07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼是在12Cr18Ni9 不銹鋼的基礎上加入鈦的奧氏體(ti)不銹鋼。由于鋼中含鈦。使鋼具有較高的抗晶界腐蝕性能，在一些不同濃度、不同溫度的有機酸中都具有良好的耐(nai)(nai)蝕性。這(zhe)種(zhong)鋼經過(guo)熱處理(li)（1050～1100℃，在水中或在空氣中冷卻）后，呈單(dan)相奧氏體組織，因此在強(qiang)磁中不產生(sheng)磁感應。適宜制造無磁模具和要求高耐(nai)(nai)蝕性的塑料模具，還適于制造耐(nai)(nai)酸容(rong)器和耐(nai)(nai)酸設備襯里(li)、輸送管道，例如氮肥工(gong)業(ye)用(yong)的吸收塔和換熱器等。

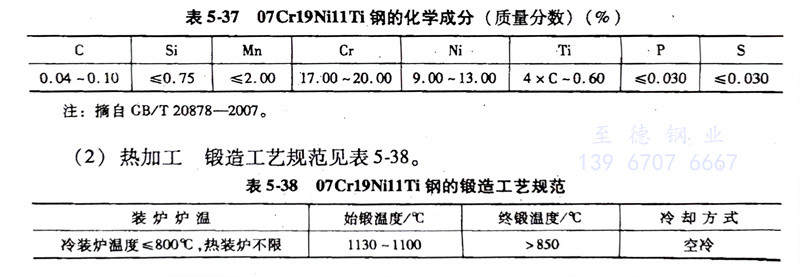

（1）化學成(cheng)分： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹(xiu)鋼的化學成分見表5-37。

（2）熱(re)加工： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼(gang)的鍛造工藝規范見表5-38。

                    由于鋼的導熱(re)性差，故應均勻加熱(re)，鍛壓(ya)時宜(yi)選用(yong)較(jiao)大的壓(ya)下(xia)量(liang)和(he)高的終鍛溫度，以獲得較(jiao)好(hao)的力學(xue)性能，減小形成裂(lie)紋的可能性。

（3）預備熱(re)處理(li)： 預備(bei)熱處(chu)理的過程(cheng)如下：

       a. 冷(leng)(leng)拉坯(pi)料退火(huo)：970℃水(shui)冷(leng)(leng)。

       b. 冷(leng)拉材中(zhong)間退(tui)火(huo)：850℃水冷(leng)。

        c. 消除加工應力退火(huo)：300～350℃，保溫1～2h，空冷。

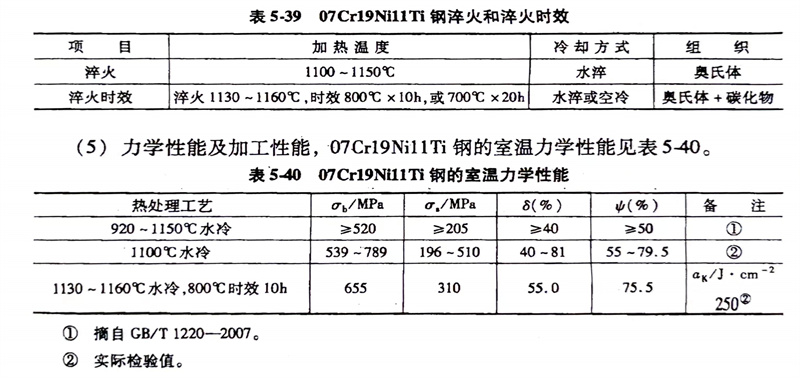

（4）淬(cui)火及時效： 淬(cui)火(huo)及(ji)淬(cui)火(huo)時效見(jian)表(biao)5-39；穩定化處理；固(gu)溶后加(jia)熱溫(wen)度為850～900℃，保(bao)溫(wen)1～2h空冷。

（5）力學(xue)性能(neng)及加(jia)工性能(neng)：07Cr19Ni11Ti不(bu)銹鋼(gang)的室(shi)溫力學性能(neng)見表5-40。

     冷加工(gong)性(xing)能：冷變形性(xing)能良好(hao)，可以(yi)進行各(ge)種(zhong)加工(gong)，如彎曲、卷邊、折疊等，并有良好(hao)的(de)深沖性(xing)能。

     切削(xue)加(jia)工(gong)性能：較(jiao)好，應選用優(you)質刀具加(jia)工(gong)。

（6）焊接性(xing)能：焊接(jie)性很好，可(ke)用各種方法進行焊接(jie)，焊后不需(xu)進行熱處理。
