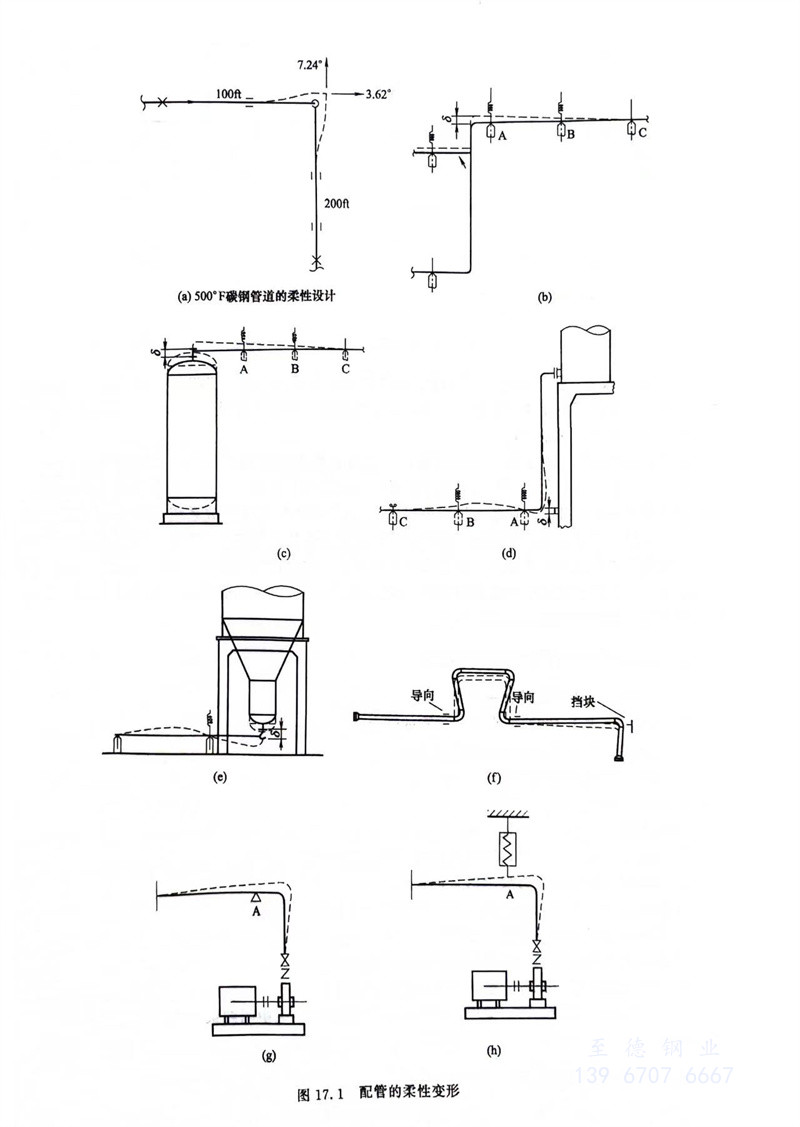

管道(dao)(dao)柔(rou)(rou)性(xing)反映管道(dao)(dao)變(bian)(bian)(bian)形(xing)(xing)(xing)(xing)難易(yi)程度的(de)(de)一個物理概念,表示(shi)管道(dao)(dao)通過自身(shen)變(bian)(bian)(bian)形(xing)(xing)(xing)(xing)吸(xi)收(shou)熱脹、冷(leng)縮(suo)和其他位移變(bian)(bian)(bian)形(xing)(xing)(xing)(xing)的(de)(de)能力(li)。管道(dao)(dao)的(de)(de)柔(rou)(rou)性(xing)是指管道(dao)(dao)通過自身(shen)變(bian)(bian)(bian)形(xing)(xing)(xing)(xing)來(lai)吸(xi)收(shou)因溫度變(bian)(bian)(bian)化(hua)而發生(sheng)的(de)(de)尺寸(cun)變(bian)(bian)(bian)化(hua)或其他原因(設備(bei)基礎沉降等)所產生(sheng)的(de)(de)位移,進(jin)而保(bao)證管道(dao)(dao)上的(de)(de)應(ying)力(li)在材料許用應(ying)力(li)范圍內的(de)(de)性(xing)能。配管的(de)(de)柔(rou)(rou)性(xing)變(bian)(bian)(bian)形(xing)(xing)(xing)(xing)見(jian)圖17.1。


  管(guan)路系統支撐裝置的設計,不但應注(zhu)意安裝時的狀態,還必須注(zhu)意意運轉時、即(ji)溫度上升或溫度下降(jiang)時的狀態。比如(ru),見(jian)圖(tu)17.1(g)A點(dian)使(shi)用吊(diao)架(jia)的情況,管(guan)膨脹時,A點(dian)吊(diao)架(jia)脫(tuo)空,配管(guan)載(zai)量就全部落在泵上。在這(zhe)種(zhong)情況下,在A點(dian)使(shi)用圖(tu)17.1(h)彈簧吊(diao)架(jia)結構是適宜的。


  管道(dao)柔性設(she)計的目的是防(fang)止管道(dao)由于溫度、內(nei)壓、載(zai)荷、支架限制(zhi)或(huo)端(duan)點(dian)附加(jia)位移等(deng)情(qing)況發生下列(lie)損壞。


    ①. 因為應力過大產生(sheng)管(guan)道破壞。


    ②. 管道所受推力或力矩過大(da)導致與其相連設備產生的應力過大(da)或變形而(er)不能正常(chang)運(yun)行。


    ③. 管(guan)道所受推力或(huo)力矩過大(da)而引起(qi)管(guan)道支架破壞。


    ④. 管(guan)道(dao)的連接處(chu)發生泄(xie)漏(lou)。


  自(zi)然補償彎的設計(ji)如圖17.1所示,經測量合預算后。
