1. 需(xu)詳細柔性設計的管道(dao)一般(ban)范圍


  ①. 操作(zuo)溫(wen)度大于400℃或(huo)小于-50℃的管道。


  ②. 進(jin)出加(jia)熱爐及(ji)蒸汽發生器的(de)高(gao)溫(wen)管道(dao)。


  ③. 進出反應器的高(gao)溫管道。


  ④. 進(jin)出汽(qi)輪機的(de)蒸汽(qi)管道。


  ⑤. 進出離心壓縮(suo)機、往復式壓縮(suo)機的(de)工藝管道。


  ⑥. 與離心泵連(lian)接的(de)管道,可根(gen)據設(she)計(ji)要求確定柔性設(she)計(ji)方法。


  ⑦. 設備管口有(you)特殊受(shou)力要求的(de)其他(ta)管道。


  ⑧. 利用簡化分析方法分析后,表明需要(yao)進一(yi)步詳細(xi)分析的管道(dao)。



2. 可以(yi)不進行詳細柔性設計的管道


  ①. 與運行(xing)良(liang)好的管(guan)道柔性相同(tong)或基本(ben)相當的管(guan)道。


  ②. 和已(yi)分(fen)析的管道(dao)比較(jiao),確認有足夠(gou)柔性的管道(dao)。


  ③. 對具(ju)有同一(yi)直(zhi)徑、同一(yi)壁厚、無支管(guan)、兩端固定、無中間約束并能滿(man)足(zu)標準要求的非(fei)劇毒介質管(guan)道可采用ASME經驗公式(shi)判斷。



3. ASME經驗公(gong)式


 對具有(you)同(tong)(tong)一直(zhi)徑、同(tong)(tong)一壁厚、無(wu)支管(guan)、兩端固定、無(wu)中(zhong)間約束并能滿足下列(lie)要求的非劇毒介質管(guan)道。

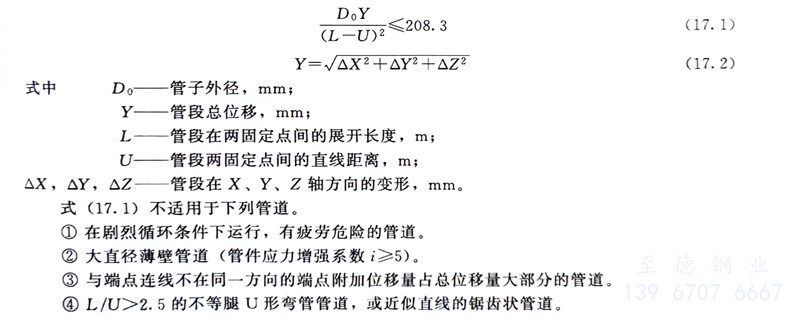

式 1.jpg


   ①. 在劇烈循環條件下運行,有疲(pi)勞(lao)危險(xian)的管(guan)道。


   ②. 大直徑薄(bo)壁(bi)管道(管件應力增強(qiang)系數i≥5)。


   ③. 與端點連(lian)線(xian)不在同一方向(xiang)的端點附加位移量占總位移量大部分(fen)的管道。


   ④. L/L>2.5的(de)不等(deng)腿U形彎管管道,或近似直線的(de)鋸齒狀管道。
