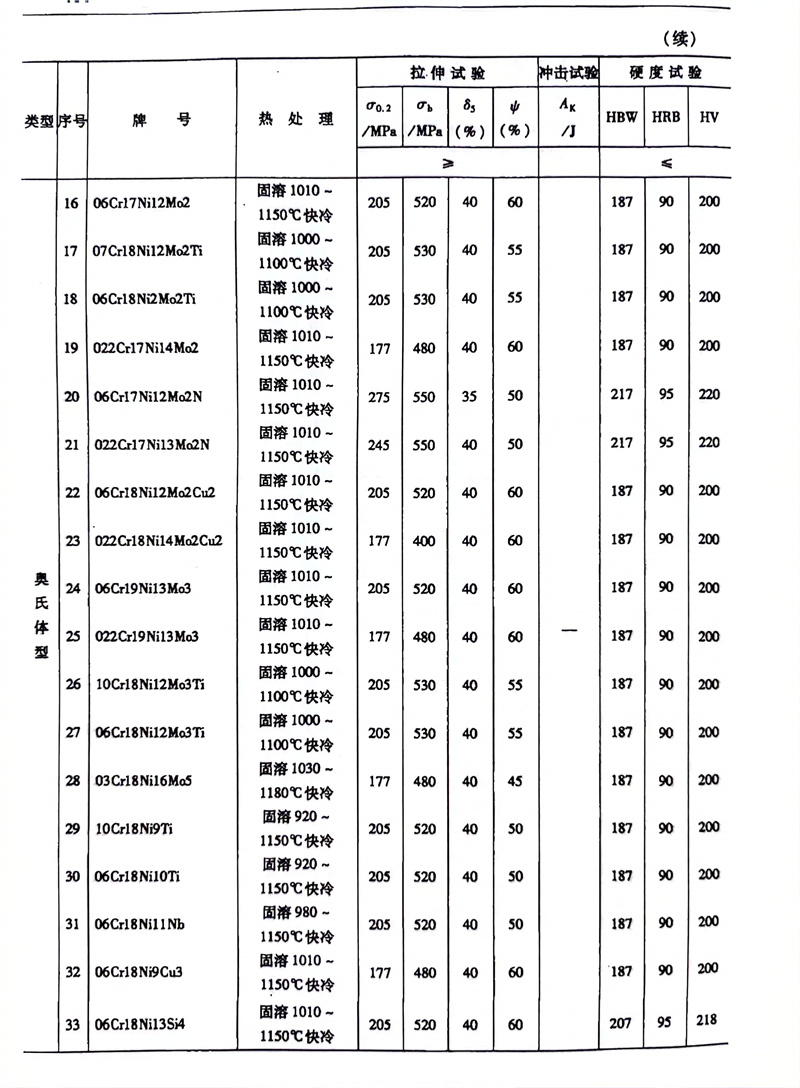

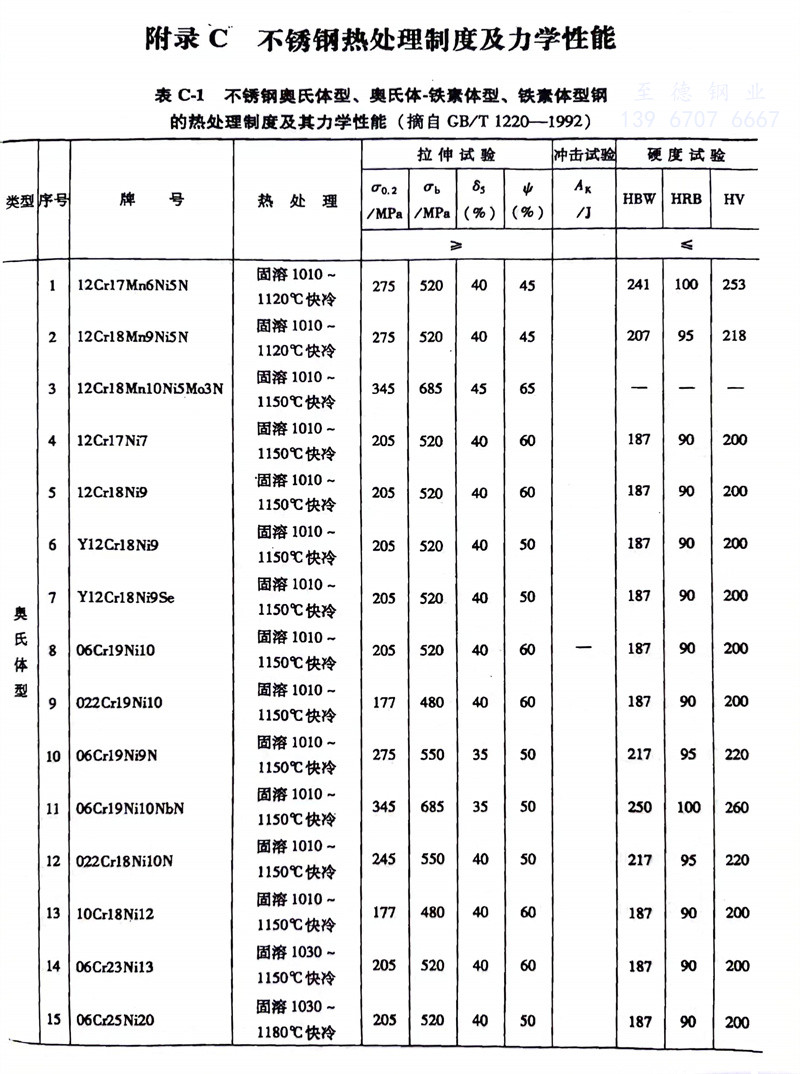

奧氏體不(bu)(bu)銹(xiu)鋼(gang)、雙(shuang)相不(bu)(bu)銹(xiu)鋼(gang)、鐵(tie)素體不(bu)(bu)銹(xiu)鋼(gang)的熱處理制度及其力(li)學(xue)性(xing)能對照(zhao)表

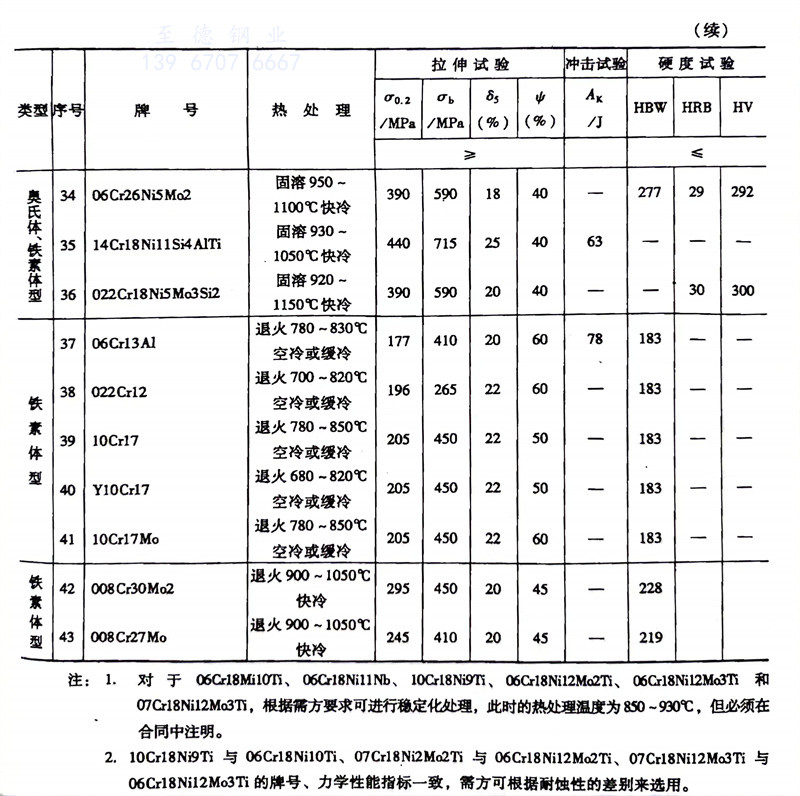

注(zhu):   1.對(dui)于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據儒方要(yao)求可進行穩定(ding)化處理,此時的熱處理溫度(du)為(wei)850~930℃,但(dan)必須在(zai)合同中注(zhu)明。

     2. 10Cr18Ni9Ti 與 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與 06Cr18Ni12Mo3Ti 的牌(pai)號、力(li)學性(xing)能指標(biao)一致(zhi),需方可根據耐蝕性(xing)的差別來選用。
