不銹鋼表面(mian)存在的氧化皮(pi)結(jie)構致(zhi)密,與基體附(fu)著力強,在以后的鈍化、電(dian)鍍、著色等裝飾處(chu)理之前必須首先要清除(chu)干凈。前面(mian)我們已經介紹過(guo)機械法清除(chu)氧化皮(pi),但(dan)要徹底清除(chu)比較(jiao)困(kun)難。因此要想(xiang)較(jiao)好地清除(chu)氧化皮(pi),首先進行預處(chu)理使氧化皮(pi)疏松(song),然后再進行酸(suan)洗才易于除(chu)去。

1. 堿(jian)性硝酸鹽(yan)熔融法

   熔融(rong)鹽(yan)成分(fen): 氫氧化物(wu)87%(質量分(fen)數),硝(xiao)(xiao)酸(suan)(suan)(suan)鹽(yan)(硝(xiao)(xiao)酸(suan)(suan)(suan)鈉) 13%(質量分(fen)數)。鹽(yan)浴溫度:450~470℃。處理(li)時間:鐵(tie)素體(ti)不銹(xiu)鋼(gang)為5min,奧氏體(ti)不銹(xiu)鋼(gang)為30min。在處理(li)過程中,鉻(ge)的氧化物(wu)與堿(jian)和(he)硝(xiao)(xiao)酸(suan)(suan)(suan)鈉發生化學反(fan)應被(bei)除去。

   其(qi)工(gong)藝(yi)流程是: 蒸(zheng)氣除油(you)→預熱(re)(150~250℃,時間為(wei)20~30min)→熔融(rong)鹽處理→水淬→熱(re)水洗。

2. 浸漬法(fa)處理

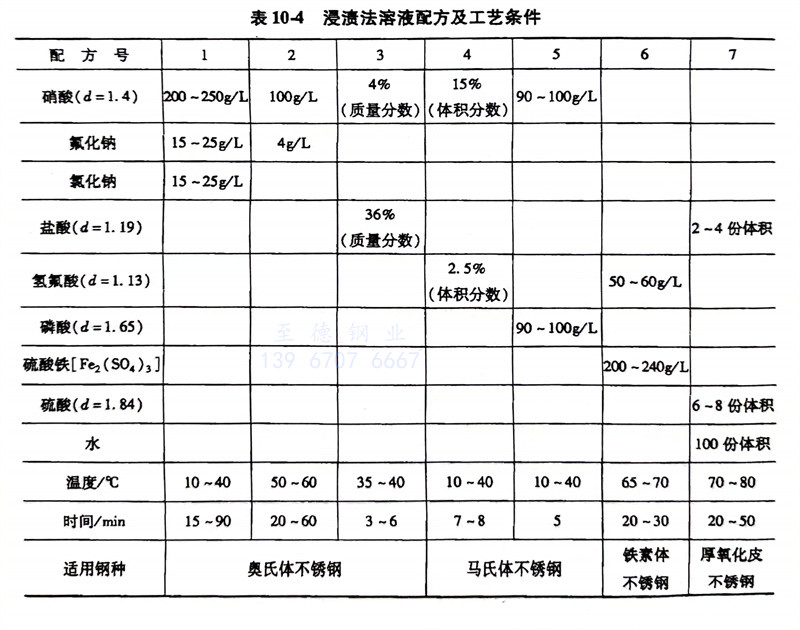

    為了(le)使(shi)不銹鋼(gang)零件上的氧化皮松動,可直接采用強酸進行浸漬預處理,并應嚴(yan)格控制浸漬時間(jian)和(he)溫度。其溶液(ye)配方及工藝條件見表10-4。

3. 電化(hua)學處理

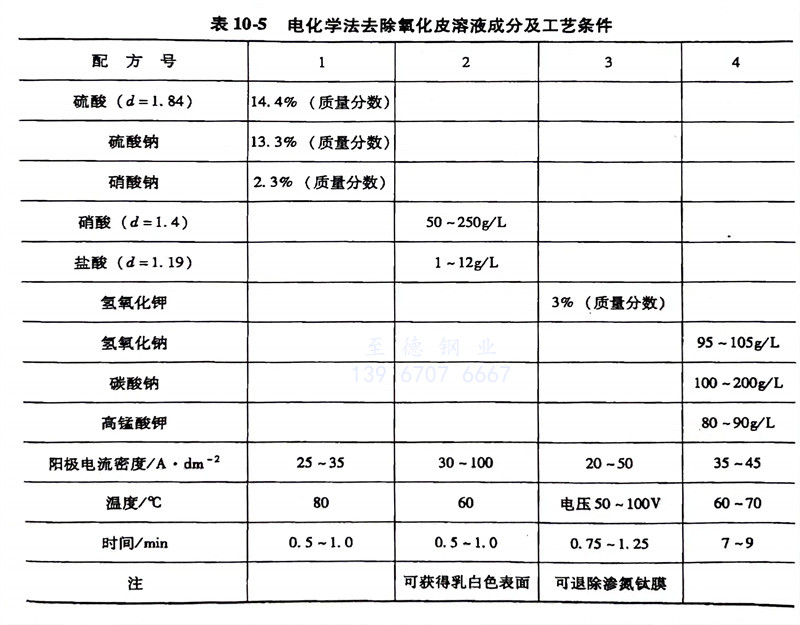

   利(li)用(yong)電化學溶(rong)解及(ji)電極上析(xi)出氣泡的作用(yong)剝離氧化皮。優點是速度快、腐蝕性小。其溶(rong)液(ye)成(cheng)分及(ji)工藝條件(jian)見表(biao)10-5。
