一、管道(dao)元(yuan)件公稱尺寸(cun) DN
香蕉視頻app連接:管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或對焊端的管道元件，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）
1. 定義(yi)
DN是指用(yong)于管道系(xi)(xi)統元(yuan)件(jian)（包括法蘭及墊片等(deng)零件(jian)）。的(de)(de)(de)字母和數(shu)(shu)字組合(he)的(de)(de)(de)尺(chi)寸標識(shi)。它由(you)字母DN和后(hou)跟(gen)無因(yin)次的(de)(de)(de)整數(shu)(shu)數(shu)(shu)字組成(cheng)。這個數(shu)(shu)字與(yu)(yu)端部連接的(de)(de)(de)內(nei)徑(jing)或(huo)外徑(jing)（用(yong)單位mm表示）等(deng)特征(zheng)尺(chi)寸直接相關。（1. 除在相關標準中另有規(gui)定(ding)，字母DN后(hou)面的(de)(de)(de)數(shu)(shu)字不代表測量(liang)值，也不能用(yong)于計算目的(de)(de)(de)。 2. 采用(yong)DN標識(shi)系(xi)(xi)統的(de)(de)(de)那些(xie)標準，應給(gei)出(chu)與(yu)(yu)管道元(yuan)件(jian)的(de)(de)(de)尺(chi)寸的(de)(de)(de)關系(xi)(xi)，例(li)如DN/OD或(huo)DN/ID。）
2. DN 系列

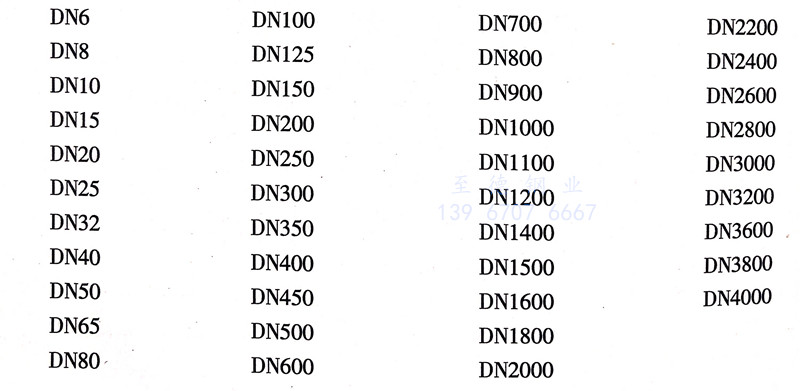

優先(xian)選用的 DN 數值如(ru)下：
二 、管道元(yuan)件公稱(cheng)壓力 PN
管道元(yuan)(yuan)件公稱壓(ya)力PN應(ying)符合GB/T1048-2005《管道元(yuan)(yuan)件PN(公稱壓(ya)力）的定(ding)(ding)義和選(xuan)用》的規定(ding)(ding)。該標(biao)準(zhun)適用于使用PN標(biao)識的相關標(biao)準(zhun)中規定(ding)(ding)的管道元(yuan)(yuan)件。
1. 定義
PN是指與管道系統元件（包(bao)括法蘭及墊片等(deng)零(ling)件）的力學性(xing)能和尺寸特性(xing)相(xiang)關(guan)、用于參考的字(zi)(zi)母和數(shu)字(zi)(zi)組(zu)合的標識(shi)，它由字(zi)(zi)母PN和后(hou)跟量綱一的數(shu)字(zi)(zi)組(zu)成。
注(zhu)：a. 字母PN后跟(gen)的(de)數字不代表測量值，不應用(yong)于計算目的(de)，除非在有關標(biao)準中另有規(gui)定。
b. 除(chu)與相(xiang)關(guan)的管道(dao)元件(jian)標準有(you)關(guan)聯(lian)外，術(shu)語PN不具有(you)意(yi)義。
c. 管道(dao)元(yuan)件許(xu)用(yong)壓(ya)力(li)取決(jue)于元(yuan)件的PN數值、材料和設計以及允許(xu)工作溫度。許(xu)用(yong)壓(ya)力(li)在相應(ying)標準的壓(ya)力(li)－溫度等級表中給(gei)出。
d. 具有(you)同樣PN和DN數值的(de)所有(you)管道(dao)元件同與其相配的(de)法蘭或(huo)法蘭管件應(ying)具有(you)相同的(de)配合尺(chi)寸。
2. PN系列
PN 數值(zhi)應從以下系列(lie)選擇 ：
三、管路系統的圖(tu)形符號
1. 管路

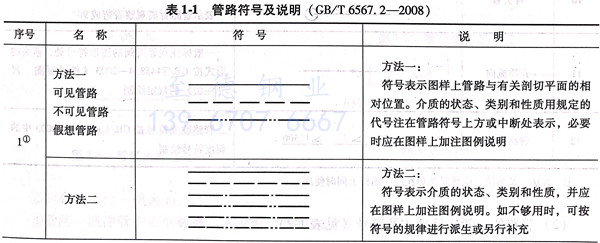

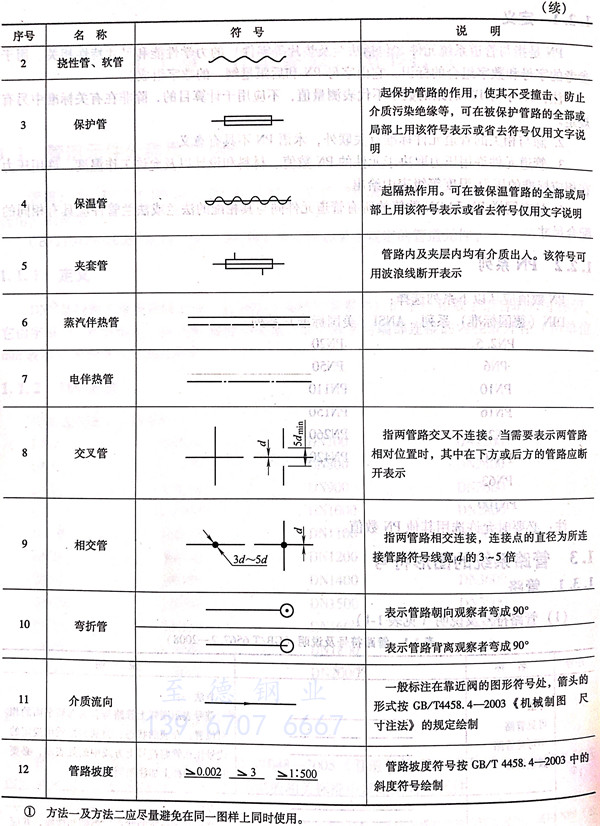

A. 管路符號及說(shuo)明（見表 1-1 ）

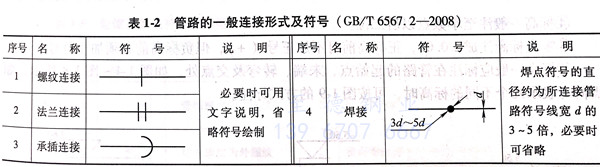

B. 管(guan)路(lu)的一般連接型式及符號（見表(biao) 1-2）
C. 管路中(zhong)常用介質的類別(bie)代號
①. 管路中(zhong)常用介(jie)質(zhi)的類別代號見表 1-3
②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H2O4）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。
③. 必要(yao)時(shi)，可在類別代(dai)號的右下角注上阿拉伯數字，以(yi)區(qu)別該類介質的不同(tong)狀(zhuang)態和(he)性質。
D. 管(guan)路的標注
a. 管徑

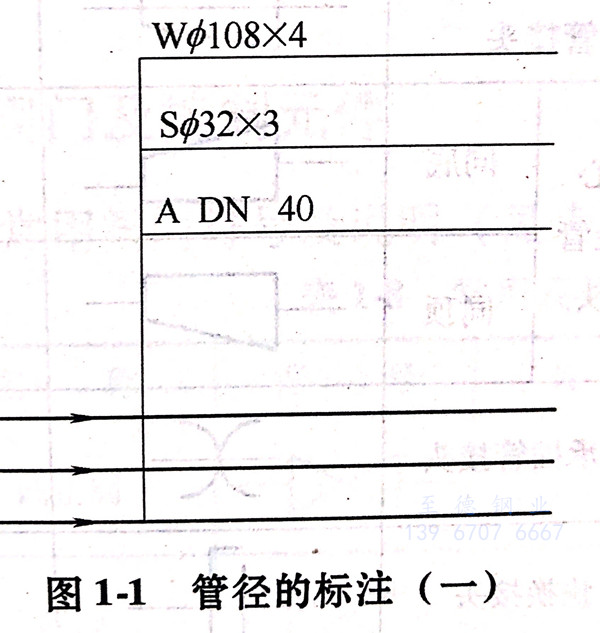

①. 對(dui)無縫鋼(gang)管或有(you)色金屬管管路，應(ying)采用“外徑x壁厚”標注，如φ108x4,其中(zhong)Φ 允許省(sheng)略，如圖1-1所示。
②. 對輸(shu)送(song)水或煤氣(qi)的鋼(gang)管、鑄鐵管、塑料管等其他管路應采用公稱通徑(jing)“DN”標(biao)注，如圖1-1及(ji)圖1-2所(suo)示。
b. 標高

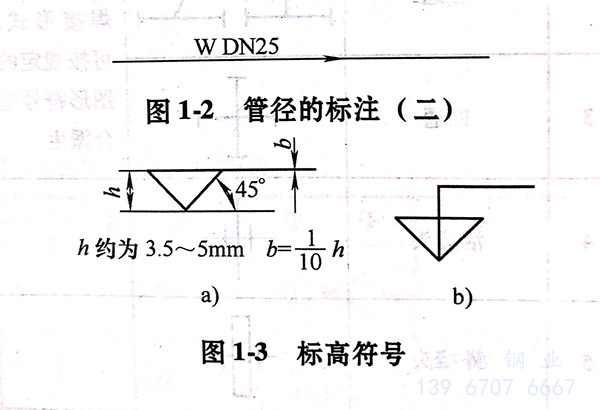

①. 標(biao)高符號(hao)一般(ban)采(cai)用(yong)圖1-3a的形式。當注寫位置不(bu)夠時，也(ye)可采(cai)用(yong)圖1-3b的形式。
②. 標高的單位(wei)一律為(wei)m.
③. 管(guan)(guan)路一般注管(guan)(guan)中心的(de)標高(gao)。必要時(shi)，也可注管(guan)(guan)底(di)的(de)標高(gao)。
④. 標高一(yi)般注至小數點以后(hou)二位。
⑤. 零點標(biao)高(gao)注(zhu)成(cheng)±0.00,正(zheng)標(biao)高(gao)前可不加正(zheng)號(hao)(hao)（＋），但(dan)負(fu)標(biao)高(gao)前必須加注(zhu)負(fu)號(hao)(hao)（－）。
⑥. 標高一般(ban)應(ying)標注在管路的起始點、末端(duan)、轉彎及交點處，如圖14~圖1-8所示，如需同時表示幾個(ge)不(bu)同的標高時，可(ke)按圖1-9的方式標注。
2. 管件

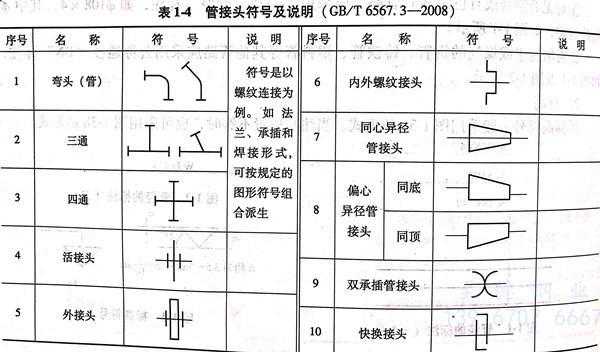

a. 管接頭符(fu)號及(ji)說(shuo)明 （見表(biao)1-4 ）
b. 管帽及(ji)其他符(fu)號及(ji)說明（見表 1-5）
c. 伸(shen)縮器符號及(ji)說明(ming) （見表 1-6 ）

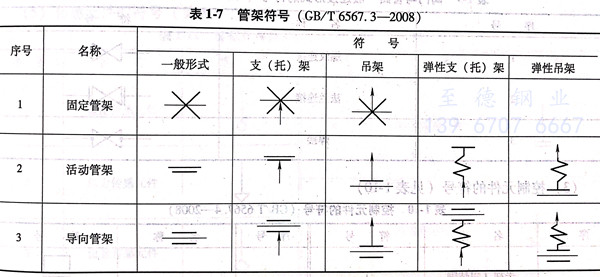

d. 管(guan)架符號(hao) （見表 1-7 ）
3. 閥門(men)及控制元件

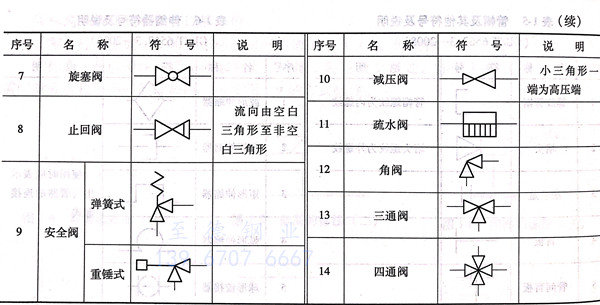

a.常用閥門符號及說(shuo)明(ming) （見(jian)表(biao) 1-8 ）

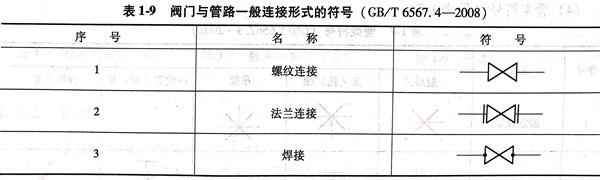

b. 閥(fa)門與管路一(yi)般連接形式(shi)的符號（見表 1-9）

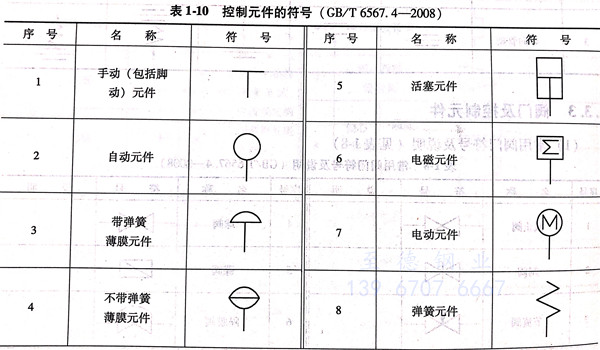

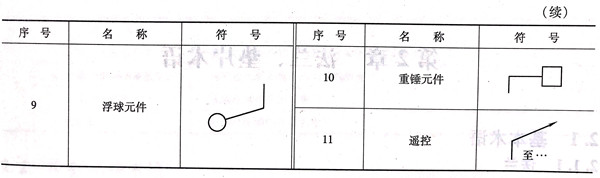

c. 控(kong)制元件的符號 （見表 1-10 ）
d. 閥門(men)和控制元件圖形符號(hao)一(yi)般組合(he)方式(shi)的(de)示例（見(jian)圖 1-10）

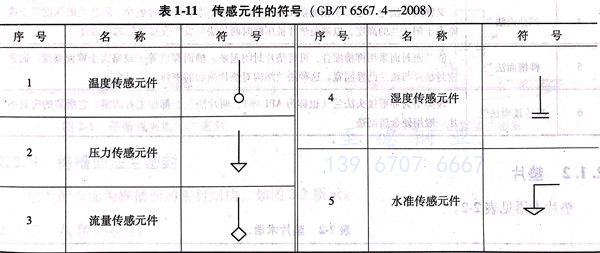

e. 傳感元件(jian)的符號（見表 1-11 ）

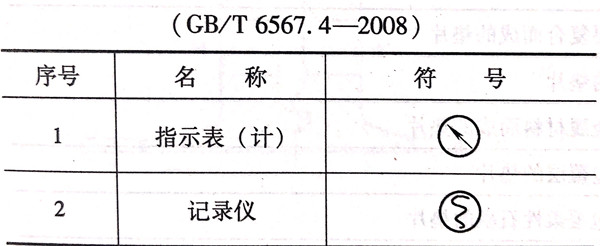

f. 指示表（計）和(he)記錄儀符號（見表 1-12）

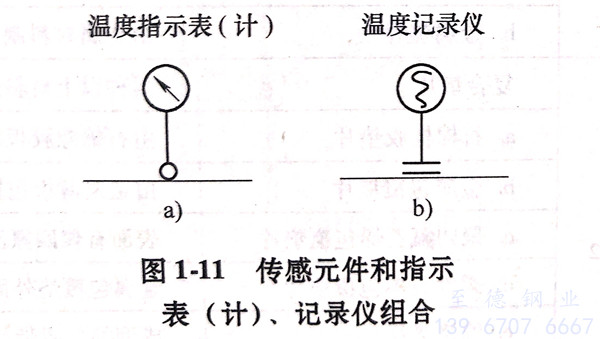

g. 傳感元(yuan)件和(he)指(zhi)示表（計）、記錄儀的圖形符號(hao)組(zu)合(he)示例(li)（見圖 1-11）
