1. 管道(dao)元件(jian)的公稱尺寸(cun)
管道元件公稱尺寸在現行國家標準GB/T 1047-2005《管道元件DN(公稱尺寸)的定義和選用》中做出了準確的定義,該標準采用了ISO 6708:1995《管道元件DN(公稱尺寸)的定義和選用》的內容。管道元件公稱尺寸術語適用于輸送流體用的各類管道元件。
①. 定義
DN用于管道元(yuan)件的(de)字(zi)母和數字(zi)組合的(de)尺(chi)(chi)寸標識。它由字(zi)母DN和后跟無(wu)因次的(de)整數數字(zi)組成,這個數字(zi)與端(duan)部連接(jie)件的(de)孔徑(jing)(jing)或外徑(jing)(jing)(用mm表示(shi))等(deng)特(te)征(zheng)尺(chi)(chi)寸直接(jie)相關。
a.除在相關標準(zhun)中另有規定外,字母DN后面的數字不(bu)代表測量值(zhi),也不(bu)能用于(yu)計算目的。
b.采(cai)用DN標識系(xi)統的那些(xie)標準,應給出DN與管道元件的尺寸關系(xi),例如DN/OD(OD為(wei)外徑)或DN/ID(ID為(wei)內徑)。
②. 標記方(fang)法
公稱(cheng)(cheng)尺寸的標(biao)記由(you)字母(mu)DN后(hou)跟一個無因次的整數(shu)數(shu)字組成,如外徑為89mm的無縫鋼管的公稱(cheng)(cheng)尺寸標(biao)記為DN80。
一般情況下公(gong)稱(cheng)尺寸的數值既不(bu)是(shi)管道(dao)元件(jian)的內(nei)徑,也不(bu)是(shi)管道(dao)元件(jian)的外徑,而是(shi)與管道(dao)元件(jian)的外徑相(xiang)接近的一個整數值。
應當(dang)注意的(de)是,并非所有的(de)管(guan)道元件均需用公稱(cheng)尺(chi)寸標(biao)記,例如(ru)鋼(gang)管(guan)就可用外徑和(he)壁厚進行標(biao)記。
③. 優先選用的(de)公稱尺寸系列

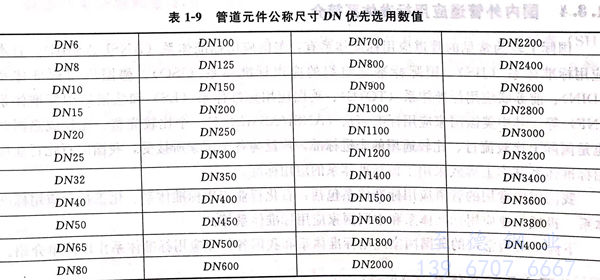

GB/T 1047-2005優先選(xuan)用的公(gong)稱尺寸(cun)系列如(ru)表(biao)1-9所示(shi)。
管道(dao)元(yuan)件(jian)的公(gong)(gong)稱(cheng)尺寸(cun)在我(wo)國工程(cheng)界也稱(cheng)為(wei)(wei)公(gong)(gong)稱(cheng)通(tong)徑或公(gong)(gong)稱(cheng)直徑,但(dan)三者(zhe)的含義完(wan)全相同。與國際標(biao)準接軌后,已將“公(gong)(gong)稱(cheng)尺寸(cun)”作(zuo)為(wei)(wei)我(wo)國的首選術(shu)語。
2. 管道元件的公稱壓力
管(guan)(guan)道元(yuan)件公稱壓(ya)力在國家標準GB/T 1048-2005《管(guan)(guan)道元(yuan)件PN(公稱壓(ya)力)的(de)定義(yi)和(he)選(xuan)用》中做出(chu)了準確的(de)定義(yi),該標準采(cai)用了ISO 7268;1996《管(guan)(guan)道元(yuan)件PN的(de)定義(yi)和(he)選(xuan)用》的(de)內容。
①. 定(ding)義
PN與管道元件的力學性能(neng)和(he)尺寸特性相關,用于參考的字(zi)母(mu)和(he)數字(zi)組合的標識。它由字(zi)母(mu)PN后(hou)跟無因次的數字(zi)組成。
a. 字(zi)母(mu)PN后跟的數字(zi)不代表測量值(zhi),不應用于計(ji)算目的,除非在有關標準(zhun)中另有規(gui)定。
b. 除與(yu)相關的(de)管道元件標(biao)準有關聯外,術語PN不具有意義。
C. 管道元件允許(xu)(xu)壓(ya)力取決于元件的PN數(shu)值、材料和設計(ji)以及允許(xu)(xu)工作溫度等(deng),允許(xu)(xu)壓(ya)力在相(xiang)應(ying)標準(zhun)的壓(ya)力-溫度等(deng)級中給出。
d. 具有(you)同(tong)(tong)樣(yang)PN數(shu)值的所(suo)有(you)管道(dao)元件同(tong)(tong)與其相(xiang)配(pei)的法蘭(lan)具有(you)相(xiang)同(tong)(tong)的配(pei)合尺寸。
②. 標記方法
公(gong)稱(cheng)壓(ya)力的(de)標(biao)記由(you)字母PN后跟(gen)一(yi)個數值組成,如公(gong)稱(cheng)壓(ya)力為1.6MPa的(de)管道元件(jian)標(biao)記為PN16。
③. 公稱壓力系列

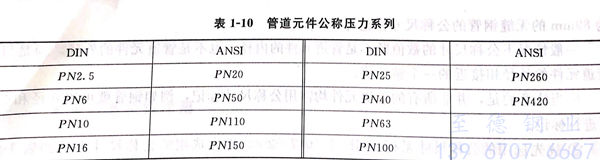

公稱壓(ya)力(li)PN的數(shu)值(zhi)應從表1-10中選擇。必要時允許選用(yong)其(qi)他PN數(shu)值(zhi)。
