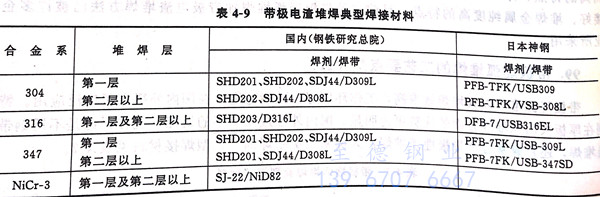

帶極電渣堆焊是在20世紀80年代初發展起來的，由于其優勢明顯，獲得了迅速應用。其堆焊材料見表4-9。

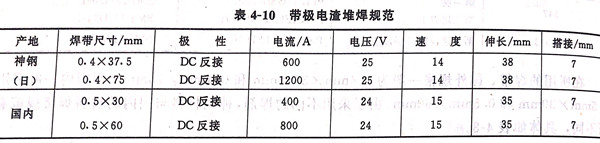

在所用(yong)的(de)(de)焊(han)帶(dai)，國外規(gui)格一(yi)(yi)般(ban)為(wei)0.4mm×37.5mm和0.4mm×75mm,而國內一(yi)(yi)般(ban)采用(yong)0.5mm×30mm和0.5mm×60mm。由于采用(yong)不(bu)同的(de)(de)焊(han)劑，神鋼材(cai)料與國內的(de)(de)材(cai)料焊(han)接規(gui)范有(you)所不(bu)同，具體(ti)如表4-10.

堆焊時(shi)要注(zhu)意如下幾點：

 1. 焊前(qian)對焊劑進行350℃×2h烘烤。

 2. 最好采(cai)用(yong)磁控裝置，防止咬邊和增加(jia)潤濕(shi)角。

3. 堆焊層厚度一般為4mm,不(bu)應(ying)超過5mm,否則容(rong)易(yi)造成未熔合等缺(que)陷。

 4. 堆(dui)焊(han)時以(yi)水平到0.5°左右的上坡焊(han)，以(yi)水平位置(zhi)為最佳(jia)。

5. 焊(han)劑不宜太厚(hou)，特別在焊(han)帶后面熔渣不要撒焊(han)劑。

 6. 在(zai)實際堆焊時，若(ruo)發生將被搭接覆蓋的(de)(de)一側潤(run)濕角(jiao)不好，太陡(dou)時要打磨(mo)，特別是液(ye)態金屬(shu)流動不好的(de)(de)鎳(nie)基合金，更要注意。

 7. 堆焊過(guo)程中，若發(fa)現有弧坑裂(lie)紋，應將裂(lie)紋清除，再堆焊。
