一、基本識(shi)別色


1. 識別色規(gui)定


 根(gen)據(ju)管道(dao)內(nei)物質的一般性能分為8類,并相應(ying)規定了8種基本識別色(se)(se)(se)和(he)相應(ying)的顏色(se)(se)(se)標準編號及色(se)(se)(se)樣,如(ru)表1-29所示。

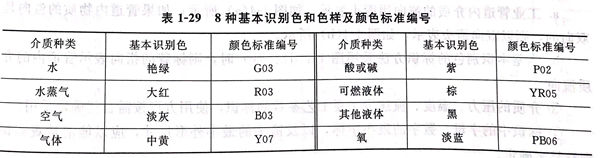

表 29.jpg


2. 基本識(shi)別色標(biao)識(shi)方(fang)法(fa)


  工業管(guan)道的(de)基本識(shi)別色標識(shi)方法,應從以下5種方法中選擇,如(ru)圖1-4所示,說明如(ru)下。

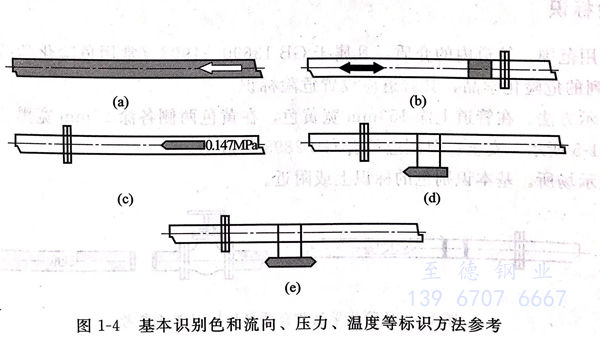

圖 4.jpg


  ①. 管道全長上標識。


  ②. 在管道(dao)上以(yi)寬為 150mm 的色環標(biao)識(shi)。


 ③. 在管道上以長方形的識(shi)別色標牌(pai)標識(shi)。


 ④. 在(zai)管道(dao)上(shang)以帶(dai)箭頭的(de)長方形識別色標牌(pai)標識。


 ⑤. 在管道上以系(xi)掛的識(shi)別色標(biao)(biao)牌標(biao)(biao)識(shi)。


 ⑥. 當采(cai)用圖1-4(b)~(e)所(suo)示方法(fa)時,兩個(ge)標識之間的(de)最小距離應為10m.


 ⑦. 圖1-4(c)~(e)的標(biao)牌最小(xiao)尺寸應以能清(qing)楚觀察識(shi)別色來(lai)確定。


 ⑧. 當(dang)管(guan)道采用圖1-4(b)~(e)所示方(fang)法時,其標識的場所應該包括所有管(guan)道的起點,終點、交(jiao)叉(cha)點、轉彎(wan)處、閥門(men)和穿墻孔兩(liang)側等的管(guan)道上和其他需要標識的部位。




二、識別符號


工業管道的識別符號由介(jie)質名(ming)稱(cheng)、流(liu)向和主要(yao)工藝參數等(deng)組成,其標識應符合下列要(yao)求。


 ①. 介質名(ming)稱的標識。


  a.用介質全稱(cheng)標識。例如氮(dan)氣、硫酸、甲醇。


   b.用化學分子式標識。例如N2、H2SO4、CH3OH.


②. 介質流向的標(biao)識。


  a. 工業管(guan)道內(nei)介質(zhi)的(de)流向(xiang)用箭頭(tou)表示,如圖1-4(a)所(suo)示;如果管(guan)道內(nei)物(wu)質(zhi)的(de)流向(xiang)是(shi)雙(shuang)向(xiang)的(de),則以雙(shuang)向(xiang)箭頭(tou)表示,如圖1-4(b)所(suo)示。


  b. 當基本(ben)識別色(se)的(de)標(biao)識方法采用圖1-4(d)、(e)時,則標(biao)牌的(de)指向表示管道內的(de)介質(zhi)流向。



 ③. 介質的(de)壓力、溫度、流速(su)等主要工(gong)藝參數的(de)標識,使(shi)用方可按需自行確(que)定采用。


 ④. 標(biao)識中的字(zi)(zi)母、數字(zi)(zi)的最(zui)小(xiao)字(zi)(zi)體(ti),以及箭(jian)頭的最(zui)小(xiao)外形(xing)尺寸(cun),應(ying)以能清觀察識別(bie)符號來確(que)定。



三、安全標識


 1. 危(wei)險標識


   ①. 適用范圍


   管道內的(de)(de)介(jie)質,凡屬于GB 13690-1992《常用危(wei)(wei)(wei)險(xian)化學(xue)品(pin)的(de)(de)分類及標志》中所列(lie)的(de)(de)危(wei)(wei)(wei)險(xian)化學(xue)品(pin),其管道應設(she)置危(wei)(wei)(wei)險(xian)標識。


   ②. 表示方法


   在管道上(shang)涂(tu)150mm寬黃色(se)(se)(se),在黃色(se)(se)(se)兩側各(ge)涂(tu)25mm寬黑色(se)(se)(se)的(de)色(se)(se)(se)環(huan)或色(se)(se)(se)帶,如圖1-5所示。安(an)全色(se)(se)(se)范圍應符合GB2893的(de)規定。

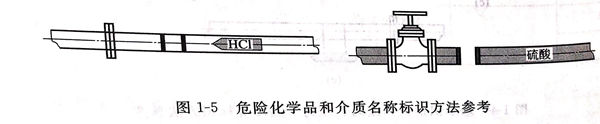

圖 5.jpg


   ③. 表示場所


   基(ji)本識(shi)別(bie)色(se)的標識(shi)上或附近。


 2. 消(xiao)防標識


 工業(ye)生產中設置的(de)(de)消防專用管道應遵守GB 13495-1992的(de)(de)規定,并(bing)在管道上標識(shi)“消防專用”識(shi)別符號。
