管(guan)道(dao)絕熱(re)的目(mu)的在于(yu)減少管(guan)內介(jie)質與外界的熱(re)量交換，從而達到(dao)節能、防凍以及滿足生產(chan)工藝要求等。管(guan)道(dao)絕熱(re)按(an)其用途可分為(wei)保(bao)溫、保(bao)冷和加熱(re)保(bao)護(hu)三種類型。


1. 一般規(gui)定


  ①. 熱絕緣層的厚度(du)在滿(man)足技(ji)術要求的前提下，還要滿(man)足經濟(ji)厚度(du)的要求。厚度(du)太大，雖然可以(yi)(yi)降低熱耗(hao)或(huo)能耗(hao)，但(dan)要增加投(tou)資；反之，厚度(du)太小，雖然可以(yi)(yi)降低投(tou)資，但(dan)熱耗(hao)或(huo)能耗(hao)要增加。


  ②. 為了預(yu)防管道內介質的(de)冷凝(ning)、結晶和(he)凍結，以及提(ti)高生產工(gong)藝管道的(de)輸送能力，應采取熱(re)絕緣措施，必要時(shi)采取伴熱(re)或加熱(re)措施。


  ③. 當人體短時(shi)間(jian)接觸表面溫(wen)度高于60℃或低于－5℃的(de)管道時(shi)，有燙傷(shang)或凍傷(shang)危險，為(wei)了(le)保(bao)證操作(zuo)人員的(de)安全，改善勞動條件，應采取熱絕緣措施。


  ④. 在夏(xia)季，當輸送介質的溫度(du)較環境氣溫低(di)時，管(guan)道外表(biao)面(mian)可(ke)能結露，為了防止結露，應采(cai)取熱絕緣措施(shi)，使(shi)外表(biao)面(mian)溫度(du)高于露點。


  ⑤. 在高溫(wen)管道附近有(you)(you)可燃、易(yi)燃、易(yi)爆物品時，有(you)(you)發生火災和爆炸的危險，為此應采取熱絕緣措(cuo)施，以降(jiang)低管道表面溫(wen)度(du)至無危險的允許溫(wen)度(du)。


  ⑥. 管道(dao)和(he)(he)設備表(biao)面溫度應(ying)低于50℃、高于0℃,有電氣設備的房間、居住房間和(he)(he)操作間，管道(dao)和(he)(he)設備表(biao)面應(ying)防(fang)止(zhi)結(jie)露。


  ⑦. 室外(wai)架空(kong)敷設的煤氣(qi)管(guan)道(dao)、乙炔管(guan)道(dao)，如有低于0℃的可(ke)能時，一般應絕熱防凍；所有可(ke)能處于0℃以下的各種氣(qi)體管(guan)道(dao)的冷(leng)凝(ning)水排出管(guan)，必須絕緣防凍。


  ⑧. 室外(wai)架空(kong)敷設管道(dao)或安裝于潮濕(shi)環境(jing)中的(de)管道(dao)，在(zai)絕(jue)熱層外(wai)應設防水層。



2. 常用絕熱材料及其(qi)選擇


 絕(jue)熱(re)材(cai)料一般采用輕質(zhi)、疏松(song)、多孔的粒狀材(cai)料或纖維材(cai)料，應滿足下列要求:


  ①. 熱導率小(xiao)，能絕熱隔冷；密(mi)度(du)小(xiao)，一般要(yao)低于600kg/m3.


  ②. 耐振動，有一定的(de)強(qiang)度，用于保(bao)溫的(de)硬質絕(jue)熱(re)材料(liao)制(zhi)品，其(qi)抗壓強(qiang)度一般(ban)不(bu)小(xiao)于0.29MPa;用于保(bao)冷的(de)硬質絕(jue)熱(re)材料(liao)制(zhi)品，其(qi)抗壓強(qiang)度不(bu)得小(xiao)于0.147MPa.


  ③. 材(cai)料的物理化學性能穩定(ding)，吸濕率小，不霉爛，不變質，不燃燒(shao)；對金屬(shu)不得有腐蝕作用(yong)。當用(yong)在奧氏(shi)體(ti)不銹(xiu)鋼管道及其附件(jian)上時，其氯離子含量不能超(chao)標(biao)。


  ④. 用于(yu)保(bao)溫時，應具有較(jiao)高的耐(nai)熱性(xing)，不至于(yu)由于(yu)溫度的急(ji)劇(ju)變化而喪失原來(lai)的特(te)性(xing)；用于(yu)保(bao)冷時應具有良好的抗凍性(xing)。


  ⑤. 防潮材料必(bi)須具有(you)良好(hao)的(de)防火(huo)、防潮性能(neng)，能(neng)耐(nai)大氣腐(fu)蝕(shi)(shi)及生(sheng)(sheng)物侵(qin)襲(xi)，不得發生(sheng)(sheng)蟲蛀、霉變(bian)等現象(xiang)；不得對其(qi)他材料產生(sheng)(sheng)腐(fu)蝕(shi)(shi)或(huo)溶解作(zuo)用(yong)，材料吸(xi)水率低(di)。


  ⑥. 來源廣，造價低(di)，便于(yu)施工(gong)。

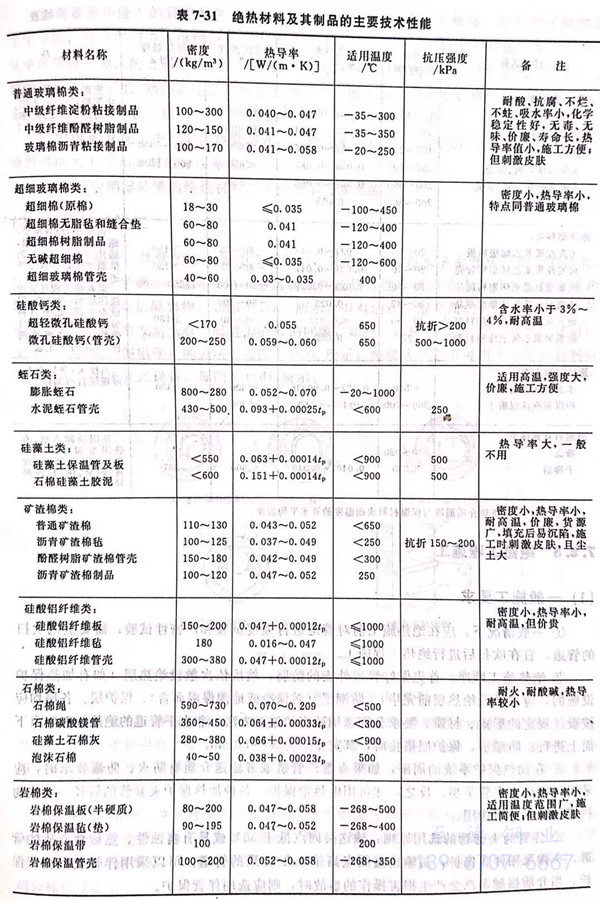

常用絕熱(re)材料及其(qi)制(zhi)品見(jian)表7-31.絕熱(re)層(ceng)的厚度可(ke)根據所選絕熱(re)材料通過傳熱(re)計(ji)算求得。
