最近（昭和59年5月1日），耐候鋼的JIS標準按涂漆使用的鋼種和裸露使用的鋼種兩部分進行了修訂。耐候鋼原來是為了使表面生成的銹保護鋼不受大氣腐蝕而生產的，所以裸露使用是既定方針。可是，由于不愿意看到在銹穩定之前的數年間銹的飛散、銹汁所引起的污染及表面色調不均勻等，人們往往在耐候鋼上涂漆。在涂漆和裸露使用上，鋼的化學成分是否相同，這個問題一直在進行討論。然而搞清楚了這一問題對日本約30年的耐候鋼歷史來說的確是劃時代的事件。由于石油危機后經濟不景氣，材料使用者一直在強烈地要求省略結構物的再涂漆，所以耐候鋼的裸露使用今后將會日益普及。在日本這種鋼從誕生前后到成熟的十幾年間是怎樣發展起來的呢？我想通過一企業的經驗進行回顧。我將以自己所在的日本不銹鋼管公司開發耐候鋼的經過為例，來介紹耐候鋼的發展進程，并且忠實于歷史事實，如有不當之處，希望給以諒解。



1. 日(ri)本耐候鋼誕生(sheng)前的狀況


 已經(jing)知道，1900年(nian)(nian)(nian)德(de)(de)國(guo)(guo)(guo)和英國(guo)(guo)(guo)相繼在(zai)美(mei)(mei)國(guo)(guo)(guo)以(yi)后通過添加少量的(de)(de)(de)銅提(ti)高(gao)了(le)(le)鋼(gang)(gang)的(de)(de)(de)大(da)氣耐(nai)蝕性，1911年(nian)(nian)(nian)美(mei)(mei)國(guo)(guo)(guo)的(de)(de)(de)兩個(ge)公(gong)司開(kai)(kai)始生產含銅鋼(gang)(gang)（Cu0.15%~0.30%),并且認為(wei)酸(suan)性轉爐鋼(gang)(gang)耐(nai)大(da)氣腐蝕性好的(de)(de)(de)原(yuan)因是(shi)(shi)由于磷(lin)的(de)(de)(de)緣故。1910~1920年(nian)(nian)(nian)，歐美(mei)(mei)的(de)(de)(de)有(you)關學(xue)會協(xie)會組(zu)織(zhi)進行了(le)(le)鋼(gang)(gang)的(de)(de)(de)大(da)規模的(de)(de)(de)大(da)氣暴曬試(shi)(shi)驗，其(qi)中(zhong)德(de)(de)國(guo)(guo)(guo)材料試(shi)(shi)驗協(xie)會從1914年(nian)(nian)(nian)起把除(chu)了(le)(le)銅以(yi)外(wai)，還(huan)含有(you)P、暴曬試(shi)(shi)驗，指出(chu)銅超(chao)過0.4%則失去效果，含0.2%的(de)(de)(de)銅是(shi)(shi)足夠的(de)(de)(de)，美(mei)(mei)國(guo)(guo)(guo)的(de)(de)(de)ASTM也用260種(zhong)鋼(gang)(gang)的(de)(de)(de)試(shi)(shi)片(pian)從1916年(nian)(nian)(nian)開(kai)(kai)始進行了(le)(le)6年(nian)(nian)(nian)半的(de)(de)(de)試(shi)(shi)驗。20世紀(ji)30年(nian)(nian)(nian)代(dai)，歐美(mei)(mei)開(kai)(kai)發了(le)(le)各種(zhong)低(di)合金耐(nai)候(hou)鋼(gang)(gang)，然而美(mei)(mei)國(guo)(guo)(guo)的(de)(de)(de)COR-TEN鋼(gang)(gang)最(zui)著名。這種(zhong)鋼(gang)(gang)的(de)(de)(de)開(kai)(kai)發使用了(le)(le)950種(zhong)3萬(wan)個(ge)以(yi)上的(de)(de)(de)試(shi)(shi)片(pian)約經(jing)過10年(nian)(nian)(nian)完成，除(chu)了(le)(le)銅元素以(yi)外(wai)還(huan)含有(you)P、Cr、Ni、Si等(deng)元素的(de)(de)(de)耐(nai)候(hou)鋼(gang)(gang)，U.S.Steel公(gong)司于1933年(nian)(nian)(nian)開(kai)(kai)始銷售(shou)。日本在(zai)1941年(nian)(nian)(nian)（昭(zhao)和16年(nian)(nian)(nian)）開(kai)(kai)始著手開(kai)(kai)發焊接高(gao)強度鋼(gang)(gang)時，曾經(jing)參考過COR-TEN鋼(gang)(gang)等(deng)，可是(shi)(shi)當時受原(yuan)料的(de)(de)(de)限(xian)制中(zhong)途決(jue)定為(wei)Si-Mn系，結果在(zai)戰(zhan)前、戰(zhan)中(zhong)，日本耐(nai)候(hou)鋼(gang)(gang)的(de)(de)(de)研究或者開(kai)(kai)發均沒(mei)有(you)進行。



2. 在日本開發(fa)耐候鋼的動機


 日(ri)本(ben)的(de)(de)(de)(de)氣(qi)候(hou)因(yin)(yin)高(gao)溫(wen)潮濕，鋼(gang)(gang)(gang)(gang)容易生(sheng)銹(xiu)。1953年(nian)（昭(zhao)和(he)28年(nian)）日(ri)本(ben)財富的(de)(de)(de)(de)損耗一(yi)年(nian)達1000億日(ri)元(yuan)，令人震驚，特別是車(che)輛因(yin)(yin)為使用(yong)薄板損耗尤為嚴重。那時耐(nai)候(hou)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)實(shi)用(yong)化較慢，在(zai)出口車(che)輛上只(zhi)不過接(jie)受(shou)少量(liang)(liang)的(de)(de)(de)(de)COR-TEN鋼(gang)(gang)(gang)(gang)種的(de)(de)(de)(de)定貨。因(yin)(yin)為從氣(qi)象來考(kao)慮(lv)耐(nai)候(hou)鋼(gang)(gang)(gang)(gang)有(you)(you)普(pu)及的(de)(de)(de)(de)必(bi)然(ran)性(xing)，技(ji)術上不存(cun)在(zai)困難，歐美也有(you)(you)實(shi)際的(de)(de)(de)(de)業績，所以(yi)認(ren)為開發耐(nai)候(hou)鋼(gang)(gang)(gang)(gang)有(you)(you)前途。尤其在(zai)東亞地(di)區日(ri)本(ben)鋼(gang)(gang)(gang)(gang)管公司(si)惟一(yi)具有(you)(you)酸(suan)性(xing)轉(zhuan)爐，鋼(gang)(gang)(gang)(gang)中(zhong)的(de)(de)(de)(de)磷(lin)自然(ran)高(gao)，來自廢鋼(gang)(gang)(gang)(gang)中(zhong)的(de)(de)(de)(de)銅約在(zai)0.2%以(yi)上，并且(qie)20t的(de)(de)(de)(de)爐容量(liang)(liang)機動靈活而且(qie)方便(bian)。因(yin)(yin)此，1954年(nian)（昭(zhao)和(he)29年(nian)）在(zai)小(xiao)滝(long)、寺澤兩位的(de)(de)(de)(de)協(xie)助(zhu)下決定向開發大氣(qi)耐(nai)蝕(shi)(shi)鋼(gang)(gang)(gang)(gang)挑戰。那時（昭(zhao)和(he)29年(nian)3月(yue)12日(ri)）與海軍一(yi)起開發過高(gao)強(qiang)度鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)第(di)二港(gang)口建設局(ju)橫濱整(zheng)備事物所的(de)(de)(de)(de)小(xiao)巖健、元(yuan)枝(zhi)樹大佐來訪，因(yin)(yin)為我們的(de)(de)(de)(de)高(gao)強(qiang)度鋼(gang)(gang)(gang)(gang)未能同時提高(gao)耐(nai)蝕(shi)(shi)性(xing)，所以(yi)他們提出了必(bi)須把“耐(nai)候(hou)高(gao)強(qiang)度鋼(gang)(gang)(gang)(gang)”實(shi)現工業化的(de)(de)(de)(de)要求。恰好車(che)輛用(yong)耐(nai)蝕(shi)(shi)鋼(gang)(gang)(gang)(gang)正在(zai)開發之中(zhong)，所以(yi)與入技(ji)研究所長商量(liang)(liang)后，決定同時對(dui)一(yi)般的(de)(de)(de)(de)鋼(gang)(gang)(gang)(gang)結構用(yong)耐(nai)蝕(shi)(shi)鋼(gang)(gang)(gang)(gang)進行研究。


 其(qi)他公(gong)(gong)司(si)(si)的(de)(de)情(qing)況，森永孝三(san)、大(da)竹(zhu)正、宮野華太男(nan)等(deng)做了如下介紹(shao)：在(zai)(zai)(zai)八幡制(zhi)鐵公(gong)(gong)司(si)(si)，小平研究所(suo)長從(cong)(cong)美國(guo)視察(cha)［1950年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)25年(nian)(nian)(nian)(nian)2月）］回來，為了進(jin)行研究，把(ba)COR-TEN 鋼(gang)(gang)(gang)的(de)(de)精(jing)裝說(shuo)明(ming)書交(jiao)給(gei)了大(da)竹(zhu)。他注意(yi)到(dao)鈦的(de)(de)晶粒細(xi)化和(he)強化作用(yong)，并(bing)擬定了開(kai)(kai)(kai)(kai)(kai)發焊接性優秀的(de)(de)獨創鋼(gang)(gang)(gang)種(zhong)的(de)(de)方案，于(yu)(yu)1955年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)30年(nian)(nian)(nian)(nian)）和(he)牟田(tian)、財前、西(xi)氏等(deng)開(kai)(kai)(kai)(kai)(kai)始研究，在(zai)(zai)(zai)1959年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)34年(nian)(nian)(nian)(nian)）秋50 kg/mm2級的(de)(de)p-Cu-Ti系(xi)鋼(gang)(gang)(gang)生產成功3,并(bing)于(yu)(yu)1961年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)36年(nian)(nian)(nian)(nian)）命(ming)名為YAW-TEN鋼(gang)(gang)(gang)開(kai)(kai)(kai)(kai)(kai)始市售L4,5J.富士鐵廠森永采(cai)納了梅根的(de)(de)意(yi)見，決定引(yin)進(jin)在(zai)(zai)(zai)國(guo)際上享有信(xin)譽的(de)(de)COR-TEN鋼(gang)(gang)(gang)。 在(zai)(zai)(zai)權利限制(zhi)范圍，首(shou)次(ci)付款15萬美元、專利使(shi)用(yong)費(fei)為銷(xiao)售價的(de)(de)1.5%等(deng)條件下，得到(dao)了“商標”和(he)詳細(xi)的(de)(de)技術資料，所(suo)以我(wo)認為這比自已(yi)公(gong)(gong)司(si)(si)開(kai)(kai)(kai)(kai)(kai)發高明(ming)。1957年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)32年(nian)(nian)(nian)(nian)）富士鐵廠與(yu)U.S.Steel 公(gong)(gong)司(si)(si)簽(qian)訂了合同并(bing)向政府提出了申(shen)請(qing)L6,1959年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)34年(nian)(nian)(nian)(nian)）被批(pi)準，從(cong)(cong)1960年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)35年(nian)(nian)(nian)(nian)）開(kai)(kai)(kai)(kai)(kai)始進(jin)行大(da)量生產。 另一方面(mian)，日本制(zhi)鋼(gang)(gang)(gang)所(suo)按照擴大(da)鋼(gang)(gang)(gang)板品種(zhong)的(de)(de)方針(zhen)，下田(tian)研究所(suo)長注意(yi)到(dao)了耐候鋼(gang)(gang)(gang)，認為與(yu)其(qi)引(yin)進(jin)COR-TEN鋼(gang)(gang)(gang)不(bu)如自己(ji)公(gong)(gong)司(si)(si)開(kai)(kai)(kai)(kai)(kai)發有利，從(cong)(cong)1959年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)34年(nian)(nian)(nian)(nian)）起得到(dao)了宮野、石冢(zhong)等(deng)的(de)(de)協(xie)助，開(kai)(kai)(kai)(kai)(kai)發了用(yong)鋯細(xi)化晶粒和(he)強化的(de)(de)新鋼(gang)(gang)(gang)種(zhong)，命(ming)名為ZIRTEN鋼(gang)(gang)(gang)。雖然YAW-TEN 鋼(gang)(gang)(gang)和(he)ZIRTEN鋼(gang)(gang)(gang)于(yu)(yu)1963年(nian)(nian)(nian)(nian)（昭(zhao)(zhao)和(he)38年(nian)(nian)(nian)(nian)）發表了專利公(gong)(gong)告，可是在(zai)(zai)(zai)銷(xiao)售方面(mian)都趕不(bu)上技術引(yin)進(jin)的(de)(de)COR-TEN鋼(gang)(gang)(gang)。 以后，川(chuan)崎制(zhi)鐵、神(shen)戶制(zhi)鋼(gang)(gang)(gang)、住友金屬等(deng)公(gong)(gong)司(si)(si)都相繼在(zai)(zai)(zai)本公(gong)(gong)司(si)(si)進(jin)行了開(kai)(kai)(kai)(kai)(kai)發。



3. 耐(nai)候鋼的誕生


 a. 車(che)輛薄板的研制


  1955年(nian)(nian)（昭(zhao)和30年(nian)(nian)）在日本鋼(gang)管公(gong)司，薄(bo)鋼(gang)板的(de)生產采(cai)用(yong)(yong)川崎的(de)轉爐(lu)熔煉，在大(da)型工廠(chang)把用(yong)(yong)下鑄法澆注的(de)1噸鋼(gang)錠加(jia)工成(cheng)薄(bo)板坯(pi)后(hou)，在鶴見軋(ya)制(zhi)成(cheng)薄(bo)板。用(yong)(yong)這種方式(shi)試(shi)制(zhi)了(le)(le)車輛用(yong)(yong)厚度(du)1.2 mm及1.6mm的(de)耐候鋼(gang)薄(bo)板。 為了(le)(le)低廉(lian)和發揮(hui)酸(suan)(suan)性(xing)轉爐(lu)的(de)特征，把化學成(cheng)分定為Cu-P系，根據文獻(xian)確定成(cheng)分含量（表(biao)10)于1955年(nian)(nian)（昭(zhao)和30年(nian)(nian)4月）制(zhi)成(cheng)鋼(gang)材。鎳是(shi)(shi)為了(le)(le)防止(zhi)銅引起表(biao)面缺陷而(er)加(jia)入的(de)。薄(bo)板的(de)力學性(xing)能和碳(tan)素鋼(gang)相比沒有變化。 把薄(bo)板坯(pi)正火處理后(hou)檢(jian)驗了(le)(le)力學性(xing)能和焊接性(xing)，腐(fu)蝕試(shi)驗進行了(le)(le)酸(suan)(suan)、自來水(shui)及食鹽(yan)水(shui)的(de)浸泡試(shi)驗和人(ren)工海水(shui)的(de)干濕交(jiao)替試(shi)驗。于1955年(nian)(nian)（昭(zhao)和30年(nian)(nian)）在技術研究(jiu)所的(de)屋頂上(shang)（工廠(chang)大(da)氣）和新成(cheng)寮的(de)院子里(li)（郊外(wai)大(da)氣）進行了(le)(le)6個月的(de)暴曬(shai)試(shi)驗，結果證明比碳(tan)素鋼(gang)優秀，在工廠(chang)大(da)氣中(zhong)是(shi)(shi)14%～22%,在郊外(wai)大(da)氣中(zhong)是(shi)(shi)5%。

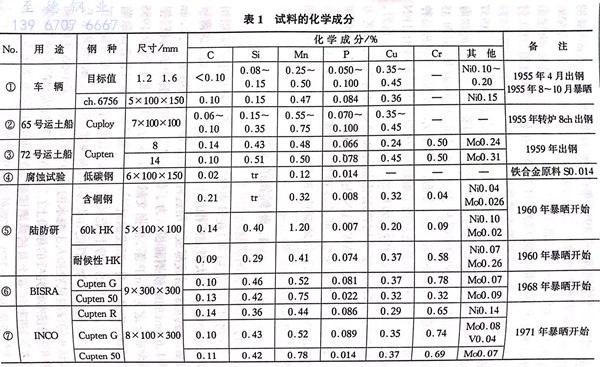

表 1.jpg


 b. 耐蝕鋼的(de)基礎研究（第一次研究）


  同樣在1955年（昭和30年）稍晚于上述研(yan)究，開(kai)始了(le)“耐(nai)蝕鋼(gang)(gang)的(de)基礎(chu)研(yan)究”。目的(de)是為(wei)了(le)開(kai)發在大氣、水、海水等普(pu)通環境下(xia)耐(nai)蝕性優(you)秀的(de)鋼(gang)(gang)。把向低碳鎮(zhen)靜(jing)鋼(gang)(gang)中單獨或(huo)者組合添加(jia)了(le)Si(0.5～1.8)、Mn(0.8~1.2)、Cu(0.4)、P(0.08~0.16)、Cr(1.0)、Ni（0.5)(各為(wei)％）等20種鋼(gang)(gang)作為(wei)試料。研(yan)究結(jie)果(guo)簡述如下(xia)。


 ①. 耐候性

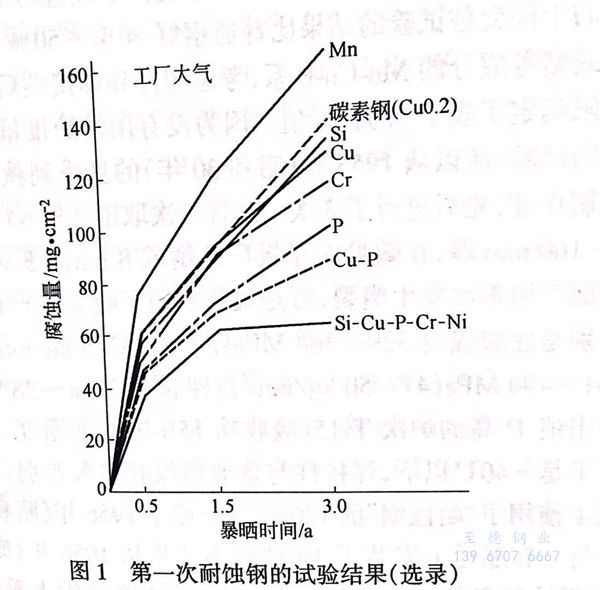

  在工廠大氣中［1963年(nian)（昭和38年(nian)8月(yue)6日(ri)開(kai)(kai)始(shi)(shi)）］的(de)腐蝕是(shi)郊(jiao)外大氣［1955年(nian)（昭和30年(nian)10月(yue)10日(ri)開(kai)(kai)始(shi)(shi)）］的(de)一倍以(yi)上，化學成分的(de)影(ying)響明(ming)顯地顯現出來，P、Cu、Cr有(you)效，Cu-P系Mn-Cu-P系、Si-Cu-P-Cr-Ni系鋼(gang)(gang)的(de)腐蝕是(shi)普(pu)通鋼(gang)(gang)的(de)75%~60%(圖(tu)1)。約1%的(de)錳有(you)害，鎳長期(qi)有(you)效，硅在郊(jiao)外大氣中特別有(you)效。


圖 1.jpg


  ②. 耐酸性


   在硫(liu)酸(suan)(suan)、鹽(yan)酸(suan)(suan)中磷非常有(you)害，在硝(xiao)酸(suan)(suan)中硅(gui)稍微有(you)效。


  ③. 對3%食鹽水、自來水、人工海水的耐蝕性


  在浸泡試驗中(zhong)各鋼種沒有差別，在干濕交替(ti)試驗中(zhong)食鹽水和海水中(zhong)結(jie)果不一(yi)致，可(ke)是(shi)Ni系(xi)、Cu-P系(xi)、Mn-Cu系(xi)及Mn-Cu-P-Cr系(xi)對于二者來(lai)說對比結(jie)果良好。


  ④. 力學性能和焊接性:


  磷(lin)和硫有降(jiang)低韌(ren)性的(de)傾向，可(ke)是轉爐生產的(de)8mm鋼板(ban)、平爐生產的(de)25mm鋼板(ban)良好(hao)，焊(han)接如果使用(yong)低氫系(xi)的(de)焊(han)條(tiao)則沒有問題。


 c. 造(zao)船耐蝕(shi)鋼的批量(liang)生(sheng)產(chan)研究


  1955年(nian)（昭(zhao)和(he)30年(nian)2月12日）小巖來訪，因為(wei)他想在(zai)(zai)(zai)第二港口建(jian)設局橫(heng)濱整備事務所(suo)直接(jie)經(jing)營建(jian)造(zao)的(de)(de)(de)(de)(de)(de)(de)(de)挖泥運土船(chuan)上(shang)試用(yong)耐蝕(shi)(shi)(shi)(shi)鋼(gang)(gang)(gang)(gang)(gang)(gang)，所(suo)以(yi)(yi)提出了(le)(le)(le)生產(chan)約50t8mm厚鋼(gang)(gang)(gang)(gang)(gang)(gang)板(ban)的(de)(de)(de)(de)(de)(de)(de)(de)要求。那時上(shang)述的(de)(de)(de)(de)(de)(de)(de)(de)基礎研究早已開(kai)始(shi)，雖然(ran)(ran)因大(da)(da)氣暴(bao)(bao)曬的(de)(de)(de)(de)(de)(de)(de)(de)數據不全而(er)感到為(wei)難，但是(shi)因為(wei)是(shi)難得(de)的(de)(de)(de)(de)(de)(de)(de)(de)良機，所(suo)以(yi)(yi)接(jie)受了(le)(le)(le)。由于政府(fu)機關預算(suan)的(de)(de)(de)(de)(de)(de)(de)(de)關系(xi)希望以(yi)(yi)普通鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)價格進(jin)行(xing)購入，也(ye)考慮(lv)到焊(han)接(jie)作業(ye)把強度(du)定(ding)為(wei)與普通鋼(gang)(gang)(gang)(gang)(gang)(gang)相(xiang)同(tong)。在(zai)(zai)(zai)所(suo)進(jin)行(xing)的(de)(de)(de)(de)(de)(de)(de)(de)“耐蝕(shi)(shi)(shi)(shi)鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)研究”中(zhong)選擇了(le)(le)(le)經(jing)過約1個月的(de)(de)(de)(de)(de)(de)(de)(de)人工(gong)海(hai)水(shui)的(de)(de)(de)(de)(de)(de)(de)(de)干濕交替(ti)試驗的(de)(de)(de)(de)(de)(de)(de)(de)結(jie)果比(bi)普通鋼(gang)(gang)(gang)(gang)(gang)(gang)好30%~50%、不含有高成(cheng)本鎳(nie)或鉻(ge)等成(cheng)分的(de)(de)(de)(de)(de)(de)(de)(de)Mn-Cu-P系(xi)，考慮(lv)韌性和(he)焊(han)接(jie)性后(hou)將銅和(he)磷定(ding)為(wei)下限確定(ding)了(le)(le)(le)表(biao)1的(de)(de)(de)(de)(de)(de)(de)(de)目標值。因為(wei)沒有用(yong)轉(zhuan)爐(lu)批量(liang)生產(chan)高級鎮(zhen)靜鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)經(jing)驗，所(suo)以(yi)(yi)從(cong)1955年(nian)（昭(zhao)和(he)30年(nian)）的(de)(de)(de)(de)(de)(de)(de)(de)夏季(ji)到秋季(ji)研究了(le)(le)(le)煉鋼(gang)(gang)(gang)(gang)(gang)(gang)軋(ya)制作業(ye)，先后(hou)進(jin)行(xing)了(le)(le)(le)3次(ci)。從(cong)各爐(lu)次(ci)取出2根6t鋼(gang)(gang)(gang)(gang)(gang)(gang)錠開(kai)坯到156~160mm厚，在(zai)(zai)(zai)鶴見(jian)的(de)(de)(de)(de)(de)(de)(de)(de)厚板(ban)廠(chang)軋(ya)制成(cheng)8mmx5'x20'.雖然(ran)(ran)因表(biao)面(mian)氣泡多(duo)(duo)次(ci)發生橫(heng)裂(lie)，可是(shi)最終實(shi)現(xian)了(le)(le)(le)批量(liang)生產(chan)的(de)(de)(de)(de)(de)(de)(de)(de)目標。強度(du)分別是(shi)屈服強度(du)329~368 MPa(33.5~37.5kg/m㎡),抗(kang)拉強度(du)461~490 MPa(47~50kg/m㎡),伸長率26%~28%.V形缺(que)口沖擊值P高的(de)(de)(de)(de)(de)(de)(de)(de)爐(lu)次(ci)Tr15(吸收功15ft-lb時的(de)(de)(de)(de)(de)(de)(de)(de)溫(wen)度(du)）是(shi)－20℃,而(er)大(da)(da)半是(shi)－40℃以(yi)(yi)下，焊(han)接(jie)性與普通鋼(gang)(gang)(gang)(gang)(gang)(gang)沒有多(duo)(duo)大(da)(da)差(cha)別。在(zai)(zai)(zai)甲(jia)板(ban)和(he)外板(ban)上(shang)使(shi)用(yong)了(le)(le)(le)“耐蝕(shi)(shi)(shi)(shi)鋼(gang)(gang)(gang)(gang)(gang)(gang)”的(de)(de)(de)(de)(de)(de)(de)(de)120m3運土船(chuan)于1956年(nian)（昭(zhao)和(he)31年(nian)）下水(shui)運行(xing)。在(zai)(zai)(zai)船(chuan)尾上(shang)安裝(zhuang)了(le)(le)(le)10種鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)試片從(cong)1956年(nian)（昭(zhao)和(he)31年(nian)3月）開(kai)始(shi)觀察了(le)(le)(le)1年(nian)半的(de)(de)(de)(de)(de)(de)(de)(de)腐蝕(shi)(shi)(shi)(shi)情況，除了(le)(le)(le)在(zai)(zai)(zai)鉻(ge)鋼(gang)(gang)(gang)(gang)(gang)(gang)上(shang)看到孔(kong)蝕(shi)(shi)(shi)(shi)以(yi)(yi)外，在(zai)(zai)(zai)其(qi)他鋼(gang)(gang)(gang)(gang)(gang)(gang)種之間沒有看出差(cha)別。然(ran)(ran)而(er)在(zai)(zai)(zai)從(cong)1956年(nian)（昭(zhao)和(he)31年(nian)9月）開(kai)始(shi)的(de)(de)(de)(de)(de)(de)(de)(de)1年(nian)的(de)(de)(de)(de)(de)(de)(de)(de)暴(bao)(bao)曬試驗，工(gong)廠(chang)和(he)郊外大(da)(da)氣中(zhong)“耐蝕(shi)(shi)(shi)(shi)鋼(gang)(gang)(gang)(gang)(gang)(gang)”的(de)(de)(de)(de)(de)(de)(de)(de)腐蝕(shi)(shi)(shi)(shi)率分別是(shi)普通鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)86%和(he)95%。另外，根據小巖連續進(jin)行(xing)約8年(nian)觀察和(he)用(yong)試驗孔(kong)測定(ding)板(ban)厚的(de)(de)(de)(de)(de)(de)(de)(de)報告,，試制的(de)(de)(de)(de)(de)(de)(de)(de)Mn-Cu-P系(xi)鋼(gang)(gang)(gang)(gang)(gang)(gang)涂漆(qi)的(de)(de)(de)(de)(de)(de)(de)(de)損耗、包括浸水(shui)部的(de)(de)(de)(de)(de)(de)(de)(de)孔(kong)蝕(shi)(shi)(shi)(shi)或點蝕(shi)(shi)(shi)(shi)、腐蝕(shi)(shi)(shi)(shi)減量(liang)等均少。一般(ban)認為(wei)耐候(hou)鋼(gang)(gang)(gang)(gang)(gang)(gang)在(zai)(zai)(zai)被(bei)水(shui)或海(hai)水(shui)潤濕的(de)(de)(de)(de)(de)(de)(de)(de)環境中(zhong)不能生成(cheng)良好的(de)(de)(de)(de)(de)(de)(de)(de)銹(xiu)層，可是(shi)也(ye)有對腐蝕(shi)(shi)(shi)(shi)有效的(de)(de)(de)(de)(de)(de)(de)(de)事實(shi)，經(jing)12年(nian)使(shi)用(yong)后(hou)的(de)(de)(de)(de)(de)(de)(de)(de)耐候(hou)鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)舵板(ban)部與含有0.2%Cu的(de)(de)(de)(de)(de)(de)(de)(de)SS41鋼(gang)(gang)(gang)(gang)(gang)(gang)進(jin)行(xing)比(bi)較，壽(shou)命相(xiang)當于1.4倍(bei)。


 d. 耐候鋼的市場銷售


 日本不(bu)銹鋼(gang)(gang)(gang)(gang)(gang)管公司實現(xian)“耐(nai)(nai)蝕(shi)鋼(gang)(gang)(gang)(gang)(gang)”工業化的(de)(de)(de)目標后，從(cong)1957年(nian)（昭和(he)(he)(he)32年(nian)）開始市場銷售，把鋼(gang)(gang)(gang)(gang)(gang)種名(ming)(ming)改為(wei)“耐(nai)(nai)候鋼(gang)(gang)(gang)(gang)(gang)”。在(zai)此之前(qian)被稱為(wei)“高(gao)強度耐(nai)(nai)蝕(shi)低合(he)金鋼(gang)(gang)(gang)(gang)(gang)”、“含(han)銅(tong)(tong)(tong)鋼(gang)(gang)(gang)(gang)(gang)”、“大氣耐(nai)(nai)蝕(shi)鋼(gang)(gang)(gang)(gang)(gang)”、“耐(nai)(nai)風化鋼(gang)(gang)(gang)(gang)(gang)”等，翻開鐵(tie)連發行的(de)(de)(de)月刊文獻摘錄(lu)集“煉鐵(tie)技術總覽(lan)”，就可以看到(dao)作者在(zai)1958年(nian)（昭和(he)(he)(he)33年(nian)）的(de)(de)(de)報(bao)告(gao)中提到(dao)首先使用“耐(nai)(nai)候鋼(gang)(gang)(gang)(gang)(gang)”名(ming)(ming)稱的(de)(de)(de)是嚆矢，“耐(nai)(nai)候鋼(gang)(gang)(gang)(gang)(gang)”名(ming)(ming)稱被普遍使用是1963年(nian)（昭和(he)(he)(he)38年(nian)）以后。商品名(ming)(ming)因為(wei)是Cu-P系在(zai)前(qian)面加上“Cup”定為(wei)“Cuploy”、“Cupten”鋼(gang)(gang)(gang)(gang)(gang)。銅(tong)(tong)(tong)和(he)(he)(he)磷(lin)有效的(de)(de)(de)問題雖然已有定論，但(dan)是在(zai)日本沒有長(chang)期暴曬的(de)(de)(de)數據(ju)(ju)。因此，于1957年(nian)（昭和(he)(he)(he)32年(nian)）夏季(ji)在(zai)鐵(tie)道(dao)技術研究所(suo)偶然看到(dao)“試驗報(bao)告(gao)”時，我感到(dao)高(gao)興(xing)。報(bao)告(gao)中敘述了從(cong)1919年(nian)（大正8年(nian)）經(jing)過了40年(nian)的(de)(de)(de)日豐線川南－高(gao)鍋間的(de)(de)(de)小丸川橋梁(liang)的(de)(de)(de)梁(liang)架(jia)上，腐蝕(shi)輕微的(de)(de)(de)部分銅(tong)(tong)(tong)和(he)(he)(he)磷(lin)分別含(han)有0.14%和(he)(he)(he)0.02%,比腐蝕(shi)嚴重(zhong)的(de)(de)(de)部分0.008%和(he)(he)(he)0.012%高(gao)，這是珍貴的(de)(de)(de)證據(ju)(ju)。


 Cuploy鋼(gang)(gang)除了(le)用于(yu)車輛和(he)(he)護欄(lan)等以(yi)外(wai)，小名濱工程(cheng)事務(wu)所于(yu)1957年(nian)（昭和(he)(he)32年(nian)3月）建成(cheng)的(de)(de)50t載重運貨(huo)船上(shang)也采(cai)用了(le)15tCuploy鋼(gang)(gang)。以(yi)后又增加(jia)了(le)降低碳改善加(jia)工性的(de)(de)容器用鋼(gang)(gang)，把磷替“換成(cheng)鉻提高(gao)焊接性的(de)(de)鋼(gang)(gang)種(zhong)。關于(yu)以(yi)上(shang)的(de)(de)“耐蝕鋼(gang)(gang)的(de)(de)研究和(he)(he)“耐候(hou)鋼(gang)(gang)板的(de)(de)材質”［10]于(yu)1959年(nian)（昭和(he)(he)34年(nian)）在(zai)鐵鋼(gang)(gang)協會上(shang)進行了(le)介紹(shao)，而且(qie)八幡制鐵公司也在(zai)第2年(nian)表了(le)Cu-P-Ti系的(de)(de)耐候(hou)鋼(gang)(gang)［19]的(de)(de)研究結果。


4. 耐候高(gao)強(qiang)度鋼的誕生


 a. 第二次耐蝕鋼的研究

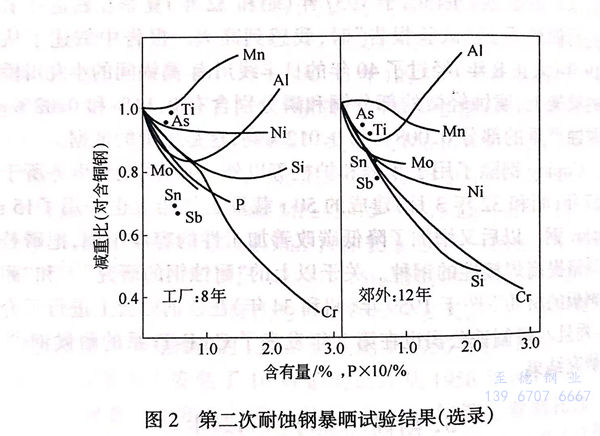

  把探求比Mn-Cu-P系(xi)更優(you)秀的(de)(de)(de)鋼(gang)種(zhong)(zhong)(zhong)作(zuo)為目標，首先(xian)全面地(di)查閱了(le)(le)50篇以(yi)上的(de)(de)(de)文(wen)獻，發(fa)現存(cun)在意見不(bu)一(yi)致(zhi)或數據短缺的(de)(de)(de)問題(ti)，因此無論如(ru)何也得靠自己來確定(ding)而沒有別的(de)(de)(de)方法(fa)，于(yu)是(shi)熔煉了(le)(le)Cu（～0.66)系(xi)，在銅的(de)(de)(de)基(ji)礎上添加了(le)(le)Mn(~1.5)、Si(~1.6)、P（～0.134)、Cr(~3)、Ni(~2)、Mo(~1)、Ti(~0.5)、Al(~2.2)、Sb(0.55)、Sn(0.52)、As(0.33)、B(0.009)(各(ge)為％）的(de)(de)(de)二元到六元系(xi)的(de)(de)(de)鋼(gang)，加上比較材(cai)合計117種(zhong)(zhong)(zhong)鋼(gang)的(de)(de)(de)試(shi)(shi)片按照第一(yi)研究進行(xing)了(le)(le)各(ge)種(zhong)(zhong)(zhong)試(shi)(shi)驗(yan)。大氣暴(bao)曬(shai)試(shi)(shi)驗(yan)從1957年（昭和32年4月）開始，在經(jing)過半年、3年、8年（工廠）、12年（郊(jiao)外）試(shi)(shi)驗(yan)之后，測定(ding)解析了(le)(le)腐蝕量(liang)(liang)(圖2),作(zuo)為日本的(de)(de)(de)數據來說，可(ke)以(yi)認為是(shi)試(shi)(shi)驗(yan)時間最長而且最詳(xiang)細的(de)(de)(de)數據。結果與(yu)第一(yi)次研究非常一(yi)致(zhi)，合金(jin)元素的(de)(de)(de)效果在工廠大氣中的(de)(de)(de)順序是(shi)P>Cu>Mo>Si、Cr;郊(jiao)外大氣中的(de)(de)(de)順序是(shi)P>Cu>Si>Cr;含P系(xi)的(de)(de)(de)銹(xiu)的(de)(de)(de)外觀(guan)優(you)秀。As、Sb、Sn是(shi)有效的(de)(de)(de)，Mn或Al、Ti大量(liang)(liang)添是(shi)有害的(de)(de)(de)。本研究成(cheng)為了(le)(le)開發(fa)“耐候高強度(du)鋼(gang)”的(de)(de)(de)基(ji)礎。


圖 2.jpg



 b. 耐候高強度鋼的試制


 1959年(nian)(nian)（昭和34年(nian)(nian)5月16日）小(xiao)巖(yan)再次(ci)來訪，在第二(er)年(nian)(nian)3月預定竣工的(de)(de)(de)(de)(de)120㎡3的(de)(de)(de)(de)(de)第72號運土船的(de)(de)(de)(de)(de)外板和甲板的(de)(de)(de)(de)(de)一(yi)部(bu)分(fen)上(shang)提出過(guo)減(jian)(jian)重比（對含銅鋼(gang)）試用3噸8mm厚(hou)的(de)(de)(de)(de)(de)耐候(hou)(hou)鋼(gang)，并希望用含鉻(ge)的(de)(de)(de)(de)(de)“耐候(hou)(hou)高強度鋼(gang)”制造.曾對鉻(ge)的(de)(de)(de)(de)(de)效果抱有希望，可是直到1965年(nian)(nian)（昭和40年(nian)(nian)）才把“耐海洋(yang)環境性(xing)”包括在耐候(hou)(hou)性(xing)之(zhi)中。根據(ju)第二(er)次(ci)研究的(de)(de)(de)(de)(de)中間結果生產了表1的(de)(de)(de)(de)(de)Cu-P-Cr-Mo系鋼(gang)，它(ta)的(de)(de)(de)(de)(de)力(li)學(xue)性(xing)能示于表2,并在甲板和外板的(de)(de)(de)(de)(de)一(yi)部(bu)分(fen)上(shang)使(shi)用，4年(nian)(nian)間的(de)(de)(de)(de)(de)減(jian)(jian)厚(hou)量是普(pu)通鋼(gang)的(de)(de)(de)(de)(de)一(yi)半(ban)。

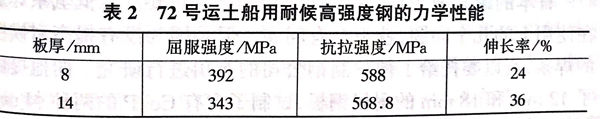

表 2.jpg


 因為(wei)各種結果都(dou)滿意，所以于1961年（昭和36年5月）開始市售“耐候高強度(du)鋼(gang)Cupten”。“Cuploy”、“Cupten”雖然以后被改為(wei)“CUPLOY”、“CUPTEN”，現(xian)在大部分鋼(gang)已不含磷成分，但是仍(reng)作為(wei)耐候鋼(gang)的商品名在使用著。


 c. 鋼種(zhong)的多樣(yang)化(hua)


 以后，在第二次(ci)基礎(chu)研究中(zhong)追加了(le)幾項實(shi)用試(shi)驗。因為(wei)(wei)一般認(ren)為(wei)(wei)純(chun)凈鋼耐(nai)腐(fu)蝕(shi)性(xing)(xing)(xing)強(qiang)，所以對(dui)轉(zhuan)爐(lu)生產(chan)的(de)(de)低碳原鋼（表1)進行(xing)了(le)確(que)認(ren)。結(jie)(jie)果證明(ming)(ming)雖(sui)然對(dui)硫酸、鹽酸耐(nai)蝕(shi)性(xing)(xing)(xing)強(qiang)，可是耐(nai)候(hou)性(xing)(xing)(xing)有(you)問題。1958年(nian)（昭和(he)33年(nian)），用組合添(tian)(tian)加P、Cr、Cu和(he)Al、Mo、Ni、Ti的(de)(de)47種鋼種開始進行(xing)第三次(ci)暴曬(shai)試(shi)驗。4年(nian)后的(de)(de)試(shi)驗結(jie)(jie)果證明(ming)(ming)：P-Cu-Cr系添(tian)(tian)加多(duo)(duo)量的(de)(de)A1(0.3%~1.6%)在工廠大氣(qi)中(zhong)的(de)(de)結(jie)(jie)果不(bu)好；Cu-P系酸洗材(cai)或(huo)未酸洗材(cai)長期沒有(you)看出差(cha)別；0.095%以下的(de)(de)磷或(huo)1.5%以下的(de)(de)鉻越(yue)多(duo)(duo)越(yue)有(you)效，銅和(he)磷并(bing)用效果顯著。在1961年(nian)（昭和(he)36年(nian)），為(wei)(wei)了(le)與以前的(de)(de)市售鋼的(de)(de)性(xing)(xing)(xing)能(neng)進行(xing)比較，開始了(le)第四次(ci)暴曬(shai)試(shi)驗。為(wei)(wei)適應1963年(nian)（昭和(he)38年(nian)6月(yue)）制定(ding)的(de)(de)鐵道車輛用國有(you)鐵路的(de)(de)標準，于1965年(nian)（昭和(he)40年(nian)10月(yue)）開發成功(gong)了(le)含鎳的(de)(de)Cupten R鋼，1966年(nian)（昭和(he)41年(nian)6月(yue)）正式在JRS上登錄，并(bing)且(qie)為(wei)(wei)滿(man)足(zu)加工性(xing)(xing)(xing)的(de)(de)要求生產(chan)了(le)降低碳的(de)(de)CuptenR鋼，出自于對(dui)焊接性(xing)(xing)(xing)的(de)(de)重視生產(chan)了(le)不(bu)含磷的(de)(de)Cu-Cr-Mo系鋼（需要時添(tian)(tian)加釩）。



5. 焊接(jie)材料和表面處理的開發以及委(wei)托第三者進行的暴曬試驗


 日本的(de)耐候(hou)鋼(gang)(gang)一直是把焊(han)接(jie)(jie)作為(wei)前提(ti)(ti)，只(zhi)要(yao)注意低氫(qing)系焊(han)條(tiao)(tiao)在使用(yong)上的(de)幾個問題，就(jiu)不會有(you)問題。但是因為(wei)沒有(you)提(ti)(ti)高耐候(hou)性(xing)的(de)焊(han)條(tiao)(tiao)，所(suo)以委托給了神戶制鋼(gang)(gang)公司的(de)有(you)川進行(xing)研究。向他提(ti)(ti)供(gong)了12mm和18mm的(de)耐候(hou)鋼(gang)(gang)板(ban)，試(shi)制了含有(you)Cu、P的(de)兩種Φ4mm的(de)焊(han)條(tiao)(tiao)，檢驗了焊(han)接(jie)(jie)時(shi)的(de)裂紋（Fisco法）、焊(han)縫(feng)性(xing)能、焊(han)接(jie)(jie)金屬的(de)耐候(hou)性(xing)（保持(chi)30℃、250h)等，成(cheng)功地(di)開發了能夠滿足需(xu)要(yao)的(de)焊(han)條(tiao)(tiao),以后(hou)還(huan)協助進行(xing)了改進。


 因為苛刻的(de)(de)(de)氣候(hou)條件或(huo)者由于(yu)(yu)日本人潔癖的(de)(de)(de)民族特點，不(bu)(bu)愿意(yi)看到色調不(bu)(bu)均勻或(huo)由銹(xiu)引起的(de)(de)(de)污染，裸露(lu)使用沒有(you)絲毫發(fa)展，因此感到有(you)必要進(jin)行某種表面(mian)處理，于(yu)(yu)是我于(yu)(yu)1960年(nian)(nian)(nian)(nian)（昭(zhao)和(he)(he)35年(nian)(nian)(nian)(nian)）夏(xia)季訪問(wen)了(le)(le)日本磷化(hua)處理（パーカライジン）公(gong)司(si)的(de)(de)(de)內野研(yan)究(jiu)所所長和(he)(he)德永(yong)氏(shi)。前年(nian)(nian)(nian)(nian)秋天(tian)富士鐵(tie)廠的(de)(de)(de)九田(tian)來公(gong)司(si)探詢簽訂了(le)(le)研(yan)究(jiu)合同，同年(nian)(nian)(nian)(nian)春天(tian)八幡制鐵(tie)公(gong)司(si)的(de)(de)(de)大(da)(da)竹委(wei)托了(le)(le)除去初期銹(xiu)的(de)(de)(de)研(yan)究(jiu)課題。由此可見大(da)(da)家(jia)都(dou)在考慮(lv)同樣的(de)(de)(de)問(wen)題。磷化(hua)處理（パーカライジン）公(gong)司(si)于(yu)(yu)1961年(nian)(nian)(nian)(nian)（昭(zhao)和(he)(he)36年(nian)(nian)(nian)(nian)）設計出了(le)(le)氧(yang)化(hua)促進(jin)法，1963年(nian)(nian)(nian)(nian)（昭(zhao)和(he)(he)38年(nian)(nian)(nian)(nian)）以后(hou)提供實用，并(bing)于(yu)(yu)1965年(nian)(nian)(nian)(nian)（昭(zhao)和(he)(he)40年(nian)(nian)(nian)(nian)）開(kai)發(fa)成功了(le)(le)獨特的(de)(de)(de)處理技術(shu).我認(ren)為這對日本的(de)(de)(de)耐候(hou)鋼裸露(lu)使用的(de)(de)(de)普及(ji)做出了(le)(le)很大(da)(da)貢獻。


 耐候鋼是(shi)根據長期(qi)有計劃的(de)試驗所掌握的(de)經(jing)驗和(he)知識而研制的(de)鋼種，如(ru)果(guo)能(neng)夠搞清楚(chu)銹(xiu)的(de)生成(cheng)和(he)腐蝕(shi)機(ji)構的(de)話，那么就可以更合理地設計合金(jin)成(cheng)分(fen)了。因此從1965年(nian)(nian)（昭和(he)40年(nian)(nian)）開始，松島、上(shang)野兩(liang)位推(tui)進了銹(xiu)的(de)研究。銹(xiu)的(de)研究從1967年(nian)(nian)（昭和(he)42年(nian)(nian)）到1968年(nian)(nian)（昭和(he)43年(nian)(nian)），下平(ping)、增子、岡(gang)田、細(xi)井、寺前、小若以及其(qi)他(ta)人(ren)也在與金(jin)屬、鋼鐵有關(guan)的(de)學會上(shang)發表了他(ta)們(men)的(de)研究成(cheng)果(guo)。


 日(ri)本各公司開發的鋼(gang)缺乏長期的實際的業績，因(yin)為沒有正(zheng)確的耐(nai)候性(xing)的促進試驗方(fang)法，所以很難獲得需要者(zhe)的信任(ren)。因(yin)此委托有權威的機關進行了暴曬試驗。

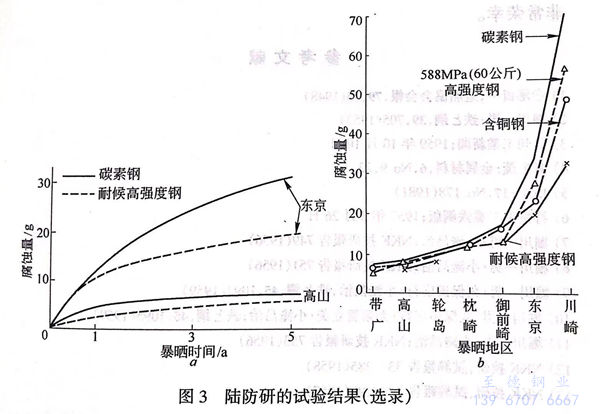

 有(you)知名(ming)學(xue)者參與的(de)(de)(de)(de)(de)(de)在(zai)日本全(quan)國(guo)7個地(di)區(qu)進(jin)行(xing)暴(bao)曬(shai)試(shi)(shi)驗的(de)(de)(de)(de)(de)(de)陸上鐵骨構造物防(fang)蝕(shi)研(yan)(yan)究(jiu)(jiu)會（陸防(fang)研(yan)(yan)）也與日本鋼管公司有(you)關系，所(suo)(suo)以讓他們把(ba)包括含銅鋼、高強度鋼、耐(nai)候性(xing)高強度鋼的(de)(de)(de)(de)(de)(de)試(shi)(shi)料（表1),從1960~1961年(nian)(nian)（昭(zhao)和(he)35~36年(nian)(nian)）進(jin)行(xing)了(le)(le)(le)5年(nian)(nian)的(de)(de)(de)(de)(de)(de)暴(bao)曬(shai)試(shi)(shi)驗。圖3示出結(jie)果的(de)(de)(de)(de)(de)(de)一例，該(gai)結(jie)果常(chang)常(chang)作為(wei)貴重的(de)(de)(de)(de)(de)(de)資(zi)料被引用，該(gai)研(yan)(yan)究(jiu)(jiu)獲得了(le)(le)(le)1968年(nian)(nian)（昭(zhao)和(he)43年(nian)(nian)）學(xue)振97委的(de)(de)(de)(de)(de)(de)技術獎。然后又委托給美國(guo) North Carolina 州的(de)(de)(de)(de)(de)(de)位于Kure Beach的(de)(de)(de)(de)(de)(de) Internation-al Nickel Co.(INCO)的(de)(de)(de)(de)(de)(de)試(shi)(shi)驗場和(he)英(ying)國(guo)倫敦(dun)的(de)(de)(de)(de)(de)(de)英(ying)國(guo)鋼鐵研(yan)(yan)究(jiu)(jiu)所(suo)(suo)（BISRA)進(jin)行(xing)了(le)(le)(le)試(shi)(shi)驗（表1).前者研(yan)(yan)究(jiu)(jiu)的(de)(de)(de)(de)(de)(de)是(shi)COR-TEN 鋼使用過(guo)的(de)(de)(de)(de)(de)(de)場所(suo)(suo)。1967年(nian)(nian)4月14日前往現場進(jin)行(xing)談判，從1971年(nian)(nian)1月開(kai)始進(jin)行(xing)暴(bao)曬(shai)試(shi)(shi)驗。BISRA于1967年(nian)(nian)11月17日商(shang)洽后，從1968年(nian)(nian)初(chu)開(kai)始試(shi)(shi)驗，1970年(nian)(nian)11月17日曾經觀察過(guo)現場。KureBeach的(de)(de)(de)(de)(de)(de)試(shi)(shi)驗結(jie)果表明與距海岸800ft的(de)(de)(de)(de)(de)(de)場所(suo)(suo)相比，80ft的(de)(de)(de)(de)(de)(de)場所(suo)(suo)的(de)(de)(de)(de)(de)(de)耐(nai)候鋼的(de)(de)(de)(de)(de)(de)效果明顯地(di)顯現出來，腐(fu)蝕(shi)量約為(wei)碳素鋼的(de)(de)(de)(de)(de)(de)60%。


圖 3.jpg



6. 結語


  日(ri)本(ben)的(de)(de)(de)(de)氣候(hou)(hou)容易使鋼(gang)生(sheng)銹，可是(shi)耐候(hou)(hou)鋼(gang)的(de)(de)(de)(de)引(yin)進(jin)(jin)(jin)普及較(jiao)慢，在20世紀50年(nian)(nian)(nian)(nian)代(dai)（昭(zhao)和30年(nian)(nian)(nian)(nian)代(dai)）勉(mian)強開始(shi)了開發和生(sheng)產(chan)(chan)。然而所謂的(de)(de)(de)(de)耐候(hou)(hou)鋼(gang)裸(luo)露使用(yong)進(jin)(jin)(jin)人20世紀60年(nian)(nian)(nian)(nian)代(dai)（昭(zhao)和40年(nian)(nian)(nian)(nian)代(dai)）后(hou)還是(shi)在緩(huan)慢地(di)(di)進(jin)(jin)(jin)行嘗試(shi)，由于經濟(ji)不(bu)(bu)(bu)景(jing)氣引(yin)起的(de)(de)(de)(de)節能、省(sheng)力(li)的(de)(de)(de)(de)風潮，使耐候(hou)(hou)鋼(gang)正式(shi)地(di)(di)應用(yong)于橋梁，進(jin)(jin)(jin)入(ru)20世紀70年(nian)(nian)(nian)(nian)代(dai)（昭(zhao)和50年(nian)(nian)(nian)(nian)代(dai)）后(hou)才勉(mian)強走上(shang)了正軌。本(ben)公(gong)司在開發上(shang)花費的(de)(de)(de)(de)人力(li)和財力(li)長期得不(bu)(bu)(bu)到(dao)回(hui)報。預(yu)想以外的(de)(de)(de)(de)障礙是(shi)日(ri)本(ben)人對沒有(you)實用(yong)業績的(de)(de)(de)(de)產(chan)(chan)品持拒絕態度、不(bu)(bu)(bu)喜歡看到(dao)使用(yong)初期銹的(de)(de)(de)(de)污染(ran)和色調不(bu)(bu)(bu)均勻的(de)(de)(de)(de)民族特點(dian)或者過密的(de)(de)(de)(de)人口密度。像耐候(hou)(hou)鋼(gang)那樣的(de)(de)(de)(de)一般的(de)(de)(de)(de)結構鋼(gang)，即使標榜本(ben)公(gong)司的(de)(de)(de)(de)產(chan)(chan)品而長期沒有(you)充分(fen)的(de)(de)(de)(de)實用(yong)業的(de)(de)(de)(de)話，那么既不(bu)(bu)(bu)會被用(yong)戶(hu)(hu)所接受，還需(xu)要(yao)在新鋼(gang)種的(de)(de)(de)(de)普及上(shang)做大量的(de)(de)(de)(de)設(she)計(ji)指(zhi)導工作(zuo)，所以各(ge)公(gong)司從最(zui)初開始(shi)，就(jiu)和知名(ming)學(xue)者或用(yong)戶(hu)(hu)結合共(gong)同進(jin)(jin)(jin)行了開發。不(bu)(bu)(bu)管怎(zen)么說(shuo)，自(zi)己生(sheng)產(chan)(chan)、命名(ming)、培育的(de)(de)(de)(de)鋼(gang)已經被用(yong)在每天上(shang)班(ban)的(de)(de)(de)(de)京(jing)濱大廈［1968年(nian)(nian)(nian)(nian)（昭(zhao)和43年(nian)(nian)(nian)(nian)）建(jian)設(she)］等建(jian)筑上(shang)，作(zuo)為技術人員感(gan)到(dao)非(fei)常榮幸(xing)。
