一(yi)、連接形式
閥(fa)門與管道的連接主要有螺紋(wen)連接、法蘭(lan)連接、焊接連接、對夾連接和卡套連接等。
1. 螺(luo)紋連接
螺紋連(lian)接結構(gou)簡單(dan),安裝容(rong)易(yi),是閥門中采(cai)用較多(duo)的一種(zhong)方(fang)式(shi)。但螺紋易(yi)銹蝕,在管徑逐漸增大時,安裝的難度隨之增加,密封性能下降,因此螺紋連(lian)接多(duo)在小(xiao)口徑(DN<100mm)閥門中采(cai)用。
2. 法蘭連接(jie)
法(fa)蘭連接是閥門中采用最(zui)廣泛(fan)的(de)一(yi)種(zhong)連接方式。因為法(fa)蘭有多(duo)種(zhong)密封(feng)(feng)形式,能適應各不同運(yun)行壓(ya)力和溫度要求,裝卸(xie)方便,密封(feng)(feng)可靠,幾乎不受管(guan)徑的(de)限制。
3. 焊接連接
閥門(men)與管道焊(han)(han)(han)接是一(yi)種(zhong)特殊(shu)的連接方式。焊(han)(han)(han)接閥門(men)安裝(zhuang)后不能拆卸,給安裝(zhuang)及維修(xiu)帶來困難(nan)。但焊(han)(han)(han)接結(jie)構強度高,密封(feng)可(ke)靠(kao),在高溫高壓(ya)中(zhong)運行的閥門(men)多(duo)有(you)采用。
4. 對(dui)夾式(shi)連接
對夾(jia)式(shi)連接是以螺栓拉(la)緊(jin)固定的方(fang)式(shi)將閥(fa)體(ti)夾(jia)在兩(liang)個管道法(fa)蘭之(zhi)間。對夾(jia)式(shi)連接的兩(liang)個端面距離較(jiao)短(duan),有利于閥(fa)門的安裝和拆(chai)卸(xie)。對夾(jia)式(shi)連接只在蝶閥(fa)及部(bu)分高壓小口徑球閥(fa)及止(zhi)回閥(fa)范圍內使用。
5. 卡套連接
卡(ka)套(tao)連接(jie)是(shi)將管(guan)子(zi)及卡(ka)套(tao)與閥體(ti)連接(jie)端的外螺(luo)紋(wen)連接(jie),利(li)用(yong)(yong)卡(ka)套(tao)的楔形尖角(jiao)將管(guan)子(zi)和閥體(ti)緊密(mi)(mi)地擠壓在一起而達到連接(jie)和密(mi)(mi)封的目的。卡(ka)套(tao)連接(jie)已廣泛用(yong)(yong)于小口(kou)徑(jing)鍛造閥門。
二、驅動機(ji)構
閥門的(de)驅(qu)動(dong)機構(gou)是控制(zhi)和操(cao)作閥門運行的(de)組(zu)成部件(jian)。除運行人員在現(xian)場直接操(cao)作的(de)手動(dong)方(fang)式(shi)外,還(huan)有(you)由遠方(fang)控制(zhi)或自動(dong)控制(zhi)的(de)電(dian)力驅(qu)動(dong)、電(dian)磁驅(qu)動(dong)、氣壓及液壓驅(qu)動(dong)等方(fang)式(shi)。
1. 手動(dong)閥門
手(shou)動閥門是由(you)運行人(ren)員在現場直接操作的(de)閥門。它包括手(shou)輪(lun)(lun)驅動、手(shou)柄或扳手(shou)驅動、齒輪(lun)(lun)驅動、鏈輪(lun)(lun)驅動及連桿驅動等(deng)。
①. 手輪驅(qu)動(dong) 多(duo)用于(yu)閥(fa)(fa)芯作(zuo)直線運動(dong),驅(qu)動(dong)力矩較小的閘閥(fa)(fa)、截止閥(fa)(fa)等。
②. 手(shou)柄(或扳(ban)手(shou))驅動(dong) 一般(ban)用(yong)于閥(fa)芯作旋轉運動(dong),驅動(dong)力(li)矩不大的(de)球閥(fa)、蝶閥(fa)等。

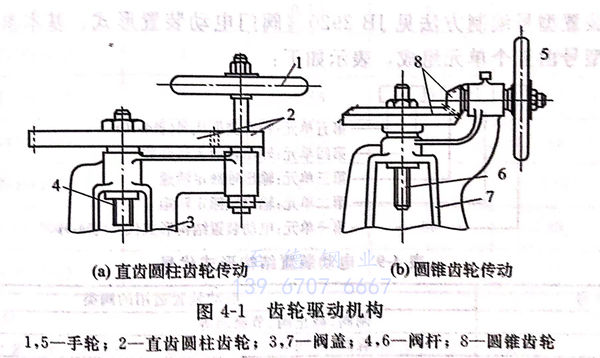

③. 齒輪(lun)(lun)驅動 當閥門(men)的啟閉力(li)(li)矩較(jiao)(jiao)大(da)時,應通(tong)過齒輪(lun)(lun)或蝸輪(lun)(lun)蝸桿驅動機(ji)(ji)構(gou)來(lai)減少啟閉力(li)(li)矩。圖4-1為閥門(men)齒輪(lun)(lun)驅動機(ji)(ji)構(gou)。由齒輪(lun)(lun)驅動的閥門(men)一般都是壓力(li)(li)較(jiao)(jiao)高、口徑較(jiao)(jiao)大(da)的閥門(men)。
④. 鏈輪及連桿驅(qu)(qu)動 安裝在(zai)不(bu)便直接(jie)操作處的閥門(men)(men),可在(zai)手輪上加裝鏈輪或連桿間接(jie)驅(qu)(qu)動,鏈輪及連桿需(xu)由用戶(hu)自行配置,閥門(men)(men)制(zhi)造廠不(bu)予供(gong)應(ying)。
2. 電動閥門
電動(dong)閥(fa)門是由電力驅(qu)動(dong)的閥(fa)門,也是閥(fa)門中廣(guang)泛采用(yong)的一種驅(qu)動(dong)方式(shi)。
a. 電動閥(fa)門的特點
①. 可用于(yu)(yu)不能手動操(cao)作和難以接近的閥(fa)門,易于(yu)(yu)實現(xian)遠距(ju)離(li)操(cao)作和系統的自動化(hua)。
②. 可(ke)以減輕操作人(ren)員的勞動(dong)強度,特別適用于高壓力、大(da)口徑(jing)閥門。
③. 可以(yi)快速啟閉,縮短閥門啟閉的操作時(shi)間。
④. 用于(yu)電(dian)(dian)動閥門的(de)(de)驅動電(dian)(dian)機(ji)屬于(yu)專用電(dian)(dian)動機(ji)。因(yin)為在(zai)閥門剛啟(qi)動及關閉終了(le)(le)時的(de)(de)瞬間所產生的(de)(de)轉矩(ju)(ju)最大,要(yao)(yao)求電(dian)(dian)動機(ji)的(de)(de)啟(qi)動轉矩(ju)(ju)和(he)最大轉矩(ju)(ju)與額定轉矩(ju)(ju)之比(bi)均應(ying)大于(yu)2.5。又(you)由于(yu)在(zai)閥門關閉終了(le)(le)時,要(yao)(yao)求電(dian)(dian)動機(ji)能迅速(su)停止,因(yin)而要(yao)(yao)求電(dian)(dian)動機(ji)的(de)(de)轉動慣量要(yao)(yao)比(bi)普通電(dian)(dian)動機(ji)小三分之一左右(you),普通電(dian)(dian)動機(ji)不能具(ju)備(bei)這種特性。在(zai)潮濕及易燃、易爆區域(yu)使用的(de)(de)電(dian)(dian)動機(ji),應(ying)有特殊的(de)(de)防護(hu)措施。

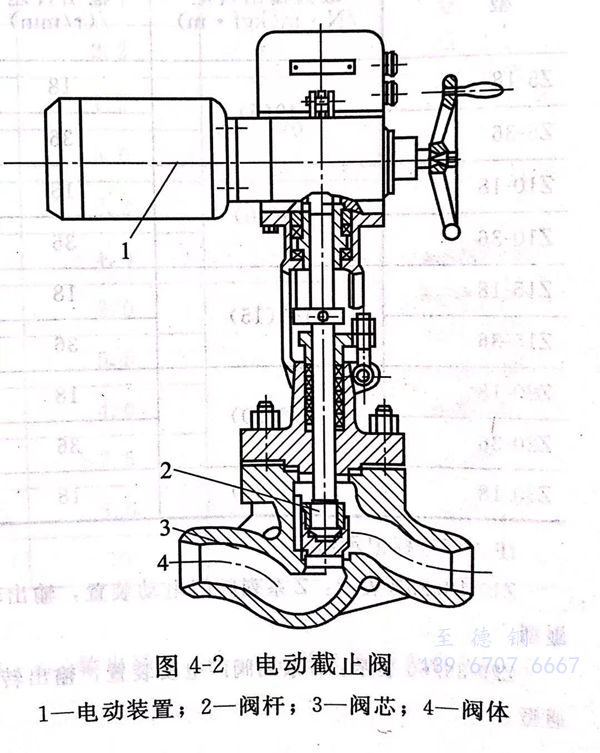

圖4-2為一電動截止閥(fa),閥(fa)門(men)的(de)開閉由安裝(zhuang)在閥(fa)蓋上的(de)電動裝(zhuang)置控制(zhi)。電動裝(zhuang)置包括(kuo)專(zhuan)用電動機、減速器、轉(zhuan)矩控制(zhi)機構、行(xing)程控制(zhi)機構、現場操(cao)(cao)作(zuo)機構以及(ji)手動與電動切換機構。閥(fa)門(men)可就地手動或電動操(cao)(cao)作(zuo),也可遠距離電動操(cao)(cao)作(zuo)。
b. 電動裝置
閥(fa)門(men)(men)的電動裝置有(you)Z型和Q型兩大系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)。Z系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)適用于閘閥(fa)、截止閥(fa)等(deng)閥(fa)芯做直線運動的閥(fa)門(men)(men)。Q系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)適用于球(qiu)閥(fa)、蝶閥(fa)等(deng)閥(fa)芯做旋轉(zhuan)運動的閥(fa)門(men)(men)。此外,ZD系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)是Z系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)中轉(zhuan)矩較(jiao)大的分支系(xi)(xi)(xi)(xi)列(lie)(lie)(lie),TZ系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)是Z系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)中可(ke)與(yu)閥(fa)門(men)(men)同軸直聯的分支系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)。TQ系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)是Q系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)中可(ke)與(yu)閥(fa)門(men)(men)同軸直聯的分支系(xi)(xi)(xi)(xi)列(lie)(lie)(lie)。

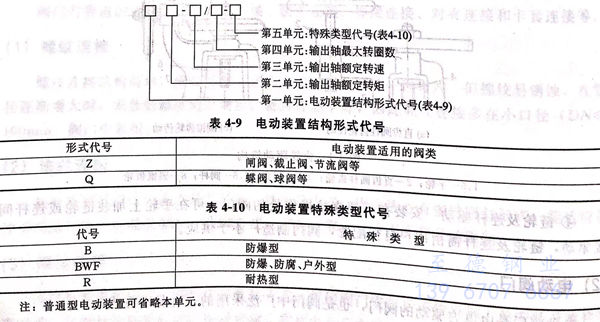

閥(fa)門(men)(men)電(dian)動裝置(zhi)型(xing)號編制(zhi)方法見JB2920《閥(fa)門(men)(men)電(dian)動裝置(zhi)形式、基本參數和連(lian)接尺寸》標(biao)準(zhun)的規定(ding)。型(xing)號由五(wu)個單元組成(cheng),表示(shi)如(ru)下:

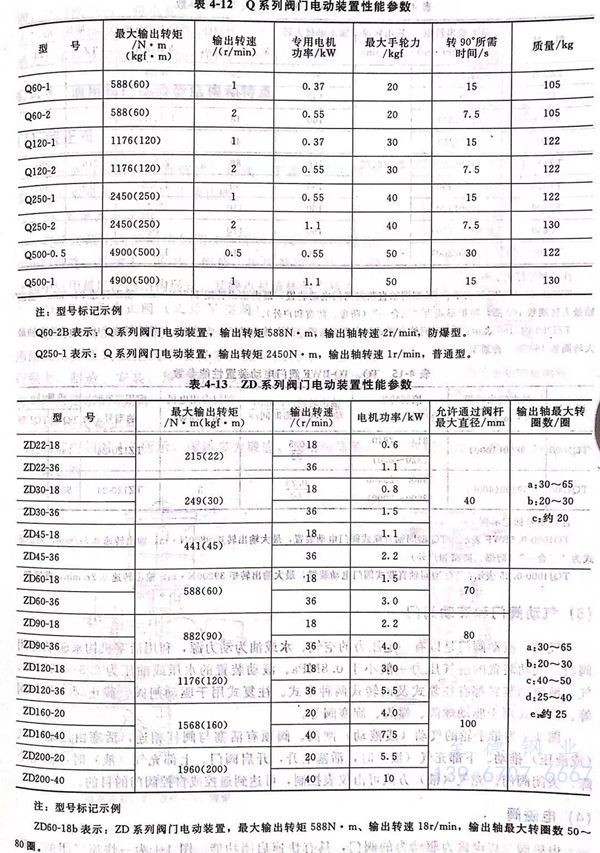

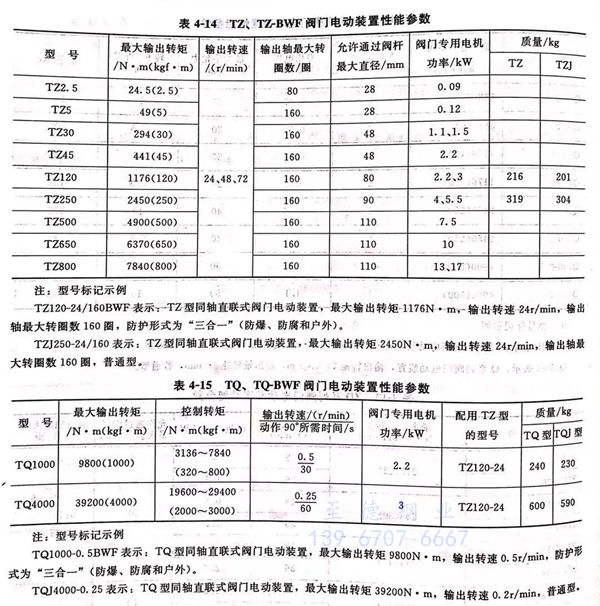

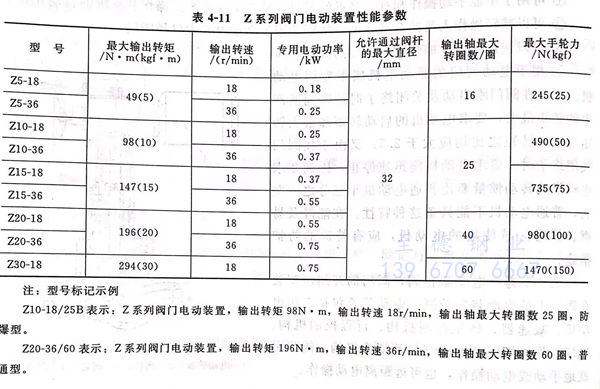

閥門電動裝置型號與性能參數,見表(biao) 4-11~表(biao)4-15。
三、氣動閥(fa)門和液動閥(fa)門
氣(qi)動(dong)(dong)、液(ye)動(dong)(dong)閥(fa)(fa)門是以有一(yi)(yi)定壓力(li)的空氣(qi)、水(shui)或油(you)為動(dong)(dong)力(li)源,利用(yong)(yong)活塞(sai)機構來(lai)驅(qu)動(dong)(dong)開閉閥(fa)(fa)門。氣(qi)動(dong)(dong)裝置的空氣(qi)壓力(li)一(yi)(yi)般小于0.8MPa.液(ye)動(dong)(dong)裝置的水(shui)壓或油(you)壓為2.5~25MPa。氣(qi)、液(ye)驅(qu)動(dong)(dong)裝置都有往復(fu)式(shi)及回(hui)轉式(shi)兩種(zhong)形式(shi)。往復(fu)式(shi)用(yong)(yong)于驅(qu)動(dong)(dong)閘閥(fa)(fa)、截止閥(fa)(fa)、調節閥(fa)(fa)等(deng)(deng)。回(hui)轉式(shi)用(yong)(yong)于驅(qu)動(dong)(dong)球閥(fa)(fa)、蝶閥(fa)(fa)、旋(xuan)塞(sai)閥(fa)(fa)等(deng)(deng)。

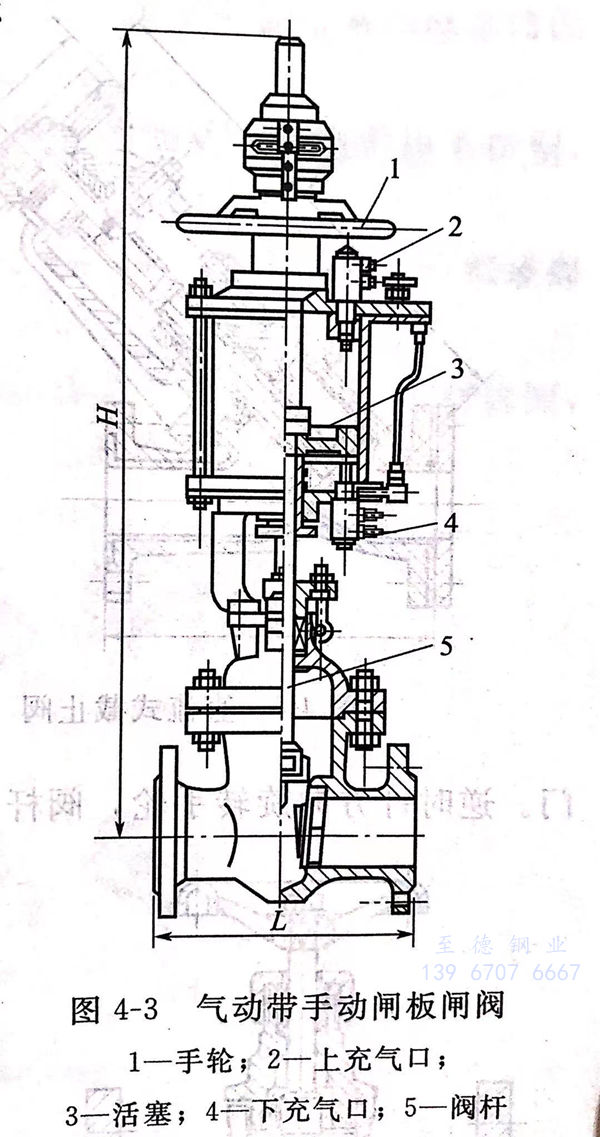

圖4-3為(wei)帶(dai)手輪(lun)的(de)氣動(dong)(或液(ye)動(dong))閘閥(fa)。閥(fa)頂(ding)有活(huo)(huo)塞與閥(fa)桿(gan)相連,活(huo)(huo)塞由壓(ya)縮空氣(或液(ye)壓(ya))推動(dong)。下部充(chong)氣(液(ye))時,活(huo)(huo)塞上升,開(kai)啟閥(fa)門(men)。上部充(chong)氣(液(ye))時,活(huo)(huo)塞下降(jiang),關閉閥(fa)門(men)。充(chong)氣(液(ye))方式可(ke)由儀表控制,可(ke)達到遙控或自控閥(fa)門(men)的(de)目的(de)。
四、電磁閥

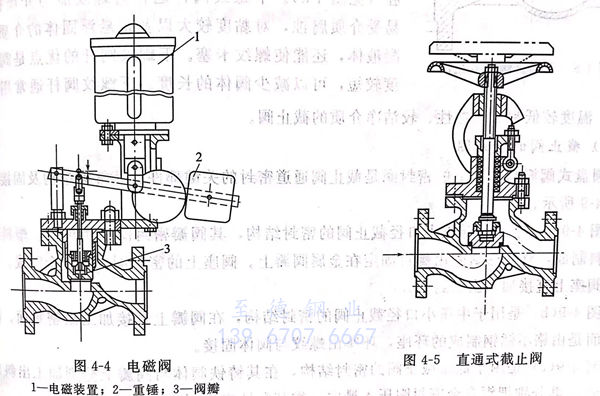

電(dian)磁(ci)閥(fa)是(shi)以(yi)電(dian)磁(ci)為(wei)驅動力的閥(fa)門(men)(men),具有快速啟閉功(gong)能。圖4-4為(wei)一快速啟閉的電(dian)磁(ci)閥(fa),開啟閥(fa)門(men)(men)時,將(jiang)電(dian)磁(ci)裝(zhuang)置接(jie)通電(dian)流,電(dian)磁(ci)鐵(tie)產生磁(ci)力,吸起重錘(chui)及閥(fa)瓣(ban),閥(fa)門(men)(men)被打(da)開。切(qie)斷(duan)電(dian)流時,磁(ci)力消失,重錘(chui)及閥(fa)瓣(ban)下(xia)落,閥(fa)門(men)(men)即被關閉。
