大口徑閥門手輪開關困難,一般成年人的水平極限輸出力為60~90kgf左右,有規范規定了普通閥門手輪的力和力矩的范圍。例如,截止閥的流向為低進高出,當人對閥門進行關閉時,人體水平推動手輪轉動,使閥瓣向下運動,實現關閉,這時需要克服三個方面的力的組合,即:①. 軸向頂推力Fa;②. 填料與閥桿摩擦力Fb;③. 閥桿與閥瓣芯部接觸摩擦力Fc。力矩總和為ΣM=(Fa+Fb+Fc)·R。
口徑越大,軸向頂推力也越大,當接近關閉狀態時,軸向頂推力幾乎接近管網實際壓力(因關閉時P1-P2≈P1,P2=0。P1和P2為閥門兩側的壓力)。如一個DN200口徑的截止閥用于10bar(1bar=100kPa)的蒸汽管上,其僅第一項關閉軸向頂推力而關閉所需的水平圓周力:
式中,Ds為手輪直徑。
已(yi)接近正常人(ren)體所能輸出水平圓周力的極限,所以由一個人(ren)在這種工況下完全關閉閥門是非常困難的。
大口徑閘閥普通手輪,較難操作。最優的操作方式是用傘齒輪操作,例如,有的閘閥選用Z541H-16C(根據JB/T 308《閥門型號編制方法》規定:Z代表閘閥;5代表傳動方式,傘齒輪;4代表連接方式,法蘭連接;1代表結構形式,剛性單閘板;H代表密封面材質,Cr13不銹鋼;16代表公稱壓力1.6MPa;C代表閥體材質為碳鋼);也可選用電動操作的Z941H。

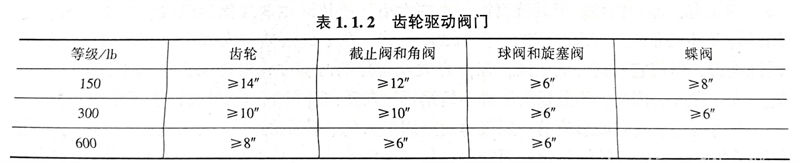

某類閥(fa)門(men)帶(dai)齒(chi)(chi)(chi)輪驅(qu)動(dong)(dong)閥(fa)門(men)見表1.1.2。規定在半開位置(zhi)時,用手(shou)操作(zuo)(zuo)或用工具(ju)操作(zuo)(zuo)時受力不(bu)能超過35kgf。閥(fa)門(men)的(de)(de)驅(qu)動(dong)(dong)機械裝置(zhi)沒有在表中(zhong)列出,但應(ying)滿足廠家所提供的(de)(de)力矩要(yao)求。齒(chi)(chi)(chi)輪驅(qu)動(dong)(dong)裝置(zhi)應(ying)該不(bu)受氣候(hou)影響且帶(dai)有可視(shi)的(de)(de)開/關(guan)指示(shi)。齒(chi)(chi)(chi)輪驅(qu)動(dong)(dong)閥(fa)的(de)(de)手(shou)輪位置(zhi)應(ying)表示(shi)在外形圖上并得到買方批(pi)準。所有閘閥(fa)、截止閥(fa)的(de)(de)閥(fa)蓋上應(ying)有上密(mi)封座。
