1. 閥桿
閥桿是閘閥的操作部件,從閥桿結構類型分析,有明桿閘閥與暗桿閘閥兩種。
①. 明桿(gan)閘(zha)閥

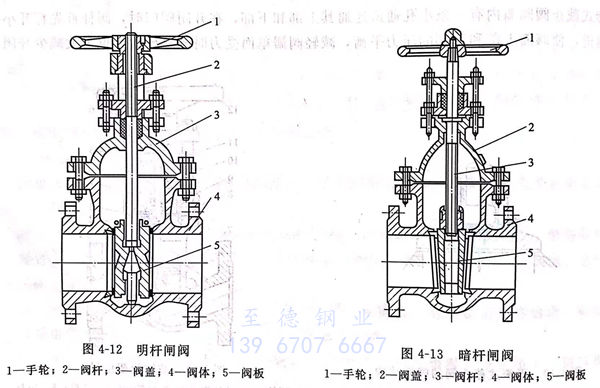

其(qi)閥桿(gan)行走(zou)螺(luo)紋置于閥體(ti)之外(wai),并有(you)閥輪(lun)(見圖4-12).閥桿(gan)與閥瓣同步(bu)上升與下降,因此容易識別閥門(men)的開啟度,避免誤(wu)操作。但在惡劣(lie)環境中,閥桿(gan)的外(wai)露螺(luo)紋易受(shou)損害和腐蝕,甚至影響操作。
②. 暗桿(gan)閘閥
(見圖4-13)閥(fa)桿(gan)行(xing)走(zou)(zou)螺(luo)紋(wen)置于閥(fa)體之(zhi)內,不(bu)受外(wai)界環境(jing)影(ying)響(xiang),能適用于比(bi)較惡劣的環境(jing)。但閥(fa)門(men)(men)開(kai)閉(bi)時(shi),閥(fa)桿(gan)只作(zuo)旋轉(zhuan)運動,由閥(fa)瓣沿閥(fa)桿(gan)螺(luo)紋(wen)上下行(xing)走(zou)(zou),外(wai)部難(nan)以識別(bie)閥(fa)門(men)(men)的開(kai)閉(bi)程度。此外(wai),閥(fa)桿(gan)螺(luo)紋(wen)與流體接觸(chu),在不(bu)潔凈及(ji)腐蝕性介質中,對(dui)螺(luo)紋(wen)有不(bu)良影(ying)響(xiang)。
2. 閘板

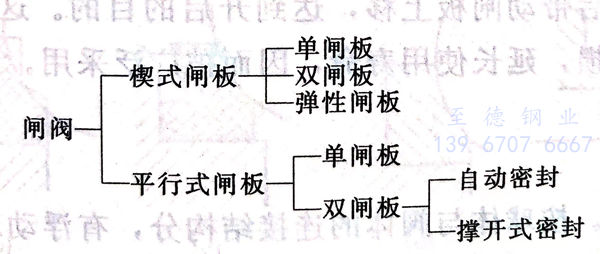

閘(zha)板(ban)是閘(zha)閥的(de)啟(qi)閉部件,閘(zha)閥的(de)密封性(xing)能和(he)使用壽命主要取決(jue)于閘(zha)板(ban)結構(gou)(gou)。閘(zha)板(ban)結構(gou)(gou)形(xing)式的(de)分類如下(xia)
①. 楔式(shi)閘板

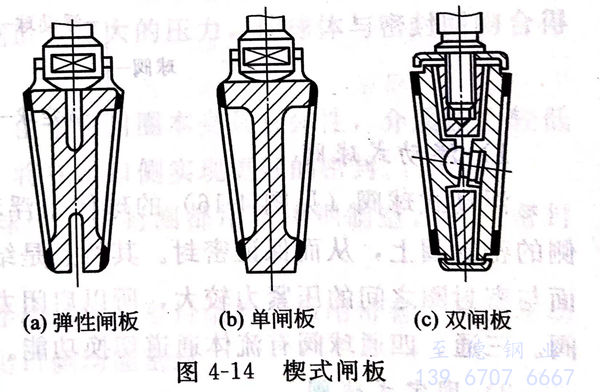

(見圖4-14)其兩側密封(feng)面與閘板的垂(chui)直(zhi)中心線有一定的傾角(jiao)(jiao),稱為楔半(ban)角(jiao)(jiao)。常用的楔半(ban)角(jiao)(jiao)有2°52'和5°兩種(zhong)。楔半(ban)角(jiao)(jiao)的大小主要(yao)取決于使用溫(wen)度和閥門通徑,一般溫(wen)度越(yue)高,通徑越(yue)大,楔半(ban)角(jiao)(jiao)也應越(yue)大,以防止操(cao)作時(shi)閘板被卡住。
a. 彈性(xing)閘(zha)板(ban)
其垂直中(zhong)分面上帶有一個環形(xing)溝槽,使閘(zha)(zha)板(ban)具有一定的彈(dan)性,當閥關(guan)(guan)閉時,靠閘(zha)(zha)板(ban)產生的微量變形(xing),可(ke)以使閘(zha)(zha)板(ban)與閥座達到完整(zheng)的吻合,以保證密(mi)封。彈(dan)性閘(zha)(zha)板(ban)結構簡單,密(mi)封性能好,當介質溫度(du)變化時不易被卡住。彈(dan)性閘(zha)(zha)板(ban)適用于中(zhong)小口徑閘(zha)(zha)閥,關(guan)(guan)閉力矩不宜過大,以防止閘(zha)(zha)板(ban)的彈(dan)性變形(xing)超過允許范圍而損壞,因此閥門上應設限位機構,以控制閘(zha)(zha)板(ban)的行程。
b. 單(dan)閘(zha)板(ban)
為一整體楔形(xing)板結(jie)構,其結(jie)構簡單(dan),使用(yong)可靠,但由于缺乏彈性,兩側密封面的楔半角加(jia)工精度要求(qiu)很(hen)高,制造(zao)及(ji)維(wei)修都(dou)比(bi)較困(kun)難。運行中(zhong)半角密封面易(yi)受磨損。溫度變(bian)化(hua)時閘板易(yi)被卡住。只適用(yong)于常溫及(ji)中(zhong)等溫度的介質。
c. 雙閘(zha)板
由兩塊閘(zha)板(ban)組(zu)合而成(cheng)(cheng)。閘(zha)板(ban)密封的(de)(de)楔(xie)角可以由中間鉸(jiao)接的(de)(de)頂心球(qiu)自動調節,因此對楔(xie)角密封面的(de)(de)加工精度要求較低,溫度發生變化時不易(yi)被(bei)卡住,不易(yi)產生磨損。缺點是結構(gou)復雜,零(ling)件多,易(yi)造成(cheng)(cheng)閘(zha)板(ban)松脫(tuo)。不適用(yong)于(yu)黏性(xing)介質,一般(ban)用(yong)于(yu)水(shui)和蒸汽(qi)管(guan)道(dao)上。
②. 平行式閘板
其兩側密封面(mian)相互平(ping)行(xing)。
a. 平行單(dan)閘板
為兩面磨光的一塊(kuai)平板(ban),其結構(gou)(gou)簡單(dan),加工方(fang)便,但不能靠其自身結構(gou)(gou)達(da)到強(qiang)制密封,
因(yin)此必須在閥體、閥座上采用(yong)固定或(huo)浮動的(de)軟質密封材(cai)料來增(zeng)加其密封性(xing)能。只適用(yong)于中、低壓(ya),大、中口(kou)徑的(de)油(you)類(lei)或(huo)煤(mei)氣、天然氣管道。
b. 平行雙閘(zha)板(ban)
由兩塊密封(feng)面互相平行(xing)的閘板組合而成,有自動(dong)密封(feng)及撐開式密封(feng)兩種。
自動密(mi)封(feng)(feng)(feng)平行雙閘板是依(yi)靠介(jie)質的(de)(de)(de)壓(ya)力把(ba)閘板壓(ya)向(xiang)出口側閥(fa)座密(mi)封(feng)(feng)(feng)面,達到單面密(mi)封(feng)(feng)(feng)的(de)(de)(de)目的(de)(de)(de)。目前自動密(mi)封(feng)(feng)(feng)平行雙閘板已(yi)很少采用。

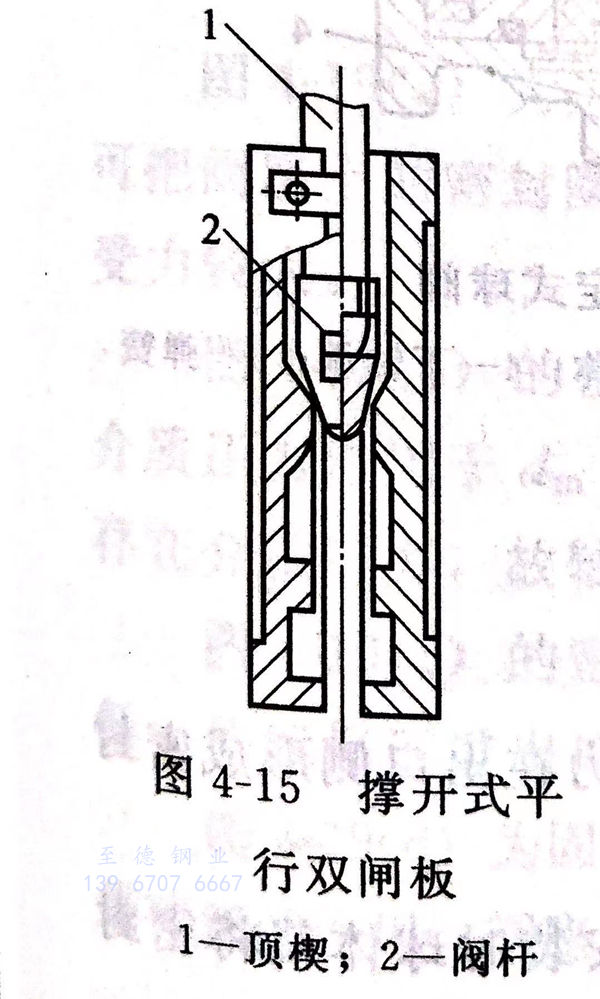

撐(cheng)開(kai)式平行雙(shuang)閘板(見圖4-15)是在兩(liang)(liang)閘板間裝設頂(ding)楔(xie)(xie),頂(ding)楔(xie)(xie)與閥(fa)(fa)桿相連,當關(guan)閉閘閥(fa)(fa)時,閥(fa)(fa)桿將(jiang)頂(ding)楔(xie)(xie)下壓(ya),利用楔(xie)(xie)的(de)(de)(de)作用力(li),迫使(shi)兩(liang)(liang)閘板向兩(liang)(liang)側撐(cheng)開(kai),使(shi)兩(liang)(liang)側密封面分別與相應(ying)的(de)(de)(de)閥(fa)(fa)體閥(fa)(fa)座(zuo)(zuo)壓(ya)緊,達到密封。開(kai)閥(fa)(fa)時,閥(fa)(fa)桿先(xian)帶動(dong)頂(ding)楔(xie)(xie)上移(yi),解除楔(xie)(xie)對閘板的(de)(de)(de)壓(ya)力(li),使(shi)兩(liang)(liang)閘板與閥(fa)(fa)座(zuo)(zuo)松(song)開(kai),然后帶動(dong)閘板上移(yi),達到開(kai)啟的(de)(de)(de)目的(de)(de)(de)。這種結構(gou)既達到密封要求,又減輕了(le)閘板與閥(fa)(fa)座(zuo)(zuo)的(de)(de)(de)磨損,延長使(shi)用壽命,因而被廣泛采用。
