閘閥(Gate Valve)也稱閘板閥、閘門閥,是廣泛使用的一種閥門。它的閉合原理是,閘板密封面與閘座密封面高度光潔、平整與一致,互相貼合,可阻止介質流過,并依靠頂楔、彈簧或閘板的楔形來增強密封效果。

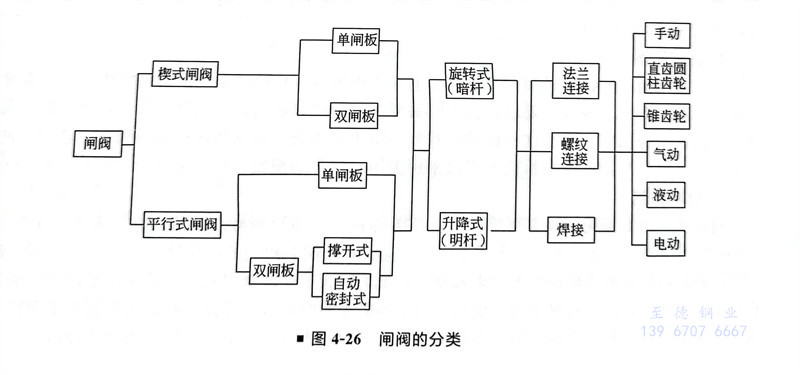

1. 閘閥的分類


圖 26.jpg


 a. 按閘桿上螺(luo)紋(wen)位置分(fen)


  ①. 明桿式(圖4-27)


    閥(fa)桿(gan)螺紋露在上部(bu),與之配(pei)合的閥(fa)桿(gan)螺母裝(zhuang)在手(shou)輪中心,旋(xuan)轉(zhuan)(zhuan)手(shou)輪就是旋(xuan)轉(zhuan)(zhuan)螺母,從而使(shi)閥(fa)桿(gan)升降(jiang)。


    這(zhe)種閥門(men),啟閉程度(du)可以從螺紋中看出,便于(yu)操作(zuo);對于(yu)閥桿螺紋的(de)潤滑和檢查很方便;特別是螺紋與介質不接觸,可避免腐(fu)蝕性介質的(de)腐(fu)蝕,所以石油化工管道中采用較多。但其螺紋外露,容易粘上空氣(qi)中的(de)塵(chen)埃,加(jia)速磨損,故應(ying)盡量安裝于(yu)室內。


  ②. 暗桿式(圖4-28)


    閥桿螺紋在下部,與閘(zha)板中心螺母配(pei)合,升降閘(zha)板依靠旋轉閥桿來(lai)實現,而閥桿本身看不出移動。


    這種閥門的(de)唯一優點(dian)是,開啟(qi)(qi)時(shi)閥桿不升高,適(shi)合于安裝(zhuang)在操作位置受到(dao)限制(zhi)的(de)地(di)方(fang)。它的(de)缺點(dian)很明顯,啟(qi)(qi)閉程度難(nan)以掌握,閥桿螺(luo)紋與(yu)介質接觸(chu),容易腐蝕損壞。


圖 27.jpg


 b. 按閘板(ban)構造分


  ①. 平行式(圖4-29)


   密封面與(yu)垂直(zhi)中心線(xian)平行,一(yi)般(ban)制(zhi)成雙閘(zha)板。撐開兩(liang)個閘(zha)板,使其與(yu)閥(fa)座(zuo)密封面可靠密合,一(yi)般(ban)是(shi)用(yong)頂(ding)楔來(lai)實(shi)現(xian)的,除上頂(ding)式之外,還有下頂(ding)式,有的閥(fa)門也用(yong)彈簧(huang)。


 ②. 楔式(shi)


   密(mi)封面(mian)與垂直中心(xin)線成(cheng)一角(jiao)度,即兩(liang)個(ge)密(mi)封面(mian)成(cheng)楔(xie)形(xing)。楔(xie)形(xing)傾角(jiao)的大小,要(yao)視介(jie)質的溫度,一般來(lai)說,溫度越高(gao),傾角(jiao)越大,以防溫度變化(hua)時卡住。楔(xie)形(xing)閘閥有雙閘板和單(dan)閘板(圖4-27、圖4-28)兩(liang)種。


   單閘(zha)楔式閥(fa)門中(zhong),有(you)一種彈(dan)性閘(zha)閥(fa),它(ta)能依(yi)靠閘(zha)閥(fa)的彈(dan)性變形來彌補(bu)制造中(zhong)密封面的微量誤差。閘(zha)閥(fa)可以做得很大,如(ru)2m口(kou)(kou)徑,但大口(kou)(kou)徑閘(zha)閥(fa),往往需要外力來開動,如(ru)電動閘(zha)閥(fa)。


   縱觀各種閘閥(fa)(fa)可以發現,在楔式(shi)(shi)閘閥(fa)(fa)中(zhong),雙閘板(ban)式(shi)(shi)比較容易制作,對溫度的敏感(gan)性(xing)不突出(chu),所以在蒸(zheng)汽和(he)水中(zhong)常用(yong)。平行式(shi)(shi)雙閘板(ban)也有類似優點,制造修理更簡便(bian),對溫度的適(shi)應性(xing)稍差。各種雙閘板(ban),都不適(shi)于腐(fu)蝕性(xing)介質(zhi)和(he)黏(nian)性(xing)介質(zhi),所以在石油、化工(gong)管道中(zhong)經常使用(yong)楔式(shi)(shi)單(dan)閘板(ban)閥(fa)(fa)門。楔式(shi)(shi)單(dan)閘板(ban)閥(fa)(fa)門,結構簡單(dan),使用(yong)牢靠,但(dan)修理比較困(kun)難,主要(yao)(yao)是密(mi)封面的加工(gong)研磨,很不容易達到(dao)要(yao)(yao)求。



2. 閘閥的(de)共同特點及選(xuan)用


  ①. 閘閥的共同(tong)缺點是:高度大;啟(qi)閉時間長;在啟(qi)閉過程中,密(mi)封面容易被沖蝕;修理比截止閥困難;不適用于(yu)含懸浮(fu)物和(he)析出結晶的介質;也難以用非金屬耐腐(fu)蝕材料來制造(zao)。


  ②. 閥(fa)體與(yu)(yu)閥(fa)蓋多(duo)采用法蘭連接。閥(fa)體截面的(de)形(xing)(xing)狀(zhuang)主要取決(jue)于公(gong)稱(cheng)壓(ya)(ya)力(li),如(ru)低(di)壓(ya)(ya)閥(fa)門的(de)閥(fa)體多(duo)為扁平狀(zhuang),以(yi)縮小其(qi)結構長(chang)度;高、中壓(ya)(ya)閥(fa)門閥(fa)體多(duo)為橢圓形(xing)(xing)或圓形(xing)(xing),以(yi)提高其(qi)承壓(ya)(ya)能力(li),減小壁厚(hou)。閥(fa)體形(xing)(xing)狀(zhuang)還(huan)與(yu)(yu)閥(fa)體材料及制(zhi)造工藝有關(guan)。


  ③. 閘(zha)(zha)閥在管道中主要起切(qie)斷(duan)作用。關閉(bi)件(閘(zha)(zha)板)沿閘(zha)(zha)座(zuo)中心線(xian)的(de)垂直方(fang)向移動(dong)。閘(zha)(zha)閥與截止(zhi)閥相比,流阻小、啟閉(bi)力小,密封可(ke)靠,是(shi)最常用的(de)一種(zhong)閥門。


  ④. 當部分開啟(qi)時(shi),介(jie)質(zhi)會(hui)在閘板背面(mian)產生渦流(liu),易引起閘板的(de)(de)沖蝕和(he)振動(dong),閥(fa)座的(de)(de)密封面(mian)也(ye)易損壞(huai),故一般不作為(wei)節流(liu)用。


  ⑤. 與球閥和蝶閥相比,閘(zha)閥開啟時間較(jiao)(jiao)長,結構尺寸較(jiao)(jiao)大,不(bu)宜用(yong)于直徑較(jiao)(jiao)大的情況。


  ⑥. 可雙向流動。



3. 閘閥(fa)的主要(yao)標準


 在API和(he)ASME B16.34中,前者(zhe)專用(yong)于石油化(hua)工裝置,后者(zhe)則使用(yong)面較廣。閘閥的主要標準如下(xia):


  ①. GB/T 12232《通用閥(fa)門 法蘭連接(jie)鐵制閘閥(fa)》


  ②. GB/T 12234《通用閥(fa)門 法蘭和對焊連接鋼制閘閥(fa)》


  ③. GB/T 8464《水(shui)暖用內螺紋連接閥(fa)門》


  ④. GB/T 8465.1《內螺紋連(lian)接閘(zha)閥(fa)(fa)(fa)、截止(zhi)閥(fa)(fa)(fa)、球(qiu)閥(fa)(fa)(fa)、止(zhi)回閥(fa)(fa)(fa)基本尺寸(cun) 鐵制(zhi)閘(zha)閥(fa)(fa)(fa)》


  ⑤. JB/T 53162《閘閥產品質(zhi)量分等》


  ⑥. JB/T 5298《管線(xian)用鋼(gang)制(zhi)平板閘(zha)閥》


  ⑦. JB/Z 243《閘閥 靜(jing)壓壽命試驗規程》


  ⑧. JB/TQ 648《鐵(tie)制對夾(jia)式平板閘閥》


  ⑨. JB/T 53200《對夾式刀形閘閥 產品質量分等》


  ⑩. JB/T 53242《管線用鋼制平板閘閥產(chan)品質量分等》
