ISO(國際標準化組織)制定并實施的比較典型的管件標準有對焊管件及螺紋連接管件兩類。對焊管件標準側重于介紹非合金鋼、合金鋼以及不銹鋼對焊管件;螺紋連接管件標準側重于介紹不銹鋼螺紋管件。非合金鋼和合金鋼對焊管件(ISO 3419:1981)及不銹鋼對焊管件(ISO 5251:1981)是ISO早期制定的標準,目前仍然在使用。不銹鋼螺紋管件(ISO 4144:2003)則是ISO近期制定的標準。


  不銹鋼對焊管(guan)件 ISO 5251


1.  適用范圍(wei)


  ISO 5251:1981 標準規定(ding)了用(yong)(yong)于管(guan)道(dao)工程質(zhi)量要求的(de)(de)對(dui)焊(han)彎(wan)頭[具有(you)或沒有(you)直管(guan)端的(de)(de)3D型(xing)(90°和180°和5D型(xing)(90°)]、同心(xin)和偏心(xin)異徑接頭、三通及管(guan)帽(mao)的(de)(de)尺寸(cun)、公差以及管(guan)件用(yong)(yong)一般用(yong)(yong)途的(de)(de)不銹鋼鋼號。



2. 符號含意(yi)


  DN--公稱(cheng)通徑(見ISO 6708);


  D-大外徑;


  D1-小外(wai)徑;


  d--大內徑;


  d1-小內徑;


  T-接近D處的壁厚;


  T1-接近D1處(chu)的壁(bi)厚;


  C--180°彎頭中(zhong)心線直徑(jing);


  B--180°彎頭自背面至(zhi)端面或至(zhi)直(zhi)管端部開始處的(de)尺寸;


  F--90°彎頭(tou)自中心線至端面(mian)或至直管(guan)端部開始處的尺寸(cun)以及等(deng)徑(jing)和異徑(jing)三通自中心線至端面(mian)d的尺寸(cun);


  H--異(yi)徑三通自中心線至端面d1的尺(chi)寸(cun);


  K--管帽總高(gao)度;


  L--異徑接頭總長度(du)(du)及(ji)彎頭直管端(duan)的長度(du)(du);


  R、R1-異徑(jing)接頭曲率(lv)半徑(jing);


  Q--角直線偏(pian)差;


  P--垂(chui)直線偏差。



3. 材(cai)料


 a. 所使用的鋼號(hao)按以下(xia)規(gui)定:


   TS46、TS47、TS57、TS58、TS60、TS61 (ISO 2604-2);


   P46、P47、P61 (ISO 2604-4);


   TW46、TW47、TW58、TW61 (ISO 2604-5)。


 b. 經供需雙方協(xie)議可提供ISO 2604-2、ISO 2604-4和(he)ISO 2604-5中所規(gui)定(ding)的其他鋼號。


 c. 管(guan)件(jian)應(ying)由以下材料(liao)制造:


   ①. 無縫(feng)鋼管;


   ②. 焊接鋼管或焊接板材。焊縫應預先經供需雙方協議的無損檢驗方法檢驗。


 d. 根據供需雙方協(xie)議(yi),應進(jin)行晶間(jian)腐蝕試驗。例如,按(an)照ISO 3651-2進(jin)行試驗。



4. 結(jie)構型式與(yu)尺(chi)寸(cun)

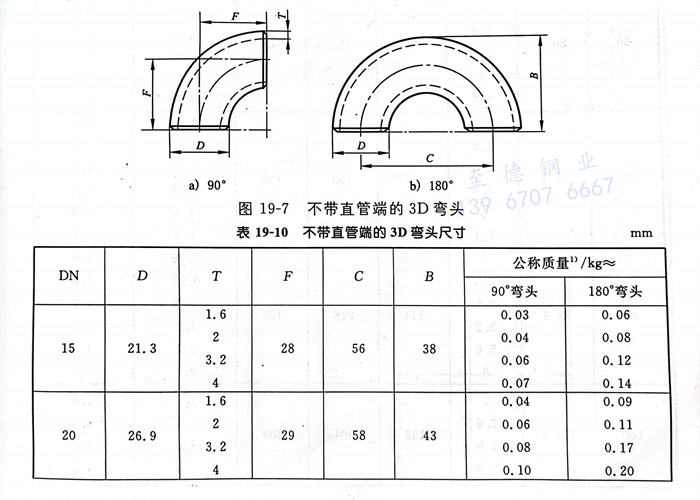

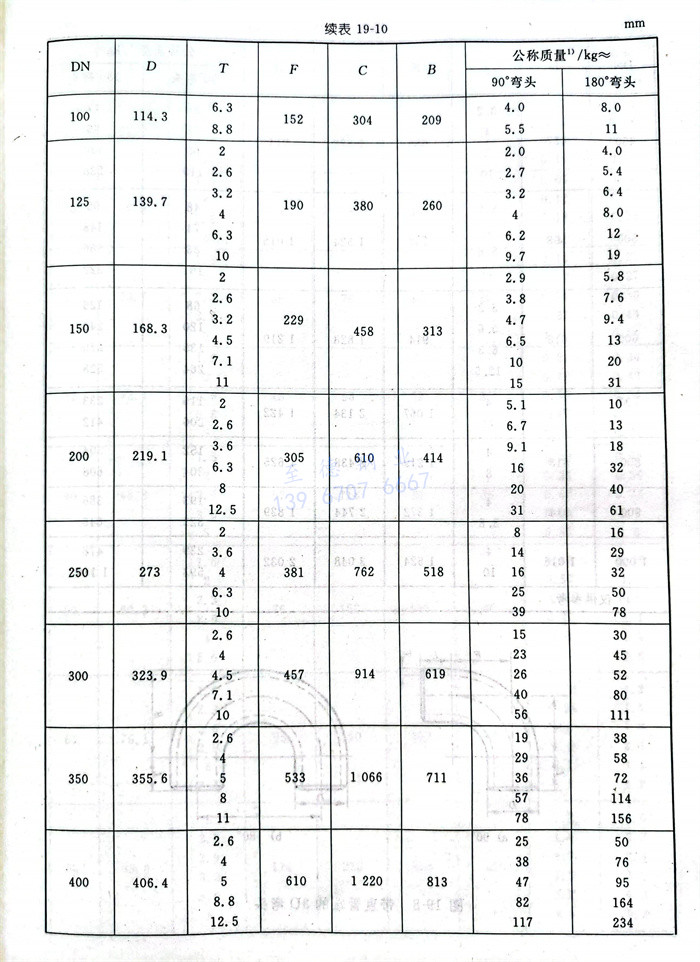

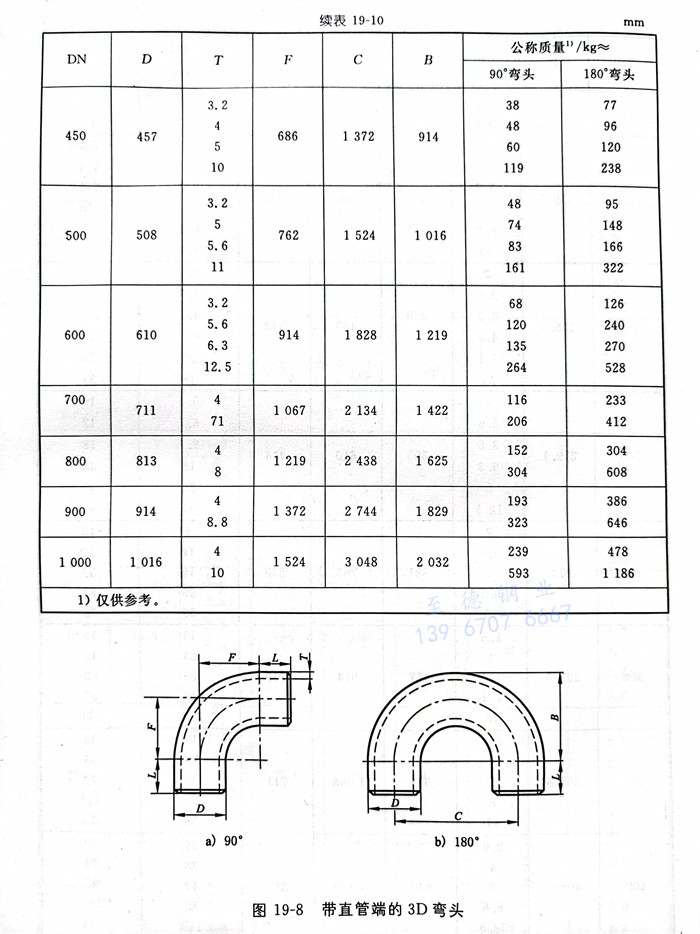

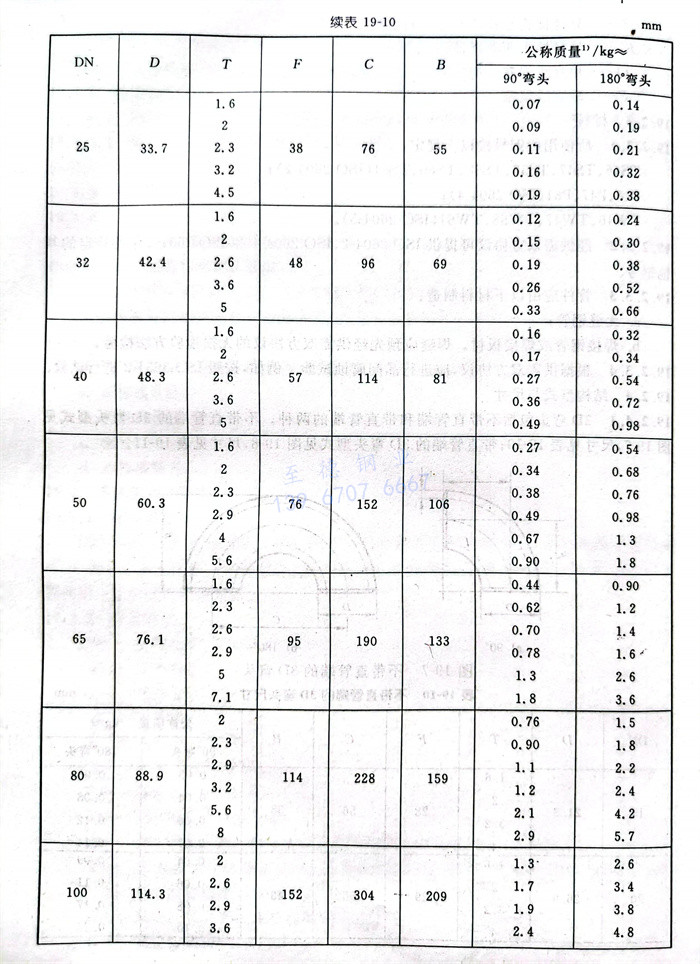

   3D彎頭包括不帶(dai)直(zhi)管(guan)端和(he)帶(dai)直(zhi)管(guan)端的(de)兩種。不帶(dai)直(zhi)管(guan)端的(de)3D彎頭型(xing)式見(jian)圖19-7,尺(chi)寸見(jian)表(biao)19-10;帶(dai)直(zhi)管(guan)端的(de)3D彎頭型(xing)式見(jian)圖19-8,尺(chi)寸見(jian)表(biao)19-11。

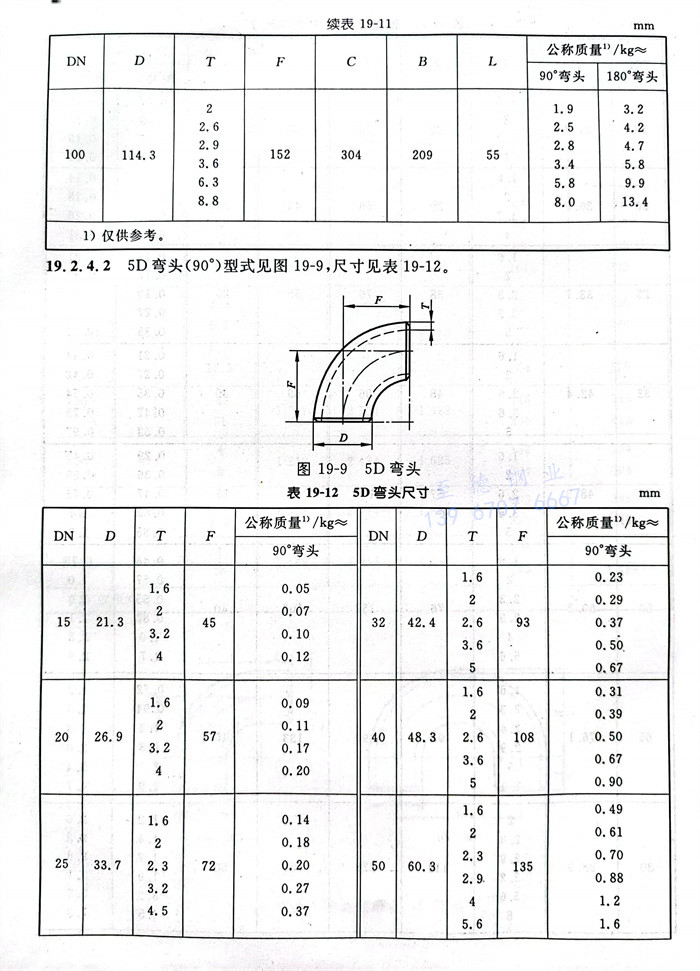

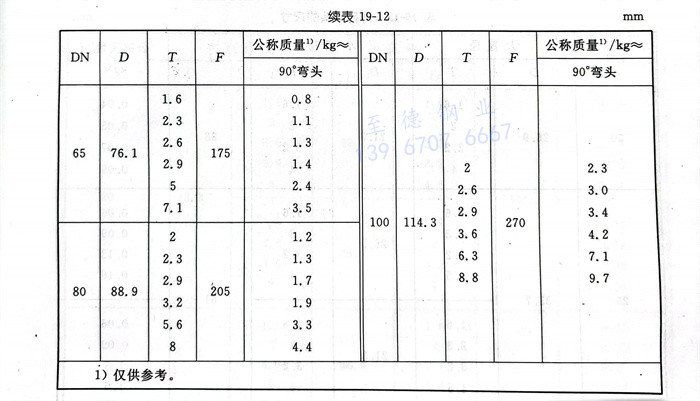

   5D彎頭(90°)型式見圖19-9,尺寸見表19-12。

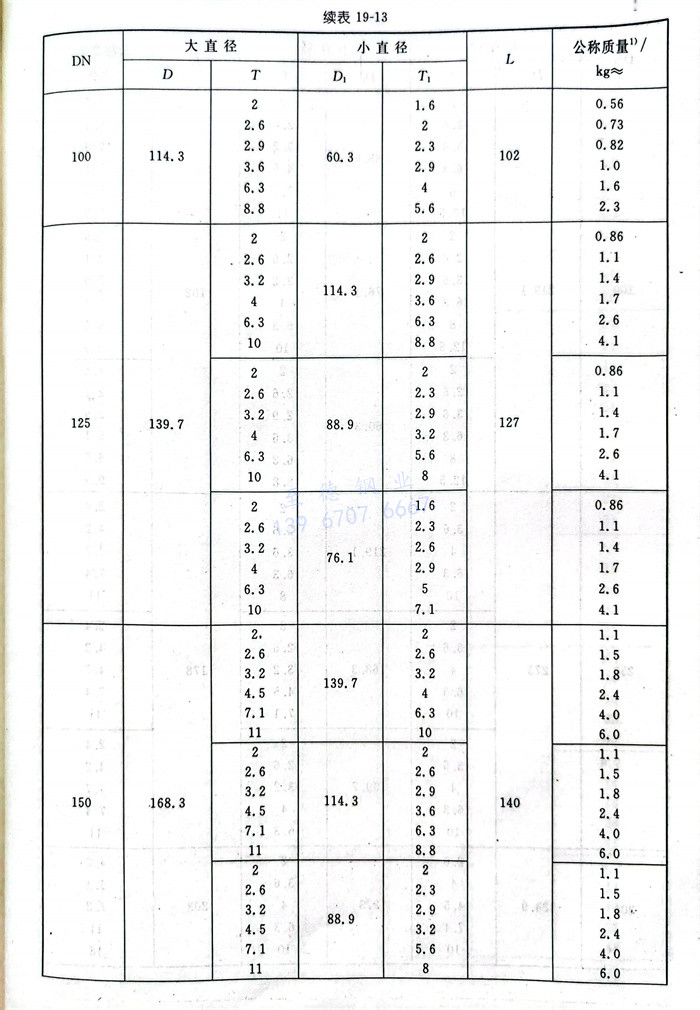

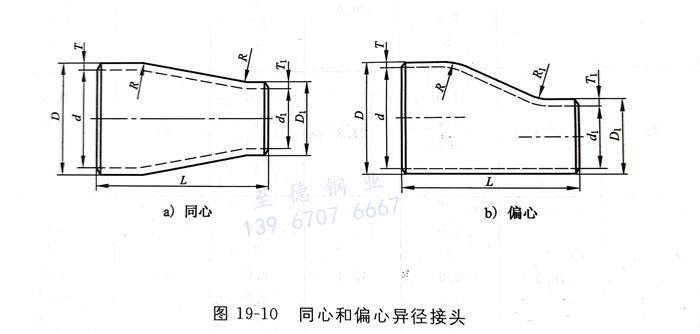

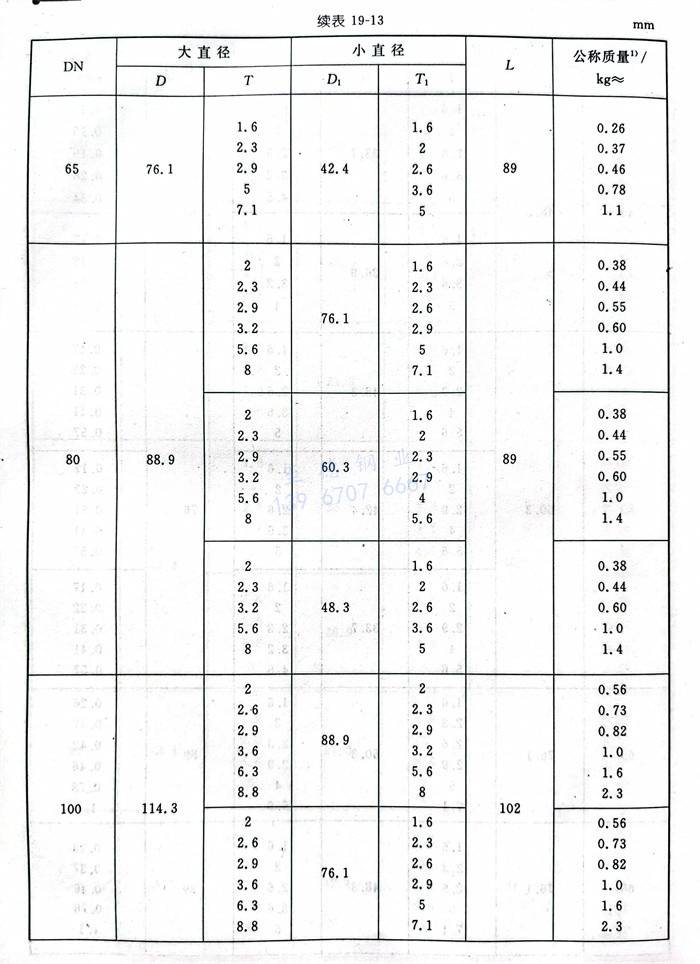

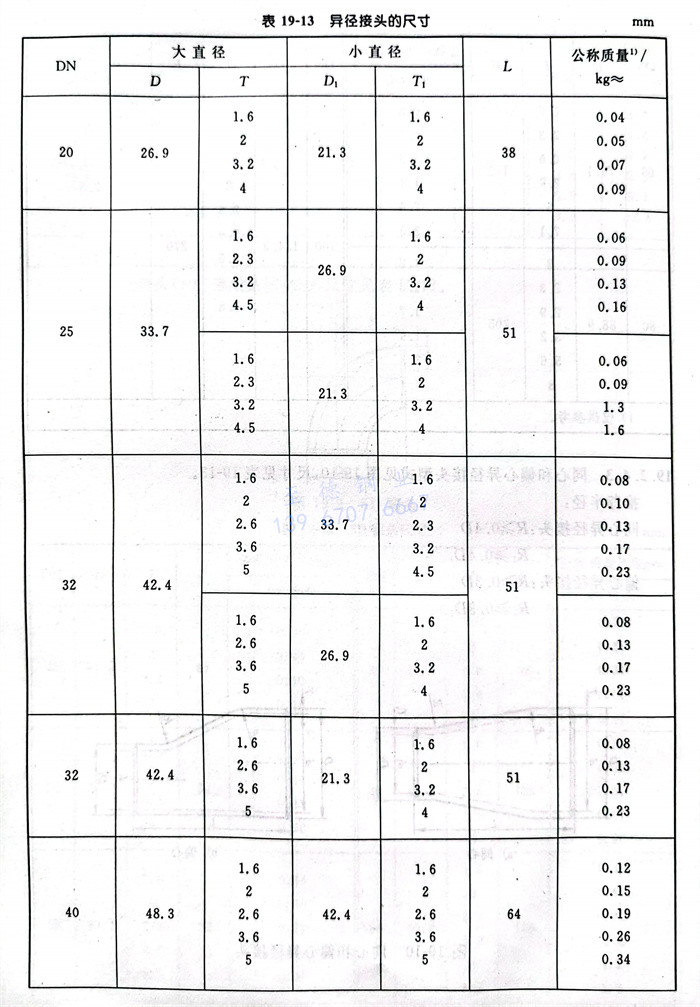

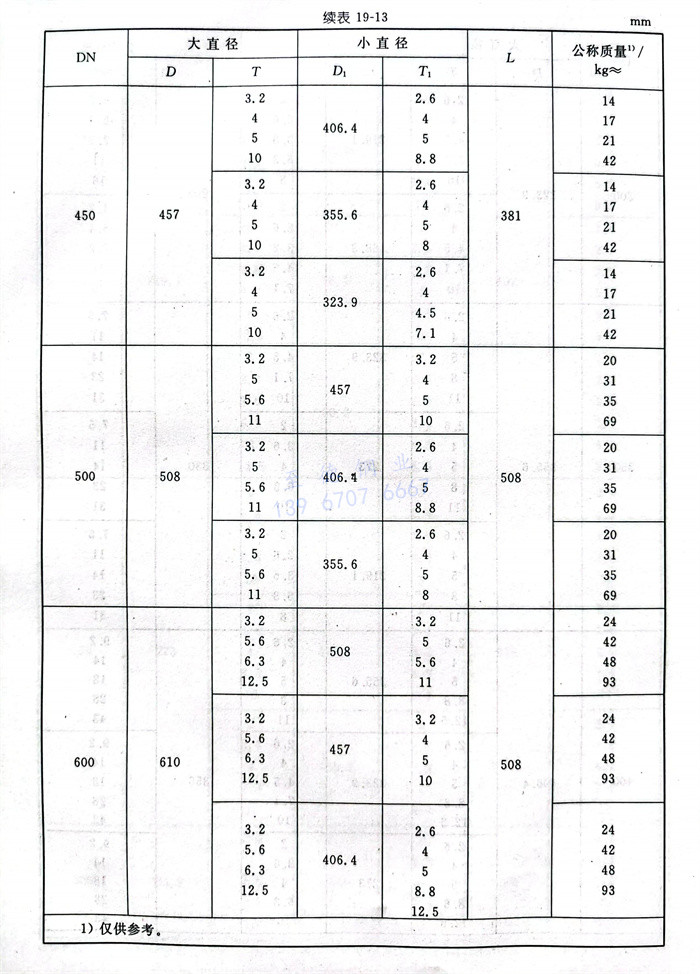

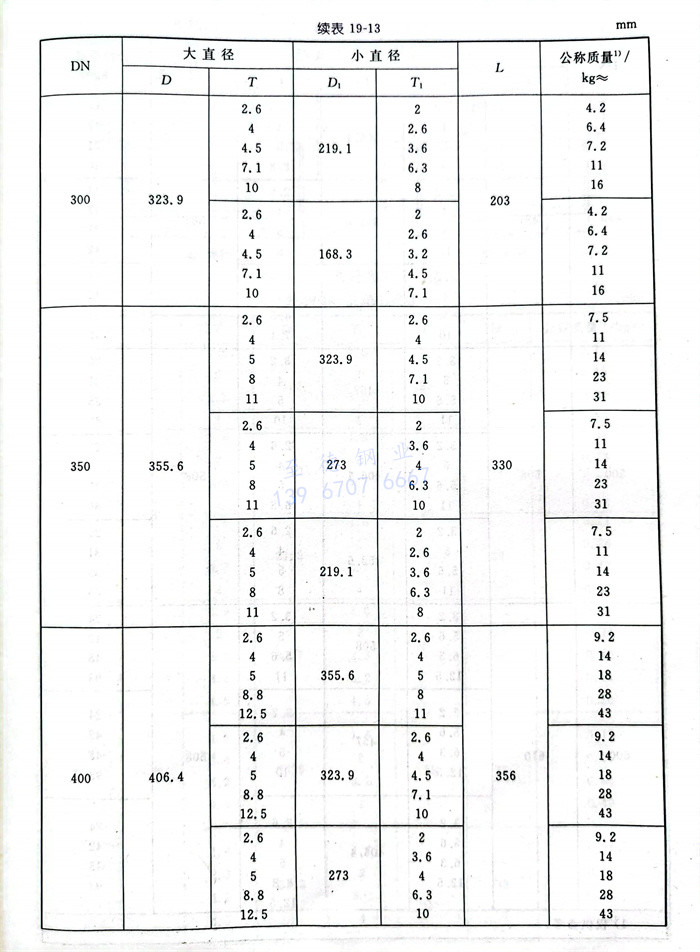

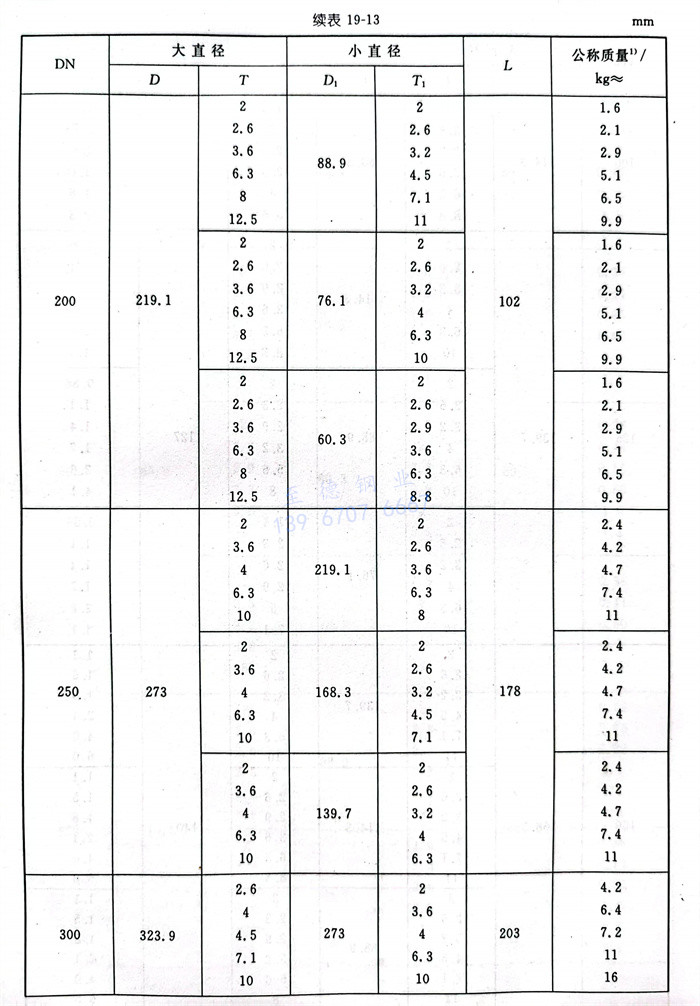

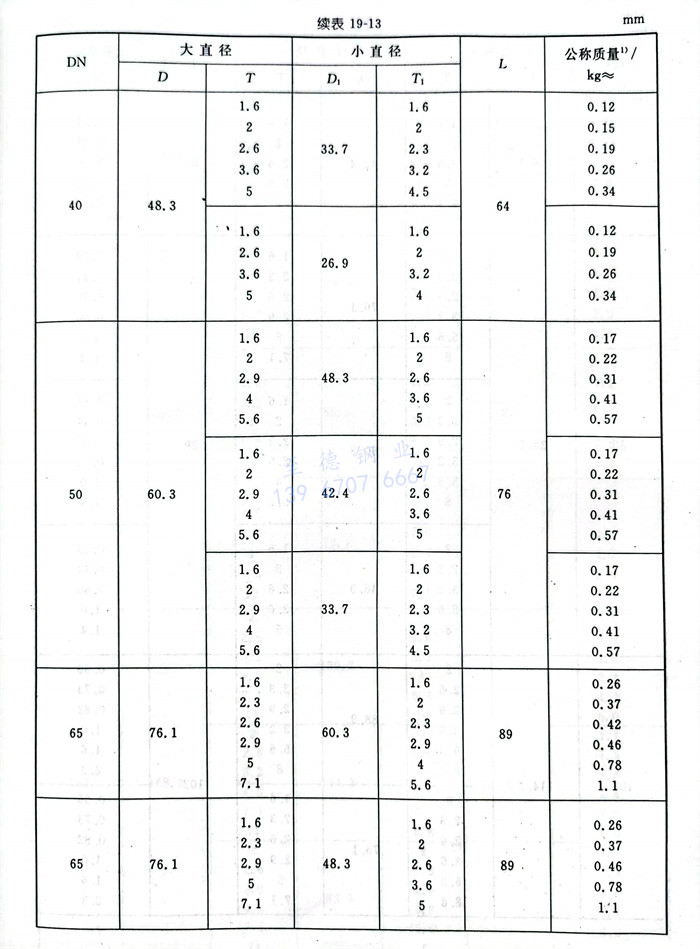

   同心和(he)偏(pian)心異(yi)徑接頭型式見(jian)圖19-10,尺寸見(jian)表19-13。


   推薦半徑:  同(tong)心異(yi)徑接(jie)頭:R≥0.4D  R1≥0.4D1 , 偏(pian)心異(yi)徑接(jie)頭:R≥0.3D , R1≥0.3D1 。



圖 10.jpg

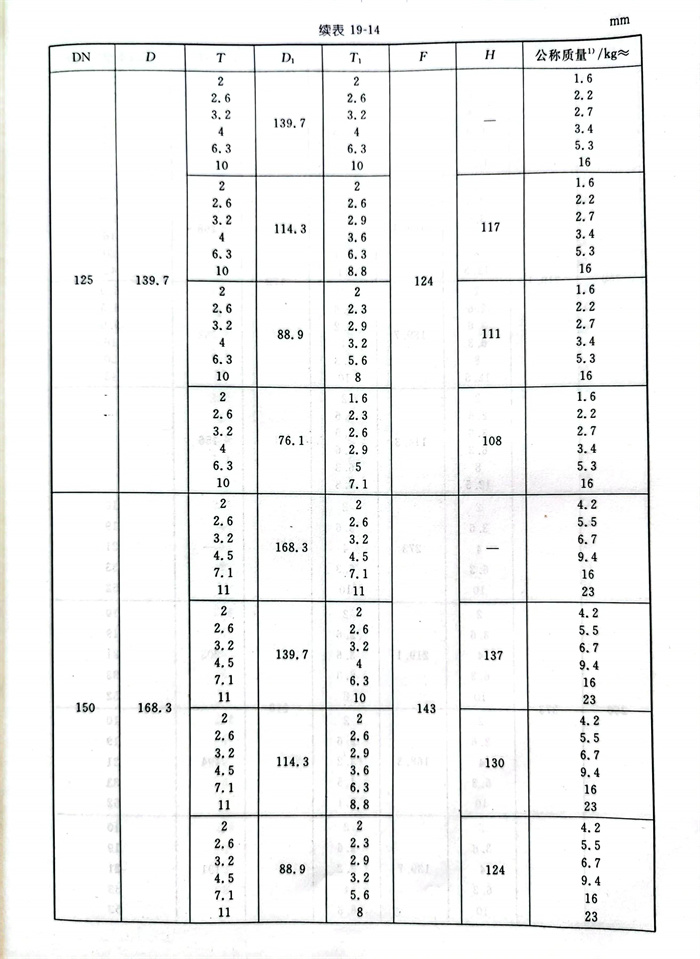

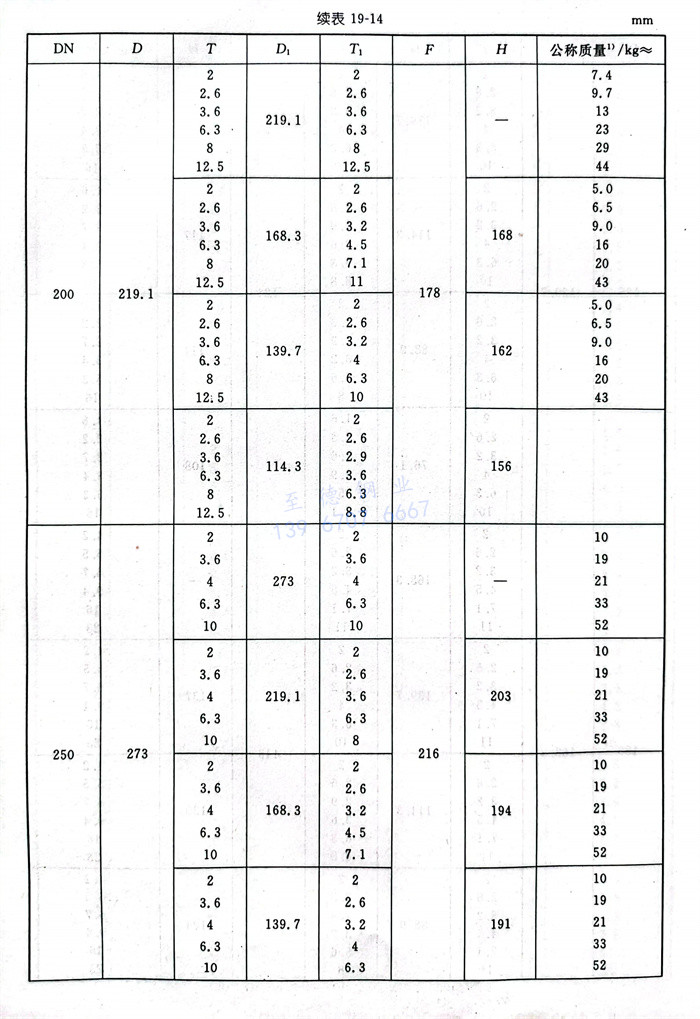

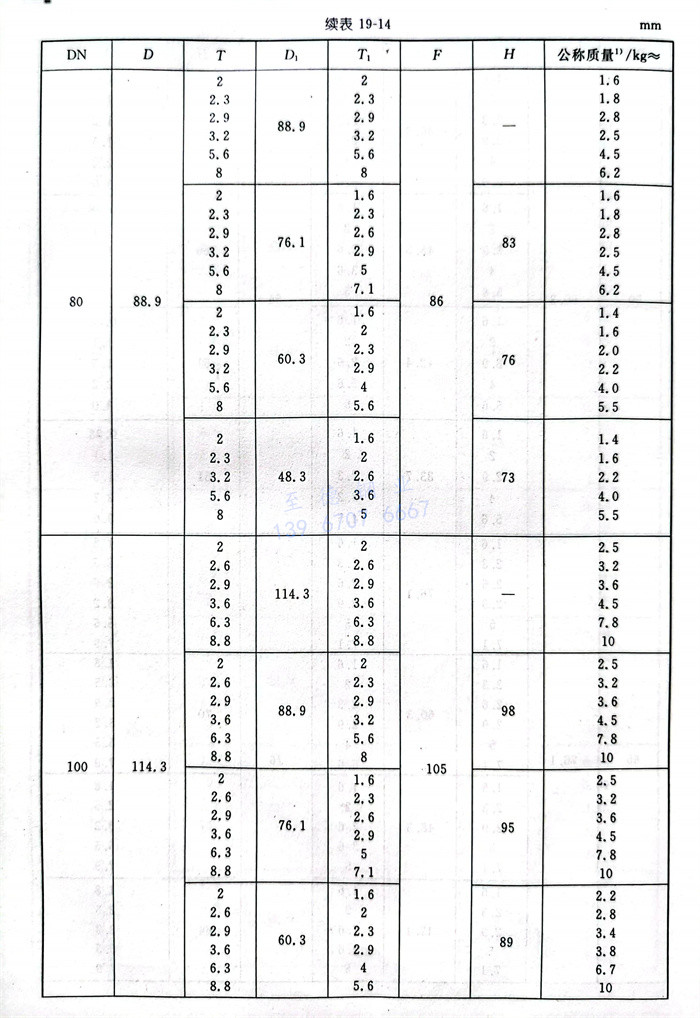

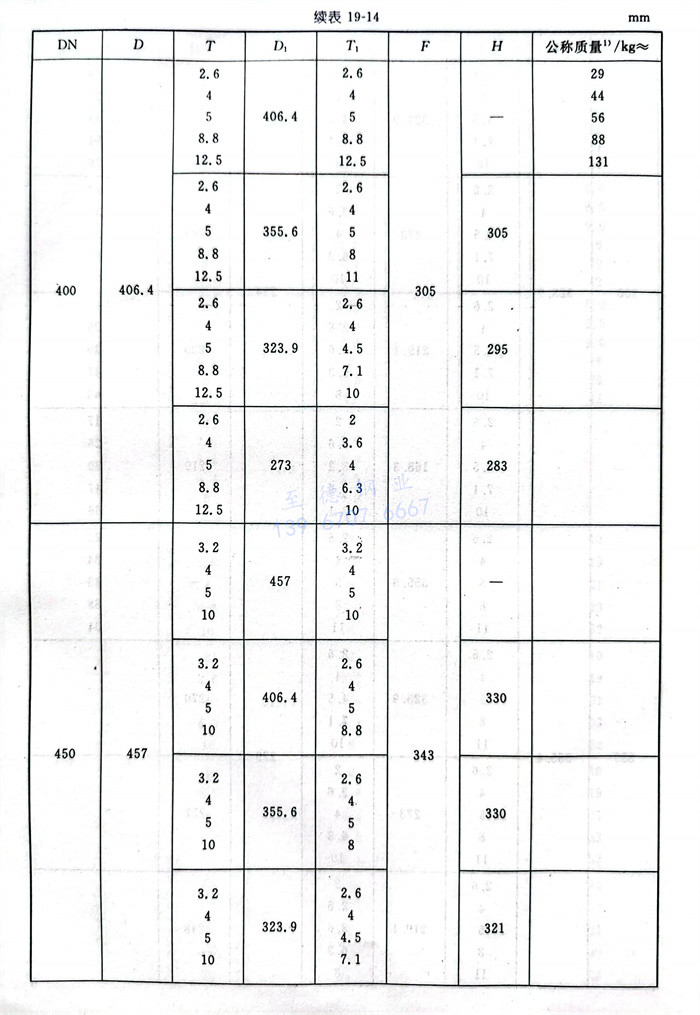

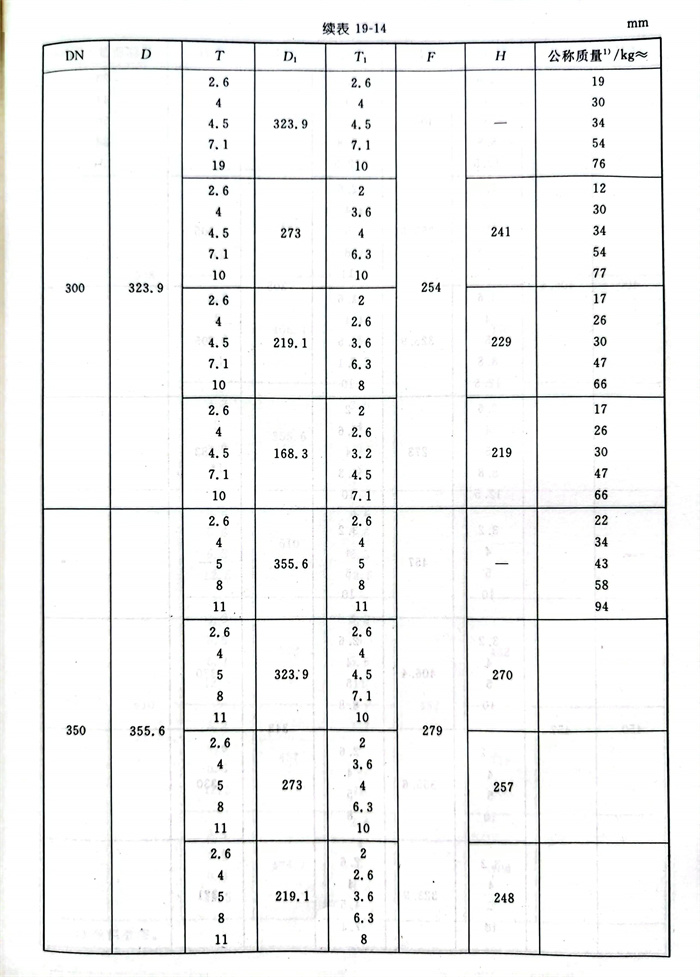

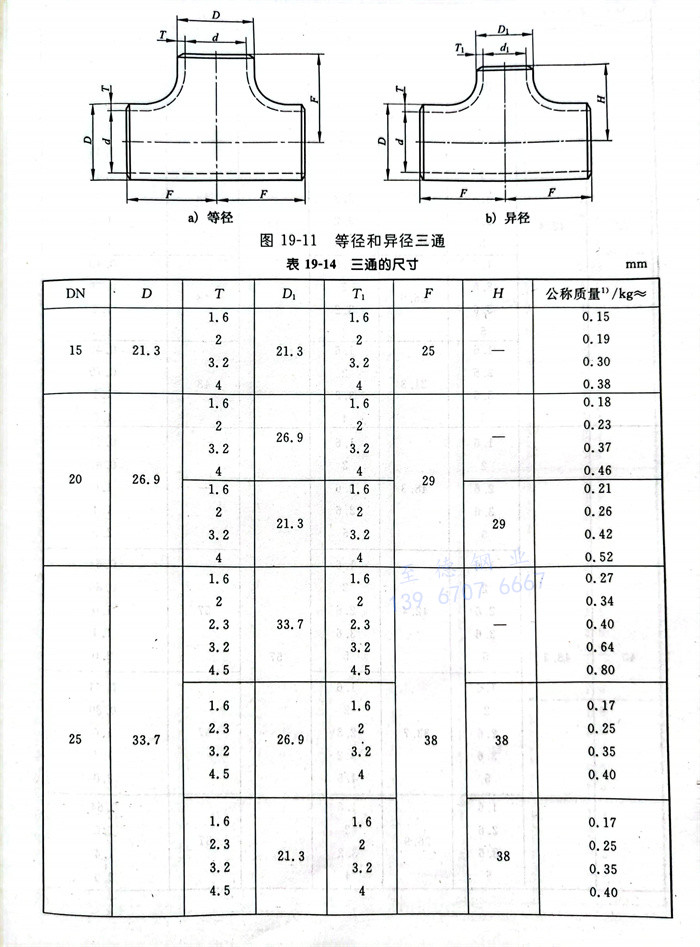

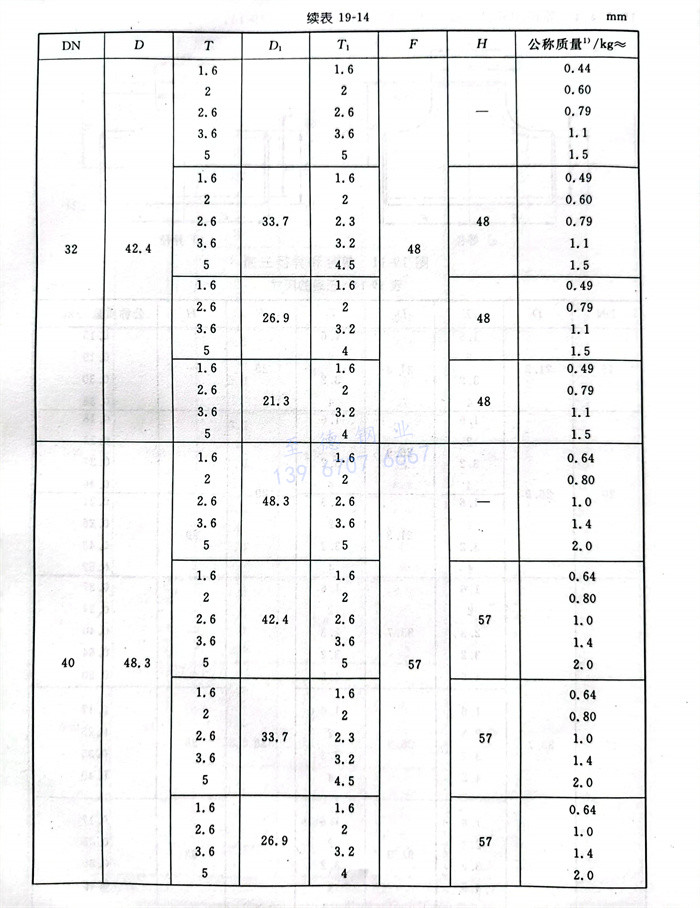

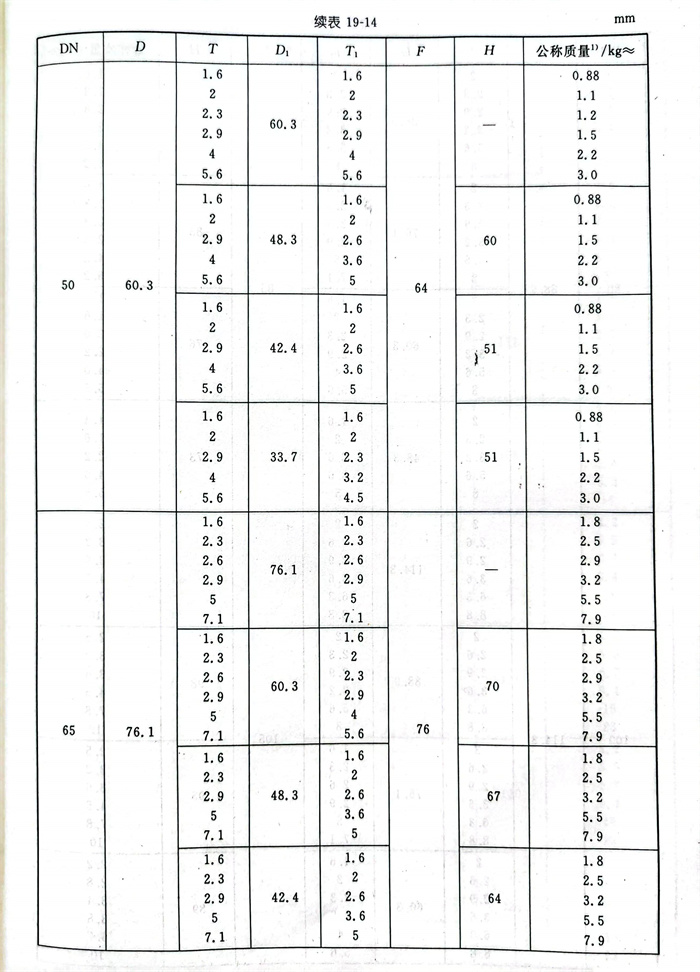

  等徑和異徑三通型式見圖19-11,尺寸見表19-14。

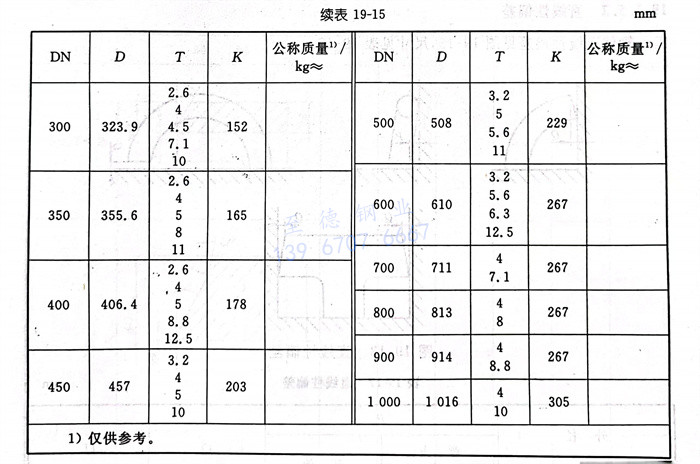

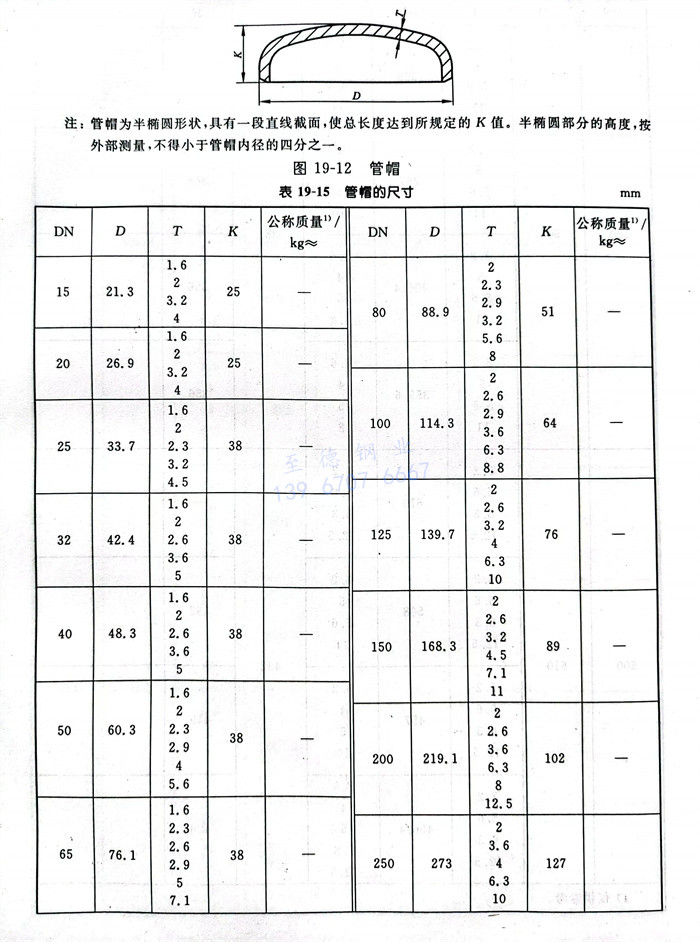

  管帽(mao)型式見圖19-12,尺寸見表19-15。





5. 公差(cha)


 a. 尺寸偏差

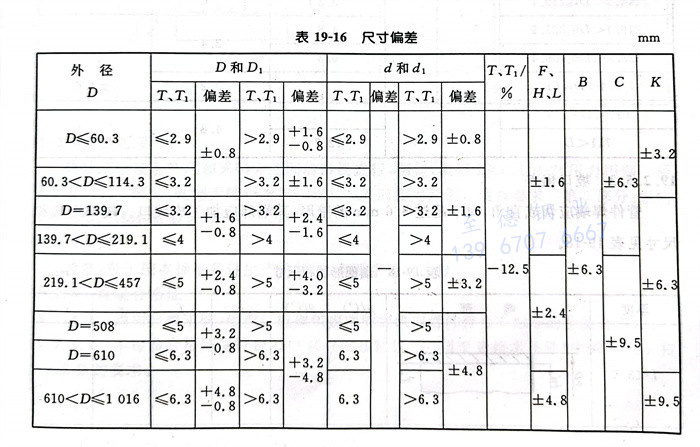

   管件尺寸偏(pian)差見表 19-16




 b. 直(zhi)線性偏差


   管件(jian)直線性偏差見表 19-17




 c. 坡口偏差

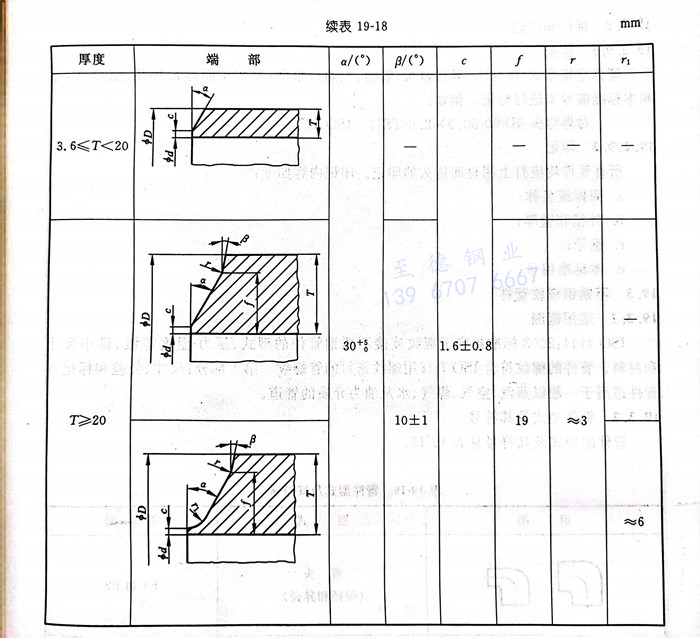

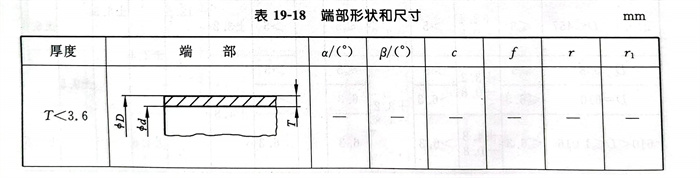

   管件焊端(duan)(duan)應切成(cheng)直角。對(dui)于超過 3.6mm 的壁(bi)厚(hou),其端(duan)(duan)部(bu)應加工(gong)成(cheng)坡口(kou)。端(duan)(duan)部(bu)形狀(zhuang)和尺寸見(jian)表 19-18。




 6. 熱處理


  熱處(chu)理(li)應按生產(chan)廠(chang)和采購方之間(jian)的協(xie)議進行,例如,根據(ju)ISO 2604-2《壓力用鋼質量(liang)要求(qiu) 第(di)2部分:軋制(zhi)無(wu)縫鋼管》或(huo)ISO 2604-5《壓力用鋼質量(liang)要求(qiu) 第(di)5部分:縱向焊接(jie)的奧氏(shi)體不銹鋼管》。



 7. 試驗


  通常(chang),對于按本標(biao)準條(tiao)件(jian)(jian)生(sheng)產的管件(jian)(jian),不(bu)要(yao)求驗收試驗。



 8. 檢驗合(he)格證(zheng)


  a. 當用戶要求時,生產廠(chang)應提供表明所提供的管(guan)件符合本標準的檢驗合格(ge)證(zheng)。


  b. 本檢驗(yan)合格證應符合ISO 404《鋼和鋼材一般(ban)交貨技術(shu)條件》中的5.2.1和5.2.2條的要求。



 9. 標(biao)記(ji)和印(yin)記(ji)


  a. 標記


   管(guan)件(jian)應(ying)按型式(shi)(即彎頭(tou)、異徑接頭(tou)、管(guan)帽、三通(tong))、角度(對彎頭(tou)而言(yan))、外徑、壁(bi)厚、鋼號和本標(biao)準編號來進行(xing)標(biao)記(ji)。例(li)如(ru):


   對焊彎頭(tou)3D-90-60.3×2.9-TS47 ISO 5251


  b. 印記


   所有管件(jian)均應(ying)打上明(ming)顯(xian)而持久的印記(ji)。印記(ji)內容如下(xia):


    a. 商標或名稱;


    b. 外徑和壁厚;


    c. 鋼號;


    d. 本標準(zhun)編號。
