截止閥(fa)(Globe Valve)也稱截門、球心閥、停止閥、切斷閥,是使用最為廣泛的一種閥門。它的閉合原理是,依靠閥桿壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。


1. 截止閥的分類

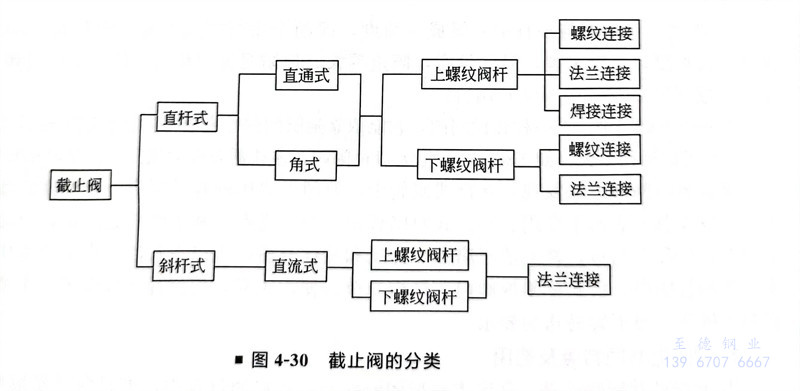

 截止閥可按通道方向(xiang)分(fen)三類。


圖 30.jpg

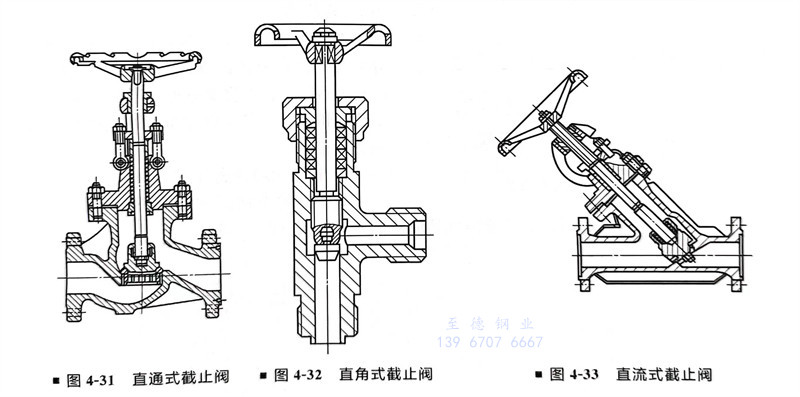

  ①. 直通式(shi)(圖4-31):進(jin)、出口通道(dao)成一直線,但經過閥座(zuo)時要拐90°。


  ②. 直角式(圖4-32):進、出口通道成一直角。


  ③. 直流式(shi)(圖4-33):進、出(chu)口通(tong)道成一直線,與閥座中心線相交。這種截止閥閥桿是傾斜的。


圖 31.jpg


  直(zhi)通(tong)式(shi)截止(zhi)閥(fa)安裝于直(zhi)線管道(dao)(dao),由于操作方便(bian),用得最(zui)多。但(dan)它的(de)流(liu)體(ti)阻(zu)力大,對于阻(zu)力損失(shi)要求(qiu)嚴(yan)格的(de)管道(dao)(dao),使(shi)用直(zhi)流(liu)式(shi)為好。但(dan)直(zhi)流(liu)式(shi)閥(fa)桿傾斜,開(kai)啟高度大,操作不(bu)便(bian)。直(zhi)角式(shi)截止(zhi)閥(fa)安裝于垂直(zhi)相(xiang)交的(de)管道(dao)(dao),常用于高壓。



2. 截止閥的特點及選用(yong)


 ①. 截(jie)止閥的(de)動作特性是(shi)關閉件(閥瓣)沿閥座中心線移動。它的(de)作用主(zhu)要是(shi)切(qie)斷,也可粗(cu)略調(diao)節流量,但不(bu)能(neng)作為節流閥使用。


 ②. 開(kai)(kai)閉(bi)過程(cheng)中,密封面(mian)間摩(mo)擦力小,比較耐用(yong);開(kai)(kai)啟高度不(bu)大;制(zhi)造容(rong)易,維修(xiu)方便(bian);不(bu)僅適(shi)用(yong)于(yu)(yu)中、低壓,而且適(shi)用(yong)于(yu)(yu)高壓、超高壓。


 ③. 截止閥只允許(xu)介(jie)質單向流(liu)動,安裝(zhuang)時有(you)方向性。


 ④. 截止閥(fa)結構長度大于閘閥(fa),同時流體(ti)阻力較大,長期(qi)運行時,其密封可靠性不(bu)強(qiang)。


 ⑤. 與閘閥相比截止閥具有一定的調節作用,故常用于調節閥組的旁路。


 ⑥. 截(jie)止(zhi)閥在關閉時需(xu)要克服介質的(de)阻力,因此其最(zui)大直徑僅用到DN200。


 ⑦. 對要求有一定調節(jie)作用(yong)的開關場(chang)合(he)(如調節(jie)閥旁路、軟管站等)和輸送液化石油(you)氣、液態烴介質(zhi)的場(chang)合(he),宜選用(yong)截止閥代替閘閥。



3. 截(jie)止閥的(de)主要標準(zhun)


 ①. GB/T 12233《通用(yong)閥門 鐵制截(jie)止閥與(yu)升降式止回閥》


 ②. GB/T 12235《截止(zhi)閥與止(zhi)回閥》


 ③. JB/T 53174《截止閥 產品質量分等》


 ④. JB/T 53165《高壓平衡截止閥產品質(zhi)量分等》


 ⑤. GB/T 587《船(chuan)用(yong)法蘭(lan)青銅(tong)截止閥》


 ⑥. GB/T 590《船用法蘭鑄(zhu)鐵截(jie)止閥》


 ⑦. GB 8464-1998《水暖用內(nei)螺紋(wen)連接閥門(men)》


 ⑧. GB 8465.2-87《內螺紋連接閘閥、截(jie)止(zhi)閥、球閥、止(zhi)回閥 基本尺寸 鐵制截(jie)止(zhi)閥》
