1. 一般不銹鋼管(guan)件等都可使用法蘭的壓力-溫度額定值表,它是指在不同工作溫度下所能承受的最大無沖擊工作壓力,特別是對高溫下使用的不銹鋼管件,壓力-溫度額定值表是設計中極重要的參數。壓力-溫度額定值也稱(法蘭或閥門)壓力-溫度等級(pressure-temperature rating)。它是不銹鋼(gang)管道壓力等級的內容之一。實際上它是與公稱壓力對應的許用工作壓力和工作溫度的額定值。對于壓力管道組成件,有管道、管件(不銹鋼彎頭、不銹鋼(gang)三通、不銹鋼異(yi)徑管(guan)、支管元件等)、不(bu)銹鋼法蘭、盲板、閥門、墊片、緊固件等。這里有兩種形式的管道壓力等級:
①. 對于管(guan)道、管(guan)件等以壁厚等級確定的壓(ya)力等級;
②. 對(dui)于法蘭、盲板(ban)、閥(fa)門、過濾(lv)器等規定的(de)(de)壓力-溫度等級。兩種形式的(de)(de)管(guan)道(dao)壓力等級的(de)(de)確定是壓力管(guan)道(dao)設計(ji)(ji)的(de)(de)基礎和設計(ji)(ji)的(de)(de)核(he)心(xin)。它是管(guan)道(dao)布置、管(guan)道(dao)應力校核(he)的(de)(de)設計(ji)(ji)前提條件,也是影響(xiang)管(guan)道(dao)經濟(ji)性(xing)和可(ke)靠性(xing)的(de)(de)重要因(yin)素(su)。

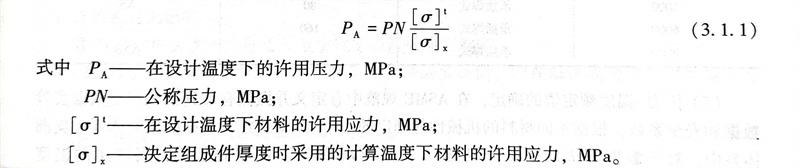

2. 不(bu)(bu)銹(xiu)鋼管(guan)道組(zu)成件(jian)(jian)(jian)的(de)公稱(cheng)(cheng)壓力及(ji)對應的(de)工作壓力-溫(wen)度額定值應符合標(biao)準規范(fan)要求。選用(yong)管(guan)道組(zu)成件(jian)(jian)(jian)時,該組(zu)成件(jian)(jian)(jian)標(biao)準中(zhong)所規定的(de)額定值,不(bu)(bu)應低于管(guan)道的(de)設(she)計(ji)壓力和設(she)計(ji)溫(wen)度。對于只標(biao)明公稱(cheng)(cheng)壓力的(de)組(zu)成件(jian)(jian)(jian),除(chu)另有規定外(wai),在設(she)計(ji)溫(wen)度下的(de)許用(yong)壓力可按式(3.1.1)計(ji)算:
在(zai)工程設計(ji)(ji)中(zhong)編制“管(guan)(guan)道等(deng)級(ji)(ji)及(ji)材料選用”時,常把(ba)材料相(xiang)(xiang)同(tong)和設計(ji)(ji)參數相(xiang)(xiang)近(jin)的多(duo)條管(guan)(guan)道編在(zai)一個(ge)等(deng)級(ji)(ji)內(nei)。因此(ci),應在(zai)各條管(guan)(guan)道的設計(ji)(ji)參數P/[σ]'中(zhong)找出(chu)最大值,作為這個(ge)等(deng)級(ji)(ji)的設計(ji)(ji)壓力(li)和設計(ji)(ji)溫度。
當(dang)幾(ji)種標準(zhun)的(de)(de)(de)額(e)定(ding)值有(you)差異時,要(yao)注(zhu)意(yi)選(xuan)用(yong)安全的(de)(de)(de)值。當(dang)執行的(de)(de)(de)標準(zhun)規(gui)范中沒有(you)規(gui)定(ding)壓(ya)力-溫(wen)(wen)度額(e)定(ding)值及公(gong)稱壓(ya)力的(de)(de)(de)管道組(zu)成件(jian)(jian)時,可用(yong)設計(ji)溫(wen)(wen)度下材料的(de)(de)(de)許用(yong)應力及組(zu)成件(jian)(jian)的(de)(de)(de)有(you)效(xiao)厚度(名義厚度減去所(suo)有(you)厚度附加量)通過計(ji)算來確定(ding)組(zu)成件(jian)(jian)的(de)(de)(de)壓(ya)力-溫(wen)(wen)度額(e)定(ding)值。
兩種不同(tong)壓力-溫度參數(shu)的(de)(de)(de)流體管道連接在一起(qi)時,分隔兩種流體的(de)(de)(de)閥(fa)門參數(shu)應按較(jiao)嚴(yan)重的(de)(de)(de)條(tiao)(tiao)件(jian)(jian)決定。位于閥(fa)門任一側的(de)(de)(de)管道,應按其(qi)輸送條(tiao)(tiao)件(jian)(jian)設計。
多條設計壓(ya)(ya)力(li)和(he)設計溫(wen)(wen)度不同的(de)管(guan)(guan)道(dao),用相(xiang)同的(de)管(guan)(guan)道(dao)組成件時(shi),應按壓(ya)(ya)力(li)和(he)溫(wen)(wen)度相(xiang)耦合時(shi)最(zui)嚴(yan)重條件下的(de)某一條管(guan)(guan)道(dao)的(de)壓(ya)(ya)力(li)和(he)溫(wen)(wen)度條件進行(xing)設計。
由于各國(guo)標準對(dui)不(bu)同(tong)材料的(de)(de)基準溫(wen)(wen)度(du)不(bu)同(tong),所(suo)以相(xiang)同(tong)公稱(cheng)壓(ya)(ya)力值的(de)(de)法蘭,在相(xiang)同(tong)溫(wen)(wen)度(du)下允許的(de)(de)工(gong)作壓(ya)(ya)力就有(you)不(bu)同(tong)。同(tong)樣,使用(yong)溫(wen)(wen)度(du)與(yu)基準溫(wen)(wen)度(du)不(bu)同(tong)時(shi),允許的(de)(de)工(gong)作壓(ya)(ya)力也與(yu)公稱(cheng)壓(ya)(ya)力不(bu)同(tong)。在編制管(guan)道(dao)材料等級表時(shi),非金屬和襯里管(guan)道(dao)的(de)(de)壓(ya)(ya)力-溫(wen)(wen)度(du)額定值,必須通過試(shi)驗(yan)和有(you)使用(yong)經驗(yan)才能使用(yong)。
3. 以壓(ya)力(li)等(deng)級或公(gong)稱壓(ya)力(li)表(biao)示(shi),并規定了壓(ya)力(li)-溫(wen)度(du)參數(shu)的(de)標(biao)準管道組成件(jian)(jian)其壓(ya)力(li)-溫(wen)度(du)參數(shu)應按相應標(biao)準確定。如國內外法(fa)(fa)(fa)蘭(lan)、閥門的(de)壓(ya)力(li)-溫(wen)度(du)等(deng)級。下(xia)列標(biao)準有(you)關壓(ya)力(li)-溫(wen)度(du)額(e)定值數(shu)據:ASME B16.5管法(fa)(fa)(fa)蘭(lan)和(he)(he)法(fa)(fa)(fa)蘭(lan)管道(NPS1/2至NPS24),ASME B16.47大(da)直徑(jing)管法(fa)(fa)(fa)蘭(lan)(NPS26至NPS60),HG/T 20592~20635鋼制(zhi)管法(fa)(fa)(fa)蘭(lan)、墊片(pian)、緊固件(jian)(jian)的(de)歐洲體(ti)系(xi)(xi)和(he)(he)美(mei)洲體(ti)系(xi)(xi),SH/T3406石油化工鋼制(zhi)管法(fa)(fa)(fa)蘭(lan),GB/T9124鋼制(zhi)管法(fa)(fa)(fa)蘭(lan)技(ji)術條(tiao)件(jian)(jian)(美(mei)洲體(ti)系(xi)(xi)和(he)(he)歐洲體(ti)系(xi)(xi))。

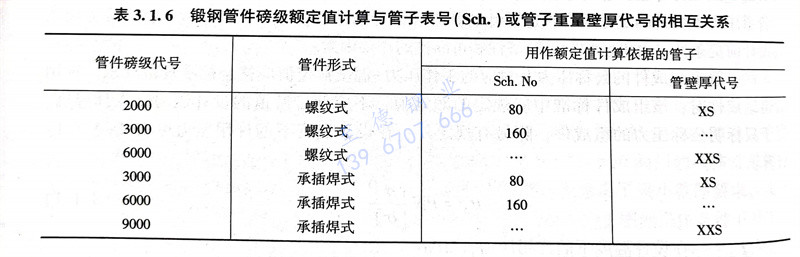

4. 以不銹鋼(gang)(gang)管壁(bi)(bi)厚(hou)系列(包括壁(bi)(bi)厚(hou)、表(biao)號或重量(liang)級別等表(biao)示方(fang)法(fa))和(he)額定磅級表(biao)示,但未規(gui)定壓力-溫度參數(shu)的標(biao)準管道(dao)組成件,其壓力-溫度參數(shu),應(ying)(ying)根(gen)據與其許(xu)用應(ying)(ying)力相同的材料的無縫鋼(gang)(gang)管減去附加裕量(liang)后的壁(bi)(bi)厚(hou)確定。如對焊(han)管件、國標(biao)鍛鋼(gang)(gang)管件和(he)ASMEB16.11鍛鋼(gang)(gang)管件。鍛鋼(gang)(gang)管件磅級額定值計算(suan)與管子表(biao)號(Sch.)或管子重量(liang)壁(bi)(bi)厚(hou)代號的相互(hu)關系見表(biao)3.1.6。
5. 壓(ya)(ya)(ya)(ya)力(li)-溫(wen)度(du)額定(ding)值(zhi)(zhi)的(de)(de)(de)(de)確定(ding),在ASME規(gui)(gui)范中(zhong)有(you)定(ding)義并(bing)提供有(you)計算公式,是(shi)(shi)依據(ju)實(shi)驗數據(ju)和(he)(he)安(an)全系(xi)數,根據(ju)不同材(cai)料的(de)(de)(de)(de)機械(xie)性(xing)能確定(ding)的(de)(de)(de)(de)一個(ge)“經驗公式”。HG的(de)(de)(de)(de)歐洲體(ti)系(xi)和(he)(he)美洲體(ti)系(xi)中(zhong),對于(yu)(yu)溫(wen)度(du)等(deng)級的(de)(de)(de)(de)下(xia)(xia)限分別是(shi)(shi)≤-20℃和(he)(he)≤38℃,并(bing)明確規(gui)(gui)定(ding),當應用的(de)(de)(de)(de)溫(wen)度(du)≤-20℃時(shi)其(qi)壓(ya)(ya)(ya)(ya)力(li)值(zhi)(zhi)按(an)-20℃取、≤38℃時(shi)按(an)38℃時(shi)取;而ASME B16.5和(he)(he)B16.47的(de)(de)(de)(de)溫(wen)度(du)等(deng)級下(xia)(xia)限是(shi)(shi)-29~38℃,也(ye)規(gui)(gui)定(ding),當應用的(de)(de)(de)(de)溫(wen)度(du)低于(yu)(yu)-29℃時(shi)其(qi)壓(ya)(ya)(ya)(ya)力(li)額定(ding)值(zhi)(zhi)應不大于(yu)(yu)-29℃時(shi)的(de)(de)(de)(de)額定(ding)值(zhi)(zhi)。二(er)者(zhe)有(you)差(cha)異也(ye)有(you)類似的(de)(de)(de)(de)地方。SH/T 3406也(ye)明確規(gui)(gui)定(ding),低于(yu)(yu)20℃的(de)(de)(de)(de)壓(ya)(ya)(ya)(ya)力(li)參數與20℃時(shi)相同;并(bing)明確規(gui)(gui)定(ding),工作溫(wen)度(du)指在壓(ya)(ya)(ya)(ya)力(li)作用下(xia)(xia)法蘭材(cai)料的(de)(de)(de)(de)溫(wen)度(du),可按(an)介質溫(wen)度(du)考慮(即并非指設計溫(wen)(wen)度(du))。SH標準還規定:PN≤2.0MPa的(de)(de)法蘭(lan)的(de)(de)工作(zuo)溫(wen)(wen)度(du)超(chao)過(guo)200℃和(he)PN≥5.0MPa的(de)(de)法蘭(lan)工作(zuo)溫(wen)(wen)度(du)超(chao)過(guo)400℃時,應避免(mian)法蘭(lan)承受溫(wen)(wen)度(du)劇變和(he)附加(jia)荷(he)載,否則可能降低法蘭(lan)密封性能。

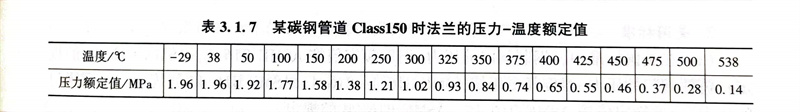

6. 在“管(guan)(guan)道材料選用及等(deng)級規定”文件內,一般需(xu)列出法(fa)蘭的(de)壓(ya)力-溫度(du)額定值,某碳鋼管(guan)(guan)道Class150時(shi)法(fa)蘭的(de)壓(ya)力-溫度(du)額定值見(jian)表(biao)3.1.7。
表中(zhong)數值(zhi)與(yu)ASME B16.5的(de)1.1組材料壓力(li)-溫度額定(ding)值(zhi)一(yi)致。
