奧氏體沉淀硬化不銹鋼固溶處理后的基體組織基本是奧氏體，在這種狀態下，進行冷拉、冷軋等冷加工，制成絲材、板材、帶材，然后再進行時效處理，使材料獲得一定的機械性能。這類鋼的熱處理工藝比較簡單，即固溶處理（A)并冷加工后時效處理（H).

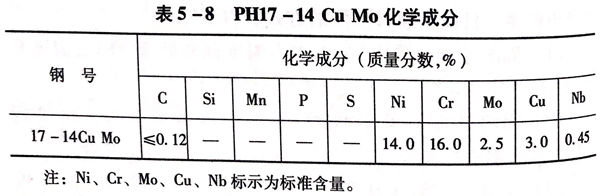

以PH17-14CuMo 為列(lie) ，化學(xue)成分見表 5-8 。
該鋼主要的沉淀(dian)強(qiang)化元素是銅和鈮。

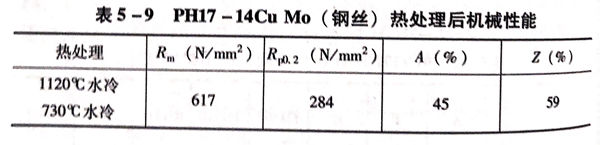

PH17-14CuMo材料固溶加熱溫度(du)為1120~1220℃,水冷(leng)；冷(leng)拉(la)絲后時(shi)效溫度(du)為730℃,冷(leng)。熱處理(li)后的(de)機械性(xing)能(neng)（實測值）見表5-9。
