KN-505添加劑直接加入(ru)到現在使用的(de)(de)瓦特鍍(du)(du)鎳液或氨基磺酸(suan)鹽(yan)鍍(du)(du)鎳液中使用，可得到良好(hao)的(de)(de)電鍍(du)(du)結合力和(he)光亮的(de)(de)鍍(du)(du)鎳層。


 不銹鋼表面用KN-505鍍鎳之后，也可以直接鍍金，減少工藝，效果良好。


1. 使用(yong)范圍


   KN-505鍍鎳既可以(yi)適(shi)(shi)(shi)用(yong)于(yu)(yu)掛鍍，也可以(yi)適(shi)(shi)(shi)用(yong)于(yu)(yu)滾鍍，也可以(yi)適(shi)(shi)(shi)用(yong)于(yu)(yu)連續鍍的(de)(de)高(gao)速鋼帶，除了適(shi)(shi)(shi)用(yong)于(yu)(yu)SUS304、305等其他SUS,也適(shi)(shi)(shi)用(yong)于(yu)(yu)接合(he)力難鍍的(de)(de)鈹青銅(tong)、磷青銅(tong)。


2. KN-505工(gong)藝流程


   脫(tuo)蠟→水(shui)洗(xi)(xi)→酸洗(xi)(xi)→水(shui)洗(xi)(xi)→KN-505鍍(du)鎳→水(shui)洗(xi)(xi)、→其他電鍍(du)→水(shui)洗(xi)(xi)→烘(hong)干→包裝(zhuang)。


 3. KN-505鍍鎳溶液成分(fen)及工藝條(tiao)件

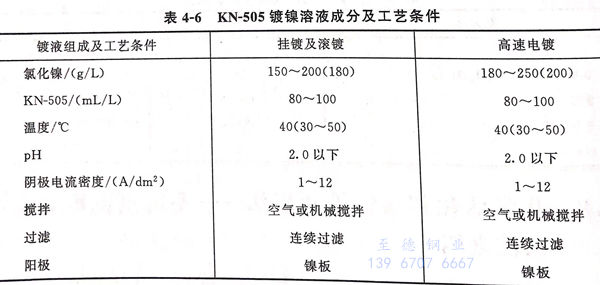

  KN-505鍍鎳溶液成分及工藝(yi)條件見表(biao)4-6。


表 6.jpg


4. 技術管理(li)與溶液(ye)維護


 ①. KN-505添加劑(ji)可直接加入現(xian)今的電鍍液里使(shi)用，但要得到高品質時，重新開缸是最佳方法。


 ②. KN-505添加(jia)劑添加(jia)100mL/L時(shi)較穩定(ding)，KN-505不足時(shi)，出現結(jie)合力不良，故(gu)要保持(chi)適量(liang)多一些，比規(gui)定(ding)量(liang)多（2倍）沒有(you)影響，但不經濟。


 ③. KN-505消耗(hao)量(liang)(liang)。400~500A/h時(shi)消耗(hao)量(liang)(liang)為10mL/L,即當電鍍(du)槽為100L時(shi)，在電流400A時(shi)，KN-505的消耗(hao)量(liang)(liang)為1000mL/h,即2500mL/(kA·h)（每千安·小(xiao)時(shi)消耗(hao)量(liang)(liang)為2.5L).


 ④. pH的(de)維(wei)護。使(shi)用時期內(nei)pH必須維(wei)持在(zai)2.0以下。在(zai)補充KN-505的(de)時期內(nei)pH不會(hui)有變化，如因混入多量的(de)水洗(xi)液(ye)時pH會(hui)上升(sheng)，是造成鍍層(ceng)結合力不良的(de)原因。


 ⑤. 鍍液進行活性(xing)炭過濾時有(you)20%的KN-505被(bei)吸收，故用活性(xing)炭過濾后要補充20%的KN-505添加劑，即添加KN-505 20mL/L。
