1. 堿(jian)性銅電刷鍍液(ye)的性質

  堿(jian)性銅電刷鍍液(ye)(ye)呈微堿(jian)性，pH為7~8,顯藍(lan)紫色。銅離子(zi)含量均為50g/L,20℃時相對密度為1.13,電導率為0.142 Ω-1·cm-1。工作通風要好，不要用手接(jie)觸鍍液(ye)(ye)。

2. 堿性銅電刷鍍新的(de)性質及(ji)用途(tu)

  堿性銅電(dian)刷鍍銅層(ceng)結晶致(zhi)密(mi)，結合力好多用作(zuo)過(guo)渡層(ceng)或中間層(ceng)、釬焊層(ceng)和導(dao)電(dian)層(ceng)，防滲碳(tan)和防氮化層(ceng)。

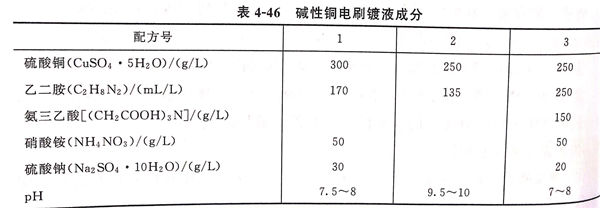

3. 堿(jian)性(xing)銅電刷鍍(du)液(ye)成分，見表4-46.

4. 堿性銅電刷(shua)鍍液的(de)配制

  以(yi)配方3為例，在1000mL燒(shao)杯中(zhong)加(jia)(jia)入硫(liu)(liu)酸(suan)銅(tong)250g,蒸(zheng)餾(liu)水250mL,加(jia)(jia)熱(re)攪(jiao)拌(ban)溶(rong)解(jie)(jie)，冷卻至(zhi)20℃,量(liang)取二(er)乙胺250mL,在攪(jiao)拌(ban)下緩慢滴入硫(liu)(liu)酸(suan)銅(tong)溶(rong)液(ye)，由于是放熱(re)反應，溫度(du)升(sheng)(sheng)高后(hou)要冷卻后(hou)再加(jia)(jia)。在500mL的燒(shao)杯中(zhong)，加(jia)(jia)入氨三乙酸(suan)150g,加(jia)(jia)蒸(zheng)餾(liu)水100mL,加(jia)(jia)入氫氧(yang)化(hua)鈉92g,攪(jiao)拌(ban)使兩者溶(rong)解(jie)(jie)，冷卻后(hou)加(jia)(jia)入硝酸(suan)銨50g,硫(liu)(liu)酸(suan)鈉20g,攪(jiao)拌(ban)溶(rong)解(jie)(jie)后(hou)加(jia)(jia)入硫(liu)(liu)酸(suan)銅(tong)乙二(er)胺溶(rong)液(ye)中(zhong)，冷卻后(hou)加(jia)(jia)入1000mL量(liang)筒或量(liang)瓶中(zhong)，加(jia)(jia)蒸(zheng)餾(liu)水稀釋至(zhi)刻度(du)，最后(hou)測量(liang)pH,低了(le)，加(jia)(jia)少(shao)許10%氫氧(yang)化(hua)鈉溶(rong)液(ye)以(yi)便升(sheng)(sheng)高pH;高了(le)，加(jia)(jia)少(shao)許10%硫(liu)(liu)酸(suan)溶(rong)液(ye)以(yi)便降(jiang)低pH。

5. 操作方法(fa)及工藝(yi)規范(fan)

 耗電系數：0.18A·h/(d㎡2·μm),在循環(huan)使(shi)用過程中耗電系數不變；

 工作電壓：6~15V;

 接(jie)電方式：按正(zheng)極(ji)(ji)(ji)性連接(jie)，工件接(jie)負極(ji)(ji)(ji)，鍍筆接(jie)正(zheng)極(ji)(ji)(ji)；

 陰陽極相(xiang)對(dui)運動速率：10~30m/min;

 使用溫度：20~50℃;

 在循環使用過程中(zhong)，銅離子(zi)濃度在剩余溶液(ye)中(zhong)增加，堿銅刷鍍液(ye)屬富集鍍液(ye)。

 沉積速(su)率(lv)：12.8μm/min;

 鍍層最大(da)厚度：一般為(wei)0.02~0.03mm.
