不銹鋼化學著黑色膜性能測試流程如下:


1. 測試方法(fa)


 a. 結合力


  用紙(zhi)巾、濾紙(zhi)或(huo)脫脂棉擦拭(shi),除去表面油污,直到擦干(gan)凈為止(zhi),然(ran)后用濾紙(zhi)用中等力(li)度來回擦拭(shi),直到出(chu)現灰白色為止(zhi),記(ji)下擦拭(shi)次數。


 b. 耐(nai)腐(fu)蝕性實(shi)驗


   ①. 硫(liu)酸(suan)銅點滴(di)實驗: 用3%的硫(liu)酸(suan)銅點滴(di),觀察出現淺棕色的時間。


   ②. 三氯化鐵實(shi)驗: 用(yong)10%三氯化鐵點滴,觀察出現小孔的時間(jian)。


 c. 孔隙率


  采用貼濾紙(zhi)法測(ce)定。將(jiang)檢(jian)測(ce)試劑浸于單位面積(ji)濾紙(zhi)上,將(jiang)濾紙(zhi)緊貼在被測(ce)發黑膜(未浸油)表(biao)面上,10min統計濾紙(zhi)上藍色(se)斑點(dian)的數目。檢(jian)測(ce)試劑為鐵(tie)氰化(hua)鉀(jia)10g/L,氯(lv)化(hua)銨60g/L。



2. 檢測結(jie)果

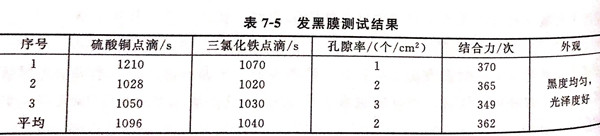

 檢(jian)測(ce)結果見(jian)表(biao)7-5發黑膜測(ce)試(shi)結果。

表 5.jpg


 從表7-5可見,膜層黑度均勻,光澤度好(hao),與基體之間的結(jie)合力良好(hao),孔隙(xi)率很小,耐(nai)蝕(shi)性很好(hao)。


3.  膜層AFM圖觀察


 應用掃描探針顯微鏡觀察發黑膜(mo)層(ceng)表(biao)面(mian)形(xing)貌:發黑膜(mo)表(biao)面(mian)比(bi)較均勻且平整,微觀不平整度(du)約(yue)為20nm,呈胞狀沉積而成,胞的表(biao)面(mian)不光滑(hua),其(qi)大小約(yue)為0.5μm,決(jue)定了(le)膜(mo)層(ceng)具有良好的耐蝕性能(neng)。胞與胞之(zhi)間有線條狀凹槽,是其(qi)性能(neng)不夠完善(shan)的原因。
