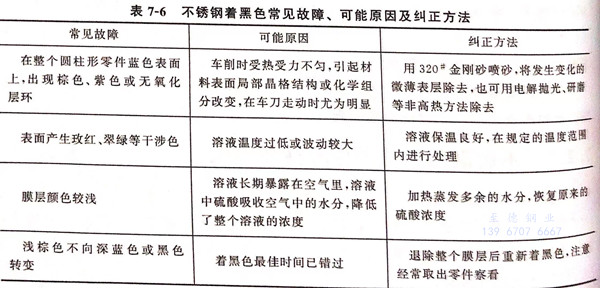

不銹鋼(gang)化學著黑色常見故障、可(ke)能原因及糾正(zheng)方法見表(biao) 7-6

不銹鋼化學著(zhu)黑色(se)廢(fei)液再(zai)生利用主(zhu)要有以下(xia)幾點

1. 再生方(fang)法原理

 將已失去氧化能力的化學著黑色溶液稀釋5~10倍，使其所含結晶固體溶解，對稀釋液進行化學分析。令重鉻酸鉀含量稀釋在30~40g/L之間，此時三價鉻（Cr₂O₃)的含量也往往有30~40g/L之多。這種三價鉻的嚴重超量是使發黑液失去發黑能力的癥結所在，要恢復溶液的發黑能力，關鍵是除去過量的三價鉻，其他雜質，如鐵、鎳等的含量相對來看不很高，僅有幾克的量，不是影響著黑的主要因素。除去三價鉻的方法采取高錳酸鉀氧化法，使三價鉻氧化為六價鉻的重鉻酸鉀。其反應式如下：

  Cr₂(SO₄)₃+2KMnO₄+5H₂O = 2MnO(OH)₂↓+K₂Cr₂O₇+3H₂SO₄

 在上式中，無可溶性副產物產生，引人的高錳酸鉀（KMnO₄)被還原成亞錳酸［MnO(OH)₂],系棕黑色沉淀物，溶解度極低，很容易過濾除去。反應前三價鉻在溶液中呈硫酸鉻［Cr₂(SO₄)₃]存在，從上式可知，1g高錳酸鉀約可氧化1.28g硫酸鉻（或0.5g Cr₂O₃計）。反應后轉變為重鉻酸鉀，并產生硫酸，均是溶液有效成分。

2. 著黑液再生步(bu)驟

 將稀釋(shi)的(de)(de)廢(fei)液(ye)(ye)加熱至80~90℃,然后(hou)加入計算(suan)量(liang)好(hao)的(de)(de)熱的(de)(de)濃(nong)的(de)(de)高(gao)錳酸(suan)(suan)鉀溶液(ye)(ye)至廢(fei)液(ye)(ye)中，充分(fen)攪(jiao)拌并煮沸0.5~1小時，使(shi)之充分(fen)反(fan)應，然后(hou)冷卻靜置1~2晝(zhou)夜，過濾除去亞錳酸(suan)(suan)沉淀。取清液(ye)(ye)進行化學分(fen)析(xi)，再(zai)濃(nong)縮再(zai)生液(ye)(ye)，可使(shi)再(zai)生重鉻酸(suan)(suan)鉀達到標準(zhun)含量(liang)，再(zai)補(bu)充硫酸(suan)(suan)至標準(zhun)含量(liang)，即可試生產(chan)。

3. 再生效(xiao)果(guo)

 經過再生的(de)溶液，硫酸(suan)和重鉻酸(suan)鉀均達標后，經試驗，除氧化時間比過去稍長外(wai)，零件發黑(hei)(hei)的(de)黑(hei)(hei)度與新液十分接(jie)近。這證明(ming)著(zhu)色溶液已(yi)基本恢(hui)復(fu)了著(zhu)黑(hei)(hei)色的(de)能力，可以(yi)投入應(ying)用。
