不銹鋼電解著黑色的工藝特點主要分為以下兩點:

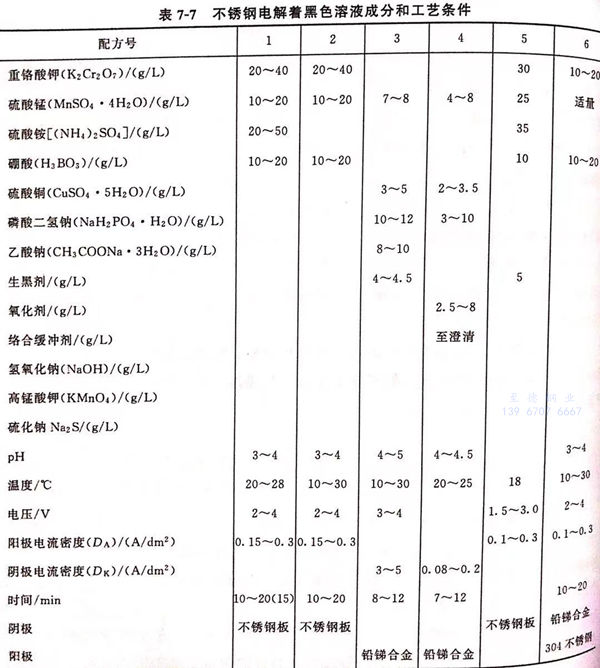

一、配(pei)方1、配(pei)方2(見(jian)表7-7)著黑色的工藝特(te)點
(1) 形成的膜層厚,呈(cheng)深黑色,零(ling)件(jian)光(guang)潔度(du)表面上的膜層呈(cheng)烏黑光(guang)亮。
(2) 著(zhu)黑色膜層(ceng)具有(you)一定(ding)的防護裝(zhuang)飾性(xing)(xing),在25℃的10%鹽酸(suan)溶液中浸泡5min,膜層(ceng)無顏色變化(hua),無脫落現象,表(biao)明耐蝕(shi)性(xing)(xing)好(hao)。耐蝕(shi)性(xing)(xing)能(neng)優于鋼鐵發(fa)藍膜層(ceng)。
(3) 形成的膜(mo)層的硬度較高,比銅(tong)、鋁、鎂、鋼(gang)上的氧化膜(mo)要高。
(4) 著(zhu)色后不影響零件的精度(du),若經(jing)多次返修,仍能(neng)保持其原表面狀態,光潔度(du)不降(jiang)低(di)。
(5) 電解(jie)著黑色(se),發黑速率快,得到(dao)的(de)黑膜色(se)澤均勻(yun),富有彈性,又有一定(ding)的(de)耐磨(mo)性。
(6) 適用于(yu)鐵素體和各類不銹鋼的表面著黑色,具(ju)有使用價值。
二(er)、配(pei)方3、配(pei)方4(見表(biao)7-7)著黑色的工藝特點(dian)
(1) 不(bu)含六價鉻(ge)鹽,有利于環境保護(hu)。
(2) 屬陰極電解著色,對(dui)各種(zhong)不銹鋼都適用。
(3) 該工藝可在常溫(wen)(15~35℃)下進行,發(fa)黑速率快,一般只(zhi)需10分鐘。
(4) 溶液(ye)穩定性好,配方3溶液(ye)在使(shi)用過程(cheng)中可不需(xu)作任(ren)何調整一直使(shi)用到失效(xiao)。其消耗量(liang)為每(mei)(mei)升溶液(ye)可作不銹鋼(gang)發黑面(mian)積(ji)0.4~0.5㎡,原(yuan)料成本每(mei)(mei)升約0.5元(yuan)。
(5) 操作工(gong)藝簡單(dan)、方便,質量穩定,若發黑(hei)過(guo)程中取出觀察,覺得黑(hei)度不(bu)夠,可繼續(xu)浸入發黑(hei)液中通電數(shu)分鐘(zhong)即可,如果認為質量不(bu)合格,可將(jiang)工(gong)件浸入活(huo)化液(硝酸(suan)15%~20%,氫氟酸(suan)20%~22%,水60%~67%)中數(shu)秒鐘(zhong),退(tui)去發黑(hei)膜,水洗后(hou)重新進行不(bu)銹鋼(gang)發黑(hei)處理。
(6) 發黑膜(mo)耐(nai)磨(mo)性好,經(jing)濾紙(zhi)或(huo)白皮紙(zhi)用力擦拭200次也無脫黑現(xian)象,經(jing)后處理后,膜(mo)層(ceng)能長期(qi)保持光亮的(de)深黑色。
