不銹(xiu)鋼化(hua)學(xue)著色溶液配方 9 (見表8-9)的說明

本配方由福建師范大學(xue)化學(xue)系 張碧泉、盧兆忠、劉祖濱、張如勝(sheng)、林(lin)志鵬、蔡濱娜、吳響妹(mei)、沈華(hua)建、范愛(ai)玉(yu)等人提出。

1. 添加劑(ji)Z-1的影響

 在著色液(ye)中加入添(tian)加劑Z-1,能使(shi)不銹(xiu)鋼試樣著色后的(de)顏色光亮鮮(xian)艷。

2. 試(shi)樣

 304不銹鋼(gang)

3. 不銹鋼著(zhu)色電位-時間曲線(xian)

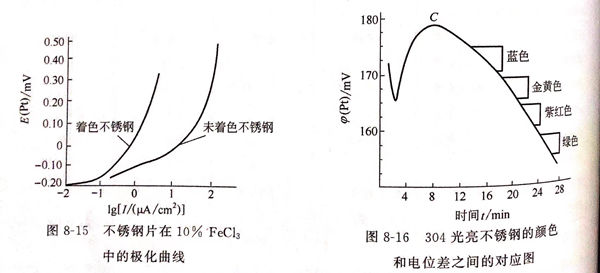

 由圖8-16可(ke)見，C為起色(se)(se)(se)(se)電(dian)(dian)位(wei)(wei)，開始出現黑色(se)(se)(se)(se)斑痕，已(yi)形成一(yi)層引起光干(gan)涉的氧化(hua)膜(mo)，此后電(dian)(dian)位(wei)(wei)繼續(xu)下(xia)降，試(shi)件依次(ci)出現藍(lan)色(se)(se)(se)(se)→金黃色(se)(se)(se)(se)→紫紅色(se)(se)(se)(se)→黃綠色(se)(se)(se)(se)。起色(se)(se)(se)(se)電(dian)(dian)位(wei)(wei)和各種顏色(se)(se)(se)(se)所(suo)對(dui)應(ying)的電(dian)(dian)位(wei)(wei)差值稱著色(se)(se)(se)(se)電(dian)(dian)位(wei)(wei)差，控制電(dian)(dian)位(wei)(wei)差即可(ke)控制氧化(hua)膜(mo)的厚度(du)，也即可(ke)控制膜(mo)的色(se)(se)(se)(se)彩。

4. 攪拌的影響

在著(zhu)色過程中，著(zhu)色液的(de)組成(cheng)和(he)溫度并不完全(quan)均勻(yun)，必(bi)須進行攪(jiao)(jiao)(jiao)拌(ban)和(he)及時調整著(zhu)色液的(de)組成(cheng)，攪(jiao)(jiao)(jiao)拌(ban)所得顏色的(de)均勻(yun)性比不攪(jiao)(jiao)(jiao)拌(ban)好。

5. 后(hou)處(chu)理(li)的影響

①. 固膜(mo)處理

鉻酐（CrO₃)  240~250g/L  、陰極電流密度（DK)  0.5~1A/d㎡  、亞硒酸（H₂SeO₃)  2.4~2.6g/L  、時間  10~15min  、溫度  50℃ 。

電(dian)解固膜(mo)(mo)處理(li)能使氧(yang)化膜(mo)(mo)加厚，使顏(yan)色變深(shen)，在(zai)接(jie)近該顏(yan)色的電(dian)位(wei)差時，可提前(qian)從槽(cao)中取出試(shi)樣，經固膜(mo)(mo)處理(li)后達(da)到所需的顏(yan)色。

②. 封閉處(chu)理

硅酸鈉（Na₂SiO₃)  2%  、溫度  ＞80℃ 、表面活性劑  0.5%  、時間  10min 。

封閉(bi)處(chu)理(li)(li)可使多孔膜(mo)的耐磨性進一步提高。對于一般(ban)防腐不(bu)銹鋼，使工藝簡(jian)單化，也可不(bu)經固膜(mo)處(chu)理(li)(li)而直(zhi)接進行封閉(bi)處(chu)理(li)(li)。

6. 著色膜的抗蝕性

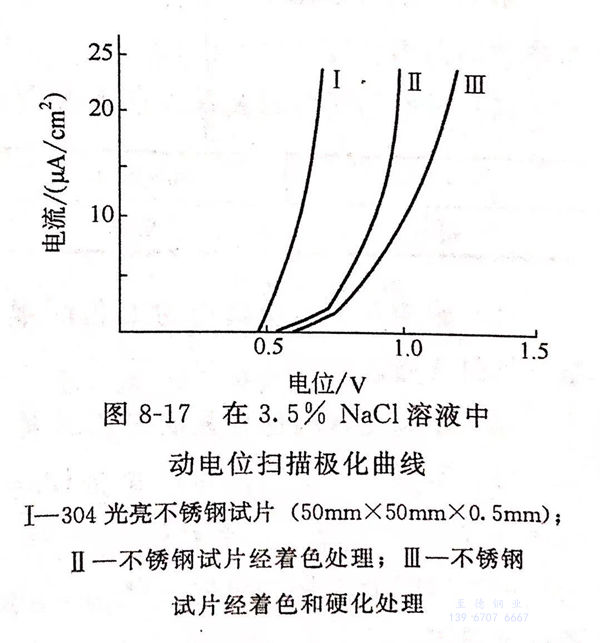

 圖(tu)8-17 是在(zai)3.5%氯化鈉（NaCl)溶液中動電位(wei)掃描極化曲線(xian)(xian)(xian)。由圖(tu)8-17可(ke)見，曲線(xian)(xian)(xian)I為(wei)未(wei)著(zhu)色(se)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)點蝕擊穿電位(wei)，在(zai)500mV左右，曲線(xian)(xian)(xian)II為(wei)經著(zhu)色(se)不(bu)銹(xiu)鋼(gang)(gang)，在(zai)500~800mV之間，曲線(xian)(xian)(xian)皿(min)為(wei)經過(guo)固膜(mo)(mo)處(chu)理(li)后，在(zai)500~1000mV之間。被擊穿電位(wei)越高，不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)抗(kang)(kang)點蝕能(neng)力(li)越強，可(ke)見，著(zhu)色(se)不(bu)銹(xiu)鋼(gang)(gang)比未(wei)著(zhu)色(se)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)抗(kang)(kang)蝕性優良，經過(guo)著(zhu)色(se)膜(mo)(mo)固膜(mo)(mo)處(chu)理(li)后，其(qi)抗(kang)(kang)蝕性能(neng)又得(de)到提(ti)高。

7. 著色膜的(de)耐鹽水腐蝕實驗

在(zai)5%氯化鈉（NaCl)溶液中連續(xu)浸(jin)漬3000h,著(zhu)色膜(mo)經(jing)過固膜(mo)和封閉(bi)處理后的不銹(xiu)鋼未(wei)變化，保持原光澤表(biao)面。而未(wei)著(zhu)色不銹(xiu)鋼片(pian)在(zai)與空(kong)氣(qi)接(jie)觸處有銹(xiu)斑出現，說明著(zhu)色膜(mo)經(jing)固膜(mo)和封閉(bi)后抗蝕性得(de)到(dao)提高。
