在滾板機上進行滾彎成型，以用平板坯料滾制柱面形工件為主。通過采用適當的工藝措施和必要的裝備，還可以滾制錐形面工件和滾彎型鋼。


 鋼板滾卷成(cheng)型由預彎（壓頭）、對(dui)中、滾卷三個(ge)步驟組成(cheng)。


1. 預彎曲


 由(you)圖(tu)可以看出，只有鋼(gang)板與上輥接觸的部分才能得到彎(wan)曲(qu)變形，所以鋼(gang)板的兩(liang)端各(ge)有一段不發生彎(wan)曲(qu)，這段長度被稱為直邊。

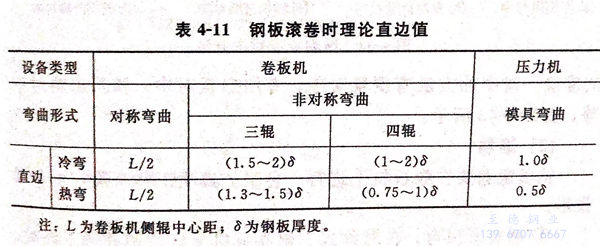

 直邊(bian)(bian)的(de)長短與滾板機的(de)彎曲(qu)(qu)(qu)形式有關，鋼板彎曲(qu)(qu)(qu)時的(de)理論(lun)直邊(bian)(bian)長度，見(jian)表4-11。實際(ji)直邊(bian)(bian)常(chang)常(chang)要比理論(lun)值(zhi)大(da)，一般(ban)對稱(cheng)彎曲(qu)(qu)(qu)直邊(bian)(bian)為(wei)（6~20)δ(δ為(wei)板厚），非對稱(cheng)彎曲(qu)(qu)(qu)直邊(bian)(bian)為(wei)對稱(cheng)彎曲(qu)(qu)(qu)的(de)1/10~1/6。


表 11.jpg


 預彎曲成(cheng)型的特點如下(xia)：

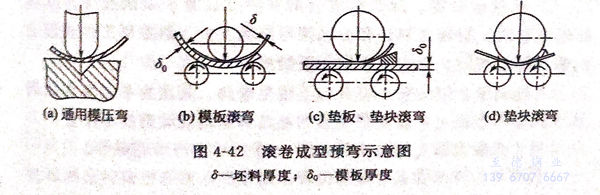

 ①. 在(zai)壓力機上用通用模具進行多次(ci)壓彎(wan)(wan)(wan)預(yu)彎(wan)(wan)(wan)曲成型，如圖4-42(a)所(suo)示，此方法(fa)適用于各種厚度(du)鋼板的預(yu)彎(wan)(wan)(wan)。


 ②. 在三輥卷板機上用模板預彎(wan)成型(xing)，如(ru)圖4-42(b)所示，此種方法適(shi)用于8≤8./2;8≤24mm,并(bing)不(bu)超過(guo)設備能力的60%.


 ③. 在三輥(gun)卷板機上(shang)用(yong)墊板、墊塊預彎，如圖4-42(c)所示。此(ci)種方法(fa)適用(yong)于8≤8./2;8≤24mm,并不超(chao)過設備能力的(de)60%.


 ④. 在三輥卷(juan)板機上用墊塊預彎(wan)，如圖4-42(d)所(suo)示。這(zhe)種方法適用于薄(bo)板，但操(cao)作較復雜，一(yi)般很少使用。


圖 42.jpg



2. 對中

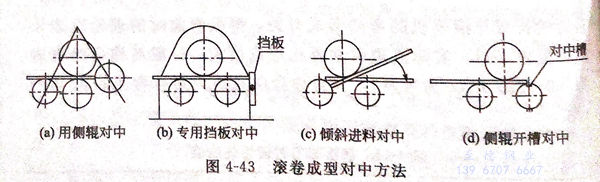

  對(dui)中(zhong)(zhong)的目的是(shi)使工件(jian)不(bu)發生扭斜和錯邊(bian)，保證(zheng)成型后幾何形狀的準(zhun)確。對(dui)中(zhong)(zhong)的方法有側輥(gun)對(dui)中(zhong)(zhong)、專(zhuan)用擋板(ban)對(dui)中(zhong)(zhong)、傾斜進料對(dui)中(zhong)(zhong)等，如圖4-43所示。


圖 43.jpg



3. 滾卷(juan)


  鋼(gang)板(ban)(ban)滾(gun)卷要(yao)在(zai)卷板(ban)(ban)機上進行(xing)。卷制的典(dian)型工件(jian)有圓柱(zhu)形和(he)圓錐形。


 ①. 圓柱形滾彎(wan)

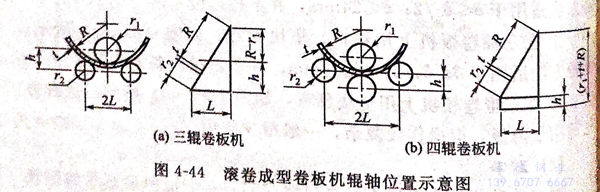

  在(zai)對稱式三(san)輥(gun)卷板(ban)機(ji)上滾彎圓柱(zhu)形工件時(shi)，按已知彎曲半徑，通過控制上輥(gun)的(de)高低和(he)下輥(gun)間的(de)距(ju)離，可(ke)以得到終止(zhi)彎時(shi)上輥(gun)的(de)位置，如圖4-44(a)所示。


圖 44.jpg


  在四(si)輥(gun)卷板機上(shang)滾卷圓柱(zhu)形工件時，側(ce)輥(gun)終止(zhi)彎(wan)時上(shang)輥(gun)的位置，如圖4-44(b)所示。


 ②. 圓(yuan)錐形(xing)滾卷(juan)


  圓錐(zhui)(zhui)形滾卷的常用方法(fa)有小口(kou)減(jian)速(su)(su)法(fa)、雙速(su)(su)四輥(gun)滾卷法(fa)、旋轉(zhuan)送料法(fa)和分(fen)區(qu)滾彎法(fa)等。由(you)于圓錐(zhui)(zhui)形工(gong)件表面上的曲率都(dou)不(bu)相同。為此，采取如下(xia)措施。

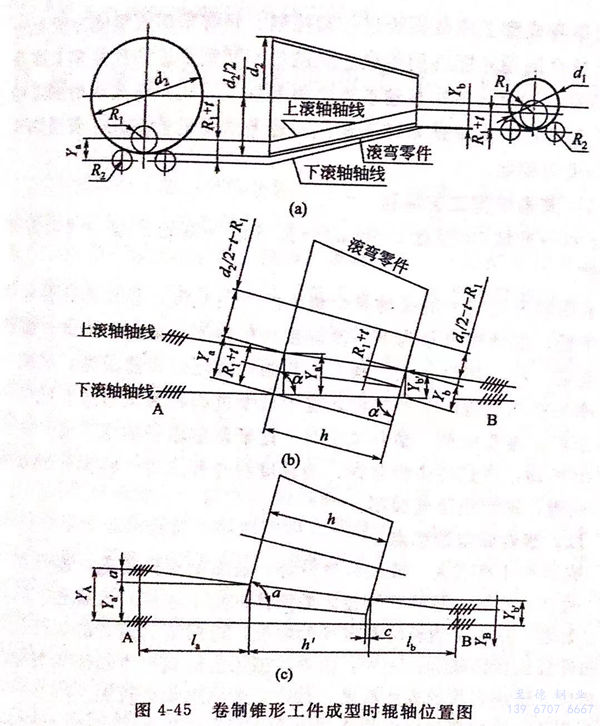

  首先調(diao)節上(shang)(shang)輥(gun)位置，使其(qi)與下輥(gun)呈傾(qing)斜。其(qi)次為了上(shang)(shang)輥(gun)能始終壓在圓錐(zhui)形(xing)表面(mian)上(shang)(shang)，應使圓錐(zhui)形(xing)的粗端和細端滾動速度(du)(du)不同。對(dui)于(yu)錐(zhui)度(du)(du)大的工(gong)件，按照(zhao)如(ru)圖4-45所示(shi)進行滾卷成型。


圖 45.jpg


  圓(yuan)錐形(xing)工件滾(gun)卷成(cheng)型時(shi)易出現(xian)扭曲(qu)變(bian)形(xing)。消除扭曲(qu)變(bian)形(xing)的(de)最為可靠的(de)辦法是上輥合理傾斜(xie)、下(xia)輥平行，在(zai)滾(gun)卷過程中毛坯采用分段重疊(die)滾(gun)卷成(cheng)型。
