柔(rou)性(xing)石(shi)墨金屬(shu)波(bo)(bo)齒復合(he)(he)(he)墊片(pian)(pian)是由柔(rou)性(xing)石(shi)墨做成的(de)金屬(shu)波(bo)(bo)齒復合(he)(he)(he)墊片(pian)(pian)是在機械(xie)加工成波(bo)(bo)齒狀的(de)金屬(shu)板兩面覆蓋上(shang)柔(rou)性(xing)石(shi)墨的(de)一種復合(he)(he)(he)墊片(pian)(pian)。這種墊片(pian)(pian)既有金屬(shu)的(de)強(qiang)度(du)，又有波(bo)(bo)紋彈性(xing)的(de)特點，最(zui)高使(shi)用(yong)(yong)溫度(du)可達到650℃左右；適用(yong)(yong)公稱壓(ya)力(li)用(yong)(yong)PN標記的(de)香蕉視頻app連接:法蘭用(yong)墊片尺寸的(de)最高壓(ya)(ya)力可達(da)(da)250bar;適用(yong)公稱壓(ya)(ya)力用(yong)Class標記的(de)法蘭用(yong)墊片尺寸的(de)最高壓(ya)(ya)力可達(da)(da)到(dao)1500磅級（PN260bar).此種墊片通常用(yong)于突面、凹凸面及榫槽面帶頸對(dui)焊(han)鋼(gang)制管法蘭、壓(ya)(ya)力容器法蘭、香蕉視頻app連接:閥門及換熱器等管道(dao)和(he)設備(bei)的密封。

一、型式及代號

1. 型(xing)式

  柔性石墨金屬波齒復(fu)合(he)墊片，按結構(gou)的不同可分為(wei)基本型(xing)、帶定位環型(xing)及(ji)帶定位耳型(xing)3種型(xing)式。

 a. 基本型(xing)

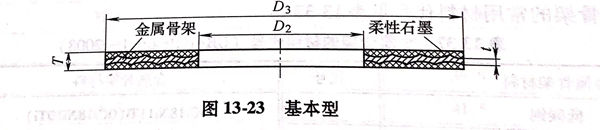

 基本型(xing)柔性石(shi)墨金屬波齒復合墊片適用于榫槽面(mian)和凹凸(tu)面(mian)法蘭，其結(jie)構型(xing)式如(ru)圖13-23所示。

 b. 帶定位環型

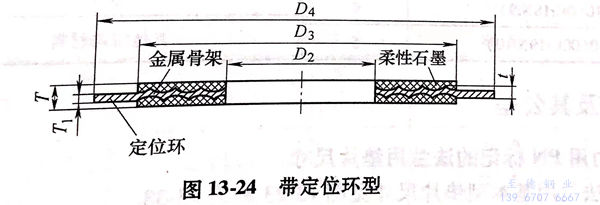

帶定位環型柔(rou)性石墨金屬波齒復(fu)合(he)墊片(pian)適用于全平面和突面密封面法蘭(lan)，其結構型式(shi)如(ru)圖13-24所示。

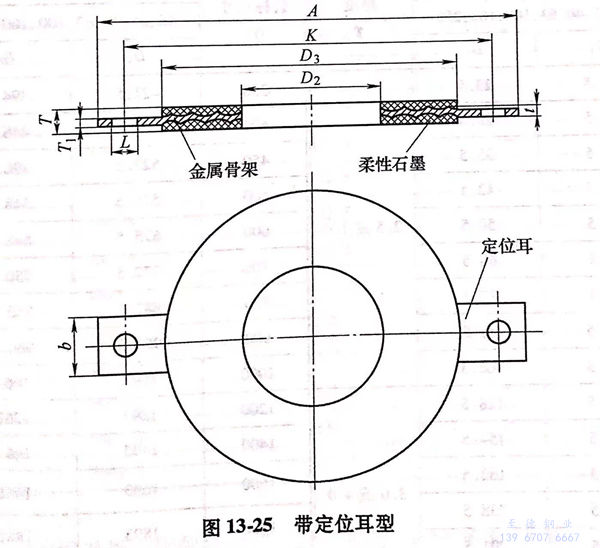

 c. 帶定位耳型

 帶定位耳型(xing)柔性石墨金屬波齒復合墊片適用于全平面和突面密封面法(fa)蘭(lan)，其結構型(xing)式(shi)如(ru)圖13-25所示(shi)。

2. 代號(hao)

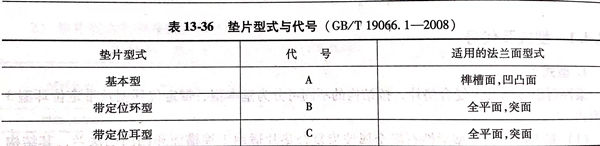

 a.  墊片的型式代號(hao)見(jian)表 13-36。

 b. 金(jin)屬骨架的常用材料代號見表 13-37。

二、尺寸及公(gong)差

1. 公稱壓力(li)用(yong) PN 標記(ji)的法蘭用(yong)墊片(pian)尺寸

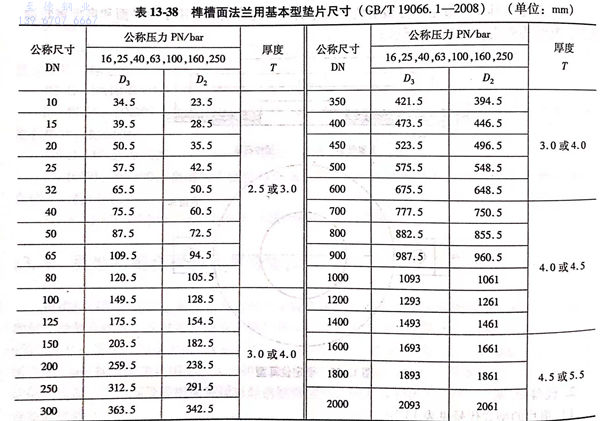

a. 榫(sun)槽(cao)面法蘭用基(ji)本(ben)型墊片尺(chi)寸見圖 13-23 和 表 13-38。

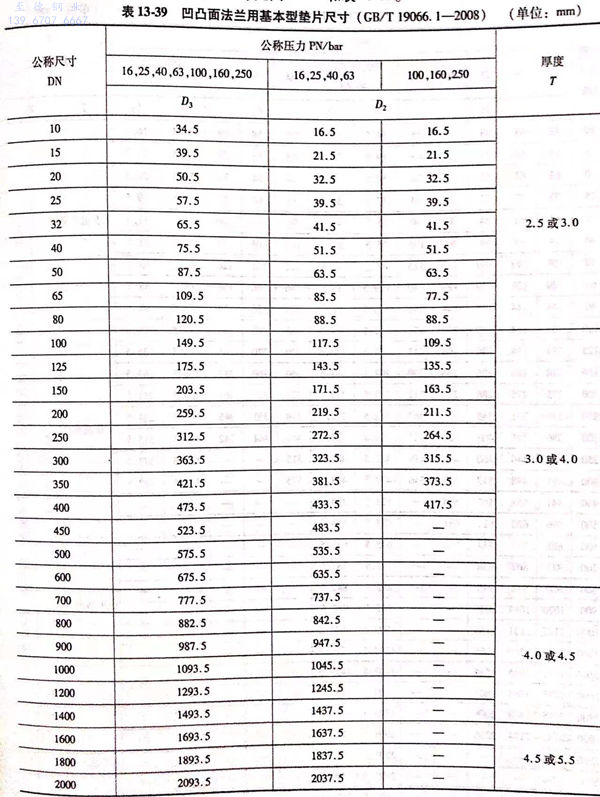

b. 凹凸面法蘭用基本型墊片尺寸見(jian)圖 13-23 和 表 13-39。

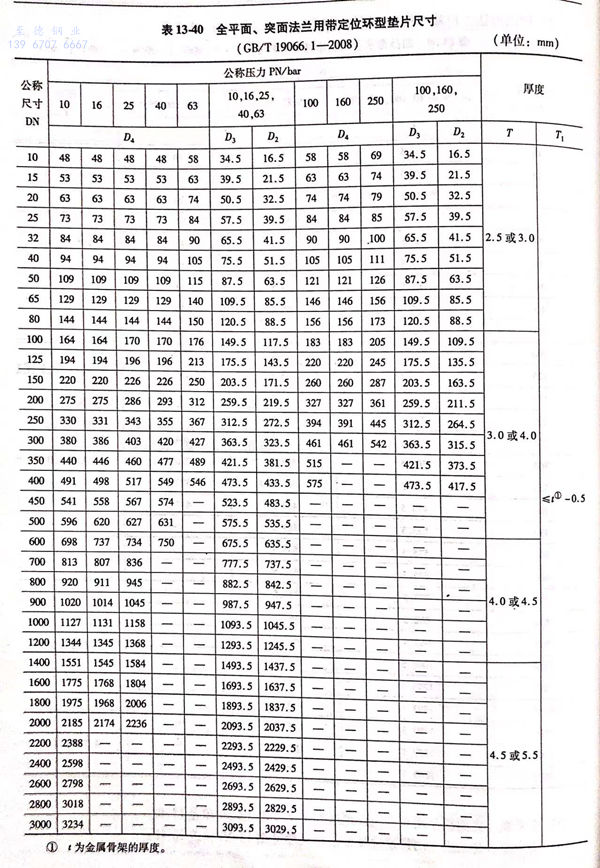

c. 全平面、突面法蘭用帶定位環型墊(dian)片尺寸見圖 13-24 和(he) 表 13-40。

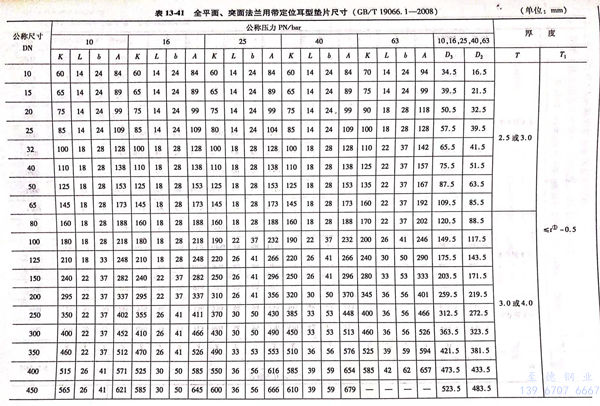

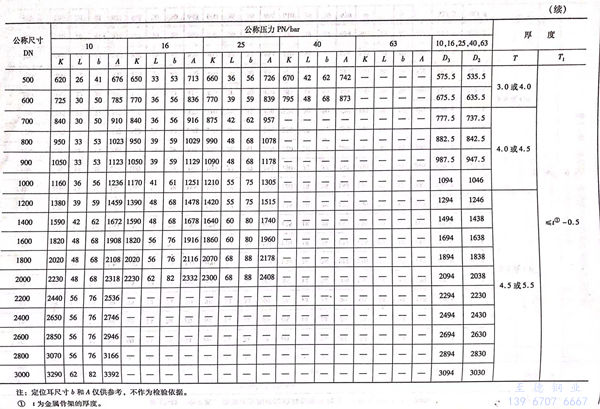

d. 全平面、突面法蘭用帶(dai)定位(wei)耳環(huan)型墊片尺(chi)寸見(jian)圖 13-25 和 表 13-41。

2. 公稱(cheng)壓力用 Class 標記的法蘭用墊片(pian)尺(chi)寸(cun)

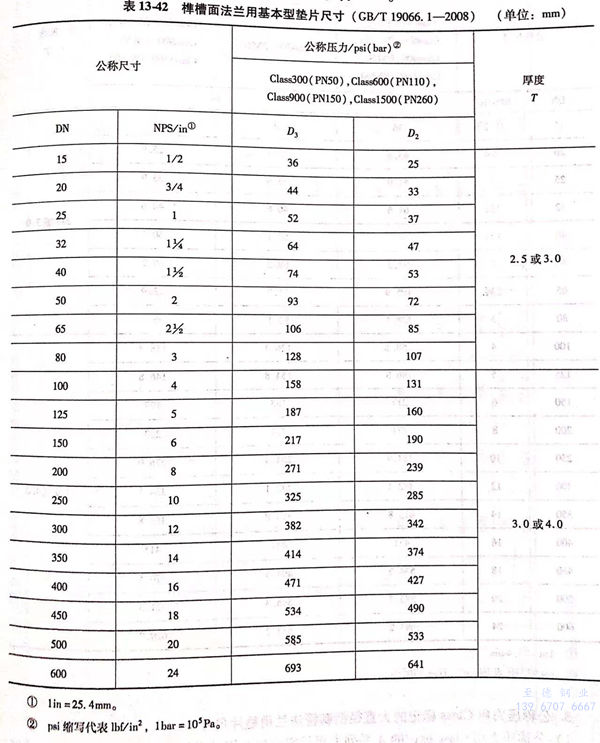

a. 榫槽(cao)面法蘭(lan)用(yong)基(ji)本型(xing)墊片尺寸(cun)見圖 13-23 和 表 13-42。

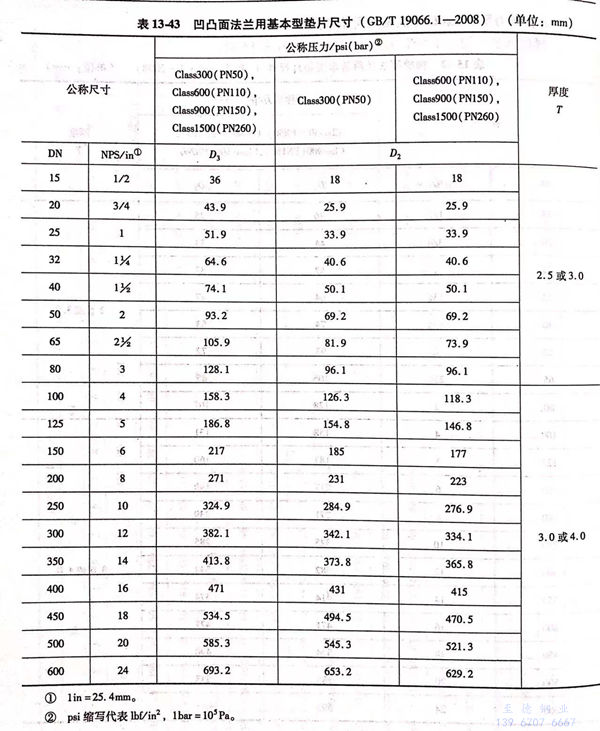

b. 凹凸(tu)面(mian)法(fa)蘭用基本型墊片(pian)尺寸見(jian)圖 13-23 和 表 13-43。

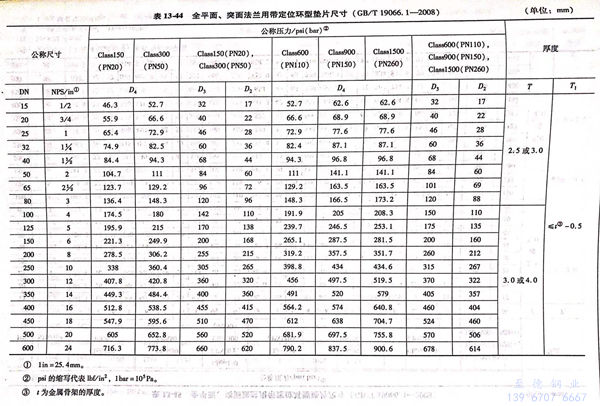

c. 全平面、突面法(fa)蘭用帶定位環型(xing)墊片尺寸見圖 13-24 和(he) 表(biao) 13-44。

d. 全平面(mian)、突面(mian)法蘭(lan)用帶定位耳環型(xing)墊(dian)片尺寸見(jian)圖 13-25 和(he) 表 13-45。

3. 公稱壓力用(yong)Class 標記的(de)大直徑鋼制管法蘭用(yong)墊片尺(chi)寸

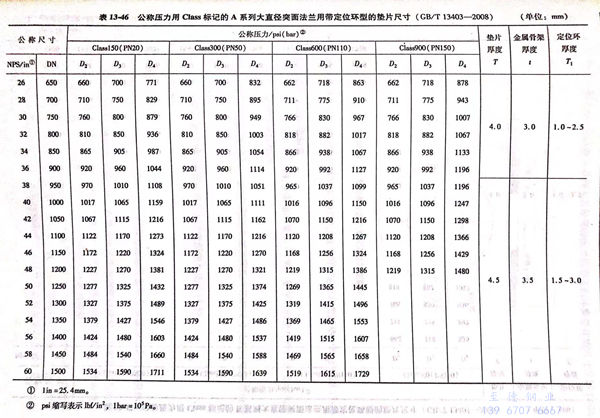

a. 公稱壓力用Class 標記的(de)A系列大直徑突面法(fa)蘭(lan)用帶定(ding)位環型的(de)墊片尺寸見圖13-24和表13-46。

b. 公(gong)稱壓力用(yong)Class 標記的B系(xi)列(lie)大(da)直(zhi)徑突面法蘭用(yong)帶(dai)定位環型墊(dian)片尺寸見圖13-24和表13-47。

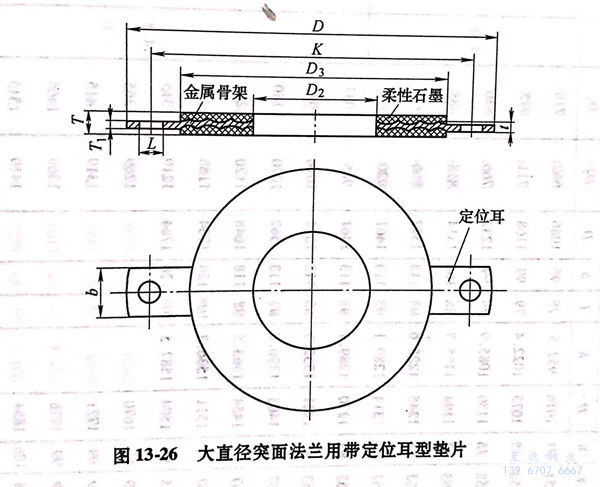

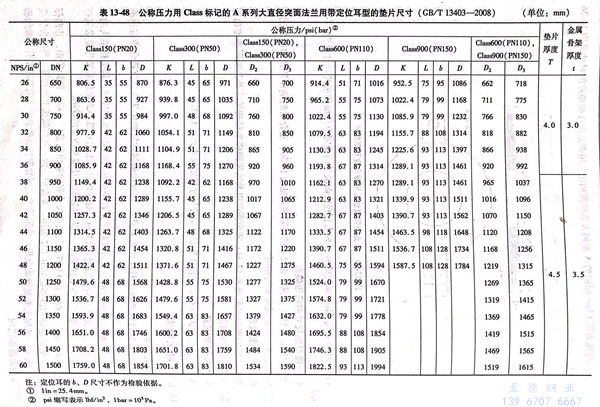

c. 公稱壓力用Class 標記的A系列大直(zhi)徑突面法(fa)蘭用帶定位(wei)耳型墊片(pian)的尺寸見圖13-26和表13-48.

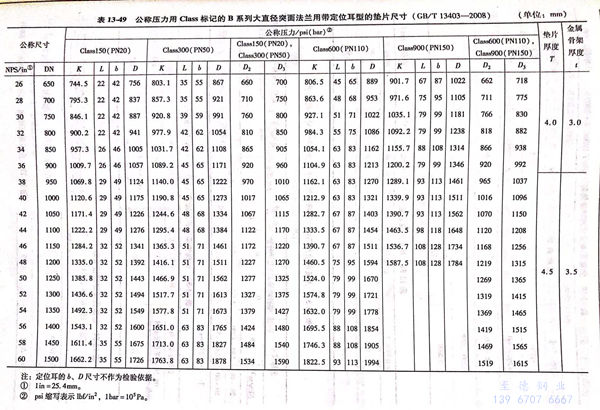

d. 公稱壓力用(yong)(yong)Class標記的(de)(de)B系(xi)列大直徑(jing)突面法用(yong)(yong)帶定位耳型的(de)(de)墊片尺寸見(jian)圖13-26和表13-49。

4. 金屬(shu)骨(gu)架尺寸的極限偏差

金屬(shu)波齒復合墊片(pian)(pian)金屬(shu)骨架尺寸的極(ji)限(xian)偏差(cha)見表13-50.復合后的墊片(pian)(pian)外徑和密封元件(jian)寬度的極(ji)限(xian)偏差(cha)與金屬(shu)骨架的相同(tong)。

5. 墊片厚度公差

墊(dian)片厚度的極(ji)(ji)限偏差(cha)見表13-51;波(bo)齒深度以及波(bo)齒圓弧(hu)半(ban)徑(jing)的尺寸及其極(ji)(ji)限偏差(cha)由制造廠(chang)（商）進行確定。

6. 尺寸極限(xian)偏(pian)差

大直徑(jing)法蘭用柔性石(shi)墨金屬(shu)波齒復合(he)墊片(pian)尺寸極限偏(pian)差見表13-52.

三、技術要求

1. 金屬(shu)骨架

a. 金屬(shu)骨架(jia)材料及硬度要(yao)求見表13-53.材料的(de)機械性能和(he)化學(xue)成(cheng)分應符合(he)相應標(biao)準的(de)規定(ding)。

b. 金屬(shu)骨架一般使(shi)用(yong)整張金屬(shu)板制(zhi)作，若受材料寬度(du)限制(zhi)需拼(pin)(pin)接(jie)時，其(qi)拼(pin)(pin)接(jie)接(jie)頭(tou)的數(shu)量(liang)應(ying)有所(suo)限制(zhi)。拼(pin)(pin)接(jie)接(jie)頭(tou)的數(shu)量(liang)見表(biao)13-54.對接(jie)切(qie)口(kou)應(ying)采(cai)用(yong)氬弧焊(han)或電焊(han)對接(jie)焊(han)縫必須打磨與母材齊(qi)平，焊(han)縫處(chu)不應(ying)出現(xian)夾(jia)渣、氣孔等(deng)影響焊(han)接(jie)接(jie)頭(tou)質(zhi)量(liang)的缺陷。

c. 金(jin)(jin)屬骨(gu)架(jia)(jia)的結構(gou)見圖13-27,其(qi)結構(gou)尺寸和參數由制造廠（商）設計確定，并(bing)確保金(jin)(jin)屬骨(gu)架(jia)(jia)兩(liang)側面(mian)波(bo)峰(feng)與波(bo)谷應(ying)錯開(kai)1/2齒(chi)距，波(bo)齒(chi)距一致，波(bo)齒(chi)圓弧(hu)半徑相等，所有齒(chi)尖應(ying)在一個(ge)平面(mian)內(nei)，骨(gu)架(jia)(jia)無明顯翹曲(qu)變形。成(cheng)形后的金(jin)(jin)屬骨(gu)架(jia)(jia)任(ren)意兩(liang)點厚度偏差在制作骨(gu)架(jia)(jia)的板材厚度偏差范圍之內(nei)。

d. 定位(wei)環(huan)（包(bao)括定位(wei)耳環(huan)）厚(hou)度T1通常為T1≤t-0.5，定位(wei)環(huan)可直接與波齒部分一(yi)起加工成一(yi)整體(ti)。定位(wei)環(huan)采用碳鋼(gang)材料時，其表面應進行防銹處(chu)理。

e. 當墊片單邊寬度較(jiao)(jiao)窄(zhai)時，宜(yi)采用較(jiao)(jiao)小的(de)波齒(chi)距，并使單邊不(bu)得(de)少于3個齒(chi)尖(jian)，以保(bao)證密封性能(neng)。

2. 墊片的復合(he)

a. 墊片(pian)用粘合劑應按有(you)關標準規定，柔(rou)性石墨應符(fu)合JB/T 7758.2《柔(rou)性石墨板(ban)技術條(tiao)件(jian)》的規定。

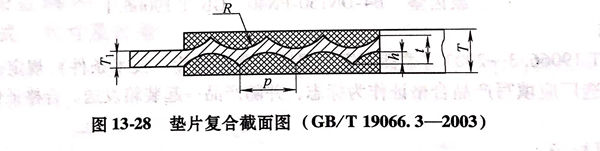

b. 墊片復(fu)合后的截面圖見圖13-28.墊片的公稱厚度T一般(ban)為2.5、3.0、4.0和(he)4.5mm四種，特殊厚度的墊片可根據用戶(hu)要求制作。

c. 柔性(xing)石墨(mo)與金屬骨架復合后應不(bu)脫(tuo)膠，附(fu)著牢固，粘合無多(duo)余(yu)飛(fei)邊。墊片(pian)厚度均勻一致，表面光(guang)滑平(ping)整，不(bu)允許有(you)影(ying)響密(mi)封性(xing)能的徑向(xiang)貫(guan)通劃傷、壓(ya)痕及凹凸不(bu)平(ping)等缺陷。

d. 大規格墊(dian)片（DN≥300mm)石(shi)墨允許搭(da)(da)接，搭(da)(da)接部(bu)分(fen)的寬度(du)為1~3mm,應(ying)采用斜口搭(da)(da)接，上下層搭(da)(da)接部(bu)分(fen)不能重(zhong)疊，搭(da)(da)接處(chu)應(ying)光滑過渡。

3. 性(xing)能

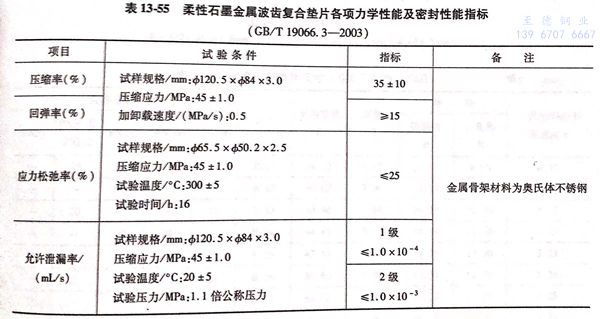

 柔性石墨(mo)金屬波(bo)齒復合(he)墊片各(ge)項力學性能(neng)及密封性能(neng)指標見表13-55.

四、標(biao)記(ji)及(ji)標(biao)志(zhi)

1. 標記

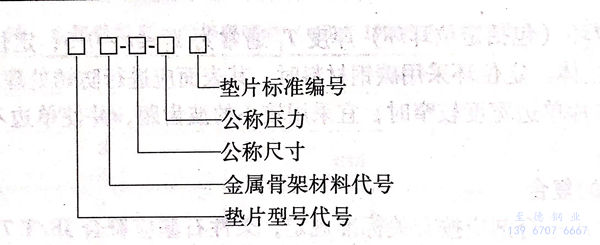

 a. 標記(ji)方法

 b. 標記示例(li)

  墊(dian)片(pian)型式：帶定位(wei)環型；金(jin)屬骨架材料：06Cr19Ni10;公稱(cheng)尺寸：DN150;公稱(cheng)壓力(li)：PN40;墊(dian)片(pian)標準(zhun)：GB/T 19066.1;其標記為：

  波(bo)齒墊(dian)  B4-DN150-PN40  GB/T 19066.1

2. 標志

按GB/T 19066.3-2003《柔性石墨金屬波齒復合墊片技(ji)術(shu)條件》規定：經(jing)檢(jian)驗合格的產品，制造廠應填寫(xie)產品合格證作為標(biao)志(zhi)，并隨產品一起裝箱(xiang)發送。合格證包括以下各(ge)項內容：

  a. 產(chan)品標(biao)記。

  b. 產品規格及符合(he)標(biao)準的編(bian)號。

  c. 產品(pin)批號。

 d. 生產日期。

 e. 檢驗日期及檢驗者(zhe)姓名、代號。

 f. 制造廠名稱(cheng)。

 g. 商標。
