成型(xing)輥(gun)是(shi)采(cai)用整(zheng)體輥(gun)還是(shi)組合(he)輥(gun),取決于(yu)型(xing)材(cai)斷(duan)面的(de)復(fu)雜(za)程度。簡單型(xing)材(cai)常采(cai)用整(zheng)體輥(gun),但隨著型(xing)材(cai)斷(duan)面復(fu)雜(za)程度的(de)增加、幅(fu)面的(de)加寬,應考慮采(cai)用組合(he)輥(gun)。采(cai)用組合(he)輥(gun)具有下述優點:
①. 單個輥片的熱加(jia)工更為容易;
②. 單個輥片在(zai)熱處理(li)過程中不易開裂(lie);
③. 單(dan)個輥(gun)片重量輕(qing),易于進行操(cao)作(zuo)、裝配(pei)和安裝;
④. 當成型輥(gun)發生過度(du)磨損(sun)和破(po)壞時(shi),只需要更換磨損(sun)嚴(yan)重的輥(gun)片,因(yin)而(er)比整體輥(gun)更經濟;
⑤. 可以采用不同材(cai)質制(zhi)作處于不同位置的(de)輥片組成(cheng)成(cheng)型輥,可降低生產成(cheng)本;
⑥. 可用數(shu)量有(you)限的輥(gun)片組合成多(duo)種形狀(zhuang)的成型輥(gun),實現柔(rou)性(xing)成型輥(gun),實現一輥(gun)多(duo)用;
⑦. 組合輥(gun)可以實現整體(ti)輥(gun)不能做到的(de)細微調整,提高產品(pin)的(de)精(jing)度。
寬(kuan)幅型(xing)鋼的冷彎(wan)成型(xing)無疑(yi)應該采(cai)用(yong)組(zu)合輥。

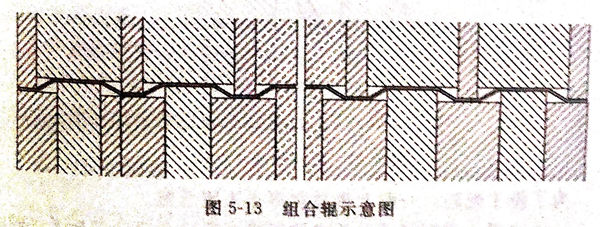

在如圖(tu)5-13所示的(de)(de)梯形(xing)波紋板的(de)(de)上(shang)下輥(gun)均(jun)是由輥(gun)片組合而成的(de)(de),組合輥(gun)除了便(bian)于加(jia)工制(zhi)造和(he)修磨外(wai),在經試車(che)后(hou)還(huan)可(ke)通過墊片及其他方式(shi)進(jin)行細(xi)微調整,以(yi)保證生產(chan)時的(de)(de)型材(cai)尺寸精度。

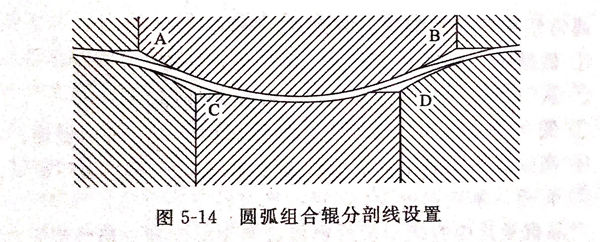

生產波紋型(xing)(xing)材一(yi)(yi)般均采(cai)用組(zu)合輥(gun)(gun),組(zu)合輥(gun)(gun)輥(gun)(gun)片(pian)分剖線(xian)常置于(yu)斷(duan)面外部輪廓線(xian)變化(hua)的地方,如(ru)圖(tu)5-14中A、B、C和D點,彎折點(A、B、C、D)處(chu)外部通常都不作圓(yuan)(yuan)弧(hu)(hu)處(chu)理,即(ji)此處(chu)的成型(xing)(xing)輥(gun)(gun)面與軋件(jian)不接觸。輥(gun)(gun)片(pian)多為圓(yuan)(yuan)柱形(xing),僅在拐點部分輥(gun)(gun)片(pian)帶圓(yuan)(yuan)弧(hu)(hu),且各(ge)道圓(yuan)(yuan)弧(hu)(hu)半(ban)徑恒定,一(yi)(yi)般等(deng)于(yu)成品圓(yuan)(yuan)弧(hu)(hu)半(ban)徑(R),見圖(tu)5-14。
波(bo)形斷(duan)面斜邊可不與軋輥(gun)(gun)接觸(見圖(tu)5-14).這種結構大大簡化了成(cheng)型輥(gun)(gun)的加工和制作,同時還有利于減少成(cheng)型過程(cheng)中輥(gun)(gun)面對成(cheng)型表面的擦劃傷。

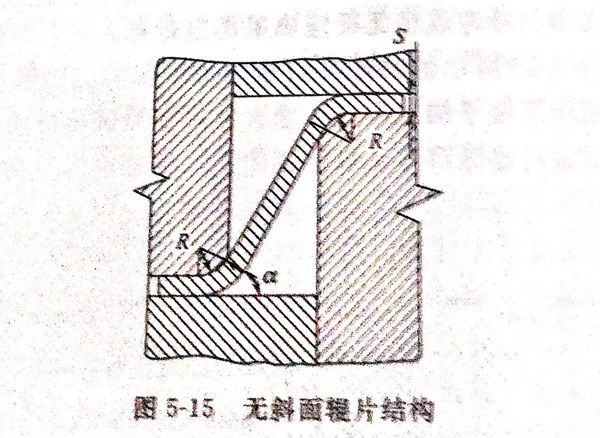

使斜(xie)線區(qu)呈現自由狀(zhuang)態的(de)方法,就(jiu)是采用不帶斜(xie)面的(de)輥(gun)片,如(ru)圖5-15所示,此時(shi)僅有水(shui)平(ping)區(qu)段和(he)圓弧區(qu)段與輥(gun)面接觸,如(ru)此就(jiu)可(ke)以保證水(shui)平(ping)成型和(he)圓弧成型準確到位,同時(shi)還可(ke)避免(mian)斜(xie)線區(qu)段的(de)擦(ca)劃傷(shang)發生。
為了便于配(pei)輥,一(yi)般上輥總寬等于下輥總寬。
一(yi)(yi)般(ban)來說,成(cheng)型(xing)輥設計要求使得(de)成(cheng)型(xing)后的(de)型(xing)材開(kai)口朝上,同時還要求后一(yi)(yi)道次(ci)成(cheng)型(xing)輥的(de)平(ping)均直(zhi)徑應(ying)該比前一(yi)(yi)道次(ci)略微大一(yi)(yi)些(xie),為(wei)的(de)是使帶鋼在成(cheng)型(xing)過程中處于張力作用(yong)的(de)狀態之(zhi)下(xia),起(qi)到拉伸矯直(zhi)的(de)作用(yong)。這樣還可以(yi)防(fang)止(zhi)道次(ci)間的(de)翹曲。成(cheng)型(xing)速度(du)為(wei)36m/min。
