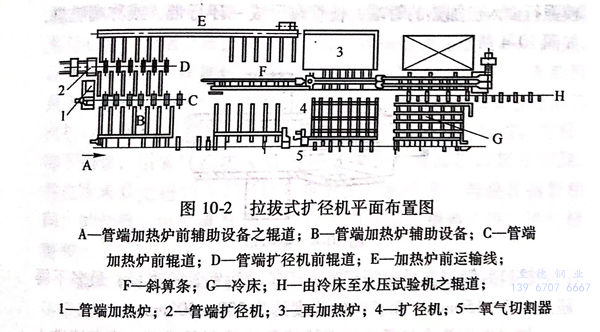

世界各國設有拉拔式擴徑機共六臺,即意大利兩臺、法國兩臺、委內瑞拉一臺、阿根廷一臺。雖然投產年代不同,技術裝備不完全一樣,但基本上可分為需擴口卷邊的擴徑機和只需擴口而不需卷邊的擴徑機,法國的擴徑機屬于前者,意大利的則屬于后者。這些擴徑機的平面布置(參見圖10-2)、設備形式與工藝流程基本相同,現簡述于后。
1. 拉拔(ba)式擴徑機平面布置(zhi)與設備(bei)組成

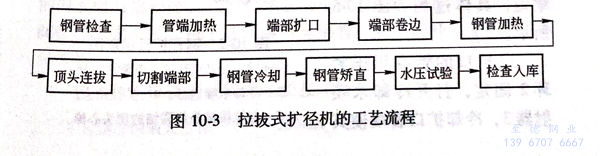

6臺(tai)拉(la)拔(ba)式擴(kuo)徑(jing)(jing)機中(zhong)有5臺(tai)安(an)裝在大型(16英寸以(yi)上)周(zhou)期(qi)軋(ya)(ya)管(guan)機組(zu)(zu)之后(hou)(hou)(hou),只有法(fa)國的(de)一臺(tai)安(an)裝在ф400自動軋(ya)(ya)管(guan)機組(zu)(zu)之后(hou)(hou)(hou)。拉(la)拔(ba)式擴(kuo)徑(jing)(jing)機組(zu)(zu)是由管(guan)端(duan)加熱爐(lu)、端(duan)部(bu)擴(kuo)徑(jing)(jing)機、再加熱爐(lu)、擴(kuo)徑(jing)(jing)機、氧氣切割(ge)器以(yi)及隨后(hou)(hou)(hou)的(de)精整設(she)備所(suo)組(zu)(zu)成,如圖(tu)10-2所(suo)示(shi),其工藝流(liu)程主(zhu)要(yao)是由圖(tu)10-3所(suo)示(shi)的(de)工序組(zu)(zu)成。

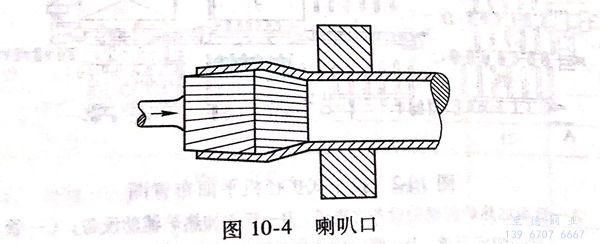

在大型周期式軋管機組上軋制完畢的不銹鋼(gang)管,經過檢查內外表面質量和幾何尺寸后,由輥道A進入擴徑工段。鋼管經過附屬臺架B進入管端加執爐之前輥道C由輥道C將鋼管之一送入管端加熱爐1,管端加熱爐多為鍛造縫式爐,爐子采用焦爐煤氣或重油作為燃料,根據鋼種與鋼管規格選定加熱時間與溫度。管端加熱后,通過斜算條進人管端擴口機前輥道D,它將已加熱的一端運往管端擴徑機2,固定鋼管一端之后,擴口壓力機將一凸模強行插入已加熱的管端,使管端形成一環行帶,或稱喇叭口,如圖10-4所示。
擴(kuo)口后管(guan)端(duan)直(zhi)(zhi)徑應等于或大于擴(kuo)徑后鋼(gang)管(guan)的直(zhi)(zhi)徑,最多不得超過100~150mm,而擴(kuo)口的長度約為300~500mm。

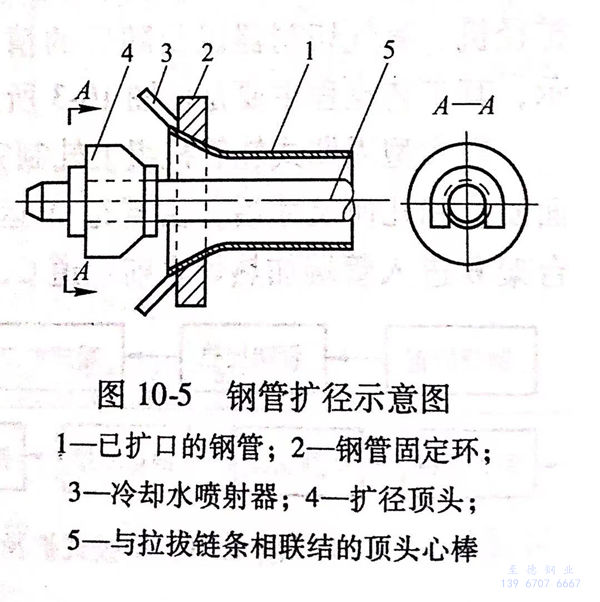

擴(kuo)口之不銹(xiu)鋼(gang)管(guan)冷卻后(hou)通(tong)過(guo)運輸線E送往斜(xie)算(suan)(suan)條(tiao)F,或直(zhi)接進入(ru)加(jia)熱(re)爐3.加(jia)熱(re)爐是一(yi)個長(chang)方形的(de)斜(xie)底(di)箱式(shi)(shi)爐,爐底(di)的(de)一(yi)端有一(yi)凹槽(法國式(shi)(shi))以適應擴(kuo)口管(guan)端加(jia)熱(re)的(de)要求。不銹(xiu)鋼(gang)管(guan)從端面進爐,從側面出爐。加(jia)熱(re)溫度一(yi)般為1100~1150℃,加(jia)熱(re)好之后(hou),提升側面爐門,不銹(xiu)鋼(gang)管(guan)經過(guo)斜(xie)算(suan)(suan)條(tiao)進入(ru)拉(la)拔式(shi)(shi)擴(kuo)徑(jing)機4,拉(la)拔式(shi)(shi)擴(kuo)徑(jing)機的(de)主(zhu)要工作原理是:通(tong)過(guo)一(yi)組(3~4)個直(zhi)徑(jing)逐漸增大的(de)頂頭插入(ru)并通(tong)過(guo)鋼(gang)管(guan)全長(chang),使不銹(xiu)鋼(gang)管(guan)直(zhi)徑(jing)擴(kuo)大,壁厚減薄(bo),長(chang)度略為縮短(duan),具(ju)體過(guo)程如圖10-5所示(shi)。
已擴口的(de)管(guan)(guan)(guan)端(duan)用壓(ya)緊(jin)環2固(gu)定,打開冷卻水噴射器3,冷卻擴口管(guan)(guan)(guan)端(duan)使(shi)其(qi)“變黑”以(yi)增加(jia)鋼(gang)管(guan)(guan)(guan)強度(du),隨后再引入第(di)一(yi)(yi)個頂(ding)(ding)頭(tou)(tou)(tou)4.頂(ding)(ding)頭(tou)(tou)(tou)4固(gu)定在心棒5上,心棒的(de)另(ling)一(yi)(yi)端(duan)與(yu)拉(la)拔(ba)鏈條(tiao)相連(lian),電動機使(shi)鏈條(tiao)不(bu)斷運(yun)(yun)動產生拉(la)力(li),以(yi)使(shi)頂(ding)(ding)頭(tou)(tou)(tou)穿(chuan)過整(zheng)根(gen)鋼(gang)管(guan)(guan)(guan)插人頂(ding)(ding)頭(tou)(tou)(tou)時速度(du)要小(xiao)些(xie),之后速度(du)增大,使(shi)鋼(gang)管(guan)(guan)(guan)溫(wen)度(du)不(bu)致(zhi)過于降低。當第(di)一(yi)(yi)根(gen)頂(ding)(ding)頭(tou)(tou)(tou)穿(chuan)過之后,緊(jin)接著引入第(di)二(er)(er)根(gen)直(zhi)徑(jing)(jing)稍大的(de)頂(ding)(ding)頭(tou)(tou)(tou),這樣連(lian)續的(de)引進(jin)頂(ding)(ding)頭(tou)(tou)(tou)與(yu)心棒,使(shi)不(bu)銹鋼(gang)管(guan)(guan)(guan)被擴至所需(xu)直(zhi)徑(jing)(jing)。頂(ding)(ding)頭(tou)(tou)(tou)拉(la)拔(ba)速度(du)應盡可(ke)能快,以(yi)便(bian)有可(ke)能在一(yi)(yi)次(ci)加(jia)熱(re)擴口后就(jiu)完成所需(xu)擴徑(jing)(jing)的(de)加(jia)工。一(yi)(yi)次(ci)加(jia)熱(re)最多(duo)可(ke)進(jin)行(xing)(xing)三四次(ci)拉(la)拔(ba),如還不(bu)能達到所需(xu)直(zhi)徑(jing)(jing),則需(xu)進(jin)行(xing)(xing)第(di)二(er)(er)次(ci)擴口、加(jia)熱(re),并用一(yi)(yi)組直(zhi)徑(jing)(jing)更大的(de)頂(ding)(ding)頭(tou)(tou)(tou)再次(ci)進(jin)行(xing)(xing)拉(la)拔(ba)。之后,卸下(xia)不(bu)銹鋼(gang)管(guan)(guan)(guan),用氧氣乙炔火焰(yan)圖(tu)10-2中(zhong)5將(jiang)端(duan)部擴口部分切(qie)除(chu),并在冷床(chuang)G上進(jin)行(xing)(xing)冷卻,然后不(bu)銹鋼(gang)管(guan)(guan)(guan)按(an)一(yi)(yi)般順序(與(yu)熱(re)軋(ya)鋼(gang)管(guan)(guan)(guan)相同(tong))的(de)精整(zheng),由輥道(dao)H將(jiang)已擴徑(jing)(jing)之鋼(gang)管(guan)(guan)(guan)運(yun)(yun)往精整(zheng)工段,進(jin)行(xing)(xing)精整(zheng)和(he)水壓(ya)試驗。
