我國的不銹鋼藥芯焊絲牌號有新、舊兩個類型。舊類型是歷史比較早的藥芯焊絲廠家習慣使用的,其編制方法基本與手工焊條牌號相同,只是牌號前的字母不同(如“Y”)用以區別手工焊條;新類型是新發展起來的藥芯焊絲廠家習慣使用的,其編制方法基本與國家標準GB/T 17853-1999《不銹鋼藥芯焊絲》相同,只是牌號前用不同的字母表示不同的廠家。兩種牌號的表示方法在此不再舉例,讀者可通過附表3進行對比。

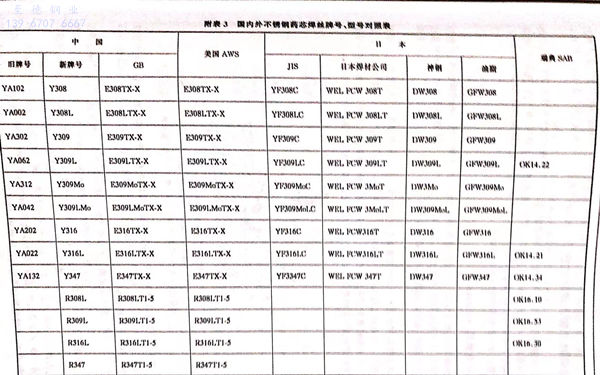

附 3.jpg


 國(guo)家(jia)標準(zhun)GB/T 17853-1999中(zhong)規定了不(bu)(bu)銹鋼藥芯(xin)焊(han)絲的(de)型號分類、技術(shu)要(yao)求、試驗方法及檢(jian)驗規則等。該標準(zhun)規定,所(suo)(suo)適(shi)用的(de)不(bu)(bu)銹鋼藥芯(xin)焊(han)絲熔敷金屬(shu)(shu)中(zhong)鉻(ge)含(han)(han)量應大于10.50%,鐵的(de)含(han)(han)量應超過(guo)其他任何元素。此外,標準(zhun)還規定焊(han)絲芯(xin)部所(suo)(suo)含(han)(han)非金屬(shu)(shu)組分應不(bu)(bu)小于焊(han)絲總重(zhong)的(de)5%。

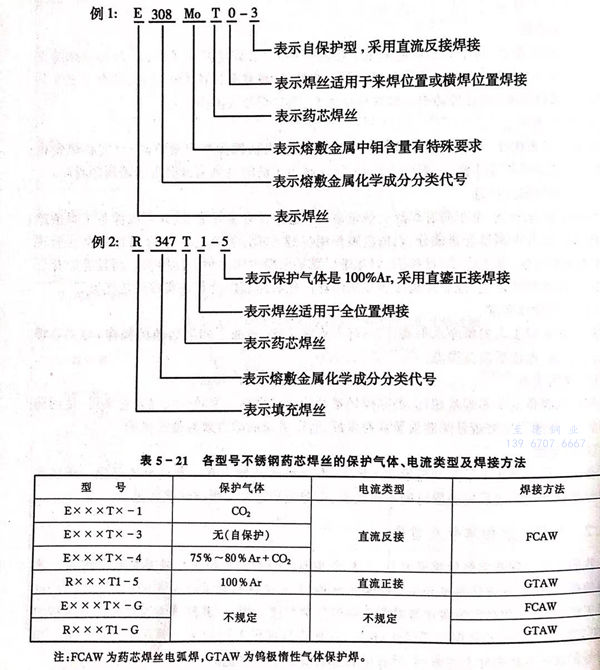

 GB/T 17853-1999中(zhong)規定的不銹(xiu)鋼藥(yao)芯焊絲(si)(si)型號編制(zhi)方法(fa)如(ru)下:第一位(wei)是(shi)字(zi)母(mu)“E”或(huo)字(zi)母(mu)“R”,“E”表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)焊絲(si)(si),“R”表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)填充焊絲(si)(si);后(hou)(hou)面(mian)用(yong)(yong)三(san)位(wei)或(huo)四位(wei)數(shu)字(zi)表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)熔敷金屬化學成分(fen)分(fen)類代號,如(ru)有特殊要求的化學成分(fen),將其元素符號附加在(zai)數(shu)字(zi)后(hou)(hou)面(mian),或(huo)者用(yong)(yong)“L”表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)碳含量較低、“H”表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)碳含量較高、“K”表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)焊絲(si)(si)應用(yong)(yong)于(yu)(yu)低溫環(huan)境;再后(hou)(hou)面(mian)用(yong)(yong)“T”表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)藥(yao)芯焊絲(si)(si),之后(hou)(hou)用(yong)(yong)一位(wei)數(shu)字(zi)表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)焊接位(wei)置,“0”表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)焊絲(si)(si)適(shi)用(yong)(yong)于(yu)(yu)平焊位(wei)置或(huo)橫(heng)焊位(wei)置焊接,“1”表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)焊絲(si)(si)適(shi)用(yong)(yong)于(yu)(yu)全位(wei)置焊接;后(hou)(hou)接“-”,“-”后(hou)(hou)面(mian)用(yong)(yong)數(shu)字(zi)表(biao)(biao)示(shi)(shi)(shi)(shi)(shi)保(bao)護氣體(ti)及焊接電流類型(見表(biao)(biao)5-21)。

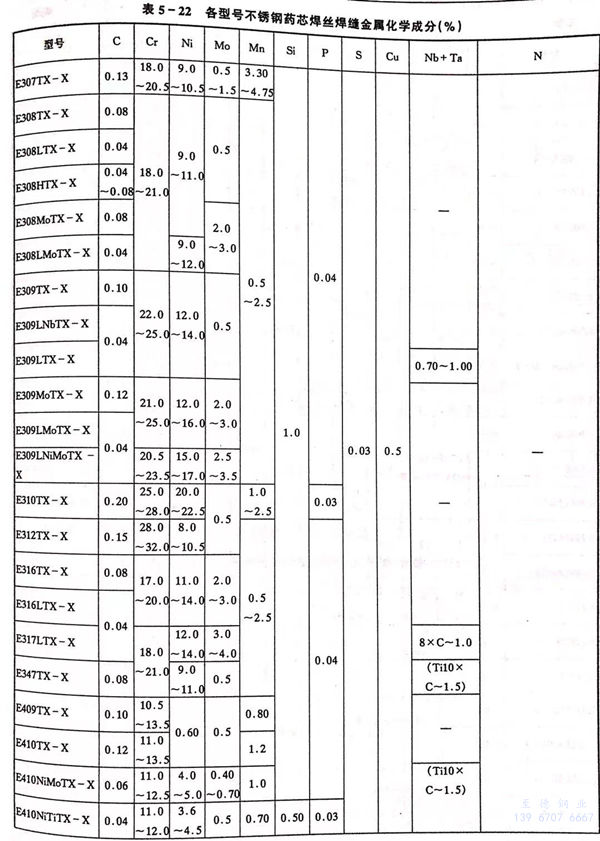

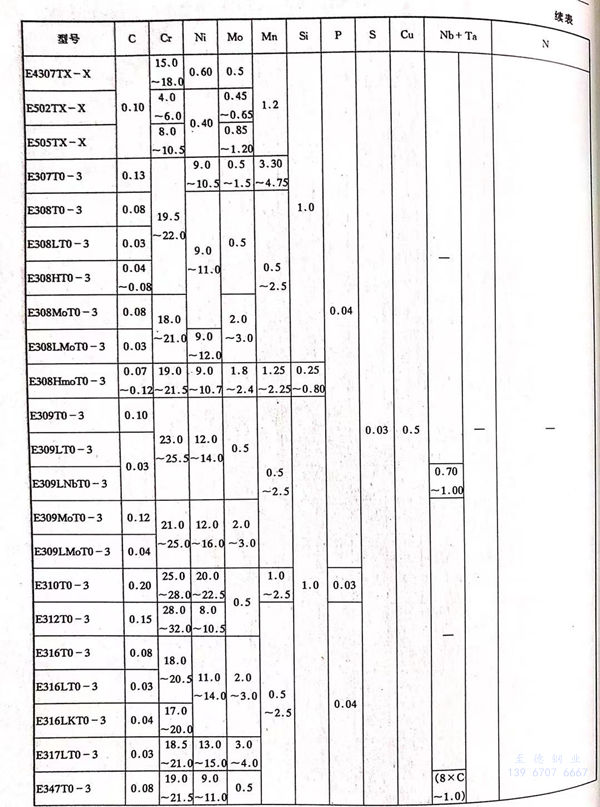

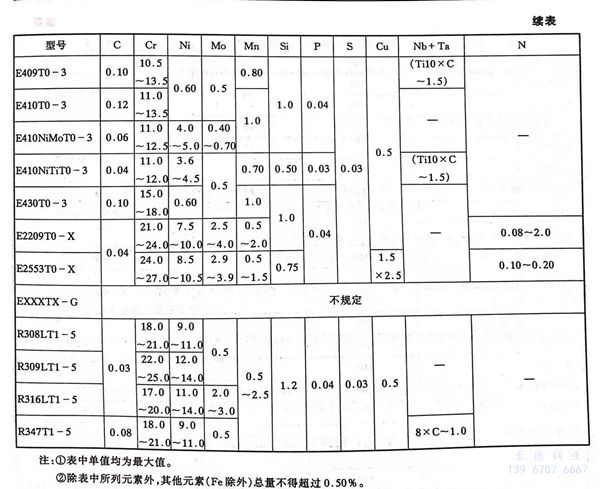

 GB/T 17853-1999 根據熔敷金屬(shu)化學成分(fen)劃分(fen)的不(bu)銹鋼(gang)藥芯焊絲(si)型號見表(biao)5-22。
