1. 識讀方法

a. 平面圖識讀(du)

  室(shi)外給排(pai)(pai)水管(guan)道(dao)(dao)平面圖主要表示一(yi)個小區或樓(lou)房(fang)等(deng)給排(pai)(pai)水管(guan)道(dao)(dao)布置情(qing)況，識讀時應注意(yi)：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特別提醒：當排水(shui)管(guan)(guan)道有局部污水(shui)處理(li)構筑(zhu)(zhu)物(wu)(wu)時(shi)，還(huan)要(yao)查明這些構筑(zhu)(zhu)物(wu)(wu)的位(wei)置，進(jin)出接管(guan)(guan)的管(guan)(guan)徑(jing)、距離、坡(po)度(du)等，必要(yao)時(shi)應(ying)查看有關詳圖，進(jin)一步搞清構筑(zhu)(zhu)物(wu)(wu)構造(zao)及構筑(zhu)(zhu)物(wu)(wu)上配管(guan)(guan)情況。

 b. 縱斷面(mian)圖(tu)識讀(du)

  由(you)于地(di)下管道(dao)種(zhong)類繁多(duo)，布(bu)置復雜，為了更好地(di)表(biao)示給排(pai)水管道(dao)的縱(zong)斷(duan)面布(bu)置情況，有些工(gong)程還繪制管道(dao)縱(zong)斷(duan)面圖，識讀時應注意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識圖方法(fa)

  管(guan)道縱斷面圖分(fen)(fen)為(wei)(wei)上(shang)下兩(liang)部分(fen)(fen)，上(shang)部分(fen)(fen)的左側(ce)為(wei)(wei)標高塔(ta)(ta)尺(chi)，靠近塔(ta)(ta)尺(chi)的左側(ce)注(zhu)上(shang)相應(ying)的絕對標高，右(you)側(ce)為(wei)(wei)管(guan)道斷面圖形(xing)，下部分(fen)(fen)為(wei)(wei)數據表格。

  讀圖(tu)(tu)(tu)(tu)(tu)時(shi)，先識讀平面(mian)圖(tu)(tu)(tu)(tu)(tu)，然(ran)后結合平面(mian)圖(tu)(tu)(tu)(tu)(tu)識讀斷(duan)(duan)面(mian)圖(tu)(tu)(tu)(tu)(tu)。讀斷(duan)(duan)面(mian)圖(tu)(tu)(tu)(tu)(tu)時(shi)，先看(kan)是哪種管道的(de)(de)縱(zong)(zong)斷(duan)(duan)面(mian)圖(tu)(tu)(tu)(tu)(tu)，然(ran)后看(kan)該(gai)管道縱(zong)(zong)斷(duan)(duan)面(mian)圖(tu)(tu)(tu)(tu)(tu)形中有哪些節(jie)點(dian)，并在相應的(de)(de)平面(mian)圖(tu)(tu)(tu)(tu)(tu)中找(zhao)(zhao)該(gai)管道及(ji)其相應的(de)(de)各(ge)節(jie)點(dian)。最后在該(gai)管道縱(zong)(zong)斷(duan)(duan)面(mian)圖(tu)(tu)(tu)(tu)(tu)的(de)(de)數(shu)據(ju)表格內(nei)，查(cha)找(zhao)(zhao)其管道縱(zong)(zong)斷(duan)(duan)面(mian)圖(tu)(tu)(tu)(tu)(tu)形中各(ge)節(jie)點(dian)的(de)(de)有關數(shu)據(ju)。

2. 室外給排水系統管道施工圖識讀(du)舉例

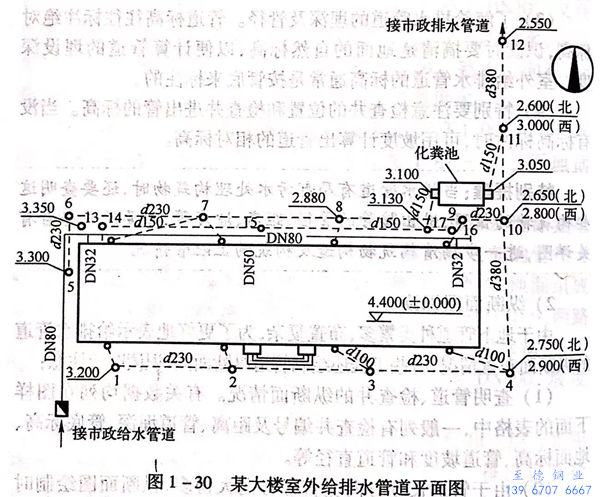

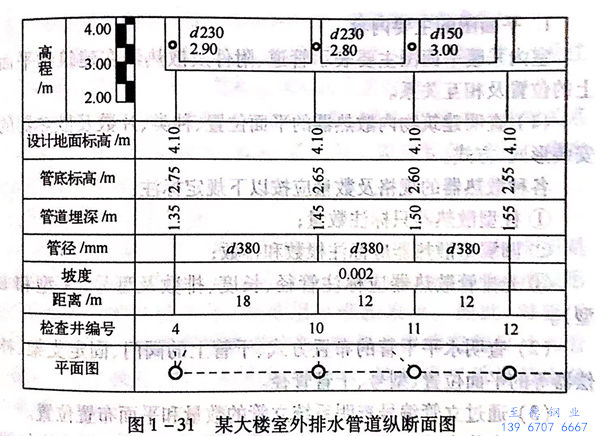

  某大樓室外(wai)給(gei)排水管(guan)道平面(mian)圖(tu)和縱斷面(mian)圖(tu)見(jian)圖(tu)1-30、圖(tu)1-31。

  室外排水(shui)(shui)系(xi)統(tong)有污(wu)(wu)(wu)水(shui)(shui)系(xi)統(tong)和雨(yu)水(shui)(shui)系(xi)統(tong)，污(wu)(wu)(wu)水(shui)(shui)系(xi)統(tong)經(jing)化糞池(chi)后(hou)與雨(yu)水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道匯(hui)總(zong)排至市(shi)政(zheng)排水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道。污(wu)(wu)(wu)水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道由大樓3處排出，排水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)徑、埋(mai)深見室內排水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道施工圖。污(wu)(wu)(wu)水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道平行于大樓北(bei)外墻(qiang)敷，管(guan)(guan)(guan)(guan)(guan)徑d150,管(guan)(guan)(guan)(guan)(guan)路上(shang)設有5個檢查(cha)井(jing)（編號(hao)13、14、15、16、17).大樓污(wu)(wu)(wu)水(shui)(shui)匯(hui)集到17號(hao)檢查(cha)井(jing)后(hou)排入化糞池(chi)，化糞池(chi)的出水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)接至11號(hao)檢查(cha)井(jing)后(hou)與雨(yu)水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)匯(hui)合。

 室外(wai)雨水(shui)(shui)(shui)(shui)收集(ji)大樓屋面(mian)雨水(shui)(shui)(shui)(shui)，大樓南(nan)面(mian)設(she)4根(gen)雨水(shui)(shui)(shui)(shui)立管(guan)(guan)(guan)、4個檢(jian)(jian)(jian)查(cha)井（編號(hao)1、2、3、4),北(bei)面(mian)設(she)有4根(gen)立管(guan)(guan)(guan)、4個檢(jian)(jian)(jian)查(cha)井（編號(hao)6、7、8、9),大樓西北(bei)設(she)一個檢(jian)(jian)(jian)查(cha)井（編號(hao)5).南(nan)北(bei)兩(liang)條雨水(shui)(shui)(shui)(shui)管(guan)(guan)(guan)管(guan)(guan)(guan)徑均為d230,雨水(shui)(shui)(shui)(shui)總管(guan)(guan)(guan)自4號(hao)檢(jian)(jian)(jian)查(cha)井至11號(hao)檢(jian)(jian)(jian)查(cha)井，管(guan)(guan)(guan)徑均為d380,污水(shui)(shui)(shui)(shui)雨水(shui)(shui)(shui)(shui)匯(hui)合后管(guan)(guan)(guan)徑仍(reng)為d380.雨水(shui)(shui)(shui)(shui)起點檢(jian)(jian)(jian)查(cha)井管(guan)(guan)(guan)底標(biao)高(gao)：1號(hao)檢(jian)(jian)(jian)查(cha)井3.200m,5號(hao)檢(jian)(jian)(jian)查(cha)井3.300m.總管(guan)(guan)(guan)出口12號(hao)檢(jian)(jian)(jian)查(cha)井管(guan)(guan)(guan)底標(biao)高(gao)2.550m.其(qi)余各檢(jian)(jian)(jian)查(cha)井管(guan)(guan)(guan)底標(biao)高(gao)見平面(mian)圖或縱斷面(mian)圖。
