室內(nei)采暖管道施工圖(tu)(tu)主要表示一棟建筑物的供(gong)暖系統(tong)，主要包(bao)括平(ping)面圖(tu)(tu)、系統(tong)圖(tu)(tu)、詳圖(tu)(tu)。
1. 平面圖的主要內容
室內采暖平面(mian)圖主(zhu)要表示管道、附件(jian)及(ji)散(san)熱器在建筑物平面(mian)上的位(wei)置及(ji)相互關系。
a. 查明(ming)建筑物內(nei)散熱器(qi)的(de)平面(mian)位置、種類、片數及散熱器(qi)的(de)安裝形式、方式。
各種(zhong)散熱器的規(gui)(gui)格及數量應按以下規(gui)(gui)定標注：
①. 柱型散熱器只(zhi)標(biao)注數量；
②. 圓翼型散熱器應標注根數和排(pai)數；
③. 光排(pai)管(guan)散(san)熱器應標注管(guan)徑、長度(du)、排(pai)數及型號（A型和B型）。
b. 查明(ming)水平干管(guan)的布置方式(shi)、干管(guan)上(shang)的閥(fa)門、固定支架(jia)、補(bu)償器等的平面(mian)位(wei)置、型號、干管(guan)管(guan)徑。
c. 通過立管(guan)編號查(cha)明系統立管(guan)的數量和平(ping)面布置位(wei)置。
d. 在熱水采(cai)暖(nuan)系統平面圖中應查明膨脹水箱、自(zi)動(dong)排氣閥或(huo)集(ji)氣罐的(de)位置(zhi)(zhi)、型(xing)號、配管(guan)管(guan)徑及布置(zhi)(zhi)。對車間蒸汽(qi)采(cai)暖(nuan)管(guan)道、應查明疏水器的(de)平面位置(zhi)(zhi)、規格尺(chi)寸(cun)、疏水裝(zhuang)置(zhi)(zhi)組成等。
e. 查(cha)(cha)(cha)明熱(re)媒入口(kou)(kou)及入口(kou)(kou)地(di)溝情況(kuang)。當熱(re)媒入口(kou)(kou)無節點(dian)詳圖(tu)(tu)時(shi)，平面圖(tu)(tu)上一般將入口(kou)(kou)組成的(de)設備如減壓閥(fa)、疏水器、分水器、分汽缸、除污(wu)器、控(kong)制閥(fa)、溫度計、壓力表(biao)(biao)、熱(re)量表(biao)(biao)等表(biao)(biao)示清楚，并(bing)標注管徑(jing)、熱(re)媒來源、流向、熱(re)工參數等。如果熱(re)媒人口(kou)(kou)主要配件(jian)與國家(jia)標準(zhun)圖(tu)(tu)相同時(shi)，平面圖(tu)(tu)則(ze)注明規格、標準(zhun)圖(tu)(tu)號，可按給定標準(zhun)圖(tu)(tu)號查(cha)(cha)(cha)閱。當熱(re)媒人口(kou)(kou)有節點(dian)詳圖(tu)(tu)時(shi)，平面圖(tu)(tu)則(ze)注明節點(dian)圖(tu)(tu)的(de)編號以備查(cha)(cha)(cha)閱。
2. 系統圖的主要內容
采(cai)暖(nuan)系統(tong)圖主要表示(shi)從熱煤人口至出(chu)口的(de)采(cai)暖(nuan)管道，散熱設(she)備及附件的(de)空間位置和(he)互(hu)相之(zhi)間的(de)關系。
a. 查明管(guan)道系(xi)統中(zhong)干管(guan)與立(li)管(guan)之(zhi)(zhi)間及支管(guan)與散熱(re)器之(zhi)(zhi)間的(de)(de)連接(jie)方式(shi)(shi)、閥門安裝位置及數量，各管(guan)道管(guan)徑、坡度坡向、水平干管(guan)的(de)(de)標高、立(li)管(guan)編號、管(guan)道的(de)(de)連接(jie)方式(shi)(shi)。
b. 查明散熱器的(de)規格(ge)型(xing)號、類型(xing)、安裝形式及方式與(yu)片(pian)(pian)數(shu)（中片(pian)(pian)和足(zu)片(pian)(pian)）、標高(gao)、散熱器進場形式（現場組對或成(cheng)品）。
c. 查明(ming)各種(zhong)閥件、附件及設備在管道系統中的位置，凡是注(zhu)有規格型(xing)號(hao)者，應與(yu)平(ping)面圖和(he)材料(liao)明(ming)細表進(jin)行校對(dui)。
d. 查(cha)(cha)明熱煤人口裝(zhuang)置中各(ge)種(zhong)閥(fa)件(jian)、附件(jian)、儀表(biao)之間相對關系及(ji)(ji)熱媒的來源、流向(xiang)、坡向(xiang)、標(biao)高、管徑等。如有節點詳圖時，應(ying)查(cha)(cha)明詳圖編號及(ji)(ji)內(nei)容。
3. 詳圖的主(zhu)要內容
采(cai)暖施(shi)工(gong)圖(tu)的(de)詳圖(tu)包(bao)括標(biao)準圖(tu)和(he)節點(dian)圖(tu)兩種。標(biao)準圖(tu)是(shi)詳圖(tu)的(de)重(zhong)要組成部分(fen)。供水(shui)管、回水(shui)管與散熱器之間的(de)連接(jie)形(xing)式、詳細尺寸和(he)安裝(zhuang)要求，均可用(yong)標(biao)準圖(tu)表示。因此，對施(shi)工(gong)技術(shu)人(ren)員來說(shuo)，掌握(wo)常(chang)用(yong)的(de)標(biao)準圖(tu)，熟知必要的(de)安裝(zhuang)尺寸和(he)管道配(pei)件(jian)、施(shi)工(gong)做法，對于組織施(shi)工(gong)活動，控(kong)制施(shi)工(gong)質量(liang)是(shi)十分(fen)必要的(de)。
采暖管道施工中常用標準圖的內(nei)容包括：
a. 膨脹水箱(xiang)、冷凝水箱(xiang)的制(zhi)作、配件與(yu)安裝。
b. 分汽罐、分水(shui)器、集水(shui)器的構造、制(zhi)作與安裝。
c. 疏水(shui)器、減壓閥、減壓板的(de)組成形式和安(an)裝方法。
d. 散熱器的(de)連(lian)接與安(an)裝要求。
e. 采(cai)暖系統立管、支管、干(gan)管的連(lian)接形式。
f. 管道支架、吊架的制作與安裝(zhuang)。
g. 集汽(qi)罐的制作與安裝。

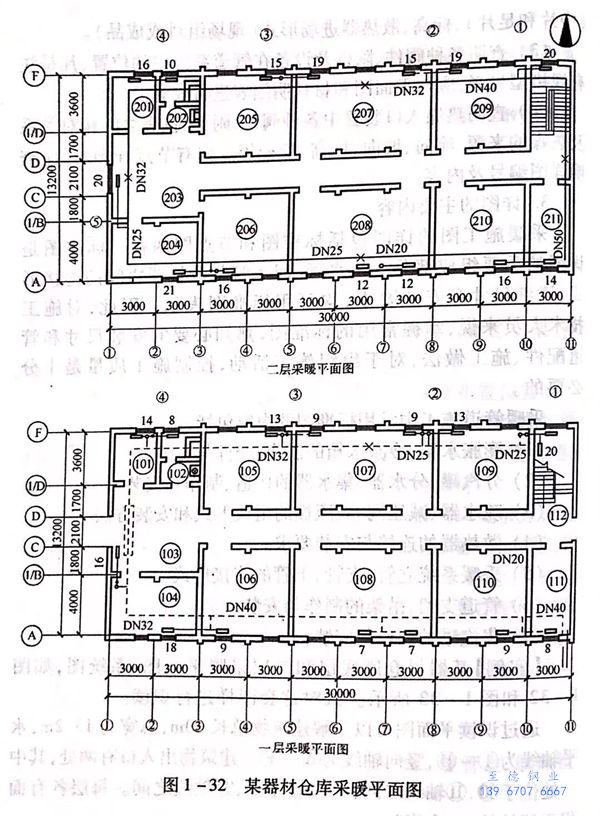

【實例(li)】某器材倉庫底層(ceng)和(he)二(er)層(ceng)采(cai)暖平面圖、系統圖，如(ru)圖1-32和(he)圖1-33所示。試對這(zhe)套(tao)圖樣進行(xing)識讀。
通過識讀平(ping)面(mian)圖可以了解建(jian)筑物(wu)(wu)總長(chang)30m,總寬為(wei)13.2m,水平(ping)軸線(xian)為(wei)①~?,豎(shu)向軸線(xian)為(wei)A~F.建(jian)筑物(wu)(wu)出人口有兩(liang)處(chu)，其中一處(chu)位于(yu)⑩、?軸線(xian)之間，另一處(chu)在C、①軸線(xian)之間。每層各有面(mian)積(ji)不等(deng)的約11個房間。
在(zai)建(jian)筑物(wu)的(de)兩個入口處(chu)，散(san)(san)熱器布置在(zai)門口墻壁上(shang)，其余(yu)的(de)散(san)(san)熱器全部布置在(zai)各(ge)房間的(de)窗(chuang)臺下。散(san)(san)熱器的(de)片數均注在(zai)散(san)(san)熱器圖例上(shang)。
通(tong)過(guo)查(cha)閱(yue)系(xi)統(tong)圖(tu)得知(zhi)，本例為(wei)(wei)(wei)(wei)雙管(guan)(guan)(guan)(guan)(guan)(guan)(guan)上(shang)(shang)分式熱(re)水(shui)(shui)(shui)采暖系(xi)統(tong)，熱(re)媒干管(guan)(guan)(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)徑為(wei)(wei)(wei)(wei)DN50,標(biao)(biao)高為(wei)(wei)(wei)(wei)－1.40m,由(you)南(nan)向北(bei)穿(chuan)過(guo)A軸線外墻進入111號房(fang)間，在(zai)(zai)A~?軸線交角處登高，在(zai)(zai)總立(li)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)上(shang)(shang)安裝一控(kong)制閥(fa)門(men)(men)。總立(li)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)登高至二(er)層6.00m,在(zai)(zai)天棚下沿(yan)墻敷設。干管(guan)(guan)(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)徑依(yi)次(ci)為(wei)(wei)(wei)(wei)DN50、DN40、DN32、DN25、DN20.本例共有8根立(li)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)，管(guan)(guan)(guan)(guan)(guan)(guan)(guan)徑均為(wei)(wei)(wei)(wei)DN20.立(li)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)為(wei)(wei)(wei)(wei)雙管(guan)(guan)(guan)(guan)(guan)(guan)(guan)式，采用三(san)通(tong)和(he)四(si)通(tong)與(yu)散熱(re)器連接。回水(shui)(shui)(shui)干管(guan)(guan)(guan)(guan)(guan)(guan)(guan)的起始(shi)端(duan)在(zai)(zai)103房(fang)間，標(biao)(biao)高為(wei)(wei)(wei)(wei)0.200m,沿(yan)墻在(zai)(zai)底(di)層地(di)面拖地(di)敷設，管(guan)(guan)(guan)(guan)(guan)(guan)(guan)道坡度(du)與(yu)回水(shui)(shui)(shui)流動(dong)方向為(wei)(wei)(wei)(wei)同向。回水(shui)(shui)(shui)干管(guan)(guan)(guan)(guan)(guan)(guan)(guan)在(zai)(zai)103房(fang)間過(guo)門(men)(men)處，返(fan)(fan)低至地(di)溝繞(rao)過(guo)大門(men)(men)。干管(guan)(guan)(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)徑依(yi)次(ci)為(wei)(wei)(wei)(wei)DN20、DN25、DN32、DN40、DN50.干管(guan)(guan)(guan)(guan)(guan)(guan)(guan)在(zai)(zai)111房(fang)間返(fan)(fan)低－1.400m 流至室外管(guan)(guan)(guan)(guan)(guan)(guan)(guan)道。
在(zai)供水、回水立管上均設有閥門，但①立管上未裝，而(er)在(zai)散熱器的支(zhi)管上安裝閥門。
由圖(tu)紙得(de)知，干(gan)(gan)管(guan)上(shang)(shang)設(she)有(you)(you)固(gu)定支(zhi)(zhi)架(jia)，供(gong)水干(gan)(gan)管(guan)上(shang)(shang)設(she)有(you)(you)4個，回水干(gan)(gan)管(guan)上(shang)(shang)設(she)有(you)(you)3個。管(guan)道(dao)活動(dong)支(zhi)(zhi)架(jia)通常在施工圖(tu)上(shang)(shang)是不顯示(shi)的，施工人員應按有(you)(you)關(guan)規范要求，在現場(chang)選定和(he)設(she)置(zhi)。

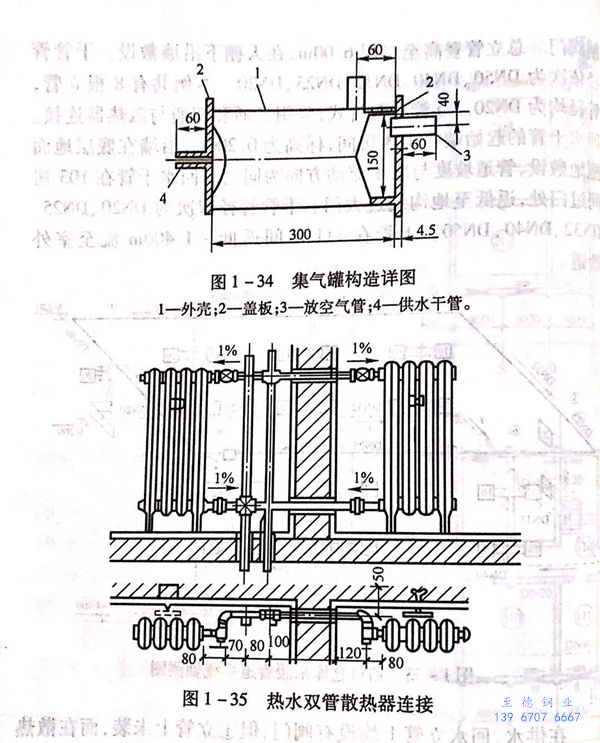

在識(shi)讀平面圖(tu)(tu)和系統(tong)圖(tu)(tu)的(de)(de)同時，需要查閱(yue)部分標準圖(tu)(tu)，本(ben)例中集氣罐的(de)(de)制作與安裝(zhuang)，如(ru)圖(tu)(tu)1-34所示，散(san)熱(re)器與立(li)支(zhi)管的(de)(de)連接，如(ru)圖(tu)(tu)1-35所示。
