塑料管(guan)包括聚(ju)乙烯管(guan)、聚(ju)丙烯管(guan)、聚(ju)氯乙烯管(guan)等。這(zhe)些管(guan)材質軟,在200℃左右(you)即產(chan)生(sheng)塑性變(bian)形(xing)或(huo)能熔化,因此(ci)加工十(shi)分方便。
1. 塑(su)料管的切割與彎曲(qu)
使用細牙手(shou)鋸(ju)或(huo)木工圓(yuan)鋸(ju)進行(xing)切割,公(gong)稱直徑DN≤200mm的彎(wan)(wan)管,有成品彎(wan)(wan)頭供(gong)應,一般(ban)為彎(wan)(wan)曲(qu)(qu)半徑很小(xiao)的急彎(wan)(wan)彎(wan)(wan)頭。需要制作(zuo)時可采用熱彎(wan)(wan),彎(wan)(wan)曲(qu)(qu)半徑R=(3.5~4)DN.塑料管熱彎(wan)(wan)工(gong)藝與(yu)彎(wan)(wan)鋼管的不同在于:
①. 不(bu)論管徑(jing)大小,一律填細砂。
②. 加(jia)熱溫度為(wei)130℃~150℃,在蒸汽加(jia)熱箱或電(dian)加(jia)熱箱內進(jin)行。
③. 用木(mu)材(cai)制作彎(wan)管(guan)(guan)(guan)(guan)模具(ju),木(mu)塊的高度(du)稍高于管(guan)(guan)(guan)(guan)子(zi)(zi)半徑。管(guan)(guan)(guan)(guan)子(zi)(zi)加(jia)(jia)熱至要(yao)求溫度(du)迅(xun)速(su)從(cong)加(jia)(jia)熱箱內取出(chu),放人彎(wan)管(guan)(guan)(guan)(guan)模具(ju)內,因(yin)管(guan)(guan)(guan)(guan)材(cai)已成塑性,用力很小,用澆(jiao)冷(leng)(leng)水方(fang)法使(shi)其冷(leng)(leng)卻定型,然后取出(chu)砂子(zi)(zi),并(bing)繼續進(jin)行水冷(leng)(leng)。管(guan)(guan)(guan)(guan)子(zi)(zi)冷(leng)(leng)卻后要(yao)有(you)1°~2°的回(hui)彈,因(yin)此制作模具(ju)時把彎(wan)曲角度(du)加(jia)(jia)大(da)1°~2°。
2. 塑料管(guan)的連接
塑料管(guan)(guan)的(de)(de)連(lian)接(jie)方法可(ke)根據管(guan)(guan)材(cai)、工作條件(jian)、管(guan)(guan)道敷設條件(jian)而定。壁厚大于4mm,DN≥50mm的(de)(de)塑料管(guan)(guan)均可(ke)采用(yong)(yong)對(dui)口(kou)(kou)接(jie)觸焊(han);壁厚小于4mm,DN≤150mm的(de)(de)承(cheng)(cheng)壓管(guan)(guan)可(ke)采用(yong)(yong)套管(guan)(guan)或(huo)承(cheng)(cheng)口(kou)(kou)連(lian)接(jie);非承(cheng)(cheng)壓的(de)(de)管(guan)(guan)子可(ke)采用(yong)(yong)承(cheng)(cheng)口(kou)(kou)粘結(jie)、加橡膠圈(quan)的(de)(de)承(cheng)(cheng)口(kou)(kou)連(lian)接(jie);與(yu)閥件(jian)、金屬部(bu)件(jian)或(huo)管(guan)(guan)道相連(lian)接(jie),且壓力(li)低(di)于2MPa時(shi),可(ke)采用(yong)(yong)卷(juan)邊法蘭(lan)連(lian)接(jie)或(huo)平焊(han)法蘭(lan)連(lian)接(jie)。
塑料(liao)管(guan)的對(dui)口焊(han)接有(you)對(dui)口接觸焊(han)和(he)熱空氣焊(han)兩(liang)種方法(fa)。
①. 對口接觸焊是將塑料管放在焊接設備的夾具上夾牢,清除管端氧化層,將兩根管子對正,管端間隙在0.7mm以下,電加熱盤正套在接口處加熱,使塑料深處表面1mm~2mm熔化,并用0.1MPa~0.25MPa的壓力加壓使熔融表面連接成一體。
②. 熱空氣焊接是將壓縮空氣通過焊槍,焊槍為一電熱空氣管,可將空氣加熱至200℃~250℃,可以調節焊槍內的電熱絲電壓以控制溫度。壓縮空氣保持壓力為0.05MPa~0.1MPa.焊接時將管端對正,用塑料條對準焊縫,焊槍加熱將管件和焊條熔融并連接在一起。
承(cheng)插(cha)(cha)口(kou)(kou)連接的(de)(de)程序是先進行(xing)(xing)試插(cha)(cha),檢查承(cheng)插(cha)(cha)口(kou)(kou)長(chang)度(du)(du)及間隙,長(chang)度(du)(du)以管子公稱直(zhi)徑的(de)(de)1倍(bei)~1.5倍(bei)為宜,間隙應不大于0.3mm,然后用(yong)酒(jiu)精(jing)將承(cheng)口(kou)(kou)內(nei)壁、插(cha)(cha)管外(wai)(wai)壁擦洗干凈,并均勻涂上一層膠(jiao)黏(nian)劑(ji)(ji)(ji),即(ji)時插(cha)(cha)入(ru),保(bao)持(chi)擠(ji)壓2min~3min,擦凈接口(kou)(kou)外(wai)(wai)擠(ji)出的(de)(de)膠(jiao)黏(nian)劑(ji)(ji)(ji),固(gu)化后在承(cheng)口(kou)(kou)外(wai)(wai)端(duan)可再(zai)行(xing)(xing)焊接,以增(zeng)加連接強(qiang)度(du)(du)。膠(jiao)黏(nian)劑(ji)(ji)(ji)可采用(yong)過氯乙(yi)烯樹脂(zhi)與二(er)氯乙(yi)烷(或丙酮)重(zhong)量比1:4的(de)(de)調和(he)物,該調和(he)物稱為過氯乙(yi)烯膠(jiao)黏(nian)劑(ji)(ji)(ji),也可采用(yong)市(shi)場(chang)上供應的(de)(de)多種膠(jiao)黏(nian)劑(ji)(ji)(ji)。

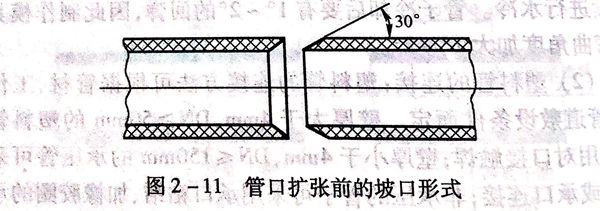

如塑料管(guan)沒有承(cheng)口(kou),還要自行加(jia)工制作。方法是在擴(kuo)(kuo)張管(guan)端(duan)(duan)(duan)采用(yong)蒸(zheng)汽加(jia)熱(re)或(huo)用(yong)甘油加(jia)熱(re)鍋加(jia)熱(re),加(jia)熱(re)長度為(wei)(wei)管(guan)子直(zhi)徑的1倍~1.5倍,加(jia)熱(re)溫度為(wei)(wei)130℃~150℃.此時可將插(cha)口(kou)的管(guan)子插(cha)入已加(jia)熱(re)的管(guan)端(duan)(duan)(duan),使其擴(kuo)(kuo)大為(wei)(wei)承(cheng)口(kou)。也可用(yong)金屬擴(kuo)(kuo)口(kou)模具擴(kuo)(kuo)張。為(wei)(wei)了使插(cha)人管(guan)能順利地插(cha)入承(cheng)口(kou),可在擴(kuo)(kuo)張管(guan)端(duan)(duan)(duan)及插(cha)人管(guan)端(duan)(duan)(duan)先做成30°的斜口(kou),如圖2-11所示。

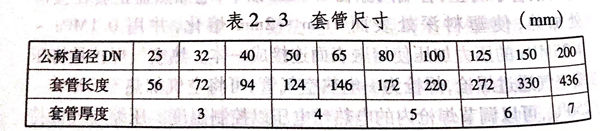

套管(guan)連接是先將管(guan)子對焊起來,并把(ba)焊縫鏟平,再在接頭(tou)上加(jia)套管(guan)。套管(guan)可用塑料板加(jia)熱(re)卷(juan)制而成(cheng),套管(guan)與(yu)連接管(guan)之間涂上膠黏劑(ji),套管(guan)的接口、套管(guan)兩端與(yu)連接管(guan)還可焊接起來,增(zeng)加(jia)強度,套管(guan)尺(chi)寸見表2-3。
法(fa)(fa)蘭(lan)連接是采(cai)用鋼制法(fa)(fa)蘭(lan)時(shi),先將法(fa)(fa)蘭(lan)套入(ru)管(guan)內(nei),然(ran)后加(jia)熱管(guan)進(jin)(jin)行翻(fan)邊;采(cai)用塑料(liao)板材制成的法(fa)(fa)蘭(lan)可與塑料(liao)管(guan)進(jin)(jin)行焊(han)接。此時(shi)塑料(liao)法(fa)(fa)蘭(lan)應在內(nei)徑兩(liang)面(mian)車出45°坡口,兩(liang)面(mian)都(dou)應與管(guan)子(zi)焊(han)接。緊固法(fa)(fa)蘭(lan)時(shi)應把密封墊(dian)墊(dian)好,并在螺栓兩(liang)端加(jia)墊(dian)圈。

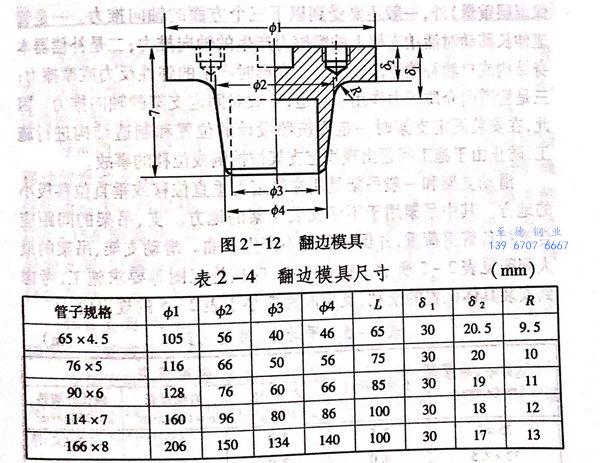

塑(su)料(liao)管管端翻(fan)邊的工(gong)藝是將要翻(fan)邊的管端加(jia)熱(re)至140℃~150℃,套上鋼法蘭,推入翻(fan)邊模具(ju)。翻(fan)邊模具(ju)為(wei)鋼質,如圖2-12所示,尺(chi)寸如表2-4所列。翻(fan)邊模具(ju)推人前先加(jia)熱(re)至80℃~100℃,不使(shi)管端冷(leng)卻(que),推入后(hou)均勻地使(shi)管口翻(fan)成垂直(zhi)于管子軸線(xian)的翻(fan)邊。翻(fan)邊后(hou)不得有裂紋和皺折等(deng)缺(que)陷。
