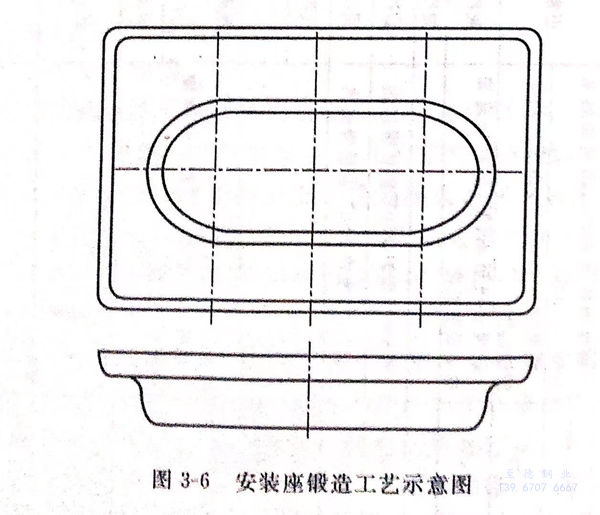

以鉻-鎳奧氏(shi)體不銹(xiu)鋼香蕉視頻app連接:06Cr18Ni11Ti安(an)裝座鍛造(zao)工藝(yi)為例（見圖3-6),其工藝(yi)流程：下料(liao)→檢查(cha)→打(da)磨→加熱→模鍛→加熱→校正→熱處理(li)→腐蝕(shi)→終檢。

下料(liao)：可以用鋸(ju)(ju)床鋸(ju)(ju)切(qie)(qie)、砂輪切(qie)(qie)割(ge)機切(qie)(qie)割(ge)或車床車切(qie)(qie)，尺寸(cun)為Φ26x64mm,并要將毛刺和尖角打磨掉(diao)。

檢查：檢查表面缺陷。

打磨：清除表面缺陷(xian)及(ji)毛刺。

加熱：加(jia)(jia)熱溫度為1100~1200℃,加(jia)(jia)熱時間(jian)為10~25min,裝爐(lu)數量少于60件。

模鍛(duan)：選用(yong)1噸模(mo)鍛錘(chui)，終鍛溫度900℃.

校正：在1噸模鍛錘上利用終鍛型槽校正。

熱(re)處(chu)理(li)：根(gen)據鋼種(zhong)確定熱處理(li)制度，進行熱處理(li)。

表面清理：根據要求，對鍛件的表面進行必要的清理，如噴丸、酸(suan)洗、拋(pao)光(guang)等。

終檢：100%檢查外表面。
