一、室內消防栓(shuan)給水(shui)系統(tong)


 建筑高(gao)度不超過24m的低層建筑物室內(nei)消(xiao)防栓給水系統,一般可用來撲滅建筑物內(nei)的初(chu)期(qi)火災(zai)。


 根據建筑物高度、室(shi)外管網壓(ya)力、流(liu)量和室(shi)內(nei)消(xiao)(xiao)防流(liu)量、水壓(ya)等(deng)要求,室(shi)內(nei)消(xiao)(xiao)防給(gei)水系統可(ke)分(fen)為三類:


1. 無(wu)加壓泵和水箱(xiang)的室(shi)內消(xiao)防栓(shuan)給水系統

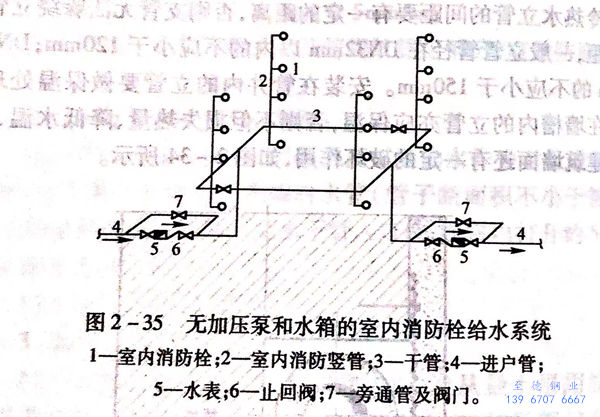

 此種給(gei)水系統(tong)如(ru)圖(tu)2-35所示,常在(zai)建筑物高度(du)不大、室外(wai)給(gei)水管網壓力和(he)流量(liang)完全能(neng)滿足室內最不利消防栓(shuan)設置點所需的水壓和(he)流量(liang)時采用。


 消防時,旋翼(yi)式(shi)水(shui)表(biao)的允(yun)許水(shui)頭損失宜(yi)小(xiao)于5m,螺(luo)翼(yi)式(shi)水(shui)表(biao)宜(yi)小(xiao)于3m。




2. 設(she)有(you)水箱的室內(nei)消(xiao)防栓給(gei)水系(xi)統

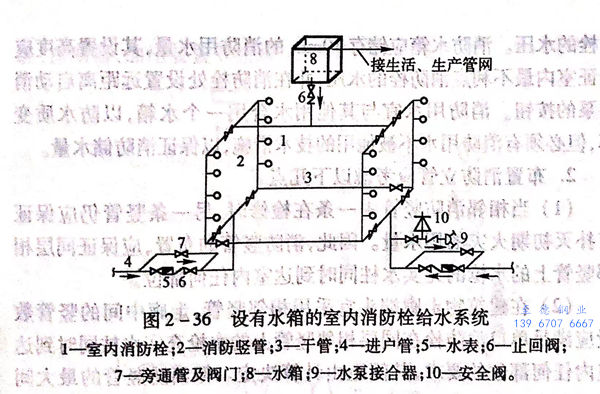

  此種(zhong)給(gei)水(shui)(shui)系(xi)統如圖2-36所示,常用在水(shui)(shui)壓(ya)(ya)變(bian)化較(jiao)大的(de)城市或居(ju)民區(qu)。當生(sheng)(sheng)活、生(sheng)(sheng)產(chan)用水(shui)(shui)量(liang)達到(dao)最(zui)大時,室(shi)外管網不能(neng)保證室(shi)內(nei)最(zui)不利點(dian)消(xiao)防栓的(de)壓(ya)(ya)力和(he)流量(liang);而生(sheng)(sheng)活、生(sheng)(sheng)產(chan)用水(shui)(shui)量(liang)較(jiao)小時,室(shi)內(nei)管網的(de)壓(ya)(ya)力又較(jiao)大。因此,常設水(shui)(shui)箱(xiang)調節生(sheng)(sheng)活、生(sheng)(sheng)產(chan)用水(shui)(shui)量(liang),同時儲存10min的(de)消(xiao)防用水(shui)(shui)量(liang)。10min后,由消(xiao)防車(che)通過(guo)加壓(ya)(ya)水(shui)(shui)泵接合(he)器(qi)進行滅火(huo)。生(sheng)(sheng)活、生(sheng)(sheng)產(chan)、消(xiao)防合(he)用的(de)水(shui)(shui)箱(xiang),應(ying)有保證消(xiao)防用水(shui)(shui)不作他(ta)用的(de)措施。水(shui)(shui)箱(xiang)的(de)安裝高度應(ying)滿足室(shi)內(nei)管網最(zui)不利點(dian)消(xiao)防栓水(shui)(shui)壓(ya)(ya)和(he)水(shui)(shui)量(liang)的(de)要求(qiu)。




3. 設(she)置(zhi)消防(fang)泵和水箱的室內消防(fang)栓給水系統

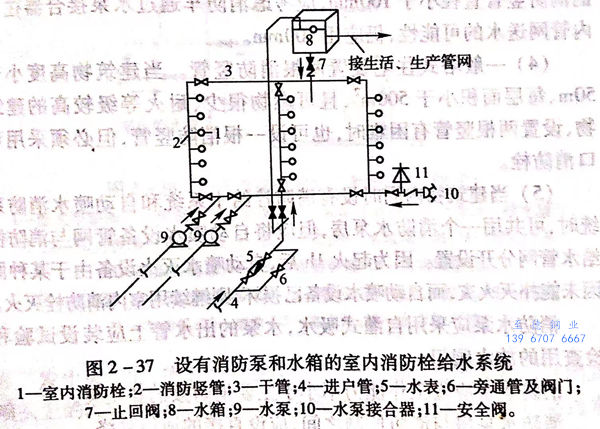

  此(ci)種系統如圖2-37所示。室(shi)內管(guan)網(wang)壓(ya)(ya)力經常(chang)不能(neng)滿(man)足室(shi)內消(xiao)(xiao)(xiao)(xiao)(xiao)防栓(shuan)(shuan)給(gei)水(shui)(shui)(shui)系統的(de)(de)水(shui)(shui)(shui)量(liang)(liang)和(he)(he)水(shui)(shui)(shui)壓(ya)(ya)要求時,宜設置水(shui)(shui)(shui)泵(beng)和(he)(he)水(shui)(shui)(shui)箱。消(xiao)(xiao)(xiao)(xiao)(xiao)防用水(shui)(shui)(shui)與其(qi)他用水(shui)(shui)(shui)合并的(de)(de)室(shi)內消(xiao)(xiao)(xiao)(xiao)(xiao)防栓(shuan)(shuan)給(gei)水(shui)(shui)(shui)系統,其(qi)消(xiao)(xiao)(xiao)(xiao)(xiao)防泵(beng)應(ying)(ying)保證供應(ying)(ying)生(sheng)活、生(sheng)產(chan)、消(xiao)(xiao)(xiao)(xiao)(xiao)防用水(shui)(shui)(shui)的(de)(de)最大秒(miao)流量(liang)(liang),并應(ying)(ying)滿(man)足室(shi)內管(guan)網(wang)最不利點(dian)消(xiao)(xiao)(xiao)(xiao)(xiao)防栓(shuan)(shuan)的(de)(de)水(shui)(shui)(shui)壓(ya)(ya)。消(xiao)(xiao)(xiao)(xiao)(xiao)防水(shui)(shui)(shui)箱應(ying)(ying)儲存10min的(de)(de)消(xiao)(xiao)(xiao)(xiao)(xiao)防用水(shui)(shui)(shui)量(liang)(liang),其(qi)設置高度應(ying)(ying)保證室(shi)內最不利點(dian)消(xiao)(xiao)(xiao)(xiao)(xiao)防栓(shuan)(shuan)的(de)(de)水(shui)(shui)(shui)壓(ya)(ya),并在消(xiao)(xiao)(xiao)(xiao)(xiao)防栓(shuan)(shuan)處設置遠距(ju)離啟(qi)動(dong)消(xiao)(xiao)(xiao)(xiao)(xiao)防泵(beng)的(de)(de)按鈕。消(xiao)(xiao)(xiao)(xiao)(xiao)防用水(shui)(shui)(shui)宜與其(qi)他用水(shui)(shui)(shui)合用一個水(shui)(shui)(shui)箱,以防水(shui)(shui)(shui)質變壞(huai),但必須有消(xiao)(xiao)(xiao)(xiao)(xiao)防用水(shui)(shui)(shui)不被他用的(de)(de)技術(shu)措(cuo)施,以保證消(xiao)(xiao)(xiao)(xiao)(xiao)防儲水(shui)(shui)(shui)量(liang)(liang)。





二、布置消防立管(guan)應考慮以下幾點


  1. 當相(xiang)鄰(lin)消防(fang)豎管(guan)(guan)中一條(tiao)在檢(jian)修時,另一條(tiao)豎管(guan)(guan)仍應(ying)保(bao)(bao)證有撲滅初期火災的用水量。因(yin)此(ci),消防(fang)豎管(guan)(guan)的布置,應(ying)保(bao)(bao)證同層相(xiang)鄰(lin)豎管(guan)(guan)上(shang)的水槍的充實(shi)水柱同時到達(da)室內任何部(bu)位。


  2. 在建(jian)筑物(wu)走廊端頭宜采用(yong)相鄰豎(shu)(shu)管(guan)(guan),走廊中間(jian)的(de)豎(shu)(shu)管(guan)(guan)數(shu)量應滿足單口消(xiao)防栓在同(tong)層相鄰豎(shu)(shu)管(guan)(guan)上的(de)水(shui)槍充實水(shui)柱(zhu)同(tong)時到達室內任何部位(wei)的(de)要求,其間(jian)距由計算決定。但消(xiao)防豎(shu)(shu)管(guan)(guan)的(de)最(zui)大間(jian)距不宜大于(yu)30m.


  3. 消(xiao)防(fang)豎(shu)管的(de)直徑(jing)由室(shi)內消(xiao)防(fang)用水(shui)量計算決定,計算出來的(de)消(xiao)防(fang)豎(shu)管直徑(jing)小于100mm,應(ying)考慮消(xiao)防(fang)車(che)通過水(shui)泵接合器(qi)往室(shi)內管網送水(shui)的(de)可能性,仍應(ying)用100mm.


  4. 一般塔式(shi)住(zhu)宅設置兩根(gen)消(xiao)防豎(shu)管。當(dang)建筑物(wu)高(gao)度小于(yu)50m、每層(ceng)面(mian)積小于(yu)500㎡,且可(ke)燃物(wu)很少、耐火等級較高(gao)的建筑物(wu),設置兩根(gen)豎(shu)管有(you)困(kun)難時,也可(ke)設一根(gen)消(xiao)防豎(shu)管,但必(bi)須采(cai)用(yong)雙口消(xiao)防栓。


  5. 當建(jian)筑物(wu)內同(tong)時設(she)有消(xiao)防栓(shuan)給水(shui)系統和自(zi)動噴水(shui)消(xiao)防系統時,可共(gong)用一個消(xiao)防水(shui)泵房,但應將自(zi)動噴水(shui)設(she)備(bei)管網與消(xiao)防栓(shuan)給水(shui)管網分開設(she)置(zhi)。因(yin)為起火(huo)1h后,自(zi)動噴水(shui)滅火(huo)設(she)備(bei)由于某種原(yuan)因(yin)未能撲(pu)滅火(huo)災,而自(zi)動噴水(shui)設(she)備(bei)已損壞,則繼續用室內消(xiao)防栓(shuan)滅火(huo)。


 消防水泵應(ying)(ying)采用自(zi)灌式(shi)吸水,水泵的出水管上應(ying)(ying)裝設試驗(yan)和檢(jian)查用的放水閥門(men)。


 消防水泵(beng)應(ying)設(she)工(gong)作能(neng)力不小于(yu)主要消防泵(beng)的備用泵(beng)。


 消防水泵房(fang)與消防控(kong)制之間,應設(she)直接的通信聯絡。



三、閉式(shi)自動噴(pen)水滅火系統


1. 系統(tong)組(zu)成

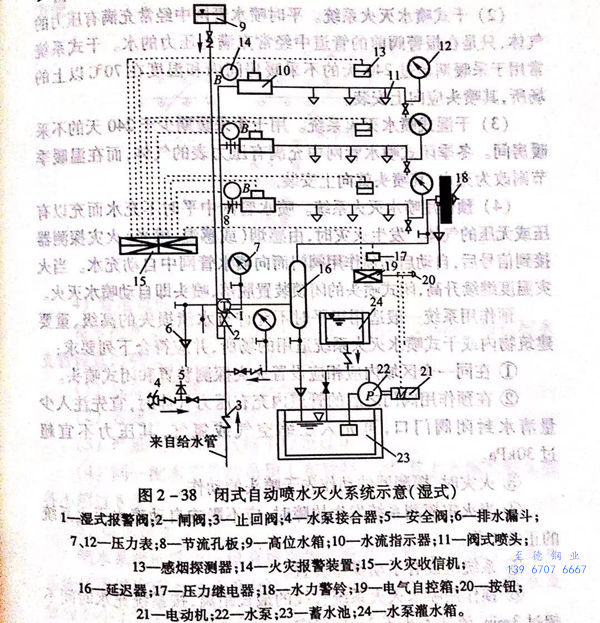

  閉式自動噴水滅火(huo)系統(tong)一般由(you)閉式噴頭、管網、報警閥門系統(tong)、探測器、加(jia)壓裝(zhuang)置等(deng)組成,如圖2-38所示。


  發(fa)生火災時,建筑物內溫度上升(sheng),當室溫升(sheng)高(gao)到足以打開(kai)閉式噴(pen)頭(tou)上的閉鎖(suo)裝置時,噴(pen)頭(tou)即自動(dong)噴(pen)水滅(mie)火,同時報警(jing)閥(fa)門(men)通過水力警(jing)鈴發(fa)出報警(jing)信(xin)號。




2. 系統分類


 a. 濕式(shi)噴水滅火系統(tong)。


  在噴水管網中(zhong)經常充(chong)滿(man)有(you)壓力的(de)(de)水,發(fa)生火(huo)災時,閉(bi)式噴頭的(de)(de)閉(bi)鎖(suo)裝(zhuang)置熔化脫落,水即自動(dong)噴水滅(mie)火(huo),同時發(fa)出火(huo)警信號。濕式系(xi)統用于(yu)溫度不低(di)于(yu)4℃的(de)(de)房間。


 b. 干式噴水滅火系統。


  平時噴(pen)(pen)水(shui)管(guan)網(wang)中經常充(chong)滿有(you)壓力(li)的氣(qi)體,只是在(zai)報警閥前(qian)的管(guan)道中經常充(chong)滿有(you)壓力(li)的水(shui)。干式系統(tong)常用于采暖(nuan)期(qi)超(chao)過240天(tian)的不(bu)采暖(nuan)房間內和(he)溫度(du)在(zai)70℃以上的場(chang)所(suo),其噴(pen)(pen)頭(tou)應向上安裝。


 c. 干濕式噴(pen)水滅火系統。


  用(yong)于年(nian)采暖期(qi)少于240天的(de)不采暖房(fang)間。冬季(ji)閉式噴水(shui)管網中充(chong)滿有壓力表的(de)氣(qi)體,而在溫暖季(ji)節則(ze)改為充(chong)水(shui),其噴頭就(jiu)向上安裝。


 d. 預作用(yong)噴水滅火系(xi)統。


   噴水管網中平時不充水而充以有壓或無壓的氣體。發生火災時,由感煙(或感溫、感光)火災探測器接到信號后,自動啟動預作用閥門(men)而向噴水管網中自動充水。當火災溫度繼續升高,閉式噴頭的閉鎖裝置脫落,噴頭即自動噴水滅火。預作用系統一般適用于平時不允許有水漬損失的高級、重要建筑物內或干式噴水滅火系統適用的場所,并應符合下列要求:


   ①. 在同一個區域內應(ying)相應(ying)設置(zhi)火災探(tan)測裝置(zhi)和(he)閉(bi)式(shi)噴頭。


   ②. 在預作(zuo)用(yong)閥門之后的管道內充(chong)有(you)壓力(li)氣體時,宜(yi)先注(zhu)入少量清水封閉(bi)閥門口(kou),再充(chong)入壓縮(suo)空氣或氮氣,其壓力(li)不宜(yi)超過30kPa.


   ③. 火災時,探測器(qi)的(de)動作(zuo)先于噴頭的(de)動作(zuo)。


   ④. 當火災探測(ce)系(xi)統(tong)(tong)發生故障(zhang)時,應不(bu)影響自動噴(pen)水滅火系(xi)統(tong)(tong)的正常工作。


   ⑤. 系統應(ying)設有手動操作裝置。


   ⑥. 預作用噴水(shui)滅火系(xi)統管(guan)線(xian)的最長距離,按系(xi)統充水(shui)時間不(bu)超過3min、流速不(bu)小于2m/s確定(ding)。


 對于濕(shi)式系(xi)(xi)統、干式系(xi)(xi)統、干濕(shi)系(xi)(xi)統,根據需要(yao)在其保護區(qu)內設(she)置感(gan)(gan)(gan)煙(yan)(或感(gan)(gan)(gan)溫(wen)、感(gan)(gan)(gan)光)的火災探測器,用于火災預先報警及啟動消防泵(beng)等設(she)備。


3. 噴水管(guan)網

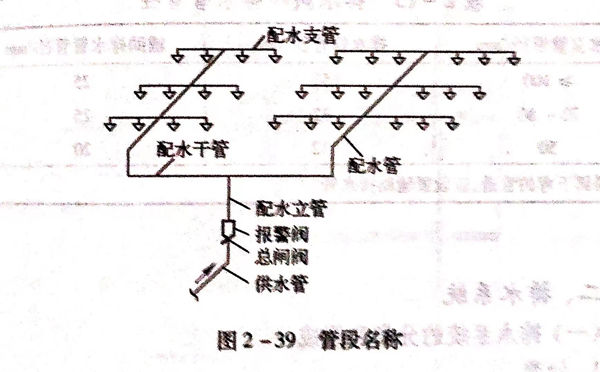

 噴水(shui)(shui)(shui)管(guan)(guan)網的(de)管(guan)(guan)段名稱如(ru)圖2-39所示。其(qi)中(zhong),配(pei)(pei)水(shui)(shui)(shui)立管(guan)(guan)最好設(she)在(zai)配(pei)(pei)水(shui)(shui)(shui)干(gan)管(guan)(guan)的(de)中(zhong)央(yang),配(pei)(pei)水(shui)(shui)(shui)支管(guan)(guan)宜(yi)(yi)在(zai)配(pei)(pei)水(shui)(shui)(shui)管(guan)(guan)兩側(ce)均勻分(fen)布(bu),配(pei)(pei)水(shui)(shui)(shui)管(guan)(guan)宜(yi)(yi)在(zai)配(pei)(pei)水(shui)(shui)(shui)干(gan)管(guan)(guan)的(de)兩側(ce)均勻分(fen)布(bu)。布(bu)置時應考慮管(guan)(guan)件施工與維(wei)護方便。




4. 管道負荷


 每(mei)根(gen)配(pei)水(shui)支(zhi)管或配(pei)水(shui)管的直徑均不應小(xiao)于(yu)25mm,每(mei)根(gen)配(pei)水(shui)支(zhi)管設置的(de)噴頭數(shu)應符合下(xia)列要求:


  a. 輕危險級建(jian)筑物不應超過8個(ge)。


  b. 普通危(wei)險級建筑物不應超過8個(ge)。


  c. 嚴重危(wei)險級(ji)建(jian)筑物不應超過6個


  d. 同(tong)一配水(shui)支管(guan)向吊頂上(shang)(shang)布置(zhi)噴頭時,其(qi)上(shang)(shang)下側(ce)的噴頭數(shu)各不超過8個。


5. 管(guan)道排水


  噴水(shui)系(xi)統(tong)的(de)管(guan)(guan)(guan)道應(ying)設有坡度(du)坡向配(pei)水(shui)立管(guan)(guan)(guan),以便泄(xie)空。充水(shui)系(xi)統(tong)管(guan)(guan)(guan)道坡度(du)應(ying)不(bu)小(xiao)于0.002.充氣系(xi)統(tong)管(guan)(guan)(guan)道的(de)坡度(du):對配(pei)水(shui)支管(guan)(guan)(guan)應(ying)不(bu)小(xiao)于0.004;對配(pei)水(shui)管(guan)(guan)(guan)和(he)配(pei)水(shui)干管(guan)(guan)(guan)應(ying)不(bu)小(xiao)于0.002。


  在寒冷地區(qu),引至外墻(qiang)的排水管(guan)其排水閥(fa)以后(hou)的管(guan)段(duan)至少應有1.2m的長度留在室內,以防(fang)閥(fa)門受凍。

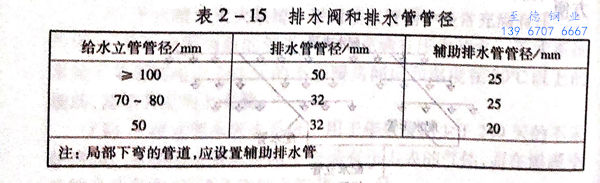

 如充(chong)水系統的管(guan)(guan)(guan)道有局部下(xia)彎,則當下(xia)彎管(guan)(guan)(guan)段內噴頭數(shu)少于5個(ge)(ge)時(shi)(shi),可在管(guan)(guan)(guan)道上設置(zhi)(zhi)帶絲堵的排(pai)(pai)出(chu)口(kou)(kou);當噴頭數(shu)在5個(ge)(ge)~20個(ge)(ge)時(shi)(shi),宜設置(zhi)(zhi)排(pai)(pai)水閥(fa)排(pai)(pai)水口(kou)(kou);當噴頭數(shu)多于20個(ge)(ge)時(shi)(shi),宜設置(zhi)(zhi)帶有排(pai)(pai)水閥(fa)的排(pai)(pai)水管(guan)(guan)(guan),并接至排(pai)(pai)水管(guan)(guan)(guan)道。排(pai)(pai)水閥(fa)和(he)排(pai)(pai)水管(guan)(guan)(guan)管(guan)(guan)(guan)徑見表 2-15。


表 15.jpg
