要減少感應加熱時間，主要應考慮縮短坯料中心的加熱時間。在一定的電流頻率下，這會引起坯料表里溫差的增加。一般香蕉視頻app連接:不銹鋼管坯料表里溫差控制在100℃之內（圖2-13）。這個數值就明確了提高加熱速度的極限，即限定了坯料的加熱時間。對于不同斷面尺寸的坯料，采用不同頻率的電流時，其加熱時間是不同的。

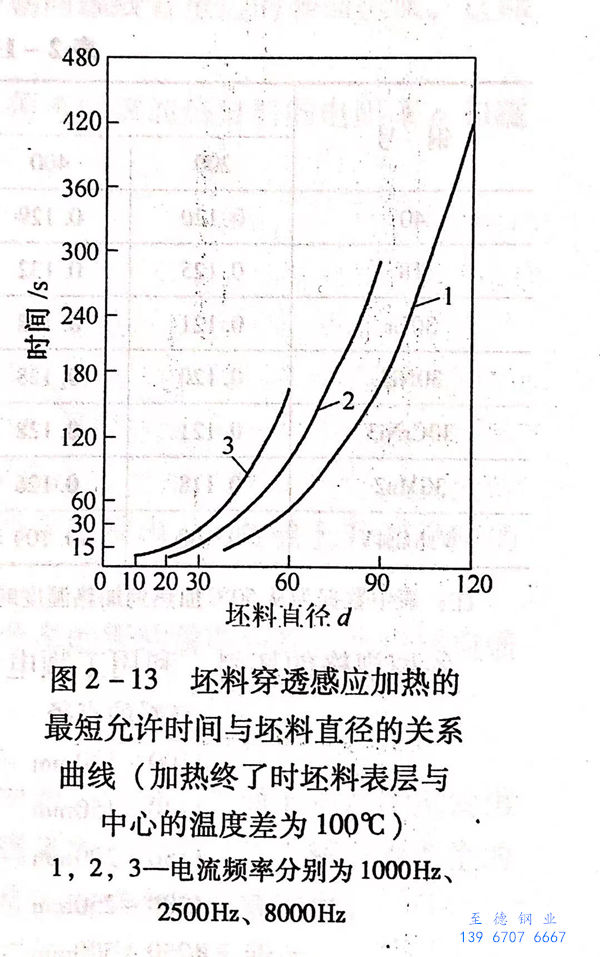

圖 2-13.jpg


   在規定的(de)溫差下，金屬穿透(tou)加熱的(de)最短允許時(shi)間可(ke)用(yong)理論方法計算。但實際上用(yong)實驗數據更為準確(que)和便捷。

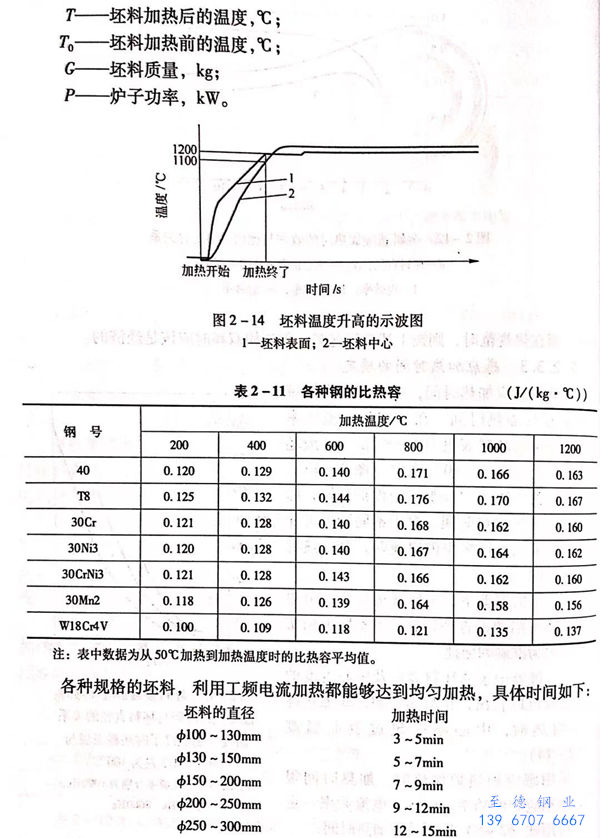

  由示(shi)波(bo)器記(ji)錄的(de)坯料(liao)表(biao)面及(ji)中(zhong)心溫(wen)度的(de)升高過(guo)程可以看(kan)出，在加熱后(hou)期，即(ji)加熱終了的(de)均(jun)熱時，中(zhong)心溫(wen)度超過(guo)表(biao)面溫(wen)度（圖 2-14）。


 采用感(gan)應加(jia)(jia)熱(re)爐(lu)加(jia)(jia)熱(re)時(shi)(shi)(shi)，加(jia)(jia)熱(re)時(shi)(shi)(shi)間(jian)很短，當感(gan)應爐(lu)的功率、電壓(ya)、電流頻率一定(ding)時(shi)(shi)(shi)，可用式近(jin)似計算加(jia)(jia)熱(re)時(shi)(shi)(shi)間(jian)。
