雙相不銹鋼的(de)氫滲(shen)透行為除了受組織結(jie)構的(de)影響(xiang)，還會(hui)因(yin)鋼所處環境(jing)因(yin)素的(de)不同而發生變化。事實上環境(jing)因(yin)素對香蕉視頻app連接:雙相不銹鋼氫滲(shen)透行(xing)為(wei)的(de)作用(yong)也是通過改變(bian)H滲(shen)入(ru)材料的(de)難易(yi)程度來影響氫滲(shen)透行(xing)為(wei)的(de)。香蕉視頻app連接:2507雙相不銹鋼以其(qi)優異的(de)(de)力(li)學性(xing)(xing)能和耐腐蝕性(xing)(xing)能在(zai)石(shi)油(you)(you)和天(tian)然(ran)氣井中(zhong)(zhong)得(de)到廣(guang)泛的(de)(de)應用(yong)，但是近(jin)年來石(shi)油(you)(you)和天(tian)然(ran)氣儲存量逐漸降(jiang)低，而(er)需求量不(bu)斷升(sheng)高，這就導致人們(men)向更深處開發石(shi)油(you)(you)和天(tian)然(ran)氣井。由于石(shi)油(you)(you)和天(tian)然(ran)氣井中(zhong)(zhong)含有大量的(de)(de)硫(liu)，很容(rong)易使鋼結構設備造成嚴重破壞及發生斷裂(lie)等(deng)現(xian)象，因(yin)(yin)而(er)雙(shuang)相(xiang)不(bu)銹鋼的(de)(de)使用(yong)環(huan)境變得(de)更加苛刻，實際(ji)運用(yong)中(zhong)(zhong)對(dui)雙(shuang)相(xiang)鋼的(de)(de)性(xing)(xing)能要(yao)求也(ye)逐漸增高。因(yin)(yin)此，本節氫滲(shen)(shen)透實驗中(zhong)(zhong)研究了固溶態為(wei)1050℃的(de)(de)2507雙(shuang)相(xiang)不(bu)銹鋼在(zai)0.4MHCI溶液以及含有0.5M硫(liu)離子(zi)的(de)(de)0.4MHCl溶液中(zhong)(zhong)的(de)(de)氫滲(shen)(shen)透行(xing)為(wei)，將兩者進(jin)行(xing)比較，進(jin)而(er)分析硫(liu)離子(zi)對(dui)2507雙(shuang)相(xiang)不(bu)銹鋼氫滲(shen)(shen)透行(xing)為(wei)的(de)(de)影響(xiang)。

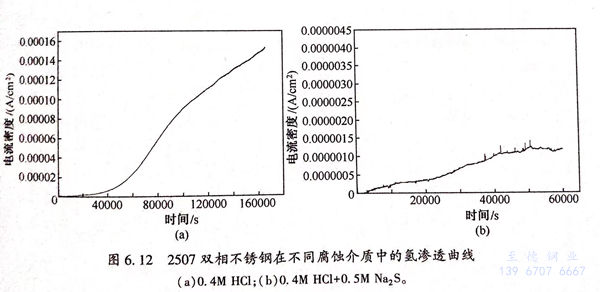

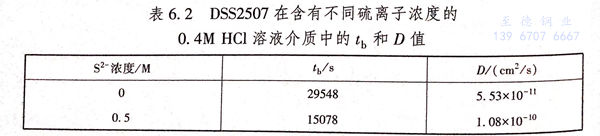

固溶態為1050℃的2507雙相不銹鋼在0.4MHCI溶液以及含有0.5mol/LS2-的0.4MHCl溶液中的氫滲透曲線如圖6.12所示。從圖6.12能夠獲得2507雙相不銹鋼在這兩種溶液中的陽極電流都隨時間的延長而升高，即表明材料中的氫含量隨著時間的延長而升高，并且硫離子的存在使氫原子從鋼的陰極面進入陽極面變得容易，即硫離子降低了DSS2507的抗氫脆能力。鋼在不同濃度硫離子溶液中的t和D值（根據式（6.1)計算所得）如表6.2所列。從表6.2能夠很清晰地看，到S2-使試樣陰極側產生的氫原子中第一個氫原子開始從氫滲透薄膜試樣的陰極側滲透到陽極側的時間變短，在氫滲透曲線上表現為陽極電流開始上升的時間變短，硫離子濃度為0M時t為29548s、硫離子濃度升高為0.5M時t,減小為15078s,減小了14470s;從氫擴散系數（D)的角度看，其值的大小能夠反映鋼溶解氫含量的大小，即氫平衡固溶量的大小，當氫擴散系數（D)值較小時表明鋼的氫平衡固容量較大能夠溶解更多的氫，DSS2507的耐氫脆性能也更優；而當氫擴散系數（D)值較大時，則表明鋼的氫平衡固容量較小，能夠溶解氫的含量減少，鋼的耐氫脆性能相對減弱。從表6.2能夠獲得硫離子濃度為0.5M時D值是1.08×10-10c㎡/s,明顯大于S2-濃度為0M時的D值5.53×10-11(c㎡/s),且高出一個數量級。這表明硫離子的存在增強了DSS2507的氫脆敏感性。

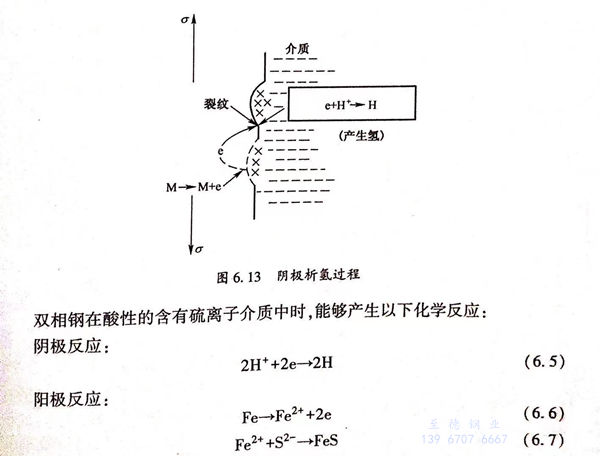

氫(qing)(qing)脆的(de)(de)發(fa)生(sheng)(sheng)主要是(shi)因為處在(zai)(zai)(zai)(zai)晶格間(jian)隙位置且半徑較小(xiao)的(de)(de)H,在(zai)(zai)(zai)(zai)其周邊應力的(de)(de)影響下向(xiang)材(cai)(cai)料(liao)存在(zai)(zai)(zai)(zai)缺陷的(de)(de)區域(yu)或(huo)(huo)者向(xiang)材(cai)(cai)料(liao)的(de)(de)裂(lie)紋(wen)尖端(duan)處富集、降低了原(yuan)子(zi)間(jian)的(de)(de)結合力、促進了裂(lie)紋(wen)尖端(duan)的(de)(de)材(cai)(cai)料(liao)發(fa)生(sheng)(sheng)脆化(hua)現象。也可以說(shuo)氫(qing)(qing)脆的(de)(de)產(chan)生(sheng)(sheng)是(shi)一個陰極析氫(qing)(qing)的(de)(de)過程，如圖6.13所示(shi)。在(zai)(zai)(zai)(zai)材(cai)(cai)料(liao)陰極面形成的(de)(de)氫(qing)(qing)原(yuan)子(zi)或(huo)(huo)者氫(qing)(qing)分子(zi)在(zai)(zai)(zai)(zai)滲(shen)透吸(xi)附(fu)或(huo)(huo)者原(yuan)子(zi)運動(dong)的(de)(de)影響下與材(cai)(cai)料(liao)發(fa)生(sheng)(sheng)作用，最終導致金屬的(de)(de)性(xing)能發(fa)生(sheng)(sheng)變化(hua)產(chan)生(sheng)(sheng)脆化(hua)，氫(qing)(qing)的(de)(de)吸(xi)附(fu)量越多對材(cai)(cai)料(liao)產(chan)生(sheng)(sheng)的(de)(de)影響越高。
其中，在陽極反應中形成的硫化物還會以FeS2、Fe3S4、FeS1-χ等形式出現。反應過程中的硫離子降低了DSS2507雙相不銹鋼原子之間的結合力，促進DSS2507雙相不銹鋼發生陽極溶解，同時陽極溶解過程中產生的電子移動到鋼表面促進了氫的生成。此外，電化學反應中生成的硫化物吸附在鋼表面，導致陰極反應過程中生成的氫原子不容易重新組合成分子氫散出去，導致氫向DSS2507雙相不銹鋼中滲入并在DSS2507雙相不銹鋼的缺陷處以及裂紋尖端處富集，導致鋼材產生脆化現象。意大利學者F.Zucchi通過研究酸性人造海水環境中硫離子對雙相不銹鋼氫脆敏感性的影響，也指出硫離子可以減小原子氫合成氫氣的速度，增加氫在鋼表面的吸附量，并且氫能夠被鋼吸收，其實驗結果表明硫離子的體積分數為1.0×10-6時雙相不銹鋼的氫脆敏感性得到增強。
綜上(shang)所述(shu)，2507雙相不銹鋼(gang)在硫離子的作(zuo)用下氫脆敏(min)感性升高、耐氫脆性能(neng)降低。
浙(zhe)江至(zhi)德鋼業(ye)有限公司對微觀(guan)組織、硫離子以及鉬酸(suan)根離子這(zhe)三(san)(san)個因(yin)素進行單因(yin)素實(shi)驗，通過電化學(xue)氫滲透(tou)實(shi)驗測試方法探究和分析(xi)了(le)2205和2507雙相(xiang)不(bu)銹(xiu)鋼在這(zhe)三(san)(san)種因(yin)素影響下的氫滲透(tou)行為(wei)，所得主要結論如下：
1. 雙相不(bu)銹鋼氫(qing)擴散系數隨固溶處理溫度(du)的上升表現為(wei)逐漸變(bian)大的趨勢，氫(qing)脆敏感性提(ti)高，耐氫(qing)脆性能降(jiang)低。主要是由于固溶熱處理溫度(du)的增高導(dao)致奧氏體（γ)相含量降(jiang)低，導(dao)致氫(qing)在(zai)DSS2507 中的溶解度(du)降(jiang)低、氫(qing)擴散系數變(bian)大。
2. 對雙相不銹鋼單一相氫滲透的研究表明，隨著固溶溫度的升高，2205雙相(xiang)不銹鋼的氫擴散系數增加，單一相奧氏體的氫擴散系數減小，奧氏體作為“氫陷阱”阻礙氫擴散。單一相鐵素體的氫擴散系數增加，導致材料氫脆敏感性增加。
3. 硫(liu)離子降低(di)了原子氫(qing)合成氫(qing)氣(qi)的(de)速度、增(zeng)加了鋼表面氫(qing)的(de)吸附(fu)量，導(dao)致2507雙(shuang)相不銹鋼在硫(liu)離子的(de)作用下氫(qing)脆(cui)(cui)敏(min)感性升高、耐氫(qing)脆(cui)(cui)性能降低(di)。
4. MoO2-4通過與氫原子的競爭吸附作用，對氫在雙相不銹鋼中的擴散有著一定的抑制作用，進而能夠降低雙相不銹鋼的氫脆敏感性、能夠增強鋼的抗氫脆性能。
