1. 低(di)合(he)金低(di)溫(wen)鋼焊接材(cai)料的選擇

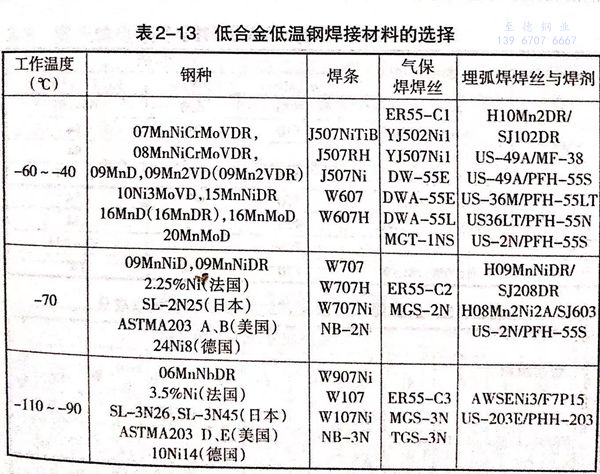

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。

2. 馬氏體低溫用鋼的(de)焊接材(cai)料(liao)

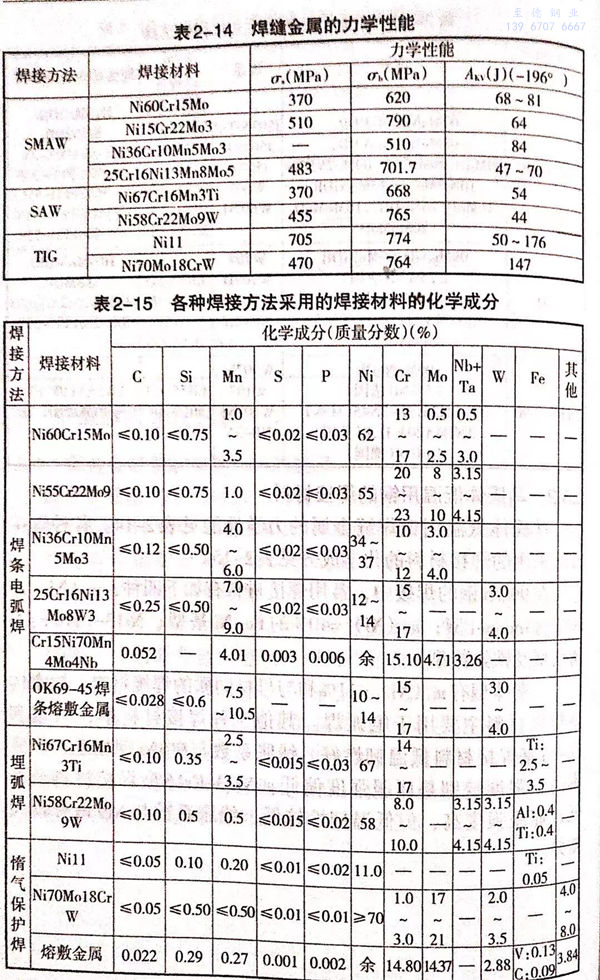

  馬氏體(ti)低溫用(yong)鋼焊(han)(han)縫金屬的力學(xue)性能見表2-14.各種(zhong)焊(han)(han)接(jie)方法采用(yong)的焊(han)(han)接(jie)材料的化學(xue)成分見表2-15.

  在9%Ni鋼的焊接中，常(chang)用焊接材料(liao)有如(ru)下(xia)四種(zhong)：(Ni)>60%的Inconel型(xing)(xing)(xing)；(Ni)=40%的Fe-Ni基(ji)型(xing)(xing)(xing)；Ni13-Cr16的不銹鋼型(xing)(xing)(xing)及鐵(tie)素體(ti)型(xing)(xing)(xing)。

  鐵(tie)素體(ti)(ti)型(xing)(xing)有(Ni)=11%和與(yu)母材(cai)同質的焊(han)(han)接(jie)(jie)(jie)材(cai)料(liao)。鐵(tie)素體(ti)(ti)型(xing)(xing)焊(han)(han)接(jie)(jie)(jie)材(cai)料(liao)主(zhu)要用于氬弧焊(han)(han)。其(qi)他(ta)三種焊(han)(han)接(jie)(jie)(jie)材(cai)料(liao)中，Ni基和Fe-Ni基焊(han)(han)接(jie)(jie)(jie)材(cai)料(liao)低(di)溫韌性(xing)好，線脹系數與(yu)9%Ni鋼(gang)相近，但(dan)成本高，強(qiang)度特別是屈服強(qiang)度偏低(di)。Ni13-Cr16型(xing)(xing)焊(han)(han)接(jie)(jie)(jie)材(cai)料(liao)成本低(di)，屈服強(qiang)度高，但(dan)低(di)溫韌性(xing)較(jiao)低(di)，線脹系數與(yu)Ni9鋼(gang)有較(jiao)大(da)差異。

3. 奧氏體低(di)溫無(wu)磁鋼的(de)焊(han)接(jie)材料

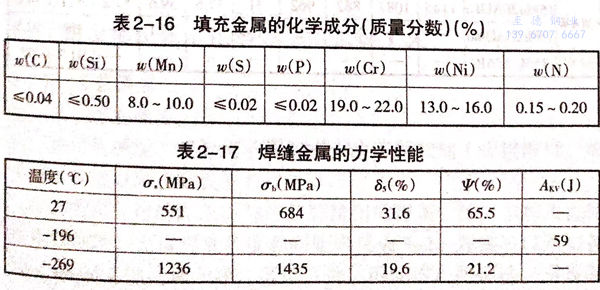

  目前(qian)，0Cr21Ni6Mn9N鋼的焊(han)(han)接還僅(jin)局(ju)限于TIG焊(han)(han)和真空電子束焊(han)(han)接。填充金屬的化學成分(fen)見表(biao)2-16.焊(han)(han)縫金屬的力(li)學性(xing)能如表(biao)2-17所示。

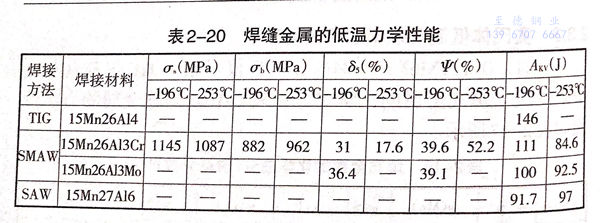

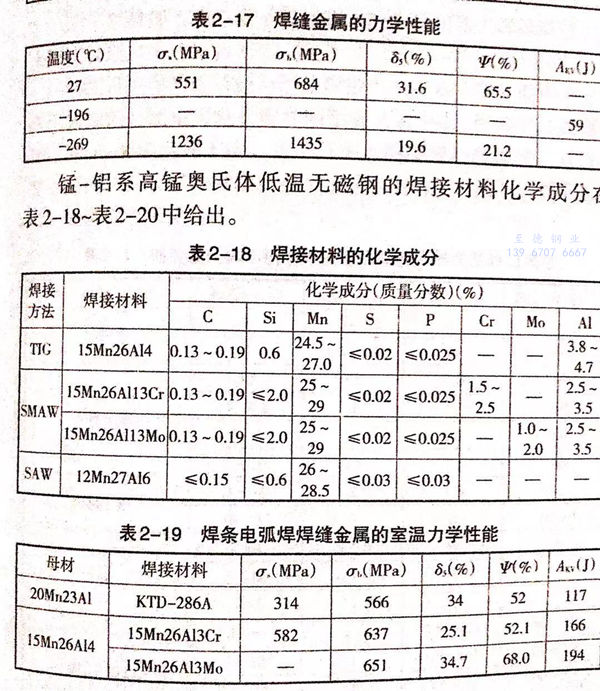

  錳-鋁(lv)系高錳奧(ao)氏體低(di)溫無磁(ci)鋼的(de)焊(han)接材料化(hua)學成分在(zai)表2-18~表2-20中給出。
