1. 奧氏體(ti)低溫無磁不銹鋼的焊接(jie)

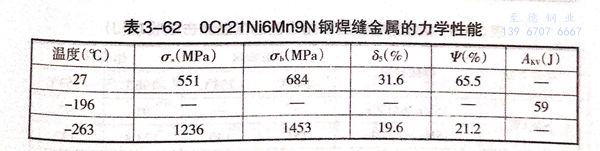

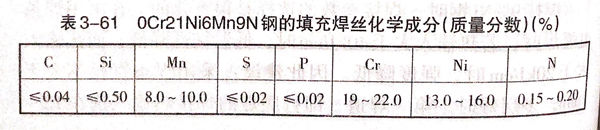

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不(bu)銹鋼。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳(meng)-鋁系高錳(meng)奧氏體低(di)溫無(wu)磁鋼的焊接

 15Mn26Al14鋼可(ke)用(yong)氣體火焰及等離子切割(ge)，切口無硬化。

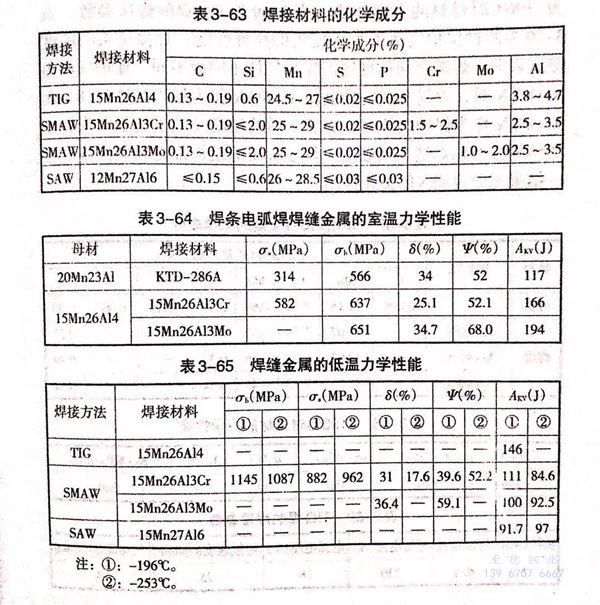

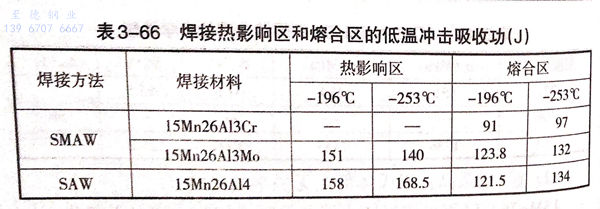

 15Mn26Al14鋼可用SWAM、SAW及TIG方法焊接(jie)(jie)，其所用焊接(jie)(jie)材料及力學(xue)性(xing)能在表3-63~表3-66中給(gei)出。

3. 高(gao)錳奧氏體超低(di)溫無磁(ci)鋼的焊接

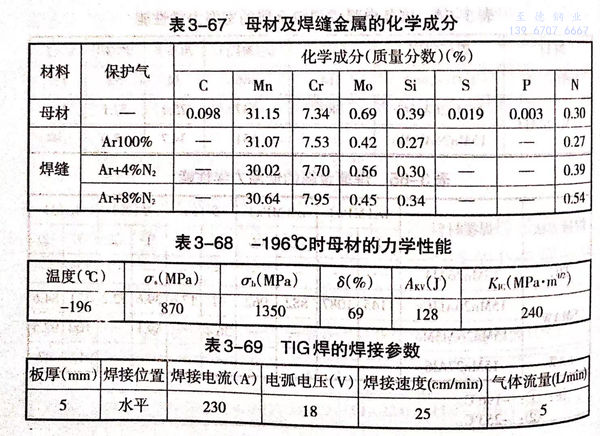

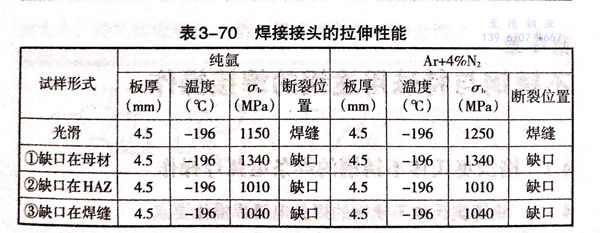

  采用TIG焊(han)(han)法(fa)，保(bao)(bao)(bao)護(hu)氣(qi)體(ti)(ti)用純氬氣(qi)或氬氣(qi)＋氮氣(qi)，填充焊(han)(han)絲直徑4mm.母材及焊(han)(han)縫(feng)(feng)(feng)(feng)金(jin)(jin)屬(shu)(shu)的(de)化學成分(fen)在表3-67中給出。表3-68為-196℃時(shi)母材的(de)力學性能。表3-69為TIG焊(han)(han)的(de)焊(han)(han)接(jie)參數。表3-70為兩種保(bao)(bao)(bao)護(hu)氣(qi)體(ti)(ti)下焊(han)(han)接(jie)接(jie)頭的(de)拉(la)伸性能。焊(han)(han)接(jie)接(jie)頭的(de)硬(ying)度(du)(du)測定表明，焊(han)(han)縫(feng)(feng)(feng)(feng)金(jin)(jin)屬(shu)(shu)的(de)硬(ying)度(du)(du)因(yin)保(bao)(bao)(bao)護(hu)氣(qi)體(ti)(ti)不同(tong)(tong)而不同(tong)(tong)。保(bao)(bao)(bao)護(hu)氣(qi)體(ti)(ti)為Ar+8%N2時(shi)，焊(han)(han)縫(feng)(feng)(feng)(feng)金(jin)(jin)屬(shu)(shu)的(de)硬(ying)度(du)(du)比Ar+4%N2作為保(bao)(bao)(bao)護(hu)氣(qi)體(ti)(ti)時(shi)高；而Ar+4%N2作為保(bao)(bao)(bao)護(hu)氣(qi)體(ti)(ti)時(shi)，焊(han)(han)縫(feng)(feng)(feng)(feng)金(jin)(jin)屬(shu)(shu)的(de)硬(ying)度(du)(du)又高于(yu)純氬作為保(bao)(bao)(bao)護(hu)氣(qi)體(ti)(ti)焊(han)(han)接(jie)時(shi)的(de)焊(han)(han)縫(feng)(feng)(feng)(feng)金(jin)(jin)屬(shu)(shu)硬(ying)度(du)(du)。焊(han)(han)縫(feng)(feng)(feng)(feng)金(jin)(jin)屬(shu)(shu)的(de)組織都是純奧氏體(ti)(ti)，這一結果充分(fen)說明N的(de)強化作用。
