奧氏體不銹鋼的組織結構決定了其力學性能的特點是強度較低而塑性和韌性較高。在我國不銹鋼標準中，給定的奧氏體不銹鋼抗拉強度一般為480~520N/m㎡;個別的還有400N/m㎡.按標準，奧氏體不銹鋼鍛材、軋材沒給出沖擊試驗值，實際上，奧氏體不銹鋼固溶化熱處理后的沖擊功（AKU2)可達120J或更高。奧氏體不銹鋼的力學性能不能通過熱處理進行調整。

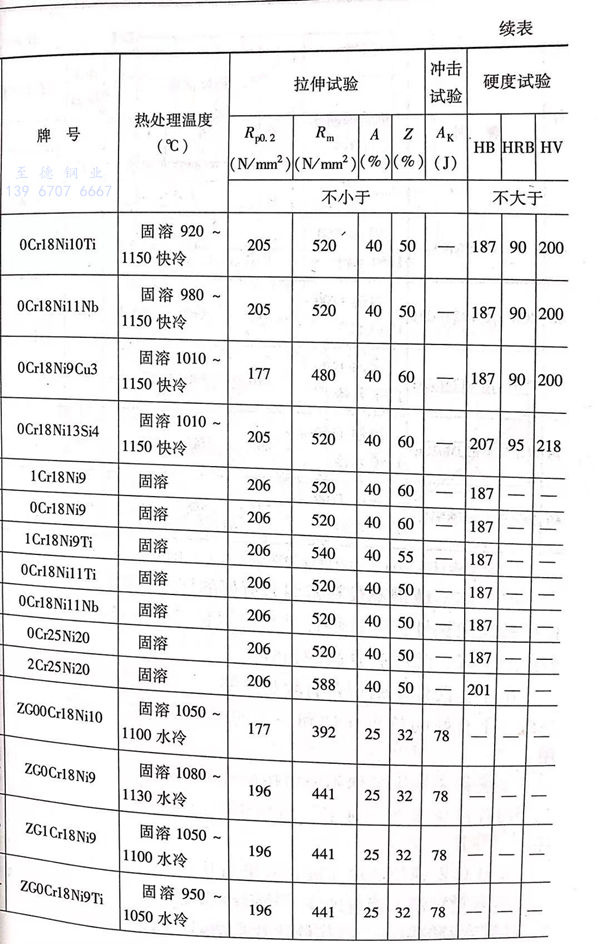

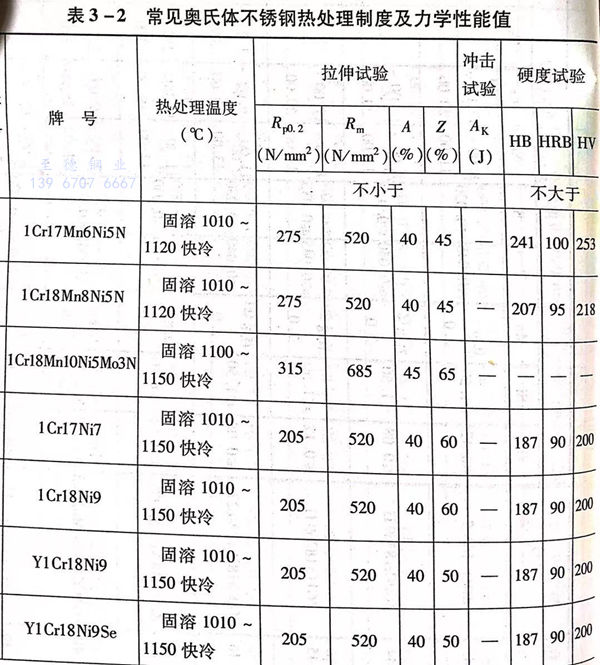

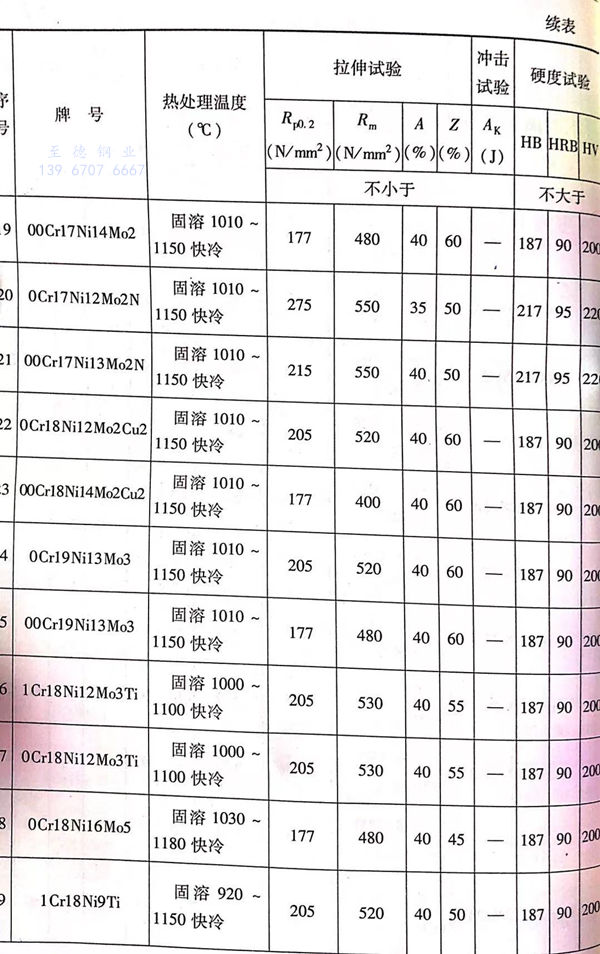

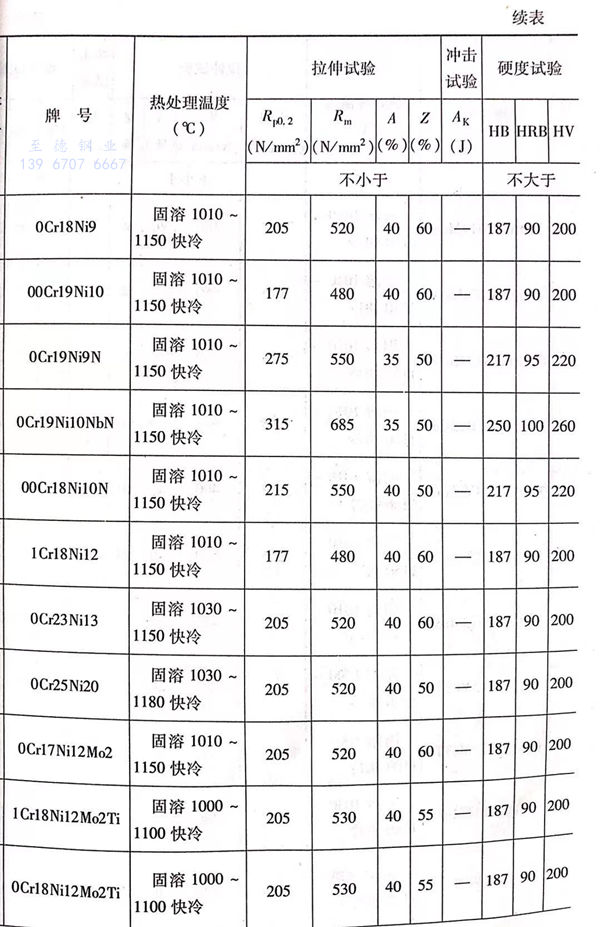

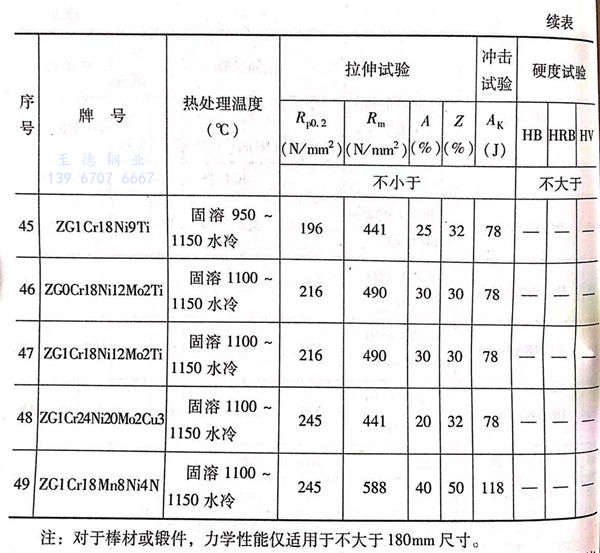

 常見(jian)(jian)奧氏體不銹鋼固溶化(hua)熱處理(li)后的力(li)學性能見(jian)(jian)表3-2。

奧(ao)氏體(ti)不(bu)銹鋼不(bu)僅在(zai)常溫(wen)(wen)時有好的韌(ren)性，在(zai)低溫(wen)(wen)條(tiao)件下也能保(bao)持較高的韌(ren)性，這種特性甚至可以保(bao)持到 -150℃。隨著使用溫(wen)(wen)度的下降，強(qiang)度有升高的趨勢。

由于奧(ao)氏體不銹(xiu)鋼(gang)含有較(jiao)高(gao)的(de)(de)鉻、鎳、銅等合金元素，在較(jiao)高(gao)溫度下有好(hao)的(de)(de)抗氧化(hua)性和一定的(de)(de)強度，有的(de)(de)可作(zuo)為耐熱(re)鋼(gang)使用。

奧(ao)氏體不(bu)銹鋼雖然不(bu)能(neng)用(yong)(yong)熱處理方(fang)法(fa)調整(zheng)力學性能(neng)，但可以利用(yong)(yong)冷作硬化來(lai)改善強度，應用(yong)(yong)于制造標準(zhun)件或小截面機(ji)械零件。

奧氏體不銹鋼(gang)的冷作硬化效果與其含(han)碳量(liang)(liang)和變形量(liang)(liang)有關。

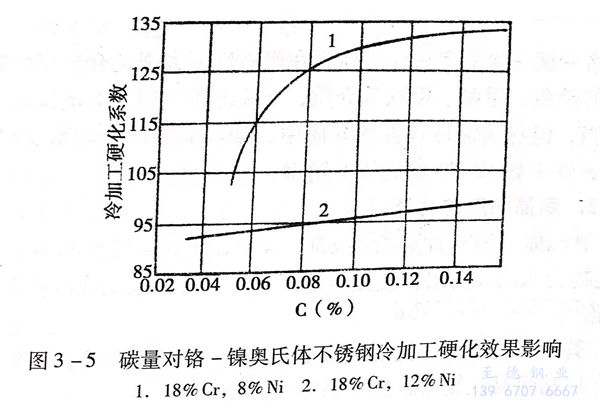

碳(tan)含量(liang)對鉻(ge)－鎳(nie)奧氏體不銹鋼冷(leng)作硬化效果的影響見圖(tu)3-5。隨碳(tan)含量(liang)的增加(jia)，冷(leng)作硬化效果增強。

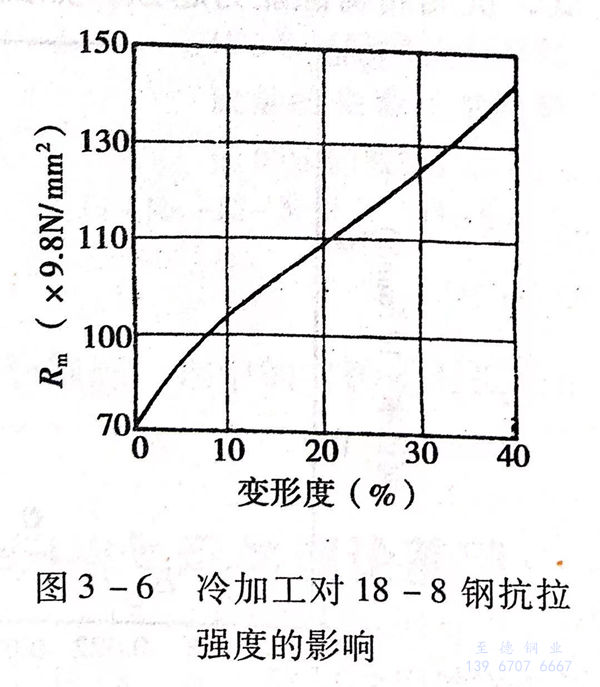

冷(leng)加(jia)工變形量對(dui)鉻－鎳奧(ao)氏體不銹鋼(gang)抗拉強(qiang)度的影(ying)響見圖3-6。隨(sui)冷(leng)加(jia)工變形量的增(zeng)(zeng)加(jia)，冷(leng)作硬化效(xiao)果增(zeng)(zeng)強(qiang)。
