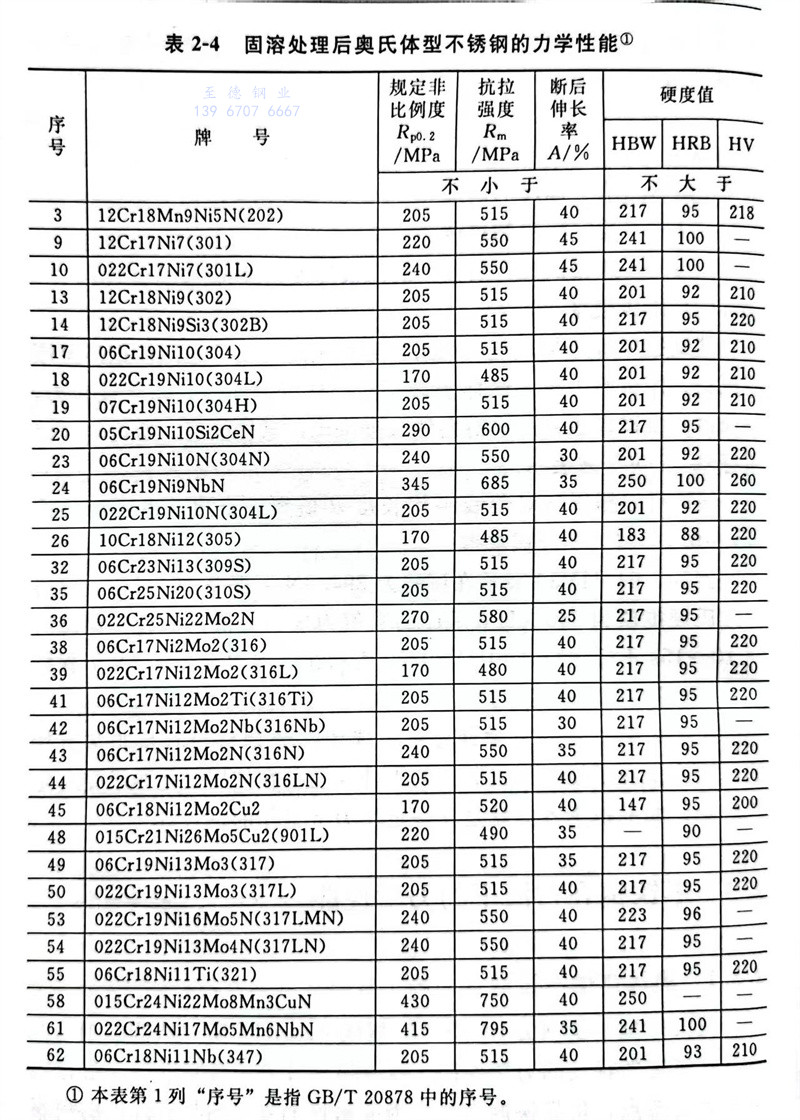

奧氏體型不銹鋼為Fe-Cr-Mn型或Fe-Cr-Ni型，從低溫到高溫都具有穩定的優良的力學性能。在920～1150℃溫度進行固溶化熱處理無變態點，依靠快速冷卻成為非磁性的安定的具有優良的耐腐蝕性能的奧氏體組織。固溶處理后奧氏體不銹(xiu)鋼的力學性能，見表2-4。
①. 本表第1列“序號”是指(zhi)GB／T20878中的序號。

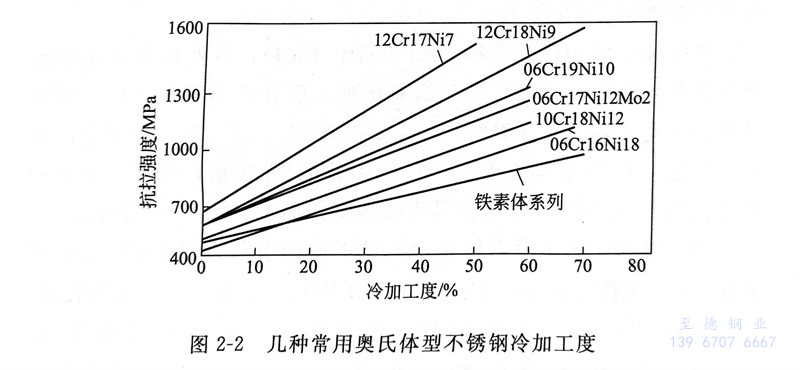

奧氏體型(xing)不(bu)(bu)銹鋼與馬(ma)氏體、鐵素(su)體型(xing)不(bu)(bu)銹鋼相比較，因具有延伸性(xing)(xing)和屈服比（屈服強度(du)／抗拉強度(du)）高等性(xing)(xing)能(neng)，所(suo)以其加(jia)(jia)(jia)工性(xing)(xing)十分(fen)優(you)越。但其加(jia)(jia)(jia)工硬化(hua)性(xing)(xing)大，加(jia)(jia)(jia)工硬化(hua)性(xing)(xing)如圖2-2所(suo)示。
不同(tong)(tong)鋼種所表(biao)現(xian)出(chu)的(de)加工硬(ying)化性(xing)，是依據奧氏體穩定程度的(de)不同(tong)(tong)而定。例如(ru)，12Cr17Ni7（301）是最容(rong)易硬(ying)化的(de)。

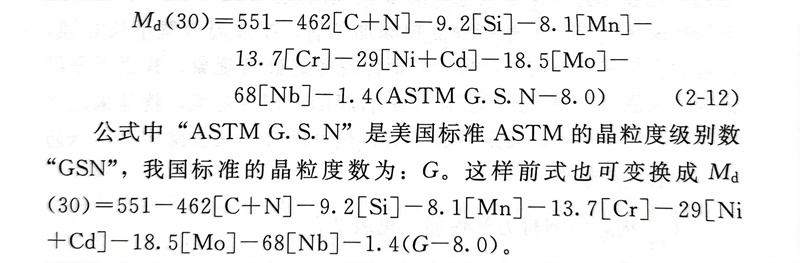

而奧氏體穩定度，可由含有結晶粒度（GSN）的計算式來計算出(chu)，見式（2-12）。
公式中“ASTM G.S.N”是(shi)美國標(biao)準ASTM的晶(jing)粒(li)(li)度級(ji)別數“GSN”，我(wo)國標(biao)準的晶(jing)粒(li)(li)度數為：G。這樣前式也可(ke)變換(huan)成(cheng)Md(30)=551-462[C+N]-9.2[Si]-8.1[Mn]-13.7[Cr]-29[Ni+Cd]-18.-18.5[Mo]-68[Nb]-1.4(G-8.0)。
Md（30）值（施予30％變形量時，產生50％的馬氏體的溫度）越小，則奧氏體相就越穩定，而且加工硬化性小。這種現象是由于加工感應變態所產生的；在金相組織上，面心立方（fcc）晶格（y）相受到冷加工，則變為體心立方（bcc）晶格（α）相而發生馬氏體變態。這種變態還受加工溫度及加工速度的影響，也就是加工硬化性被加工條件所左右。近來，巧妙地利用加工溫度，將以前不可能進行的超深拉深加工的某些不銹鋼，在一定溫度的情況下也可拉深成功。
在拉深加工中，以加工應變硬化系數（n值）作為加工性能指標。奧氏體系列不銹鋼的06Cr19Ni10（304）最大為0.50，鐵素體系列不銹鋼的10Cr17（430）為0.22。
奧氏(shi)體(ti)(ti)(ti)系列的(de)代表鋼(gang)種(zhong)(zhong)06Cr19Ni10（304），雖然被(bei)稱為準穩定奧氏(shi)體(ti)(ti)(ti)系列鋼(gang)種(zhong)(zhong)，固溶處理后為非磁性(xing)，但在常溫下加(jia)工(gong)后，卻(que)容易(yi)變態為馬氏(shi)體(ti)(ti)(ti)而具有磁性(xing)。而10Cr18Ni12（305）鋼(gang)，因(yin)其(qi)奧氏(shi)體(ti)(ti)(ti)相(xiang)更穩定（其(qi)Ni含(han)量大(da)于(yu)06Cr19Ni10鋼(gang)的(de)Ni含(han)量，Ni是奧氏(shi)體(ti)(ti)(ti)穩定化(hua)元素），冷加(jia)工(gong)不會引發馬氏(shi)體(ti)(ti)(ti)轉變，加(jia)工(gong)以后仍為非磁性(xing)。
奧氏體型不銹鋼沒有像鐵素體型不銹鋼中所見到的切口韌性低下或475℃脆性。但是在600～800℃使用時，會析出σ相或碳化物。σ相的析出，與其化學成分、金相組織、加工條件等有關。06Cr19Ni10（304）會引起。脆化，但16Cr23Ni13（309S）或06Cr18Ni11Ti（321）那種高Cr、高Ni不銹鋼，在600～800℃高溫長時間加熱過程中則可能析出。相，因此必須注意其。脆化傾向。
同時，還要特別(bie)注意因(yin)在(zai)奧氏體(ti)系(xi)列不銹鋼加工時，所引起的(de)在(zai)隨(sui)后(hou)(hou)的(de)使用(yong)過程中會(hui)發生(sheng)時效裂(lie)紋或(huo)斷(duan)裂(lie)。12Cr17Ni7（301）或(huo)06Cr19Ni10（304）等進行深度拉深加工后(hou)(hou)，在(zai)常(chang)溫(wen)放置不長時間，嚴(yan)重時會(hui)伴有聲響的(de)裂(lie)紋發生(sheng)，即出現延(yan)遲破裂(lie)現象。其原因(yin)是因(yin)為(wei)氫、殘留應力和馬氏體(ti)變態等所引起的(de)。作為(wei)對策，就是采(cai)用(yong)奧氏體(ti)相穩定不銹鋼，或(huo)采(cai)用(yong)加工后(hou)(hou)再熱處理等方法(fa)去除應力，以(yi)防止時效裂(lie)紋或(huo)斷(duan)裂(lie)。

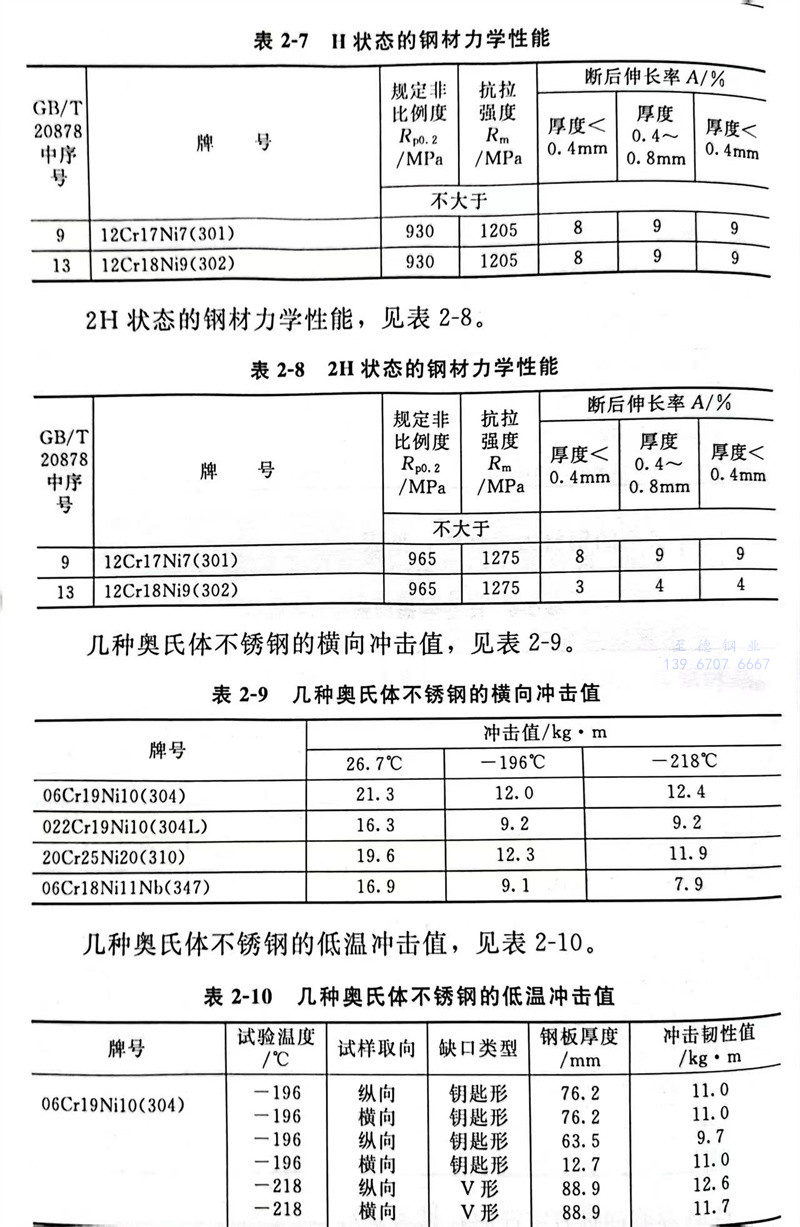

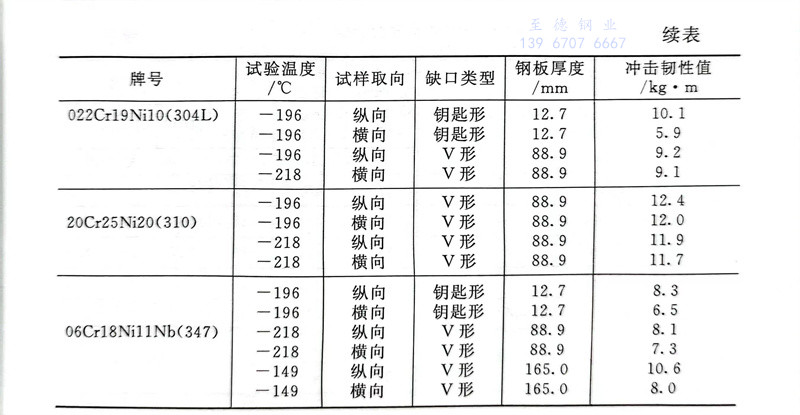

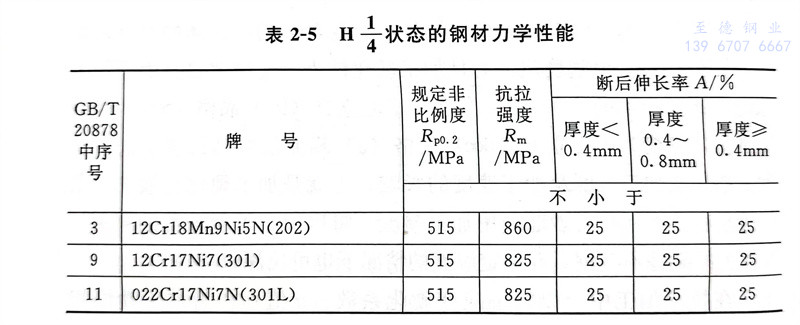

H1/4 狀態的鋼材力學性能，見表(biao)2-5。
