香蕉视频app连接

06Cr19Ni10 (304)

 （06Cr19Ni10）304不銹鋼是奧氏體不銹鋼，是在最初發明的18-8型奧氏體不銹鋼的基礎上發展演變的鋼種，該鋼是不銹鋼的主體鋼種，其產量約占不銹鋼總產量的30%以上。由于此鋼具有奧氏體結構，它不可能通過熱處理手段予以強化，只能采用冷變形方式達到提高強度的目的。鋼的奧氏體結構賦予它良好的冷、熱加工性能、無磁性和好的低溫性能。304不銹鋼的薄截面尺寸的焊接件具有足夠的耐晶間腐蝕能力，在氧化性酸中具有優良的耐蝕性，在堿溶液和大部分有機酸和無機酸以及大氣、水蒸汽中耐蝕性宜佳。

 （06Cr19Ni10）304不(bu)銹鋼(gang)(gang)的(de)(de)良(liang)好性能(neng)，使其(qi)成(cheng)為(wei)應用(yong)量(liang)最大，使用(yong)范(fan)圍最廣的(de)(de)不(bu)銹鋼(gang)(gang)牌(pai)號，此鋼(gang)(gang)適合于制造(zao)深沖成(cheng)型的(de)(de)部(bu)件(jian)以及輸送腐蝕介質管道、容器，結構件(jian)等(deng)，304不(bu)銹鋼(gang)(gang)也可用(yong)于制造(zao)無磁、低溫設備和部(bu)件(jian)。

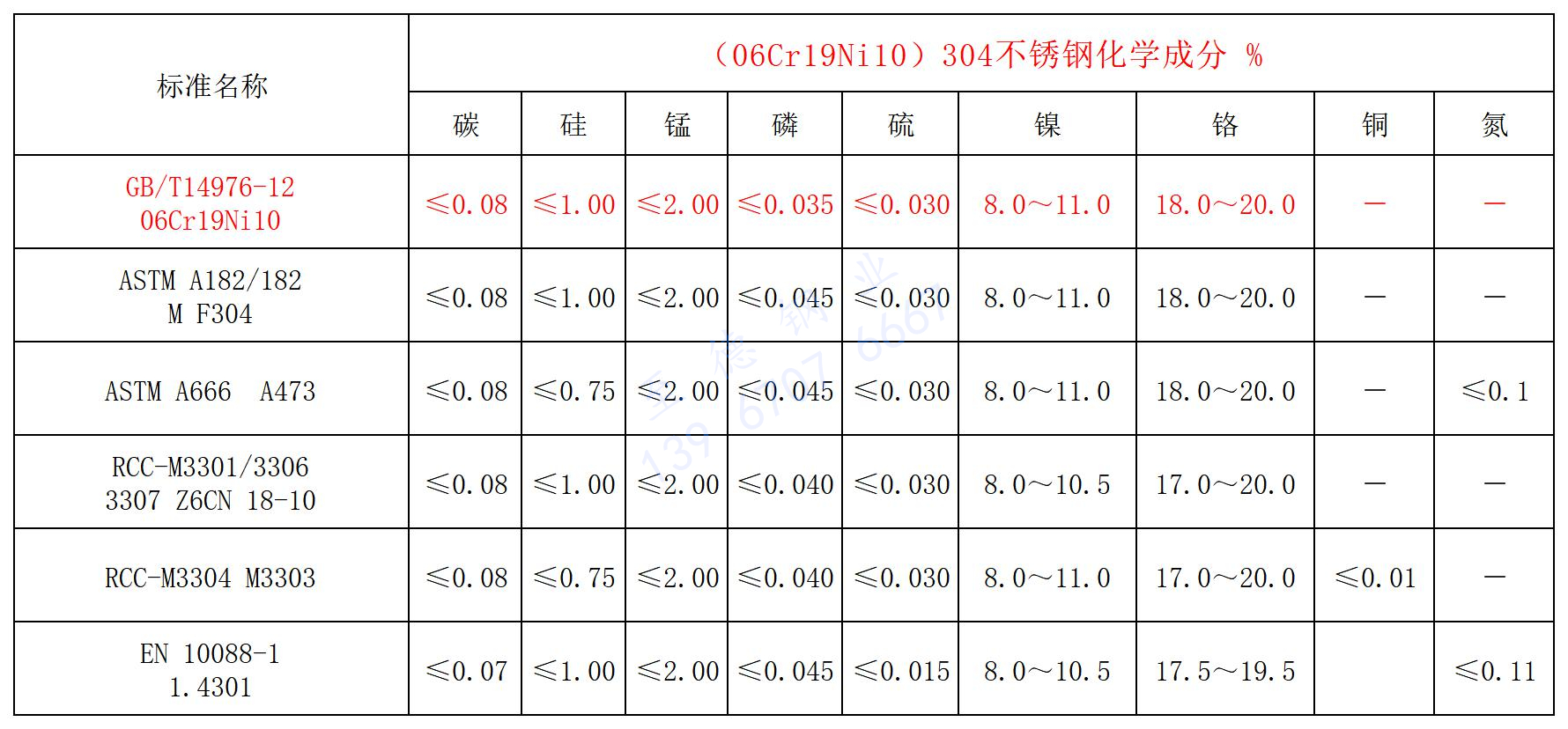

一、化學成分(fen)

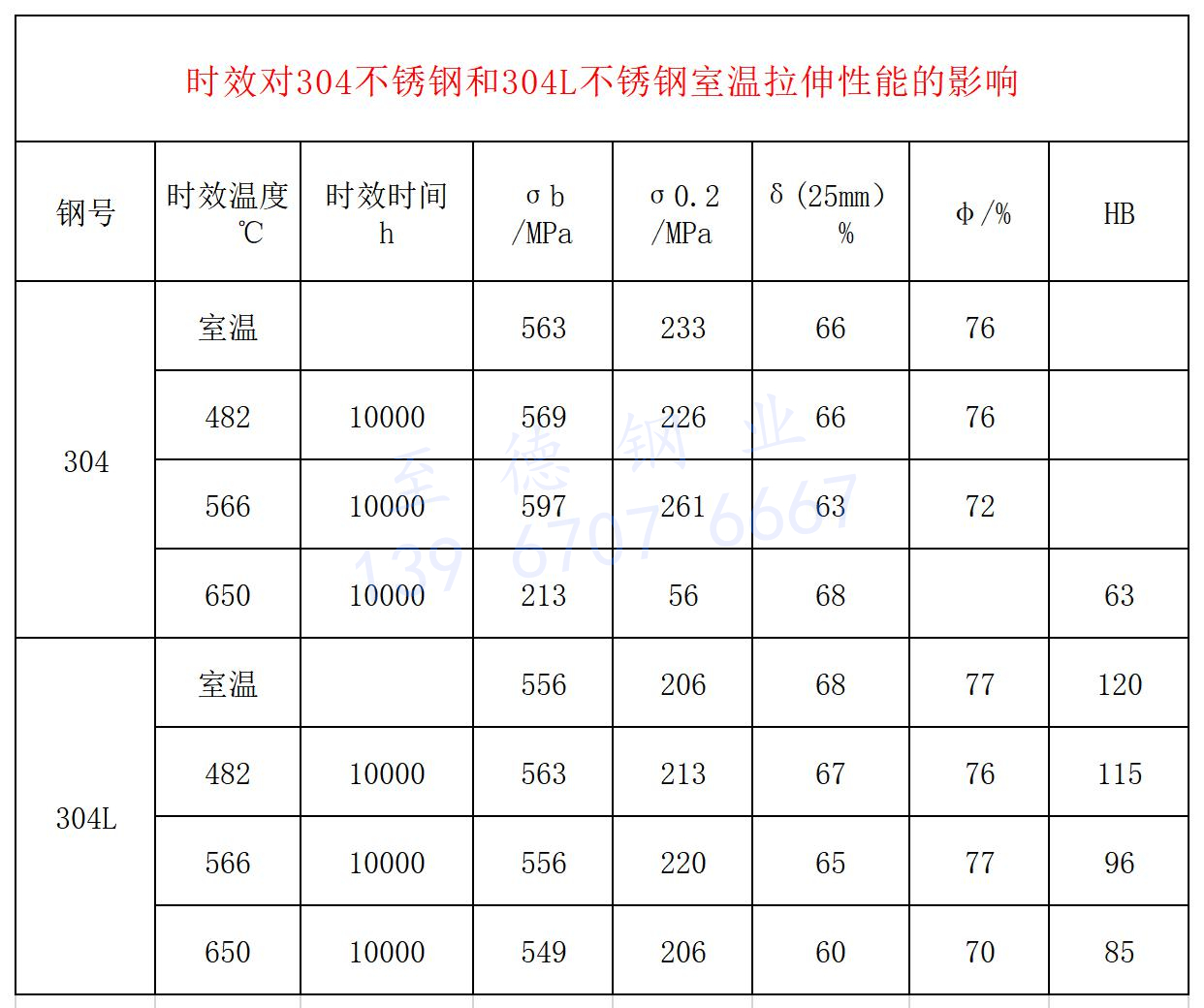

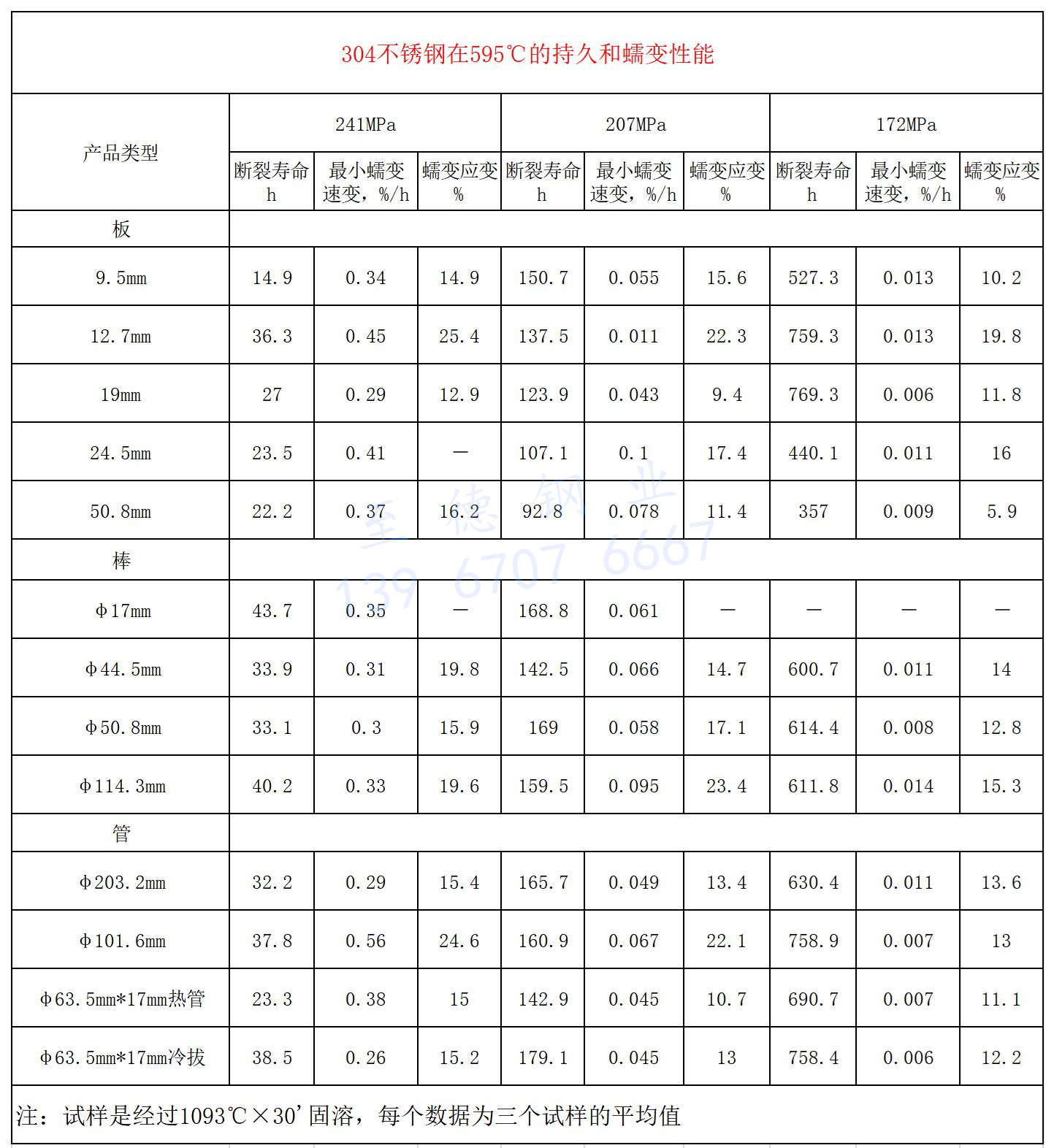

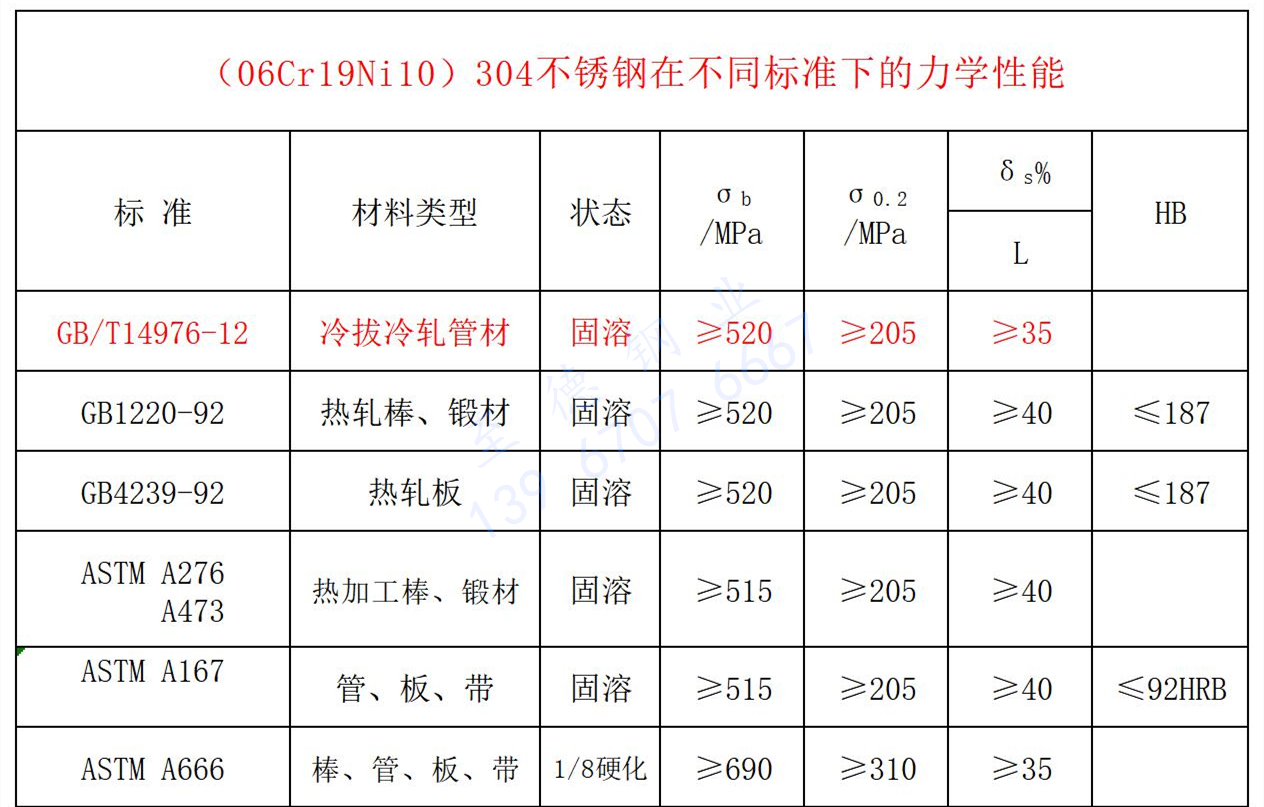

二、力學性能

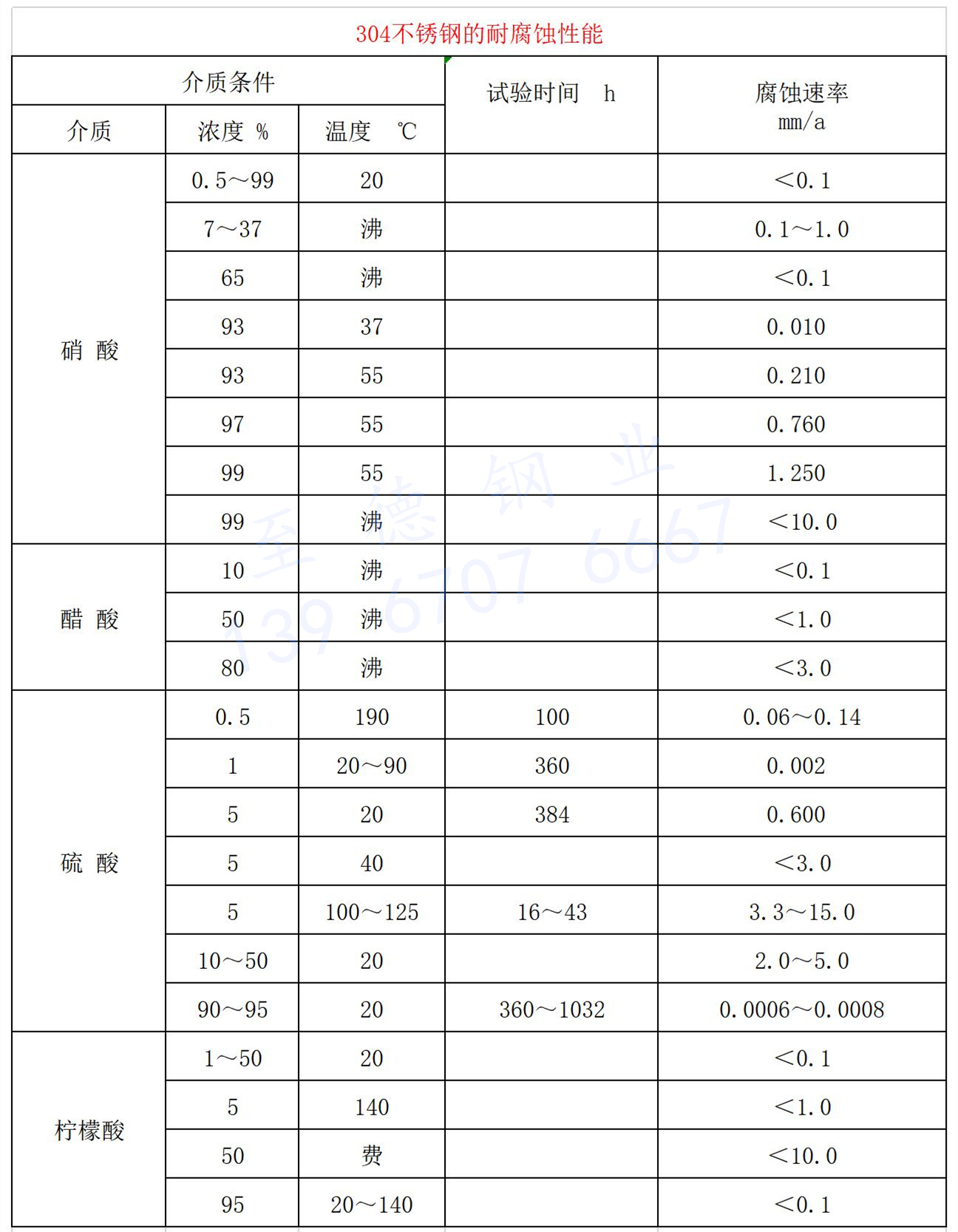

三、耐(nai)腐蝕(shi)性能

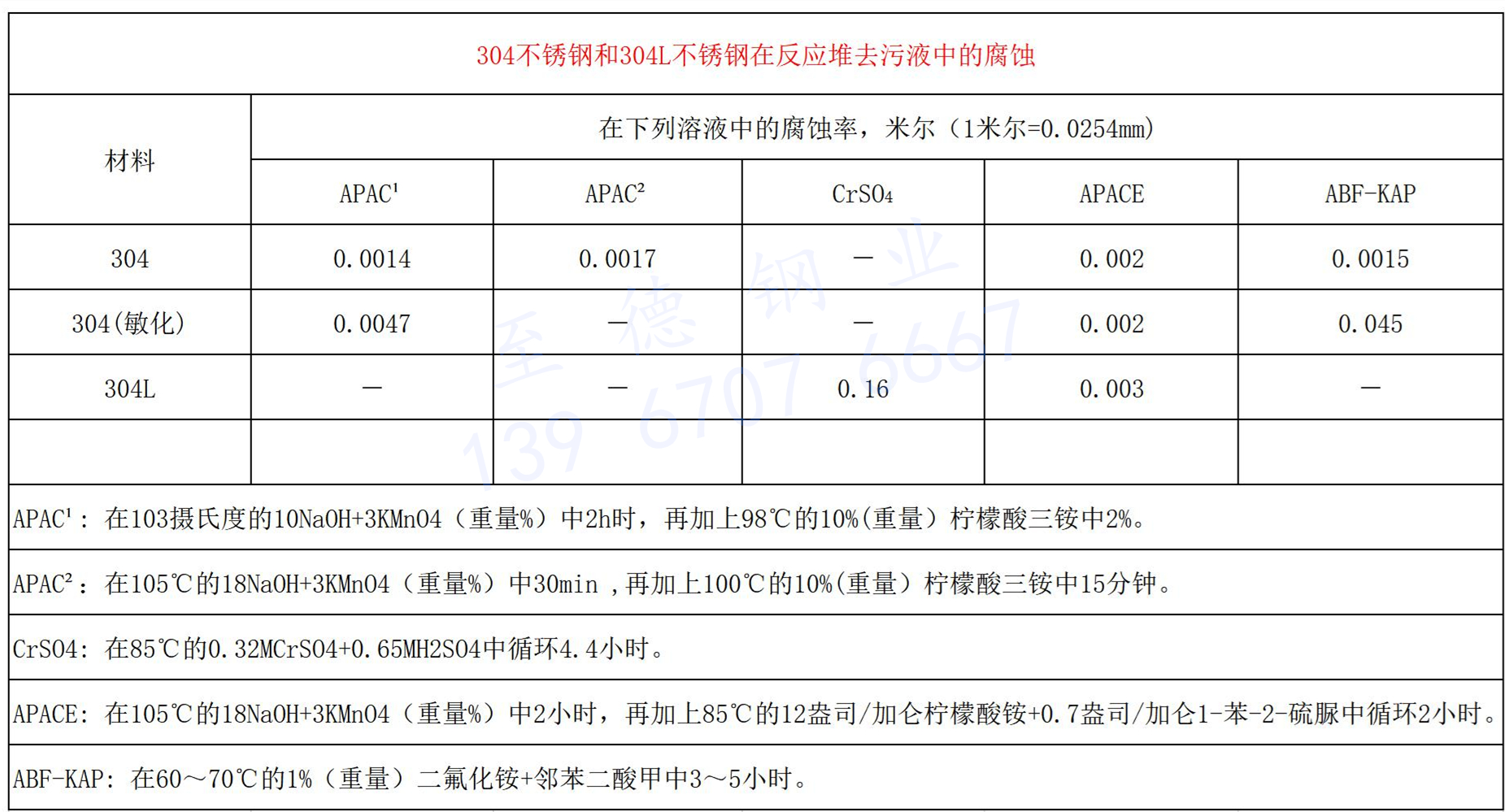

a. 應力腐蝕  304和(he)304L不銹鋼(gang)在高濃氯化(hua)物中耐(nai)應力(li)腐蝕破裂(lie)(lie)性能(neng)(neng)不佳。在熱(re)水和(he)高溫水中具有工(gong)程(cheng)意義的耐(nai)應力(li)腐蝕破裂(lie)(lie)性能(neng)(neng)，但其性能(neng)(neng)受鋼(gang)的組織狀(zhuang)態、合金成(cheng)分、介質條件的變化(hua)以及(ji)應力(li)狀(zhuang)態所制(zhi)約。

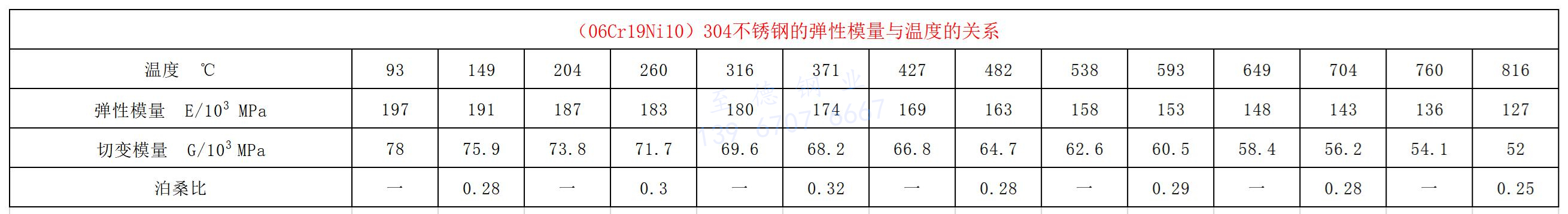

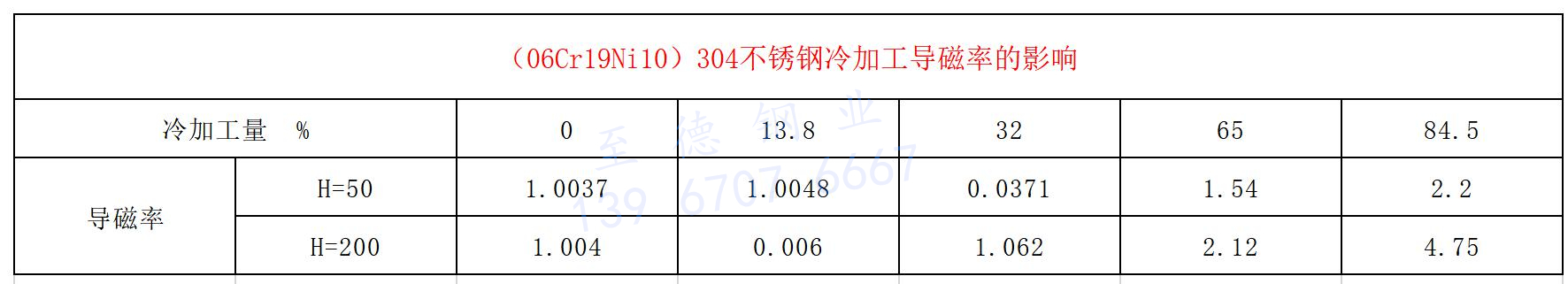

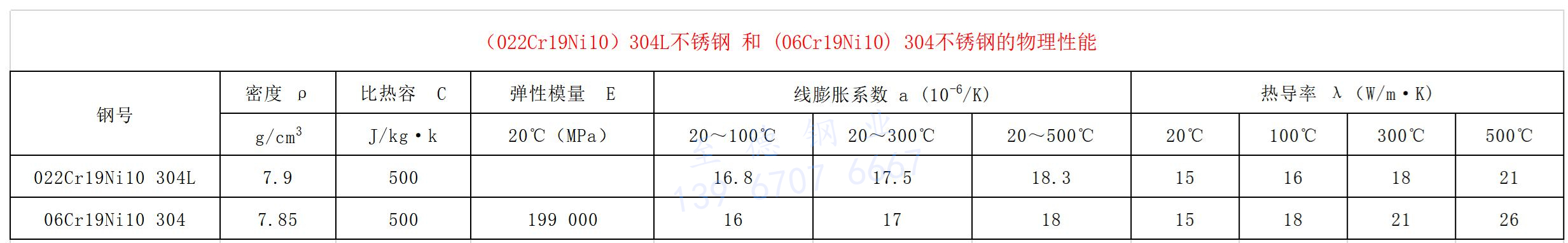

四、物理性能

五、工藝性能：

（06Cr19Ni10）304不銹鋼均具有良好(hao)的冷(leng)、熱(re)(re)加工(gong)(gong)工(gong)(gong)藝(yi)性能(neng)，可采用(yong)通用(yong)的各種(zhong)熱(re)(re)、冷(leng)加工(gong)(gong)工(gong)(gong)藝(yi)生產鍛材(cai)、棒(bang)材(cai)、線材(cai)、板材(cai)、帶材(cai)絲材(cai)等冶金產品，熱(re)(re)加工(gong)(gong)溫度范圍900-1180℃。冷(leng)加工(gong)(gong)較易(yi)，無特(te)殊困難(nan)，由于(yu)兩種(zhong)鋼易(yi)于(yu)冷(leng)加硬(ying)化(hua)，當(dang)冷(leng)變形量過(guo)大(da)時，須進(jin)(jin)行中間退火處理(li)，以(yi)利于(yu)進(jin)(jin)一(yi)步加工(gong)(gong)。

a. 熱處理工藝

 （06Cr19Ni10）304不銹鋼的固溶處理溫度為1080～1100℃ ，304L不銹鋼則為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時間后進行水冷。經固溶處理后鋼的組織為奧氏體組織，有時也存在少量的鐵素體。

 b. 焊接

 （06Cr19Ni10）304不銹鋼可采用通用的方法進行焊接。手工電弧焊時，含碳0.04～0.06%的薄截面尺寸的0Cr18Ni9可采用奧022焊條，焊后可不產生晶間腐蝕傾向，對于厚截面尺寸欲保持焊后的耐晶間腐蝕性能，需進行焊后熱處理，若不能進行熱處理，應改用304L不銹鋼或穩定化型的奧氏體不銹鋼。304L不銹鋼的含碳為奧002焊條。

 c. 冷成(cheng)型性能

  （06Cr19Ni10）304不銹鋼薄板在應用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術指標。影響304不銹鋼的冷成型因素較多，也很復雜，就其金屬學因素主要是鋼的成分，即鉻當量和鎳當量比，其常規的拉伸性能中的延伸率就是一重要的表征指標。為了獲得良好的冷成型性能，應控制鋼中的鉻當量和鎳當量的比值處于一個恰當的范圍。

六、材料應用

（06Cr19Ni10）304不銹鋼廣泛應(ying)(ying)(ying)用(yong)(yong)(yong)于化(hua)工(gong)(gong)、石化(hua)、核工(gong)(gong)業、輕工(gong)(gong)、紡織等工(gong)(gong)業中。在核工(gong)(gong)業反應(ying)(ying)(ying)堆(dui)(dui)(dui)工(gong)(gong)程中，0Cr18Ni9是(shi)早期(qi)沸水(shui)核反應(ying)(ying)(ying)堆(dui)(dui)(dui)的主要(yao)結構材料(liao)，主要(yao)用(yong)(yong)(yong)于歧管(guan)、旁通管(guan)道及支撐件(jian)，由(you)(you)于曾(ceng)出現IGSCC（晶相(xiang)應(ying)(ying)(ying)力腐蝕），近年來(lai)已(yi)由(you)(you)核級(ji)022Cr19Ni10所取代。在壓水(shui)核反應(ying)(ying)(ying)堆(dui)(dui)(dui)中304和304L不銹鋼主要(yao)用(yong)(yong)(yong)于1.2.3級(ji)設備用(yong)(yong)(yong)不習慣(guan)鍛件(jian)或(huo)沖壓件(jian)，熱交(jiao)換器無縫(feng)管(guan)，輔(fu)助管(guan)道，冷卻劑系統(tong)管(guan)路等。對于截面尺寸大，且要(yao)求焊接的部件(jian)，應(ying)(ying)(ying)選用(yong)(yong)(yong)超(chao)低碳(tan)0000Cr19Ni10不銹鋼。對于制(zhi)造堆(dui)(dui)(dui)內構件(jian)的產品，應(ying)(ying)(ying)對鋼中的鈷、硼作出明確的規定(ding)。
