香蕉视频app连接

00Cr17Ni14Mo2 (316LUG)

（尿(niao)素(su)級(ji)00Cr17Ni14Mo2）316LUG不銹鋼 是在(zai)（00Cr17Ni14Mo2）316L不銹鋼基礎上，通過提高(gao)鎳含量(liang)和降低鋼中(zhong)的(de)磷含量(liang)，從(cong)而提高(gao)了鋼在(zai)尿(niao)素生產環境中(zhong)的(de)耐(nai)均(jun)勻(yun)腐蝕，耐(nai)選擇(ze)性(xing)腐蝕和耐(nai)晶(jing)間腐蝕性(xing)能所形成(cheng)的(de)新鋼種。此(ci)鋼已成(cheng)為尿(niao)素生產裝(zhuang)置的(de)關(guan)鍵材料。

一、化(hua)學成分

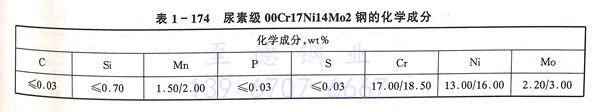

 （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹(xiu)鋼的化學成分見(jian)表 1-174 。

二(er)、力(li)學性能

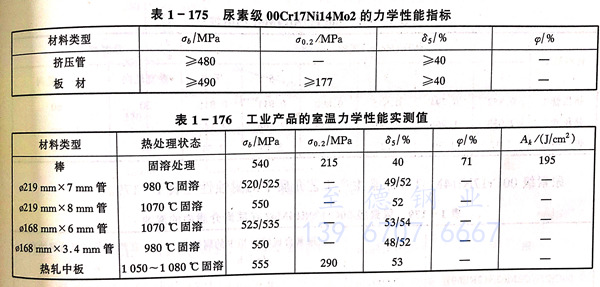

  （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹鋼(gang)技術條件(jian)的室溫力學(xue)性能指標見表 1-175 。工(gong)業產(chan)品實測(ce)值(zhi)見表 1-176 。

三、高溫拉伸性能

 （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹鋼的高溫(wen)瞬時拉伸性(xing)能(neng)見圖 1-214 。

四(si)、耐蝕性能

  a. 均勻(yun)腐蝕

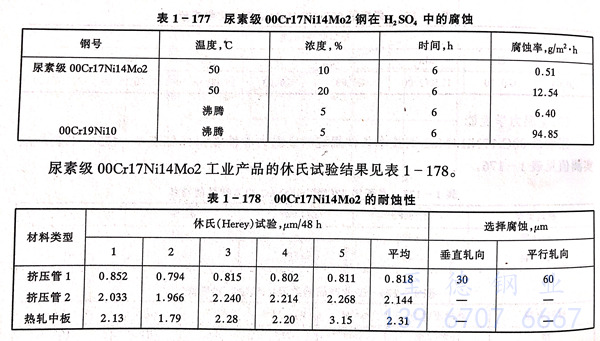

   在硫酸環境下鋼的性能(neng)見(jian)表 1-177 。

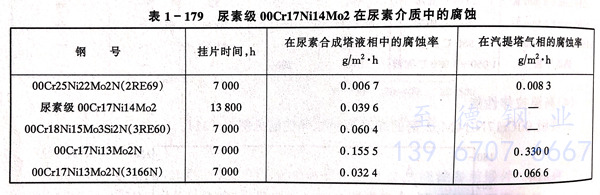

（00Cr17Ni14Mo2）316LUG不銹(xiu)鋼 在尿素生產(chan)工藝介質中的耐蝕性見表(biao) 1-179 。

  b. 晶(jing)間腐(fu)蝕

  （尿素級(ji)00Cr17Ni14Mo2）316LUG，當(dang)鋼中的(de)碳含(han)量≤0.02%時，可通(tong)過所有(you)的(de)最腐蝕試方法檢驗。

  c. 耐點蝕(shi)性(xing)能

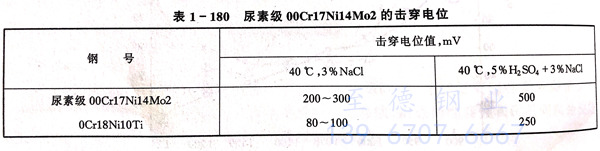

（尿(niao)素級00Cr17Ni14Mo2）316LUG不銹鋼的點蝕擊穿電位(wei)值(zhi)列(lie)人(ren)表1-180。

五、工藝性(xing)能

  a. 熱加工

  （尿(niao)素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼的(de)熱加(jia)(jia)工(gong)性能良好，其熱塑性較304L不(bu)銹鋼稍低，變形抗力稍高。鋼的(de)適(shi)宜鍛、軋(ya)溫度為(wei)950~1300℃，熱加(jia)(jia)工(gong)加(jia)(jia)熱溫度以1150~1200℃ 為(wei)宜，熱穿孔的(de)適(shi)宜加(jia)(jia)熱溫度為(wei)1100~1150℃。

  b. 冷加工

  （尿素(su)級(ji)00Cr17Ni14Mo2）316LUG不銹(xiu)鋼的冷加工(gong)特性同于316L不銹(xiu)鋼。

 c. 熱處(chu)理

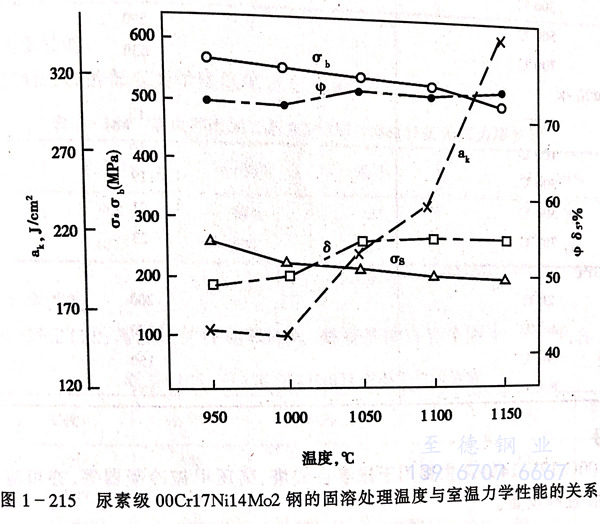

  （尿(niao)素級(ji)00Cr17Ni14Mo2）316LUG不銹鋼的(de)固溶處理溫度為1050~1100℃，固溶溫度對(dui)室溫力學(xue)性能的(de)影響見圖(tu)1-215。

  d. 焊接

  （尿素級00Cr17Ni14Mo2）316LUG不銹(xiu)鋼具(ju)有良好(hao)的焊接(jie)性(xing)能，可采用(yong)各(ge)種焊接(jie)方法進(jin)行焊接(jie)，焊接(jie)材(cai)料為00Cr25Ni22Mn4Mo2N，焊后不需熱處理，其焊后的耐蝕性(xing)和力學性(xing)能近(jin)于母(mu)材(cai)，可滿足尿素生(sheng)產設(she)備的技術(shu)要求(qiu)。

六、物理性能(neng)

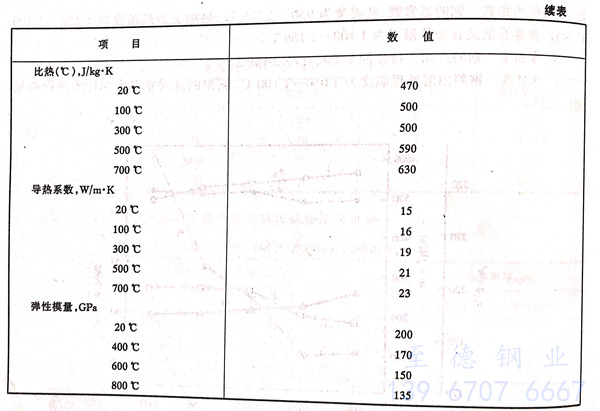

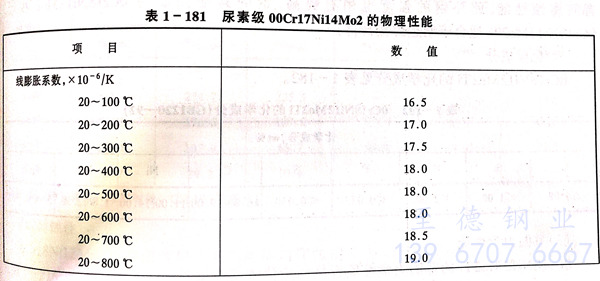

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的物理性(xing)能見表1-181。

七(qi)、應(ying)用

 （尿素(su)級00Cr17Ni14Mo2）316LUG不(bu)銹鋼主要用(yong)于尿素(su)合成塔，高壓甲胺冷凝(ning)器(qi)等(deng)，亦可應用(yong)其他(ta)化(hua)學加工工業的裝置和設備。
