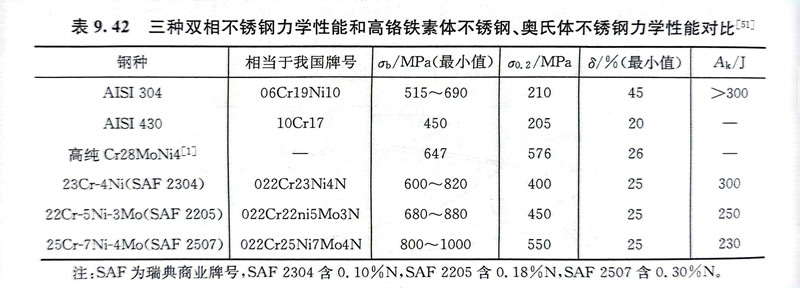

雙相不銹鋼是由一定比例的鐵素體相和奧氏體相組成的，因此兼有鐵素體(ti)不銹鋼和奧氏體不銹鋼的力學性能的特征：既有比較高的強度，又有良好的韌性。表9.42為三種雙相不銹鋼力學性能和高鉻鐵素體不銹鋼、奧氏體不銹鋼力學性能對比。
雙相(xiang)(xiang)(xiang)不(bu)銹(xiu)(xiu)鋼是通過多種(zhong)途徑得(de)到強(qiang)化(hua)的(de)(de)(de)。兩(liang)相(xiang)(xiang)(xiang)共存可以阻止晶(jing)粒(li)長大(da)，同尺寸鋼材的(de)(de)(de)雙相(xiang)(xiang)(xiang)不(bu)銹(xiu)(xiu)鋼晶(jing)粒(li)只相(xiang)(xiang)(xiang)當(dang)于奧氏體(ti)不(bu)銹(xiu)(xiu)鋼晶(jing)粒(li)的(de)(de)(de)一半(ban)，雙相(xiang)(xiang)(xiang)不(bu)銹(xiu)(xiu)鋼在(zai)獲得(de)細晶(jing)強(qiang)化(hua)的(de)(de)(de)同時(shi)，韌性也增加(jia)，因此(ci)應控制好熱(re)加(jia)工(gong)工(gong)藝(yi)以獲得(de)晶(jing)粒(li)較細的(de)(de)(de)原始組織(zhi)。鉻、鎳、鉬等元(yuan)素溶(rong)入(ru)兩(liang)相(xiang)(xiang)(xiang)中可以固溶(rong)強(qiang)化(hua)，但在(zai)兩(liang)相(xiang)(xiang)(xiang)中的(de)(de)(de)強(qiang)化(hua)程度不(bu)同。氮原子以(yi)間(jian)隙固(gu)溶方式主要集中在(zai)奧氏體相(xiang)中，其強化作(zuo)用(yong)較(jiao)置換方式明顯。雙相(xiang)不銹鋼還可以(yi)通(tong)過冷變形方式得到(dao)強化。
雙相(xiang)(xiang)不銹(xiu)(xiu)(xiu)鋼(gang)(gang)具(ju)有較好的(de)(de)(de)韌性主要是(shi)奧氏(shi)體(ti)相(xiang)(xiang)的(de)(de)(de)貢獻。奧氏(shi)體(ti)能(neng)抑制(zhi)鐵(tie)素(su)體(ti)相(xiang)(xiang)中(zhong)已(yi)產生的(de)(de)(de)裂紋繼續(xu)擴展。碳、氮(dan)等間隙元(yuan)素(su)在(zai)(zai)奧氏(shi)體(ti)中(zhong)的(de)(de)(de)溶解度高，自高溫冷(leng)卻時不易析出碳氮(dan)化(hua)物，可以抑制(zhi)晶界脆(cui)化(hua)。奧氏(shi)體(ti)可以阻止(zhi)高溫加熱時鐵(tie)素(su)體(ti)晶粒的(de)(de)(de)長大。由于鐵(tie)素(su)體(ti)相(xiang)(xiang)在(zai)(zai)雙相(xiang)(xiang)不銹(xiu)(xiu)(xiu)鋼(gang)(gang)中(zhong)占(zhan)有50％～65％的(de)(de)(de)比例，鐵(tie)素(su)體(ti)鋼(gang)(gang)所固有的(de)(de)(de)各種(zhong)脆(cui)化(hua)傾向也都會在(zai)(zai)雙相(xiang)(xiang)不銹(xiu)(xiu)(xiu)鋼(gang)(gang)中(zhong)反映出來。
鎳(nie)(nie)在雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)(xiu)鋼(gang)中是(shi)主要控制相(xiang)(xiang)平衡(heng)的(de)元(yuan)素(su)(su)，鎳(nie)(nie)含(han)量(liang)過高將使鋼(gang)中奧氏(shi)體(ti)含(han)量(liang)超過50％，此時(shi)鐵(tie)素(su)(su)體(ti)相(xiang)(xiang)中更(geng)多地富集鉻(ge)、鉬等(deng)促進出現脆性的(de)。相(xiang)(xiang)轉變的(de)元(yuan)素(su)(su)，降(jiang)低鋼(gang)的(de)韌(ren)性。而鎳(nie)(nie)含(han)量(liang)過低，又(you)會導致鐵(tie)素(su)(su)體(ti)含(han)量(liang)高，同樣使鋼(gang)的(de)韌(ren)性下降(jiang)。雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)(xiu)鋼(gang)中的(de)鎳(nie)(nie)含(han)量(liang)一般(ban)控制在4.5％～7.5％。
鉻在雙相不(bu)銹鋼中主要起(qi)耐(nai)蝕作(zuo)用(yong)，隨(sui)鉻含(han)量的(de)提(ti)高(gao)，鋼的(de)耐(nai)蝕性提(ti)高(gao)，但(dan)鉻含(han)量的(de)提(ti)高(gao)能(neng)加(jia)速(su)a、σ等脆性相的(de)析出，使鋼的(de)脆性增(zeng)加(jia)，韌脆轉變(bian)溫(wen)度明顯升高(gao)。在雙相不(bu)銹鋼中鉻含(han)量一般控制(zhi)在18％～28％。
鉬在雙(shuang)相(xiang)(xiang)不(bu)銹鋼中促進a、σ、x等脆性相(xiang)(xiang)的(de)(de)析出(chu)，并使析出(chu)溫(wen)度上移，加(jia)大鋼的(de)(de)脆化(hua)傾向和缺口敏感性。鉬的(de)(de)加(jia)入量一般不(bu)超過4％。
鎢(wu)在雙(shuang)相(xiang)不銹鋼(gang)的作用(yong)與鉬相(xiang)似(si)。鎢(wu)與鉬相(xiang)比(bi)，能延緩脆(cui)性相(xiang)的析出，降(jiang)低鋼(gang)的脆(cui)化傾向，但鎢(wu)含量達4％時，會因析出拉弗(fu)斯(si)相(xiang)導致鋼(gang)的脆(cui)化。雙(shuang)相(xiang)不銹鋼(gang)中的鎢(wu)含量不超過2％。
