某大學對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應力腐蝕進行試驗，為氣田集輸管的設計、制造和維護提供了可靠的理論依據。

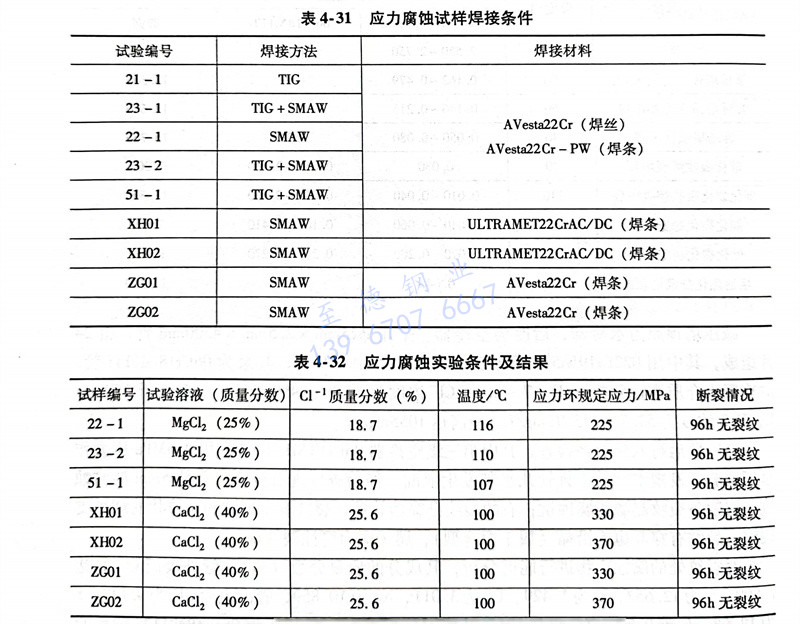

  試驗材料選用022Cr22Ni5Mo3N雙相(xiang)不(bu)銹(xiu)鋼，經過鑄造和熱軋，再經過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。

  應力(li)(li)腐(fu)蝕(shi)(shi)試(shi)驗在(zai)美(mei)國某公司的應力(li)(li)環(huan)試(shi)驗系統(tong)中進(jin)行(xing)，按ASTM G36標(biao)(biao)準進(jin)行(xing)應力(li)(li)環(huan)腐(fu)蝕(shi)(shi)試(shi)驗，標(biao)(biao)準介質為溶(rong)(rong)液25％MgCl2，在(zai)溶(rong)(rong)液中經過96h應力(li)(li)環(huan)試(shi)驗后，所(suo)得到的應力(li)(li)腐(fu)蝕(shi)(shi)結果見(jian)表4-32。說明022Cr22Ni5Mo3N雙(shuang)相(xiang)不(bu)銹鋼在(zai)試(shi)驗條(tiao)件(jian)下具有(you)良好的抗(kang)應力(li)(li)腐(fu)蝕(shi)(shi)性能，可(ke)在(zai)氣田集輸管網(wang)工程中應用(yong)。
