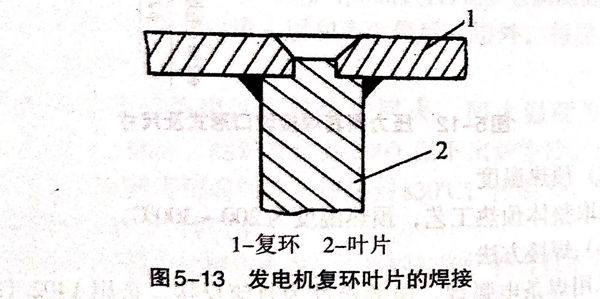

發電機復環葉片結構如圖5-13所示，其材質為2Cr13,葉片為1Cr13,均為馬氏體(ti)不銹鋼，采用焊接工藝如下。

 ①. 焊前預(yu)熱溫度為(wei)100℃.

 ②. 選用A207(E316型）焊(han)條(tiao)，直(zhi)徑3.2mm.

 ③. 在引弧(hu)(hu)板上(shang)引弧(hu)(hu)，待電(dian)弧(hu)(hu)穩定后(hou)引入(ru)待焊處，采(cai)用(yong)短弧(hu)(hu)焊，收弧(hu)(hu)時(shi)要填滿(man)弧(hu)(hu)坑，防止弧(hu)(hu)坑裂紋(wen)，并使焊縫(feng)與母材呈圓滑過渡。

 ④. 焊后為防(fang)止焊件的(de)變(bian)形和(he)裂(lie)紋，需進行回(hui)火熱處理來消除(chu)焊接(jie)殘余應力。回(hui)火溫(wen)度(du)為700℃,保溫(wen)30min,然后隨爐冷(leng)卻。

 ⑤. 用超聲波探傷對焊縫(feng)內(nei)部進行(xing)檢(jian)測，發現超標缺陷(xian)時，應立即返修(xiu)。
