一、平焊法蘭型式與尺寸(cun)

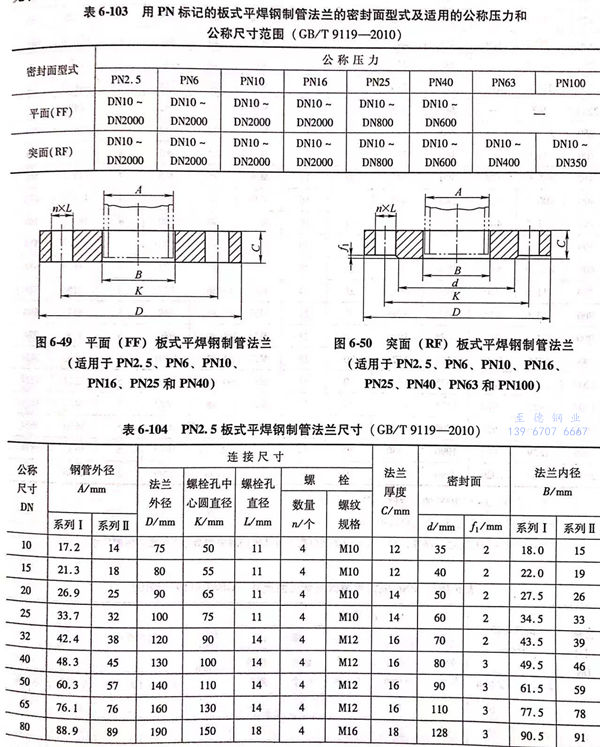

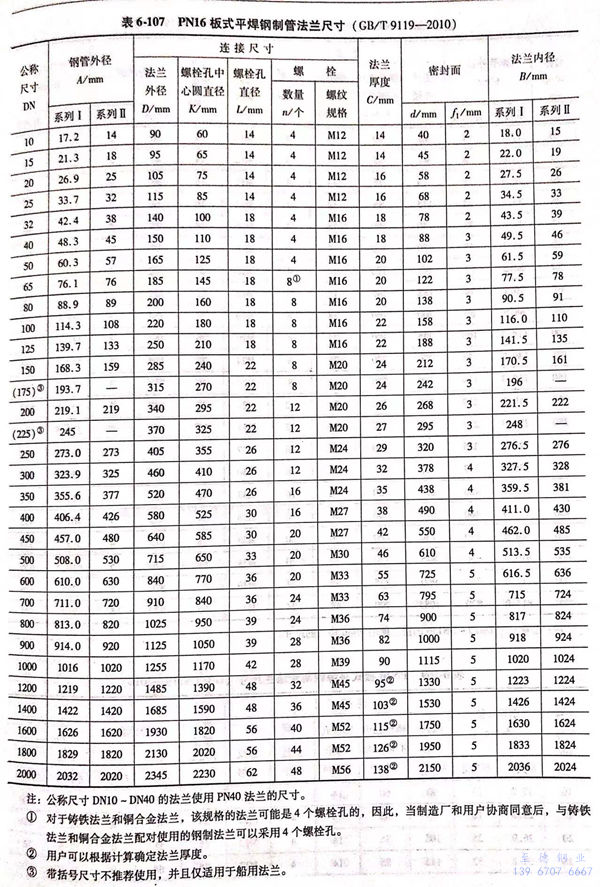

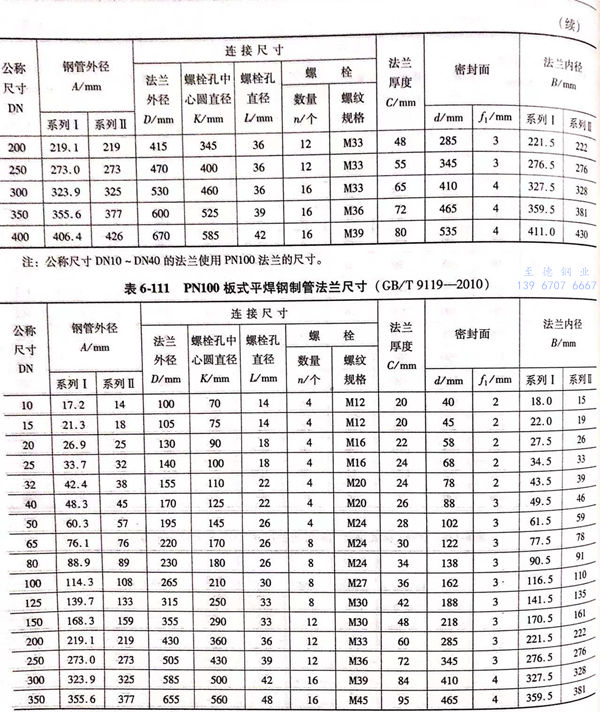

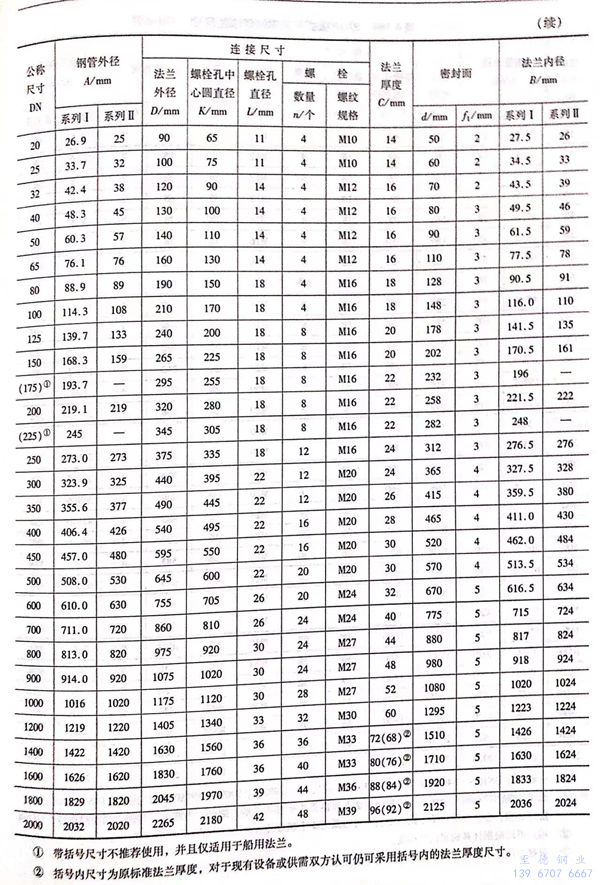

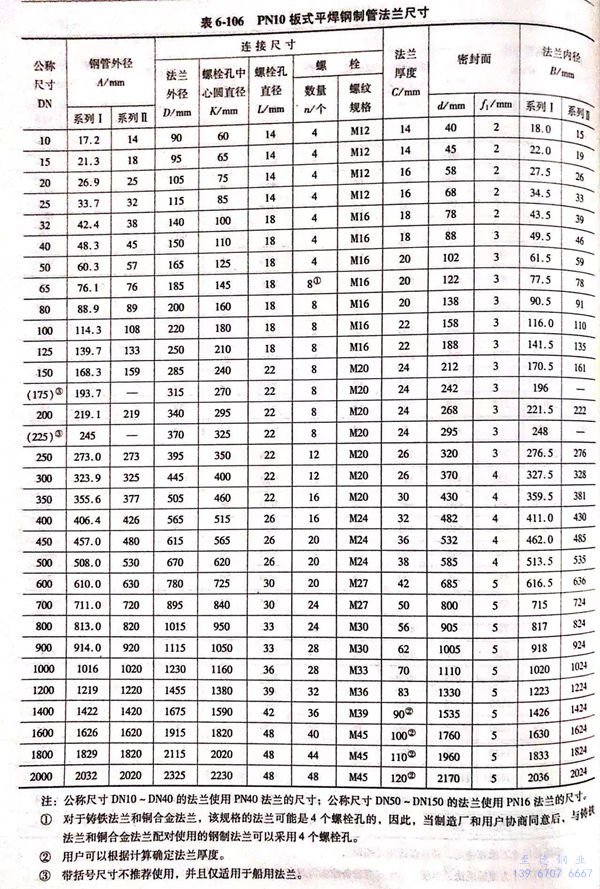

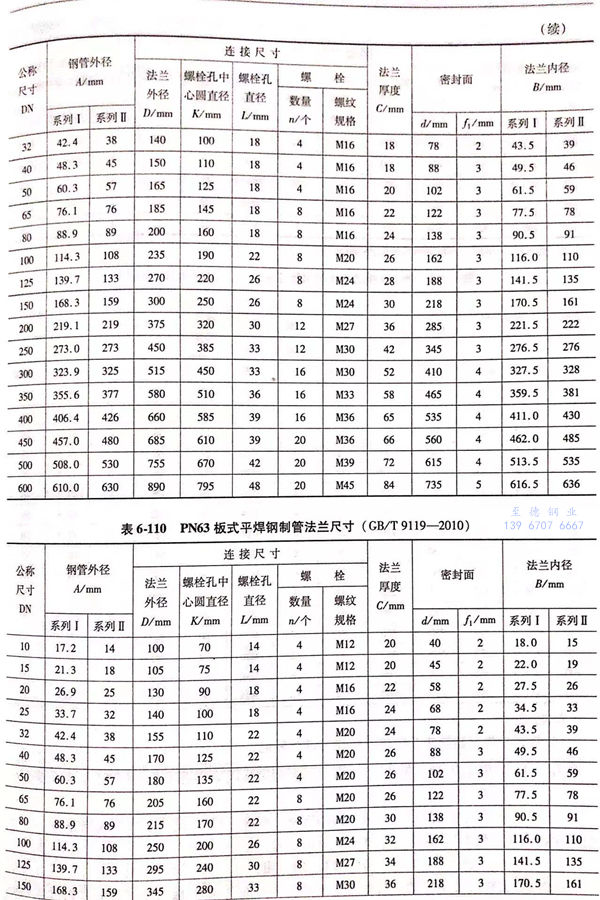

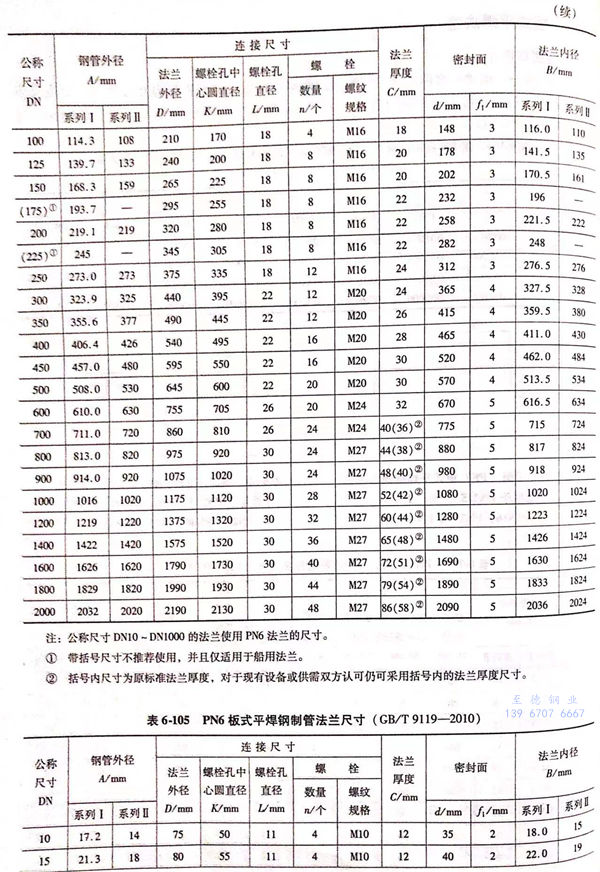

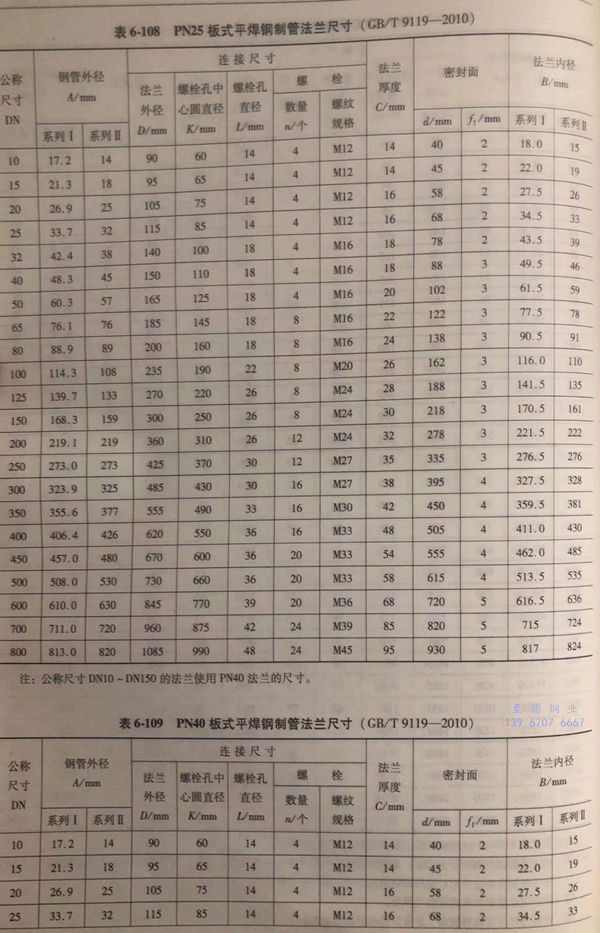

用PN標記的(de)(de)(de)板式平焊鋼制管法蘭(lan)的(de)(de)(de)密封面(mian)型式及適用的(de)(de)(de)公(gong)稱壓力和公(gong)稱尺寸(cun)范圍見(jian)表6-103;用PN標記的(de)(de)(de)板式平焊鋼制管法蘭(lan)的(de)(de)(de)型式如(ru)圖6-49、圖6-50所示(shi),法蘭(lan)的(de)(de)(de)結(jie)構尺寸(cun)見(jian)表6-104~表6-111。



二、平焊法蘭標記(ji)


1. 板式(shi)平焊鋼制管法蘭應(ying)按下列(lie)規定進行標記(ji):公稱尺寸 → 公稱壓力 → 法蘭型式(shi)代號(PL) → 密封面型式(shi)代號 → 配管系列(lie) → 材料代號 → 標準編號


2. 標記示例


示例1 : 公稱尺寸DN600、公稱壓力PN16、平(ping)面(FF)板式平(ping)焊鋼制(zhi)管法蘭(PL)、配用米制(zhi)管(系列Ⅱ)、材料為Q235A,其標記為:法蘭 DN600-PN16 PL FF Ⅱ Q235A GB/T 9119


示例2 : 公稱尺寸DN150、公稱壓力PN100、突面(RF)板式平焊鋼制管法蘭(PL)、配用英制管(系列Ⅰ)、材料為 06Cr19Ni10 ,其標記為:法蘭 DN150-PN100 PL RF 06Cr19Ni10 GB/T 9119
