一、對焊環板式(shi)松套法蘭型式(shi)與(yu)尺寸

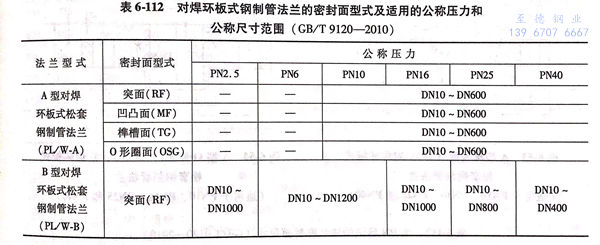

用PN標記的(de)對焊環板式(shi)松套鋼制管法蘭分為A型(xing)(xing)和B型(xing)(xing)兩種結構型(xing)(xing)式(shi),其密封面型(xing)(xing)式(shi)及適用的(de)公(gong)稱壓力和公(gong)稱尺寸范圍(wei)見表6-112。

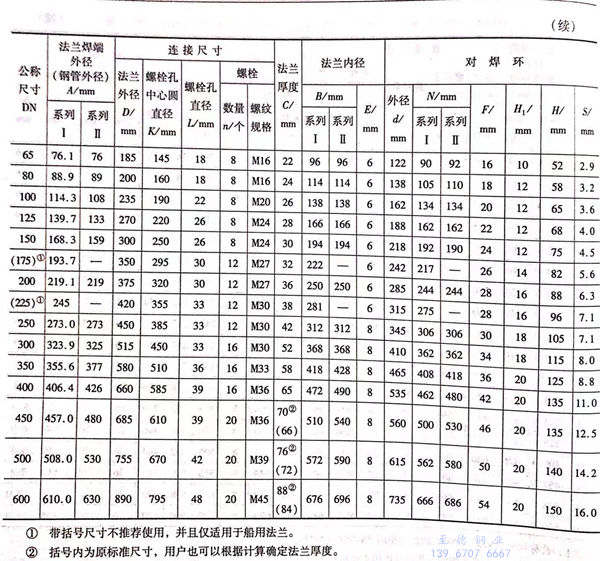

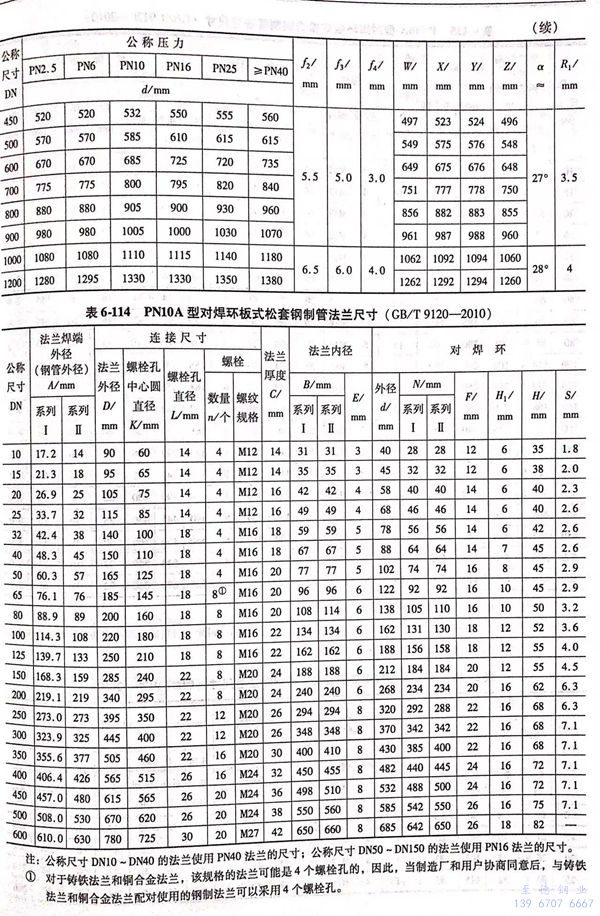

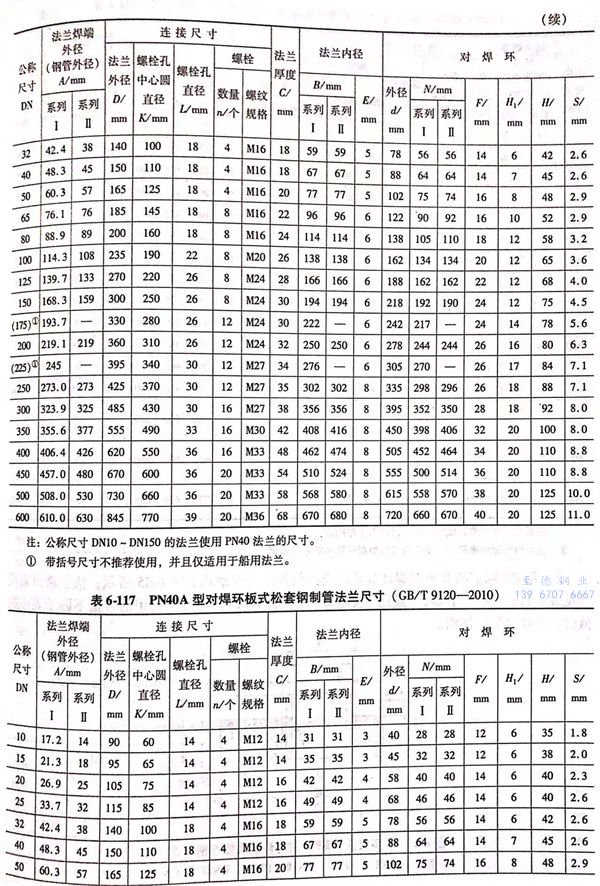

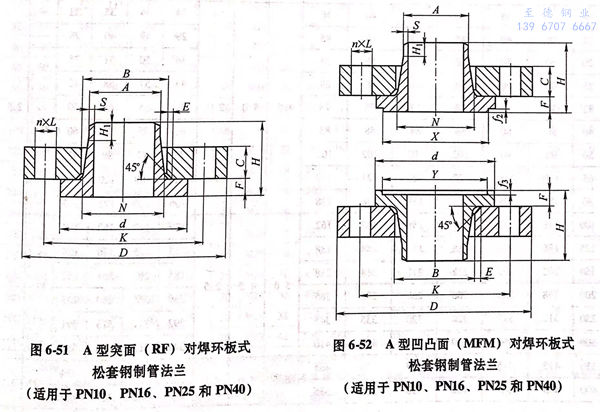

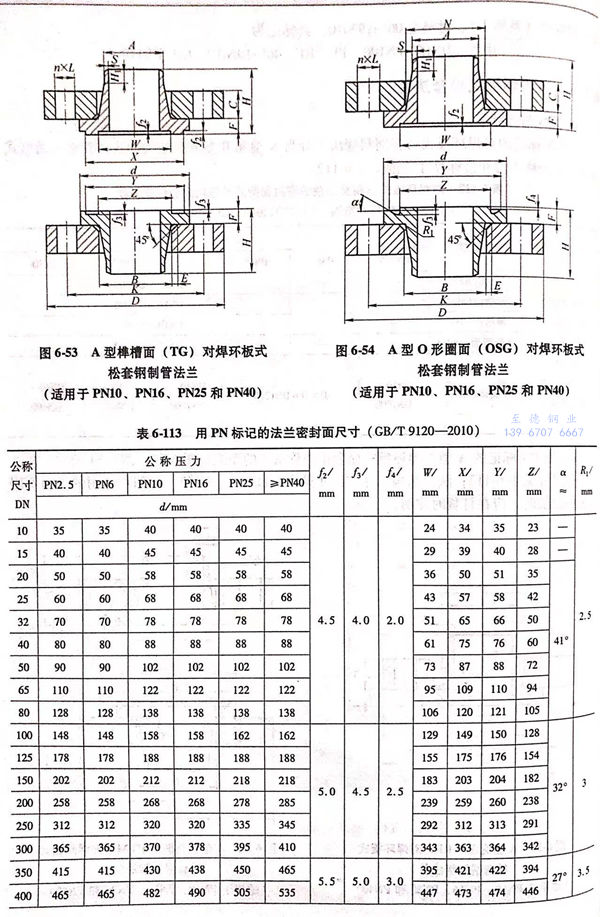

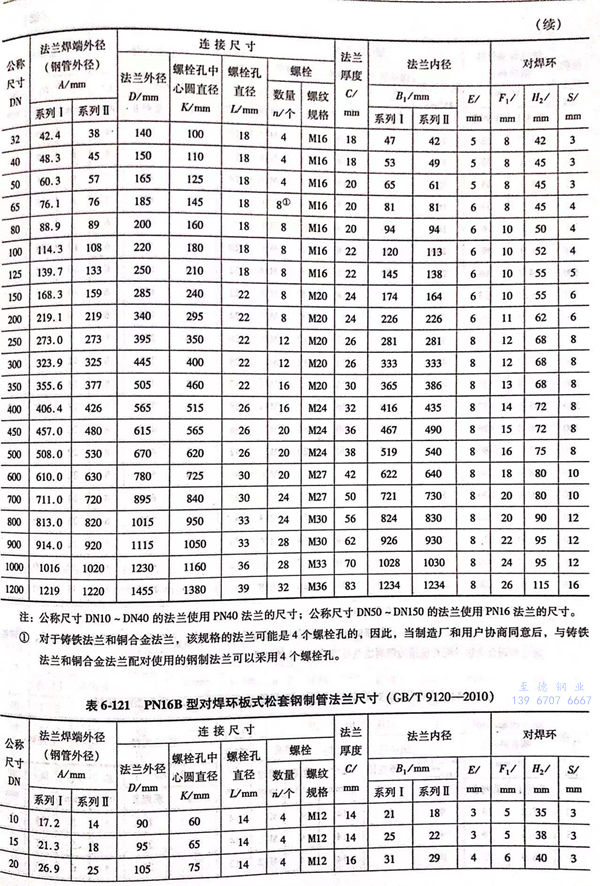

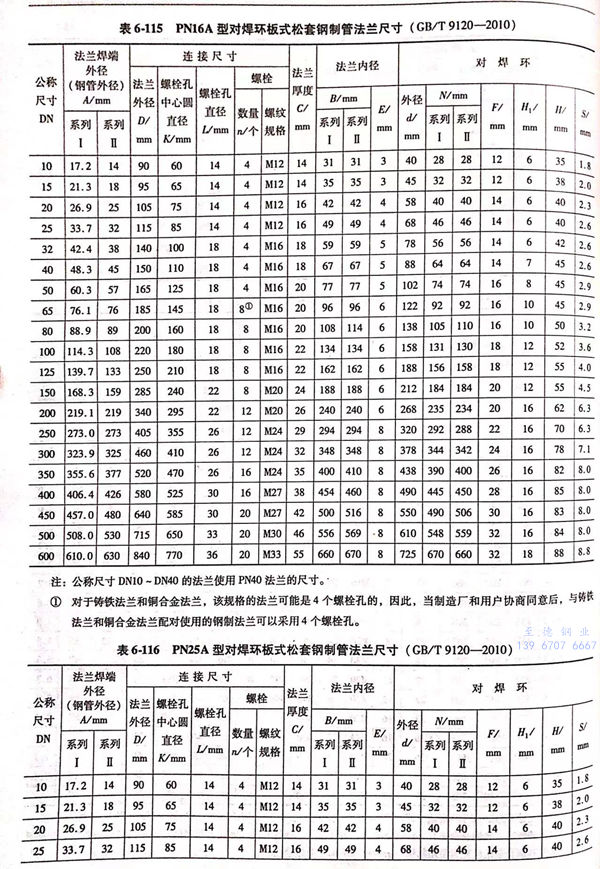

1. 用(yong)(yong)PN標記的(de)A型(xing)對焊環(huan)板式(shi)松套鋼制管法蘭的(de)型(xing)式(shi)如圖6-51~圖6-54所示;法蘭密封面尺寸(cun)見(jian)表6-113;法蘭結構尺寸(cun)或尺寸(cun)見(jian)表6-114~表6-117,當用(yong)(yong)戶選用(yong)(yong)的(de)S值(zhi)不同于表中數(shu)值(zhi)時(shi),應(ying)在訂貨(huo)時(shi)注明。

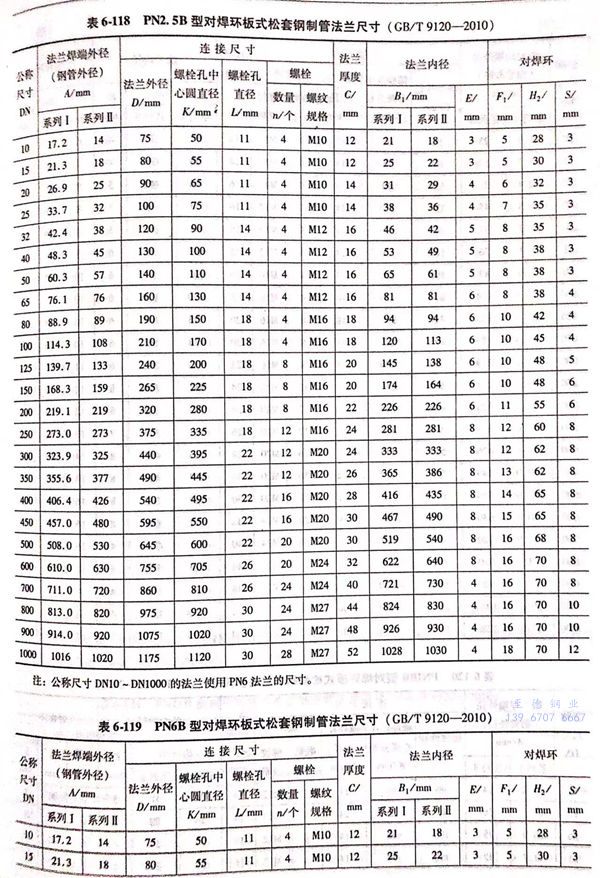

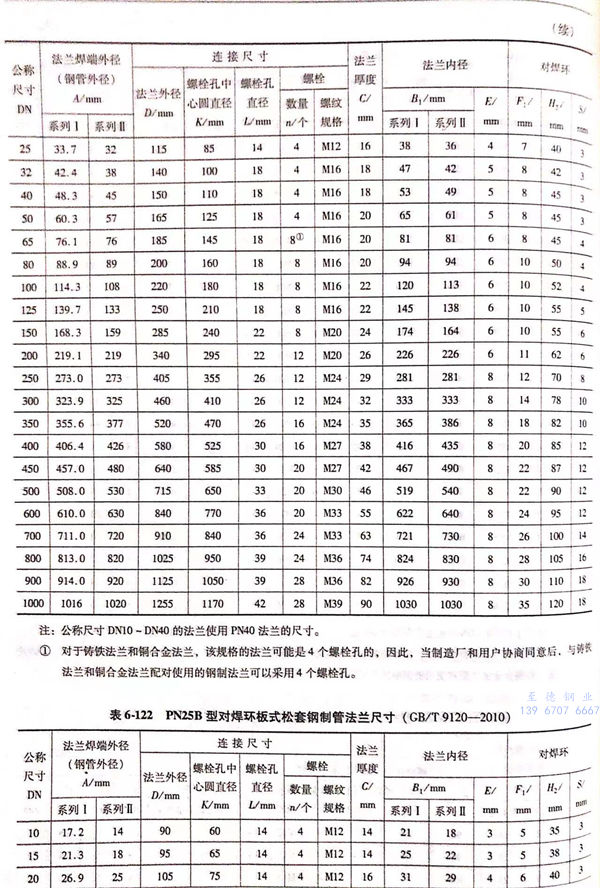

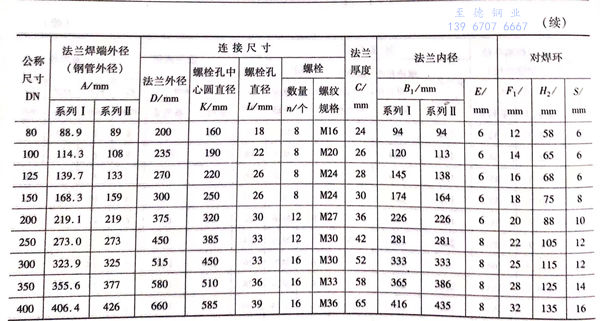

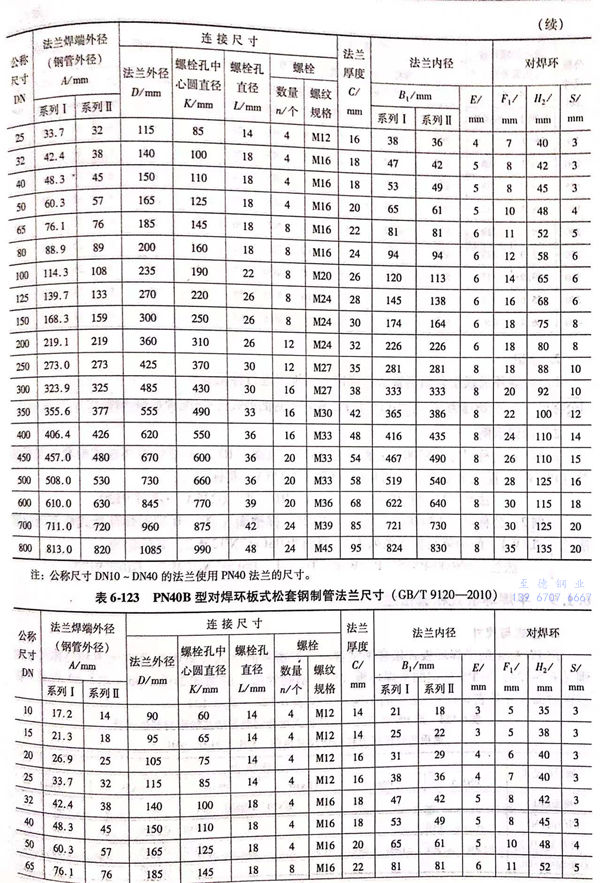

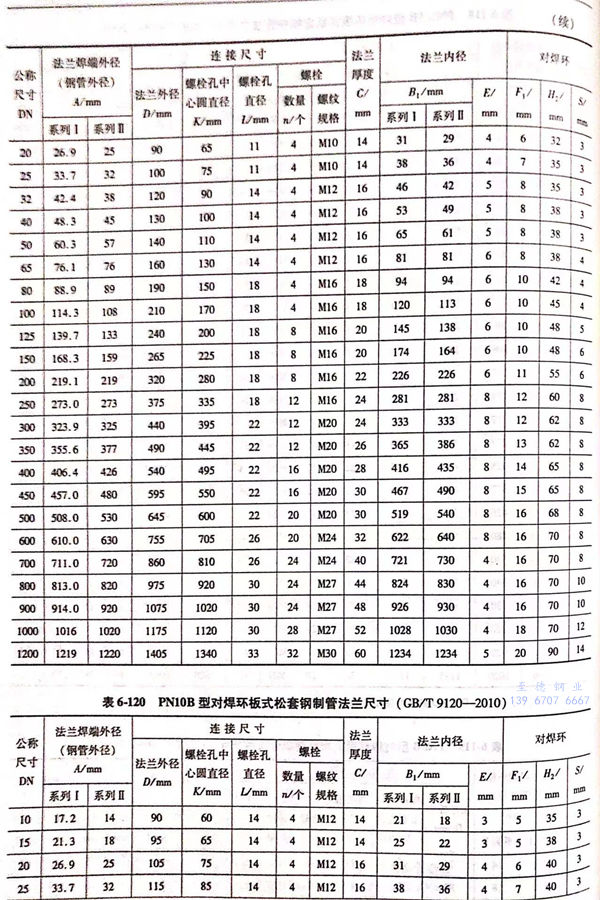

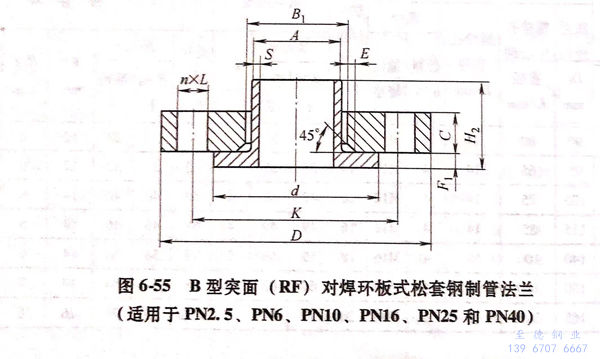

2. 用(yong)PN標記的B型對焊(han)環板(ban)式松套鋼制管(guan)法(fa)蘭(lan)的型式如(ru)圖6-55所(suo)示(shi);法(fa)蘭(lan)密封面(mian)尺寸(cun)見(jian)表(biao)(biao)(biao)6-113;法(fa)蘭(lan)結(jie)構尺寸(cun)或尺寸(cun)見(jian)表(biao)(biao)(biao)6-118~表(biao)(biao)(biao)6-123,當用(yong)戶選用(yong)的S值(zhi)不同(tong)于表(biao)(biao)(biao)中數值(zhi)時,應在訂貨時注明。
二、對焊(han)環板(ban)式松套法蘭標記
1. 對焊環板(ban)式松套鋼制(zhi)管法蘭應按(an)下列(lie)規(gui)定進行標記:
公稱尺寸 → 公稱壓力 → 法蘭型式代(dai)號(hao)(PL/W) → 密封面型式代(dai)號(hao) → 配管系列 → 材料代(dai)號(hao) → 標準(zhun)編號(hao)
2. 標記示例(li)
示(shi)例 1 : 公(gong)(gong)稱尺(chi)寸(cun)DN300、公(gong)(gong)稱壓力PN16、突面(mian)(RF)A型對焊環板式松(song)套鋼制(zhi)管法蘭(PL/W)、配用米制(zhi)管(系列Ⅱ)、材料(liao)為Q235A,其標記為:法蘭 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120
示例(li) 2 :公稱尺(chi)寸DN600、公稱壓力PN25、榫槽面(TG)B型對焊環板式松套鋼制管法蘭(PL/W)、配用英制管(系列Ⅰ)、材料為06Cr17Ni12Mo,其標(biao)記為:法蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
