一、對焊環(huan)帶頸松套法蘭型式與尺寸(cun)

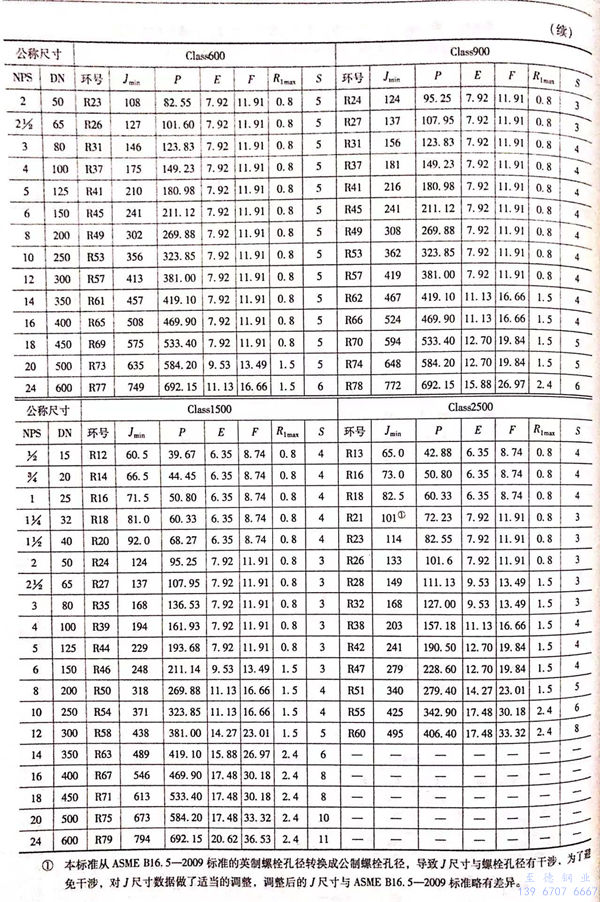

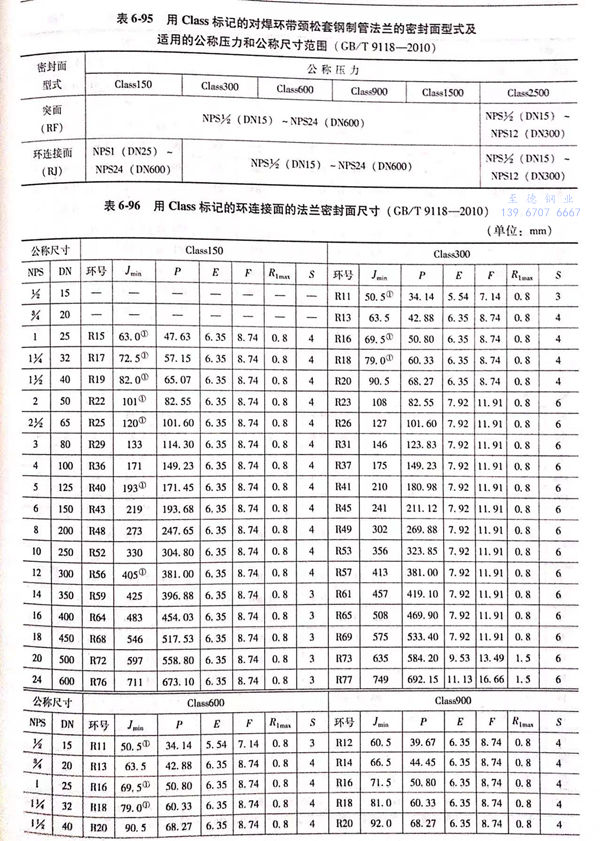

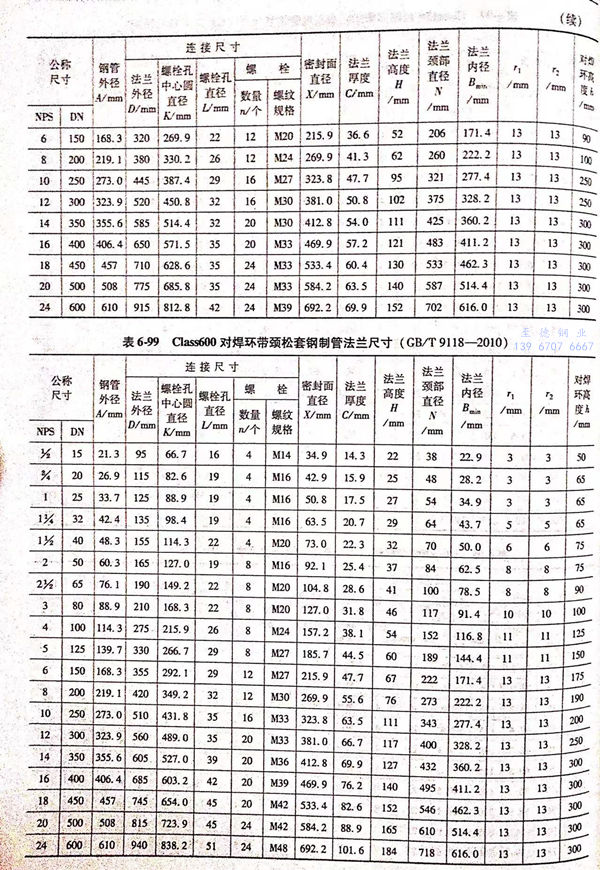

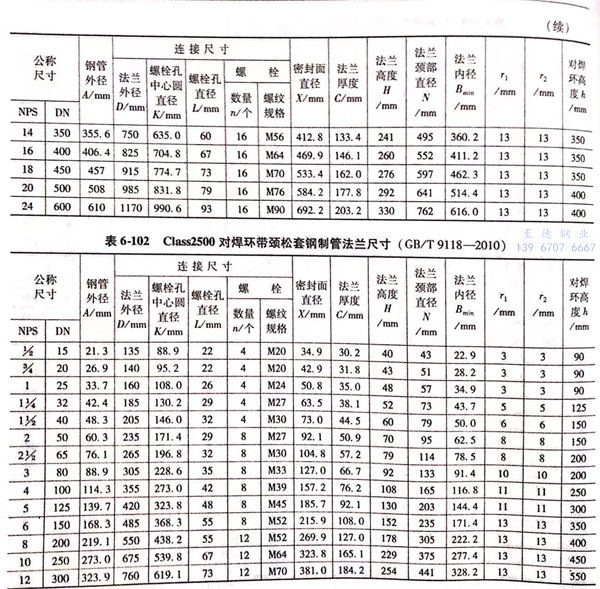

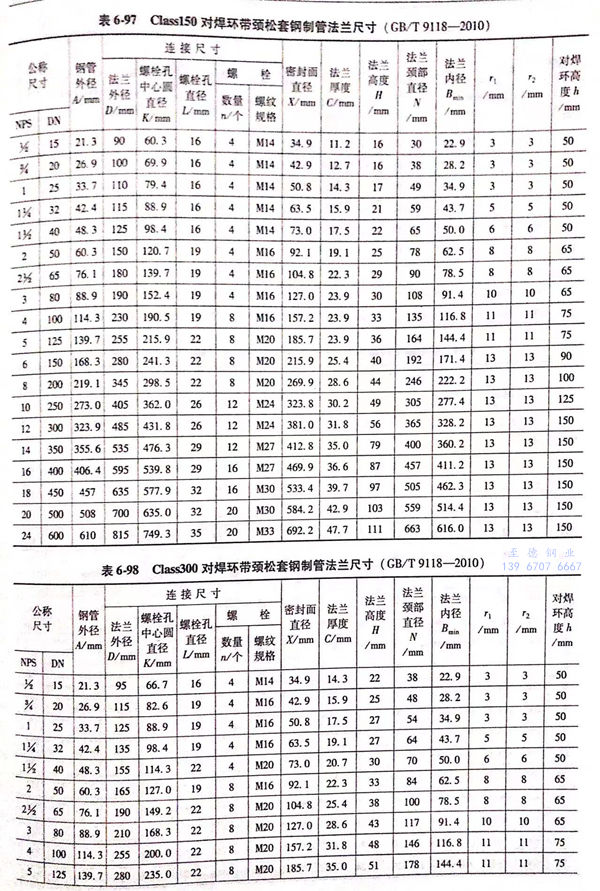

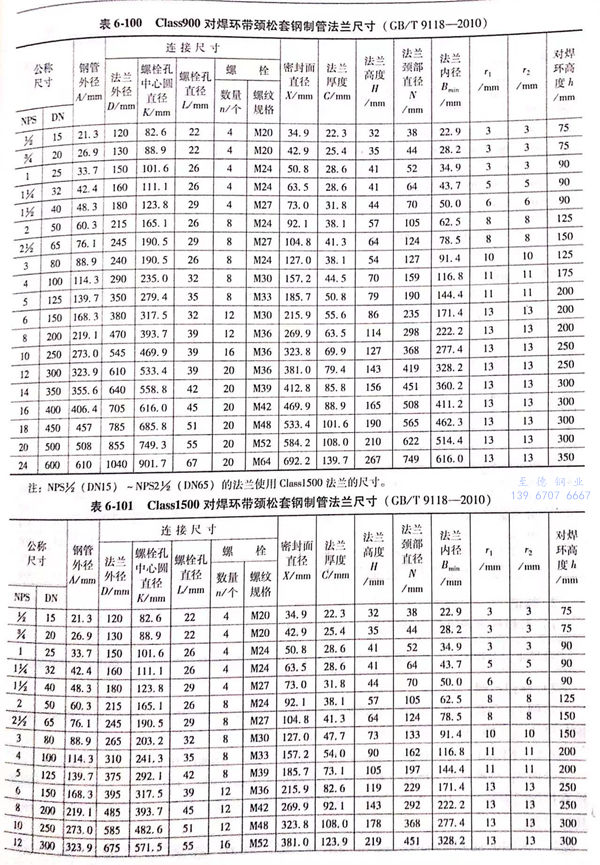

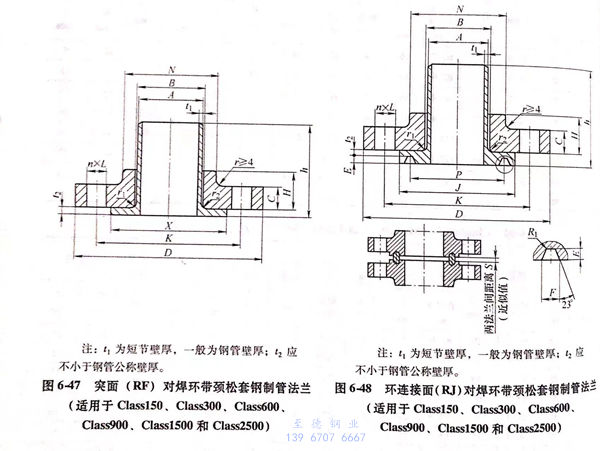

用(yong)Class標(biao)(biao)記(ji)的(de)(de)對(dui)焊環帶頸松套鋼制管法蘭的(de)(de)密封面型式及適(shi)用(yong)的(de)(de)公稱壓力(li)和公稱尺(chi)(chi)寸范圍見表6-95;用(yong)Class標(biao)(biao)記(ji)的(de)(de)對(dui)焊環帶頸松套鋼制管法蘭的(de)(de)型式如圖6-47、圖6-48所示,法蘭密封面尺(chi)(chi)寸見表6-96,法蘭結構尺(chi)(chi)寸或尺(chi)(chi)寸見表6-97~表6-102。
二、對焊環帶頸松套法蘭(lan)標(biao)記
1. 對焊環帶(dai)頸松套鋼制(zhi)管法蘭應按下(xia)列(lie)規(gui)定進行標記:
公稱尺寸(cun) → 公稱壓力 → 蘭(lan)型式代(dai)號(hao)(hao)(HL/W) → 密封面型式代(dai)號(hao)(hao) → 管表號(hao)(hao) → 材料代(dai)號(hao)(hao) → 標準編號(hao)(hao)
2. 標(biao)記示例
示例 1 : 公稱尺寸NPS20(DN500)、公稱壓力Class150、突面(RF)對焊環帶頸松套鋼制管法蘭(HL/W)、管表號Sch40、材料為 06Cr19Ni10, 其標記為:法蘭 NPS20(或DN500)-Class150 HL/W RF Sch40 06Cr19Ni10 GB/T 9118
示例 2 : 公稱尺寸NPS10(DN250)、公稱壓力Class2500、環連接面(RJ) 對焊環帶頸松套焊鋼制管法蘭(HL/W)、管表號Sch160、材料:松套法蘭20、對焊環 06Cr17Ni12Mo2 ,其標記為:法蘭 NPS10(或DN250)-Class2500 HL/W RJ Sch160 20/06Cr17Ni12Mo2 GB/T 9118
