一、平焊(han)環板式松套法蘭型式與尺寸(cun)

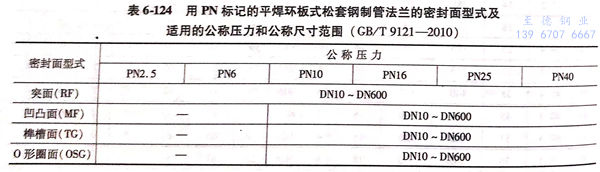

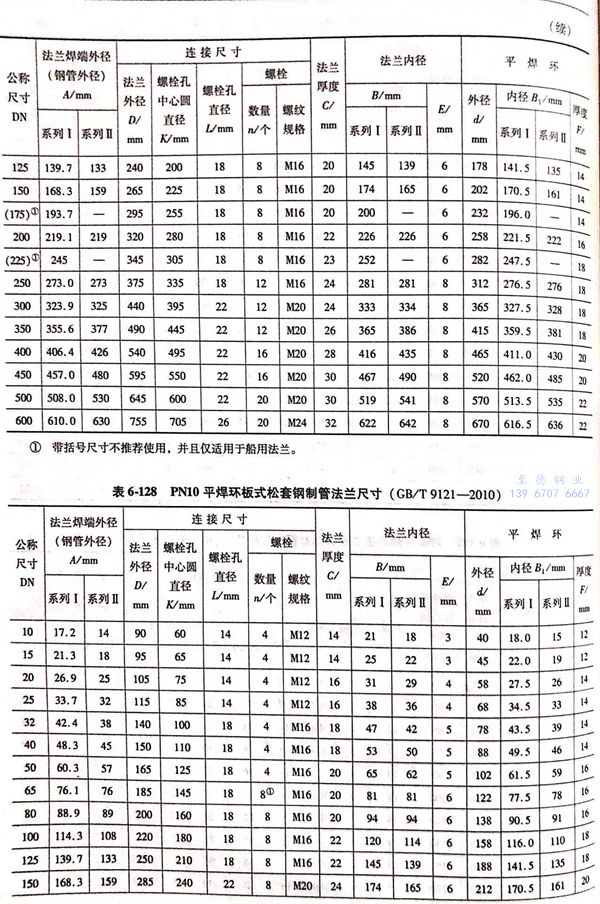

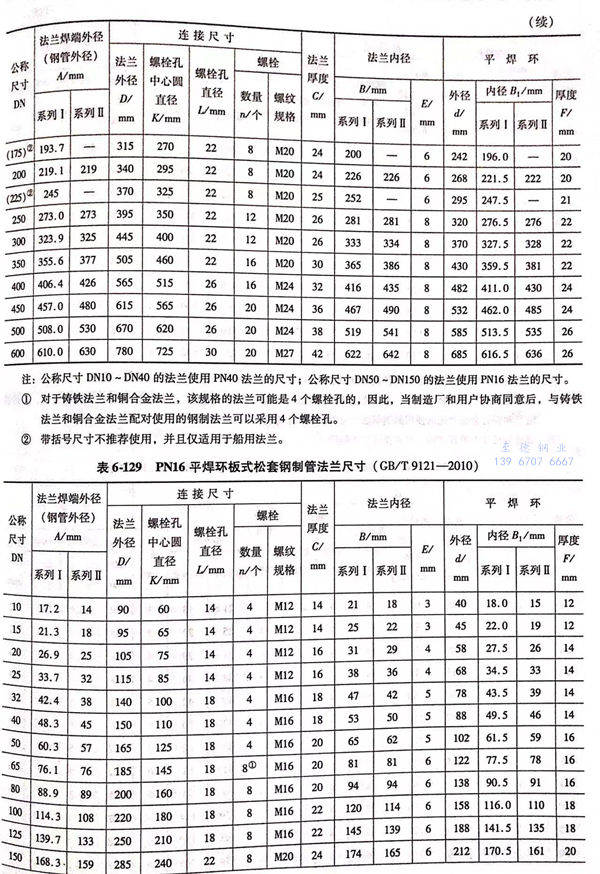

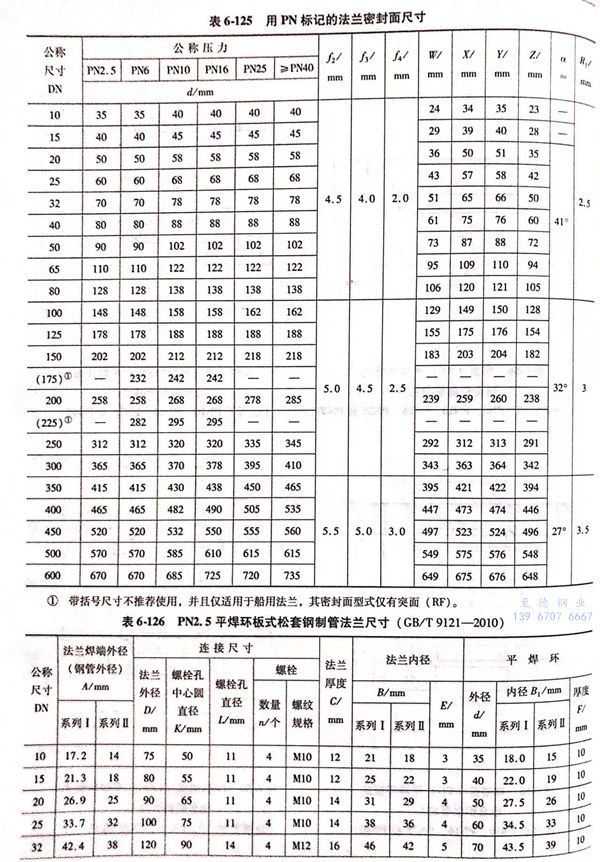

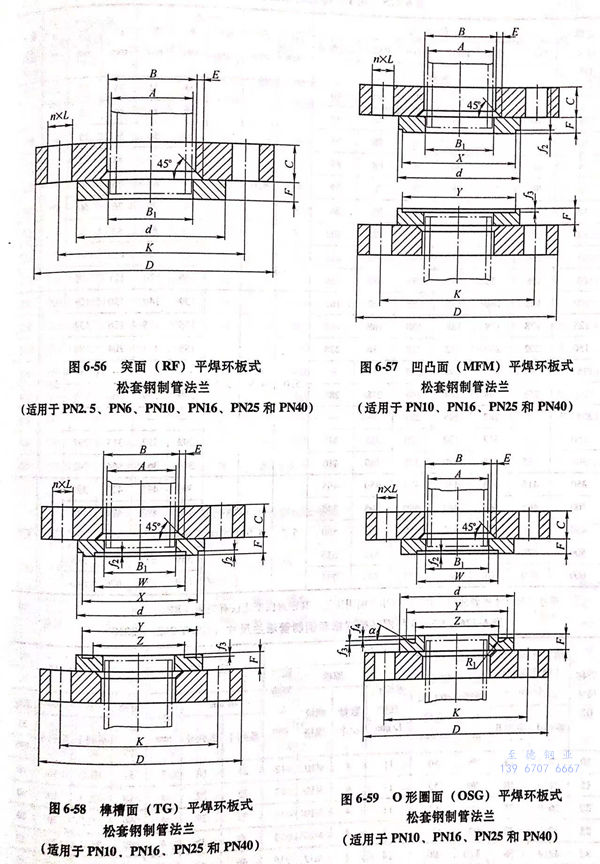

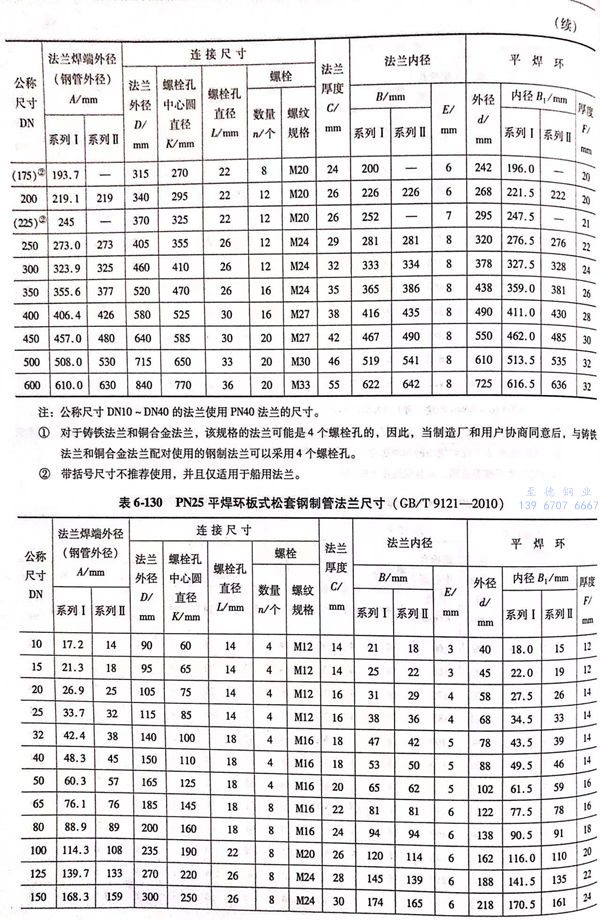

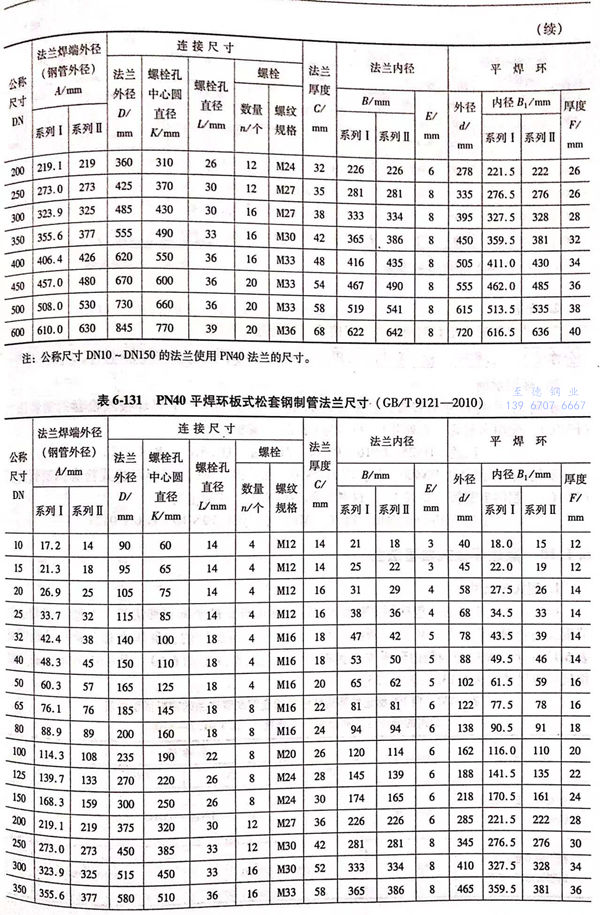

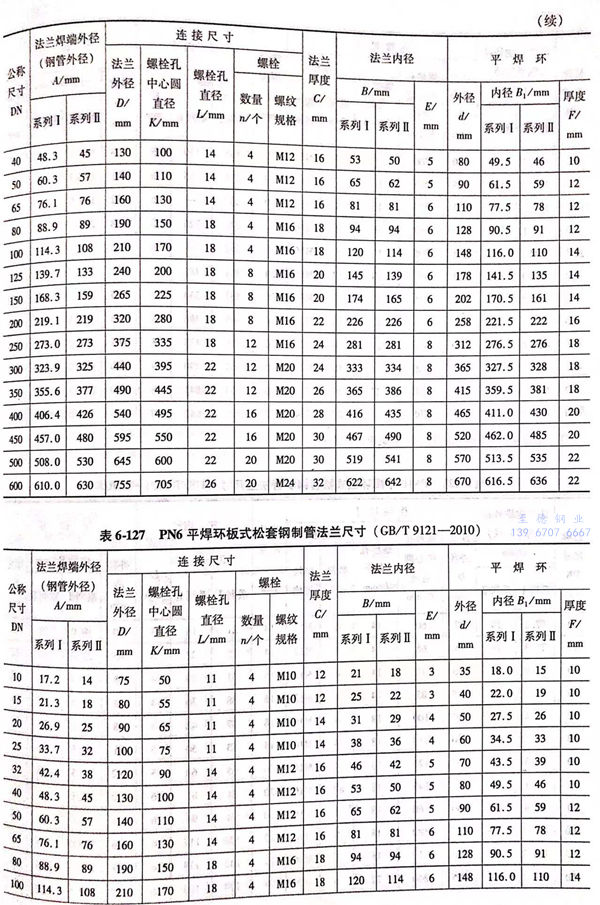

用(yong)PN標(biao)記(ji)的(de)(de)平(ping)焊(han)環板(ban)式(shi)松套鋼(gang)制(zhi)管法蘭(lan)(lan)的(de)(de)密封面型(xing)式(shi)及適用(yong)的(de)(de)公稱壓力(li)和公稱尺(chi)寸范圍見(jian)(jian)表(biao)6-124;用(yong)PN標(biao)記(ji)的(de)(de)平(ping)焊(han)環板(ban)式(shi)松套鋼(gang)制(zhi)管法蘭(lan)(lan)的(de)(de)型(xing)式(shi)如圖6-56~圖6-59所示,法蘭(lan)(lan)密封面尺(chi)寸見(jian)(jian)表(biao)6-125,法蘭(lan)(lan)的(de)(de)結構尺(chi)寸見(jian)(jian)表(biao)6-126~表(biao)6-131。




二、平焊(han)環板(ban)式松套法蘭(lan)標記(ji)


1. 平焊環板式(shi)松套鋼制(zhi)管法蘭應(ying)按下列規(gui)定進(jin)行標記:


公(gong)稱(cheng)尺寸 → 公(gong)稱(cheng)壓力 → 法蘭型式代(dai)號(hao)(PL/C) → 密封(feng)面型式代(dai)號(hao) → 配(pei)管系列 → 材料代(dai)號(hao) → 標準編號(hao)


2. 標(biao)記示例


 示例(li) 1: 公(gong)稱尺寸DN250、公(gong)稱壓力PN16、突面(RF)平(ping)焊環板式松(song)套(tao)鋼制(zhi)管法蘭(lan)(PL/C)、配用米制(zhi)管(系列Ⅱ)、材料為Q235A,其標記(ji)為: 法蘭(lan) DN250-PN16 PL/C RF ⅡQ235A GB/T 9121


 示例 2: 公稱尺寸DN400、公稱壓力PN40、凹凸面(MF)平焊環板式松套鋼制管法蘭(PL/C)、配用英制管(系列Ⅰ)、材料為06Cr19Ni10,其標記為:法蘭 DN400-PN40 PL/C MF Ⅰ 06Cr19Ni10  GB/T 9121
